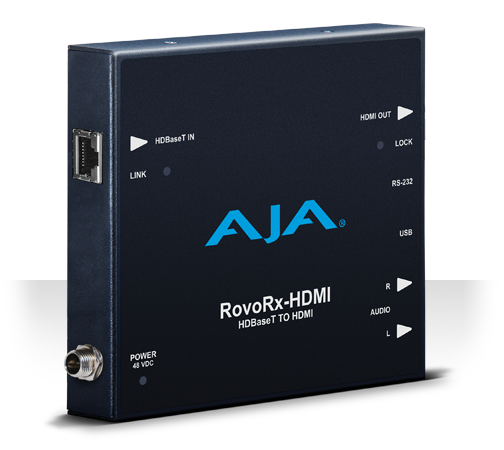

RovoRx-HDMI

UltraHD / HD HDBaseT 리시버
→ HDMI (PoH지원)

₩740,000
(VAT포함)

RovoRx-HDMI는 RovoCam에서 출력 된 신호를 수신하고, HDMI 비디오 / 오디오 출력 할 수 있도록 설계된 UltraHD / HD 대응의 HDBaseT 수신기입니다. 100m 앞까지 떨어진 RovoCam에서 비디오 및 오디오 신호를 수신하고, HDMI 호환 TV와 장치로 출력하면서 카메라에 전원을 공급합니다. 또한 RovoRX-HDMI는 다양한 타사 장치와 호환이 있습니다. 1 개의 Cat 5e / 6 케이블에서 비 압축 비디오, 오디오, 전원 및 제어를 지원하고 케이블 배선 및 시스템 통합을 단순화합니다.

주요 기능



  • 4K (UltraHD) / HD HDMI 출력 × 1
  • RCA 스테레오 오디오 출력 × 1
  • USB 포트 × 1 *
  • RovoCam 제어 및 VISCA를 지원하는 RS-232 출력 x 1
  • HDBaseT 단자 × 1 (RJ-45)

주 * : RovoCam 오디오는 RovcoRx-HDMI의 HDMI 출력으로 전송 할 수 없습니다. 2 채널 RCA 연결 만 출력 할 수 있습니다.

RovoCam

HDBaseT을 통합 한 4K / HD 카메라



RovoCam은 HDBaseT 송신기로서의 기능을 탑재하고 있습니다. 최대 100m의 표준 Cat 5e / 6 케이블을 사용할 수있을뿐만 아니라 RovoCam 고품질 UltraHD / HD 영상, 오디오, 카메라 제어, 전력을 제공합니다.

RovoCam에 통합 된 HDBaseT 인터페이스는 1 개의 Cat 5e / 6 케이블에서 비 압축 비디오 2 채널 오디오, VISCA 카메라 제어 및 전력을 쉽게 공급합니다.

연결 단자 :

  • HDBaseT (RJ-45) 단자 × 1
    • 카메라 사이에서 전력 제어를 1 개의 카테고리 5e / 6 케이블로 전송
  • 3.5mm 마이크 오디오 입력 × 1
  • 3.5mm RS-232 입력 × 1
  • 로컬 전원 단자 × 1

설치도 조작도 간단합니다.

주 : 전력 및 RS-232 제어 기능을 HDBaseT 인터페이스에서 공급하는 경우에는 RovoCam에 탑재 된 전원 단자와 RS-232 단자는 사용할 필요가 없습니다.

RovoRx-SDI



RovoCam 아름다운 UltraHD / HD 영상은 RovoRX-SDI와 RovoControl을 사용하면 원격으로 조작하거나 볼 수 있습니다.

RovoCam보다 높은 프레임 속도 HDBaseT 흐름에도 대응 가능한 RovoRX-SDI는 RovoCam와 대가되는 UltraHD / HD HDBaseT 미니 컨버터 수신기입니다. 4 포트 6G / 3G-SDI 출력과 HDMI로 비디오와 오디오 출력은 UltraHD와 HD 워크 플로우를 지원합니다.

RovoCam의 비디오와 오디오를 카메라에서 최대 100m 떨어진 장소에서받을 수 있으며, 6G / 3G-SDI를 지원하는 모니터 나 라우터 레코더와 HDMI 호환 TV 및 기타 장치에 동시에 출력합니다.

RovoRx-SDI의 HDBaseT 단자는 카메라의 비 압축 비디오, 오디오 및 전력 제어에 대응하고 있습니다. 그리고 그 기능을 단일 카테고리 5e / 6 케이블 1 개로 전송합니다. 케이블의 처리 및 시스템 통합을 대폭 간소화합니다. RovoRx-SDI 자체 HDBaseT 신호를 분배하는 DA 모드는 HDBaseT 전송 옵션의 멋진 확장입니다.

RovoRx-SDI 연결 단자 :

  • 6G / 3G-SDI 출력 × 4
  • HDMI UltraHD / HD 출력 × 1
  • HDBaseT 소스에서 여러 SDI 신호로 분배하는 DA 모드
  • RCA 스테레오 오디오 출력 × 1
  • USB × 1
  • 양방향 RS-232 × 1
  • HDBaseT (RJ-45) 단자 × 1
    • 카메라 사이에서 전력 제어를 1 개의 카테고리 5e / 6 케이블로 전송

RovoControl

RovoControl는 AJA가 제공하는 Mac / Windows / Linux 용 무료 소프트웨어입니다. 하나 또는 그 이상의 RovoCam 줌과 포커스, 아이리스 등 카메라의 주요 기능을 제어 간단하게 할 수 있도록 설계되어 있습니다. 또한 UltraHD 프레임의 1080p 상자를 이동시켜 할 RovoControl 자신의 전자 PTZ로 HD 출력시 팬과 틸트를 할 수 있습니다.

RovoControl v2.0 소프트웨어의 특징

  • 줌, 포커스, 아이리스 제어
  • UltraHD 프레임을 1080p 상자의 관심 영역 (ROI)을 이동시킴으로써 팬과 틸트를 수행 HD 잘라 흐름에 대응 한 전자 PTZ
  • UltraHD와 HD 사이에서 동적으로 해상도를 전환
  • 전자 PTZ 설정을 포함한 로컬 프리셋을 저장, 불러 오기
  • 멀티 카메라 워크 플로우를위한 클론 카메라 설정
  • Windows와 Mac OS X에 대응

기술 사양

비디오 포맷
  • (UltraHD) 3840 x 2160p 25 29.97
  • (HD) 1080p 50, 59.94
  • (HD) 1080i 25 29.97
  • (HD) 720p 50, 59.94
  • (SD) 625i
  • (SD) 525i
비디오 입력
  • HDbaseT (RJ-45)
비디오 출력
  • HDMI 1.4b
비디오 표시

UltraHD / HD 비디오 해상도와 성능

W × H 프레임 속도 컬러 샘플링 케이블의 최대 거리 최대 비트 심도
Cat 5e / 6 Cat 6a / 7
1920 × 1080 <30 fps 4 : 2 : 2 100 m 100 m 16-bit
> 30 fps 4 : 2 : 2 100 m 100 m 12-bit
4 : 2 : 2 70 m 100 m 16-bit
2048 × 1080 <30 fps 4 : 2 : 2 100 m 100 m 16-bit
> 30 fps 4 : 2 : 2 100 m 100 m 12-bit
4 : 2 : 2 70 m 100 m 16-bit
3840 × 2160 <30 fps 4 : 4 : 4 70 m 100 m 8-bit
> 30 fps 4 : 2 : 0 70 m 100 m 8-bit
VESA 표시
VESA 디스플레이 해상도와 성능
W × H 프레임 속도 컬러 샘플링 케이블의 최대 거리 최대 비트 심도
Cat 5e / 6 Cat 6a / 7
640 × 480 ≦ 85 fps 4 : 4 : 4 100 m 100 m 24-bits
800 × 600 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1024 × 768 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1152 × 768 4 : 4 : 4 100 m 100 m 24-bits
1280 × 768 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1280 × 800 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1280 × 1024 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1360 × 768 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1366 × 768 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1400 × 1050 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1440 × 900 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1600 × 1200 ≦ 75 fps 4 : 4 : 4 100 m 100 m 24-bits
85 ≦ 120 fps 4 : 2 : 0 70 m 100 m 24-bits
1680 × 1050 ≦ 85 fps 4 : 4 : 4 100 m 100 m 24-bits
120 fps 4 : 4 : 4 70 m 100 m 24-bits
1920 × 1200 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1920 × 1440 ≦ 60 fps 4 : 4 : 4 70 m 100 m 24-bits
2560 × 1600 60 fps 4 : 4 : 4 70 m 100 m 24-bits
아날로그 오디오 출력
  • RCA 커넥터 x 2,2 채널 언밸런스 드

참고 : RovoCam Audio에 연결 한 경우에만 사용할 수

RS-232
  • 양방향 RS-232 / VISCA 신호에 대응하는 3.5mm TRS 입력 x 1
사용자 인터페이스
  • AJA Control Software
USB 구성
  • 펌웨어 업데이트 및 제어가 가능한 USB x 1
크기 (W x D x H)
  • 102.4mm x 132mm x 23.9mm (4.03 인치 x 5.2 인치 x 0.94 인치)
무게
  • 0.4kg (0.7 lbs)
전원
  • RovoRx-HDMI 전용 : 48V @ 125mA = 6W (표준), 48V @ 156mA = 최대 7.5W
  • RovoCam에서 전원을 공급 RovoRx-HDMI : 48V @ 271mA = 13W (표준), 48V @ 312mA = 최대 15W
사용 환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 (전원 OFF) : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)

※ 본 제품은 RoHs 대응 제품입니다.

RovoRx-HDMI 개요

주요 기능



  • 4K (UltraHD) / HD HDMI 출력 × 1
  • RCA 스테레오 오디오 출력 × 1
  • USB 포트 × 1 *
  • RovoCam 제어 및 VISCA를 지원하는 RS-232 출력 x 1
  • HDBaseT 단자 × 1 (RJ-45)

주 * : RovoCam 오디오는 RovcoRx-HDMI의 HDMI 출력으로 전송 할 수 없습니다. 2 채널 RCA 연결 만 출력 할 수 있습니다.

RovoCam

HDBaseT을 통합 한 4K / HD 카메라



RovoCam은 HDBaseT 송신기로서의 기능을 탑재하고 있습니다. 최대 100m의 표준 Cat 5e / 6 케이블을 사용할 수있을뿐만 아니라 RovoCam 고품질 UltraHD / HD 영상, 오디오, 카메라 제어, 전력을 제공합니다.

RovoCam에 통합 된 HDBaseT 인터페이스는 1 개의 Cat 5e / 6 케이블에서 비 압축 비디오 2 채널 오디오, VISCA 카메라 제어 및 전력을 쉽게 공급합니다.

연결 단자 :

  • HDBaseT (RJ-45) 단자 × 1
    • 카메라 사이에서 전력 제어를 1 개의 카테고리 5e / 6 케이블로 전송
  • 3.5mm 마이크 오디오 입력 × 1
  • 3.5mm RS-232 입력 × 1
  • 로컬 전원 단자 × 1

설치도 조작도 간단합니다.

주 : 전력 및 RS-232 제어 기능을 HDBaseT 인터페이스에서 공급하는 경우에는 RovoCam에 탑재 된 전원 단자와 RS-232 단자는 사용할 필요가 없습니다.

RovoRx-SDI



RovoCam 아름다운 UltraHD / HD 영상은 RovoRX-SDI와 RovoControl을 사용하면 원격으로 조작하거나 볼 수 있습니다.

RovoCam보다 높은 프레임 속도 HDBaseT 흐름에도 대응 가능한 RovoRX-SDI는 RovoCam와 대가되는 UltraHD / HD HDBaseT 미니 컨버터 수신기입니다. 4 포트 6G / 3G-SDI 출력과 HDMI로 비디오와 오디오 출력은 UltraHD와 HD 워크 플로우를 지원합니다.

RovoCam의 비디오와 오디오를 카메라에서 최대 100m 떨어진 장소에서받을 수 있으며, 6G / 3G-SDI를 지원하는 모니터 나 라우터 레코더와 HDMI 호환 TV 및 기타 장치에 동시에 출력합니다.

RovoRx-SDI의 HDBaseT 단자는 카메라의 비 압축 비디오, 오디오 및 전력 제어에 대응하고 있습니다. 그리고 그 기능을 단일 카테고리 5e / 6 케이블 1 개로 전송합니다. 케이블의 처리 및 시스템 통합을 대폭 간소화합니다. RovoRx-SDI 자체 HDBaseT 신호를 분배하는 DA 모드는 HDBaseT 전송 옵션의 멋진 확장입니다.

RovoRx-SDI 연결 단자 :

  • 6G / 3G-SDI 출력 × 4
  • HDMI UltraHD / HD 출력 × 1
  • HDBaseT 소스에서 여러 SDI 신호로 분배하는 DA 모드
  • RCA 스테레오 오디오 출력 × 1
  • USB × 1
  • 양방향 RS-232 × 1
  • HDBaseT (RJ-45) 단자 × 1
    • 카메라 사이에서 전력 제어를 1 개의 카테고리 5e / 6 케이블로 전송

RovoControl

RovoControl는 AJA가 제공하는 Mac / Windows / Linux 용 무료 소프트웨어입니다. 하나 또는 그 이상의 RovoCam 줌과 포커스, 아이리스 등 카메라의 주요 기능을 제어 간단하게 할 수 있도록 설계되어 있습니다. 또한 UltraHD 프레임의 1080p 상자를 이동시켜 할 RovoControl 자신의 전자 PTZ로 HD 출력시 팬과 틸트를 할 수 있습니다.

RovoControl v2.0 소프트웨어의 특징

  • 줌, 포커스, 아이리스 제어
  • UltraHD 프레임을 1080p 상자의 관심 영역 (ROI)을 이동시킴으로써 팬과 틸트를 수행 HD 잘라 흐름에 대응 한 전자 PTZ
  • UltraHD와 HD 사이에서 동적으로 해상도를 전환
  • 전자 PTZ 설정을 포함한 로컬 프리셋을 저장, 불러 오기
  • 멀티 카메라 워크 플로우를위한 클론 카메라 설정
  • Windows와 Mac OS X에 대응
사양

기술 사양

비디오 포맷
  • (UltraHD) 3840 x 2160p 25 29.97
  • (HD) 1080p 50, 59.94
  • (HD) 1080i 25 29.97
  • (HD) 720p 50, 59.94
  • (SD) 625i
  • (SD) 525i
비디오 입력
  • HDbaseT (RJ-45)
비디오 출력
  • HDMI 1.4b
비디오 표시

UltraHD / HD 비디오 해상도와 성능

W × H 프레임 속도 컬러 샘플링 케이블의 최대 거리 최대 비트 심도
Cat 5e / 6 Cat 6a / 7
1920 × 1080 <30 fps 4 : 2 : 2 100 m 100 m 16-bit
> 30 fps 4 : 2 : 2 100 m 100 m 12-bit
4 : 2 : 2 70 m 100 m 16-bit
2048 × 1080 <30 fps 4 : 2 : 2 100 m 100 m 16-bit
> 30 fps 4 : 2 : 2 100 m 100 m 12-bit
4 : 2 : 2 70 m 100 m 16-bit
3840 × 2160 <30 fps 4 : 4 : 4 70 m 100 m 8-bit
> 30 fps 4 : 2 : 0 70 m 100 m 8-bit
VESA 표시
VESA 디스플레이 해상도와 성능
W × H 프레임 속도 컬러 샘플링 케이블의 최대 거리 최대 비트 심도
Cat 5e / 6 Cat 6a / 7
640 × 480 ≦ 85 fps 4 : 4 : 4 100 m 100 m 24-bits
800 × 600 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1024 × 768 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1152 × 768 4 : 4 : 4 100 m 100 m 24-bits
1280 × 768 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1280 × 800 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1280 × 1024 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1360 × 768 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1366 × 768 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1400 × 1050 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1440 × 900 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1600 × 1200 ≦ 75 fps 4 : 4 : 4 100 m 100 m 24-bits
85 ≦ 120 fps 4 : 2 : 0 70 m 100 m 24-bits
1680 × 1050 ≦ 85 fps 4 : 4 : 4 100 m 100 m 24-bits
120 fps 4 : 4 : 4 70 m 100 m 24-bits
1920 × 1200 ≦ 120 fps 4 : 4 : 4 100 m 100 m 24-bits
1920 × 1440 ≦ 60 fps 4 : 4 : 4 70 m 100 m 24-bits
2560 × 1600 60 fps 4 : 4 : 4 70 m 100 m 24-bits
아날로그 오디오 출력
  • RCA 커넥터 x 2,2 채널 언밸런스 드

참고 : RovoCam Audio에 연결 한 경우에만 사용할 수

RS-232
  • 양방향 RS-232 / VISCA 신호에 대응하는 3.5mm TRS 입력 x 1
사용자 인터페이스
  • AJA Control Software
USB 구성
  • 펌웨어 업데이트 및 제어가 가능한 USB x 1
크기 (W x D x H)
  • 102.4mm x 132mm x 23.9mm (4.03 인치 x 5.2 인치 x 0.94 인치)
무게
  • 0.4kg (0.7 lbs)
전원
  • RovoRx-HDMI 전용 : 48V @ 125mA = 6W (표준), 48V @ 156mA = 최대 7.5W
  • RovoCam에서 전원을 공급 RovoRx-HDMI : 48V @ 271mA = 13W (표준), 48V @ 312mA = 최대 15W
사용 환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 (전원 OFF) : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)

※ 본 제품은 RoHs 대응 제품입니다.

범용 전원



모든 AJA 제 미니 컨버터는 세계 각국에 대응 한 플러그를 포함한 범용 전원이 포함되어 있기 때문에 전 세계적으로 사용할 수 있습니다.

소형 휴대용



AJA 제 미니 컨버터는 소형이기 때문에 모니터의 후면과 랙의 후면 또는 카메라 장비에 직접 설치하여 사용할 수 있습니다. 전원 커넥터의 잠금이 실수로 분리하지 않습니다. 또한 옵션의 P-TAP 전원 케이블을 사용하면 떨어진 장소에서 배터리 전원을 얻을 수 있습니다.

AJA 퀄리티 – 보증



AJA의 컨버터는 최고의 품질과 최고의 신뢰성으로 높은 평가를 받고 있습니다.

모든 AJA 하드웨어에 적용되는 엄격한 기준에 맞춰 구축 된 미니 컨버터는 세계 최고 수준의 지원 네트워크와 5 년간의 워런티로 지원되고 있습니다.

AJA Mini-Matrix



AJA 미니 변환기의 전체 라인업에 대한 정보가 iOS의 모바일 앱으로 이용할 수있게되었습니다. 이 응용 프로그램을 이용하면 고객의 요구에 맞는 컨버터를 우리의 다양한 미니 컨버터 제품 라인업 중에서 찾을 수 있도록합니다.

각 제품은 메인 AJA Web 사이트에 링크되어 있기 때문에 여기에서 자세한 내용을 확인할 수 있습니다. 또한 제품 정보를 응용 프로그램에서 직접 이메일을 보낼 수 있습니다. iPad 및 iPhone 용이 AJA Mini Matrix 응용 프로그램은 무료이며 Apple iTunes 스토어에서 이용하실 수 있습니다.
