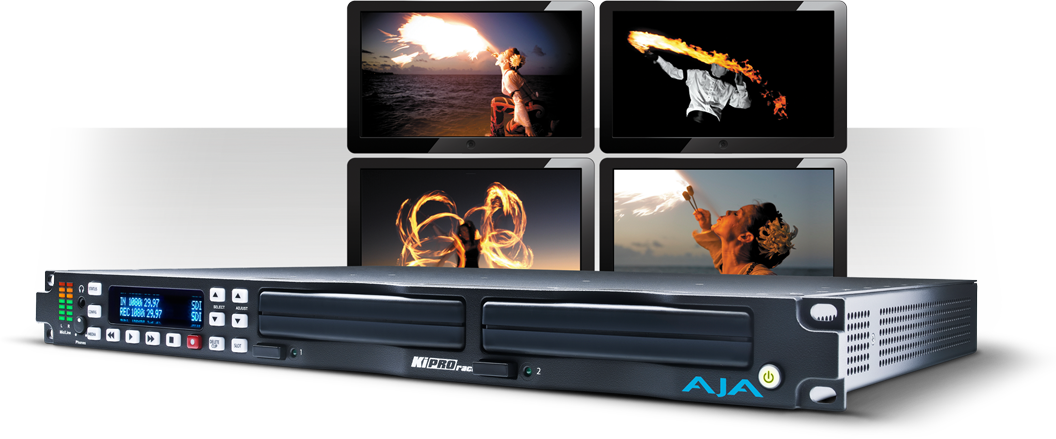

Ki Pro Rack

파일 기반의 1RU 레코더 및 플레이어
₩3,150,000
(VAT포함)

AJA의 Ki Pro Rack은 1RU 형식의 강력한 파일 기반 워크 플로우로에 가장 적합합니다. SDI, Reference, RS-422, XLR, LTC 등 방송 표준 단자를 갖추어 기존 장비와의 케이블링 및 라우팅에 적합합니다. Ki Pro Rack 은 AJA의 뛰어난 컨버전 기능을 갖추어 별도의 변환 장비 없이 업, 다운, 크로스 컨버전이 가능합니다.

파일 기반의

워크플로우로

손쉽게 전환

녹화 및 재생에서 테이프에서 파일 기반의 워크 플로우로 변환하는 비디오 설비 용으로, 소재를 소스에서 편집 기기에 가능한 한 빨리 넣을 수 있도록 Ki Pro Rack은 고품질의 “즉시 편집 할 수있는”파일 캡처 를 제공합니다. 전문적인 연결을 풍부하게 갖춘 Ki Pro Rack은 기존의 케이블과 라우팅 시스템에 바로 설치할 수 있습니다. 10-bit의 Apple ProRes와 Avid DNxHD 파일을 이동식 하드 디스크와 SSD 스토리지 모듈에 직접 기록하여 시간이 걸리는 로깅 및 캡처 등의 필요성을 제거합니다. 파일은 별도 트랜스 코딩이나 수입 등을 필요로하지 않고 대부분의 편집 시스템에서 사용할 수 있습니다.

포맷의 통일로 워크플로우 가속

AJA의 고품질 업 / 다운 / 크로스 컨버전하여 SD 및 720p, 1080i를 쉽게 통합하고 프로젝트에 바람직한 하나의 형식을 만들 수 있습니다. SDI 나 HDMI, 아날로그의 비디오 및 오디오 연결이 많기 때문에 Ki Pro Rack 및 기타 장치를 쉽게 통합 할 수 있습니다.

RS-422 컨트롤

RS-422 컨트롤하여 Ki Pro Rack을 지원하는 편집 시스템 및 외부 컨트롤러와 쉽게 통합 할 수 있기 때문에 기존의 VTR이 갖는 기능 중 일부가 제공됩니다. 지원되는 NLE에서는 어셈블 편집을 직접 Ki Pro Rack가 할 수도 있습니다. Ki Pro Rack 의 RS-422 컨트롤을 사용하여 기존의 VTR과 Ki Pro Rack을 연결시켜 편집을 직접 관리 할 수 ​​있습니다. 또한 적절하게 장착 된 VTR로 편집 컨트롤을 사용하면 Ki Pro Rack을 제어하고 비디오 및 오디오 장치간에 전송할 수 있습니다. 그러면 편집 컨트롤러를 따로 준비하지 않아도, Ki Pro Rack 에서 테이프의 영상 자료를 파일로 직접 캡처 할 수 있습니다.

10-bit 풀 래스터 수록

우수한 품질을 컴팩트한 파일 사이즈로. Ki Pro Rack은 10-bit 풀 래스터 파일에 기록하는 후 처리 요구 사항 및 클라이언트의 요구에 쉽게 충족시킬 수 있습니다. 8-bit수록 기기와 비교하면 10-bit 4 : 2 : 2수록 (코덱에서 지원되는 경우)는 뛰어난 양자화 실현하기 위해 원래의 장면을보다 충실하게 재현 할 수 있도록 되는 것과 동시에, 포스트 프로덕션에서 색상 균형을 조정하는 데 따라 효과적인 처리가 가능합니다. 효율적인 ProRes 코덱을 이용하여 파일의 크기가 억제되기 때문에 스토리지를 추가하여 예산을 늘릴 필요가 없습니다.

Ki Protect

Ki Pro Rack은 Ki Protect에 대응하고 있습니다. 이 기능은 미디어 드라이브가 예기치 않게 제거하거나수록 중에 전원이 떨어지거나하는 경우에 데이터를 성공적으로 유지하는 데 도움이 됩니다. 이 Ki Protect 기능은 레코드 버튼을 눌렀을 때, 영상, 음성, 타임 코드의 저장 공간이 미리 자동으로 미디어 드라이브에 할당 된 것입니다. 수록 중 파일의 헤더는 끊임없이 업데이트 되어 항상 새로운 데이터가 기록됩니다. 이 방법은 작업을 중단 해 버려 미디어 드라이브가 제거 된 경우에도 가능한 한 녹화가 진행되기 때문에 피해를 지난 몇 프레임에 고정 할 수 있습니다. 프레임은 저장과 복구를 실시 할 상태로 저장되기 때문에 더 안심하고 촬영 현장이나 스튜디오에서 녹화를 할 수 있습니다.

높은 신뢰성의 스토리지 미디어

Ki Pro Rack은 다양한 용량의 HDD 또는 SSD로 사용 가능한 신뢰성있는 AJA KiStor 모듈을 직접 캡처하고 컴퓨터 시스템에 직접 연결하기 위한 USB 3.0을 갖추고 있습니다. 또는 KiStor 모듈을 USB3 및 Thunderbolt ™ 커넥터가있는 KiStor Dock (선택 사양)과 함께 사용하면 빠른 데이터 전송이 가능합니다. Ki Pro Rack의 트윈 미디어 드라이브 베이를 사용하면 빠른 미디어 변경과 롤오버 레코딩이 가능하므로 하나의 미디어 모듈에서 레코딩을 시작하고 용량이 다 차도 자동으로 다음 미디어로 레코딩을 계속할 수 있습니다. Ki Protect는 녹화 중에 정전이나 실수로 미디어가 제거되는 경우 이미 녹화 된 프레임이 보존되고 복구 될 수 있도록 보장합니다.

친숙한 컨트롤 및 동작

테이프 데크의 작동에 익숙한 사람은 Ki Pro Rack에서 작업 할 때 즉시 편안함을 느낄 것입니다. 기존의 테이프 데크처럼 Ki Pro Rack에는 기록, 재생, 정지, 되감기, 빨리 감기와 같은 간단한 전송 버튼이있어 교육 시간을 최소화하면서 쉽게 작동 할 수 있습니다. 시스템 및 키 구성 정보의 현재 상태가 내장 스크린에 명확하게 표시됩니다. 녹음 또는 재생 중에도 액세스 할 수있는 상태 메뉴에 추가 조작 정보가 있습니다. Ki Pro Rack 운영 체제는 명확하고 이해하기 쉬운 언어로 표시된 메뉴 매개 변수로 탐색하기 쉬운 플랫 메뉴구조를 사용자에게 제공합니다.

자동화

Ki Pro Rack은 고급 재생 및 자동화 기능으로 기존의 테이프 데크를 능가합니다. Ki Pro Rack은 파일 기반이기 때문에 전면 패널 또는 내장 Ethernet 연결을 통해 탐색 시간 없이 모든 클립을 즉시 큐에 넣어 재생할 수 있습니다. 개발자 도구도 갖추어져 있기 때문에 고급 사용자가 사용자 지정 응용 프로그램에 Ki Pro Rack 및 Ethernet을 갖춘 다른 AJA 제품을 스크립트 처리 및 자동화 할 수 있습니다.

자막

자막 기능이 내장 된 비디오를 녹화하거나 재생해야하는 경우 Ki Pro Rack은 사용자의 요구 사항과 완벽하게 호환됩니다. Ki Pro Rack은 들어오는 SDI 입력 내에서 CEA-708을 인식하고 Apple ProRes 녹음 파일에 Closed Captioning을 내장합니다. 재생시 Ki Pro Rack의 4개의 3G-SDI 출력을 통해 녹음 된 파일 내에서 자막을 사용할 수 있습니다

프로페셔널 컨넥터

Ki Pro Rack의 후면 패널에있는 비디오 및 오디오 연결은 기존 테이프 데크에서와 동일한 표준 커넥터를 제공하므로 Ki Pro Rack을 현재 케이블 연결 및 라우팅에 쉽게 통합 할 수 있습니다. 후면 연결에는 SDI, HDMI, 컴포넌트 아날로그, AES 및 아날로그 XLR 밸런스 오디오, LTC, RS-422 및 LAN이 포함됩니다.

Ethernet에 의한 파일 전송

로컬 네트워크에 Ki Pro가 연결되면 모든 컴퓨터에서는 웹 브라우저를 통해 Ki Pro Rack의 매개 변수 설정, 클립 선택 및 전송 제어 설정이 가능해집니다. 호스트 컴퓨터에 추가로 특수한 소프트웨어를 설치할 필요가 없습니다. 여러 대의 Ki Pro Rack 장치를 네트워크로 연결하고 단일 인터페이스로 제어하는 이상적인 멀티캠 프로젝트 레코딩 시스템을 구성하거나 중앙 집중식 컨트롤 워크플로우 구축이 가능합니다.

원격 구성 및 운영

트럭 또는 기계실에서는 Ki Pro Rack에 의해 고급 원격 제어 및 설정이 가능합니다. 호스트 컴퓨터 및 Web 브라우저의 표준 Ethernet LAN 연결을 통해 모든 Ki Pro Rack의 매개 변수 설정 클립 선택 전송 컨트롤을 제어 할 수 있습니다. 그 때, 호스트 컴퓨터에 추가 소프트웨어나 특별한 소프트웨어를 설치할 필요가 없습니다. 여러 Ki Pro Rack 단위를 하나의 Web 인터페이스에서 제어 할 수 있기 때문에 Ki Pro Rack은 멀티 카메라 촬영을 위한 이상적인 솔루션입니다.

네트워크 IP 전송&백업

IP를 통해 Ki Pro의 컨텐츠를 다운로드할 수 있으며, 편집과 송출을 위한 전송 및 백업에 사용할 수 있습니다. 특히 여러대의 Ki Pro를 사용하는 경우 10Gbps 네트워크 라우터를 통해 속도 저하없는 고속 데이터 전송이 가능해집니다.

AJA Data Rate Calculator

디지털화를 시작하기 전에 스토리지 필요량을 계산하고 팀의 작업을 궤도에 올려 놓습니다. OS X 용 Gatekeeper의 인증을 획득. 참고 : AJA Data Rate Calculator는 모든 KONA 카드, Io Express 및 Io HD 시스템 설치의 일부로 제공되고 있습니다.

기술 사양

비디오 입력
  • 1080i 25 29.97 30
  • 1080PsF 23.98, 24, 25 * 29.97 *
  • 1080p 23.98 24 25 29.97
  • 720p 23.98 25 * 29.97 * 50, 59.94, 60
  • 625i 25
  • 525i 29.97

* 참고 : 25 및 29.97에서 활성화 된 카메라 소스 및 Type (유형)> PsF의 선택이 필요합니다.

코덱 지원
  • Apple ProRes 422
  • Apple ProRes 422 (HQ)
  • Apple ProRes 422 (LT)
  • Apple ProRes 422 (Proxy)
  • Avid DNxHD HQX (220x)
  • Avid DNxHD SQ (145)
  • Avid DNxHD LD (36) (1080p 형식 만 지원)
이동식 저장
  • AJA KiStor 모듈 – 2 슬롯 (롤오버 레코딩 포함)
디지털 비디오 입력
  • SD / HD-SDI, SMPTE-259 / 292 / 296, 10-bit
  • Single Link 4 : 2 : 2 (BNC x 2 소프트웨어에서 입력 선택)
  • HDMI v1.3
아날로그 비디오 입력
  • SD / HD 컴포넌트 (BNC x 3)
  • SMPTE / EBU N10, Betacam 525 line, Betacam 525J
  • 12-bit A / D 2 배 오버 샘플링
  • +/- 0.25 dB to 5.5 MHz Y 주파수 응답
  • +/- 0.25 dB to 2.5 MHz C 주파수 응답
  • 0.5 % 2T 펄스 응답
  • <2 ns Y / C 딜레이 고르지 또는 컴포지트 (BNC x 1 – CVBS on Y)
디지털 비디오 출력
  • SD / HD-SDI, SMPTE-259 / 292 / 296, 10-bit
  • Single Link 4 : 2 : 2 (1 x BNC)
  • HDMI v1.3

참고 : HDMI에서는 1080i 또는 720p, 1080p가 활성화되어 있어야합니다. HDMI는 PsF에는 대응하지 않습니다.

아날로그 비디오 출력
  • 컴포넌트 (BNC x 3)
  • NTSC, NTSCJ, PAL
  • HD : YPbPr, RGB
  • SD : YPbPr, RGB (컴포넌트 모드)
  • SMPTE / EBU N10, Betacam 525 line, Betacam 525J, RGB
  • 12-bit D / A, 8 배 오버 샘플링
  • +/- 0.2 dB to 5.5 MHz Y 주파수 응답
  • +/- 0.2 dB to 2.5 MHz C 주파수 응답
  • 0.5 % 2T 펄스 응답
  • <1 ns Y / C 딜레이 고르지 또는 컴포지트 (1 x BNC – CVBS on Y)
  • +/- 0.2 dB to 5.0 MHz Y 주파수 응답
  • +/- 0.2 dB to 1 MHz C 주파수 응답
  • <1 % 미분 위상 (DP)
  • <1 % 차동 이득 (DG)
디지털 오디오 입력
  • 8 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 2 채널 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (BNC x 4)
아날로그 오디오 입력
  • 2 채널, 24-bit A / D 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (XLR x 2)
  • + 24dbu 풀 스케일 디지털
  • + 0.2db 20 to 20kHz 주파수 응답

참고 : CONFIG 메뉴 파라미터에 의한 라인 또는 마이크의 선택

디지털 오디오 출력
  • 8 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit AES / EBU 오디오 동기 또는 비동기 내부 샘플 레이트 변환 (BNC x 4)
아날로그 오디오 출력
  • 2 채널 24-bit D / A 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (XLR x 2)
  • + 24dbu 풀 스케일 디지털 (0dbFS)
  • + 0.2db 20 to 20kHz 주파수 응답
  • 스테레오 언밸런스 드 헤드폰 (3.5 mm 미니 잭 x 1)
업 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 필라 박스 4 : 3 : 양쪽에 검은 띠를 붙이고, 4 : 3 이미지를 화면 중앙에 배치합니다.
  • 줌 14 : 9 : 4 : 3 이미지를 조금 확대 양 옆에 검은 띠를 추가하면 14 : 9 화면비합니다.
  • 줌 레터 박스 : 이미지를 전체 화면으로까지 확대합니다.
  • 줌 와이드 : 확대 및 수평 지연을 조합하여 16 : 9 화면합니다. 그러면 화면 비율이 다소 변경 될 수 있습니다.
다운 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 레터 박스 : 위아래 검은 띠가 이미지 영역에 추가 된 이미지를 축소합니다. 화면 비율은 변경되지 않습니다.
  • 자르기 : 새로운 화면 크기에 맞게 이미지가 잘립니다.
크로스 컨버전
  • 하드웨어 10-bit
  • 1080i → 720p
  • 720p → 1080i
타임 코드
  • SDI RP188 / SMPTE 12M에 따르면 SDI BNC
  • HDMI (호환 카메라와 함께 사용하는 경우)
  • LTC 입력 (BNC x 1)
  • LTC 출력 (BNC x 1) (참고 : 재생하는 동안 활성화됩니다.수록 및 EE 동안 활성화되지 않습니다.)
레퍼런스 입력
  • 아날로그 블랙 버스트 (1V) 또는 컴포지트 싱크 (2V 또는 4V)
  • 루프 종결 없음
네트워크 인터페이스
  • 10/100/1000 Ethernet (RJ-45)
  • 원격 제어를위한 임베디드 웹 서버
사용자 인터페이스
  • 전용 버튼을 동반 한 20 x 2 영숫자 표시
자막 지원
  • CEA-708, CEA-608
머신 컨트롤
  • RS-422 DE-9 암 단자, Sony 9 핀 프로토콜
  • 9 핀 D 커넥터의 핀 배열 (아래 표) :
1 GND
2 TX-
3 RX +
4 GND
5 No Collection
6 GND
7 TX +
8 RX-
9 GND
Shell GND
크기 (W x D x H)
  • 482.6mm x 377.4mm x 44.5mm (19.0 인치 x 12.5 인치 x 1.75 인치)
무게
  • 3.4 kg (7.3 lb)
전원
  • 100-240 VAC 50/60 Hz 중복 전원 보통 40W
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • Ref Loop BNC Termination x 1
  • 고무 다리 x 4
  • 전원 케이블 x 2
옵션
  • KiStor 모듈
  • KiStor Dock

Ki Pro Rack 전면 / 후면

옵션 제품

KiStor 모듈

KiStor 스토리지 모듈은 철저하게 테스트 된 미디어를 사용하고 있으며, 1 년 보증이 붙어 있습니다. 또한 KiStor 스토리지 모듈은 열악한 제작 과정에서의 사용을 상정해 설계되어 있습니다. 즉, 미디어를 위한 견고한 하우징 외에도 여러 삽입 및 제거에 정평이있는 커넥터도 사용되고 있기 때문에 반복되는 것을 상정하고 설계되지 않은 베어 HDD와 SDD 다릅니다 . KiStor 모듈은 장치에서 포맷 할 수있는 진정한 독립형 레코더입니다. 미디어를 포맷하기 위해 호스트 컴퓨터에 연결할 필요는 없습니다.

KiStor Dock

외부 도킹 스테이션에서 Thunderbolt ™와 USB 3.0 연결을 모두 지원하기 때문에 PC 또는 Mac과 KiStor 모듈간에 초고속 파일 전송이 가능합니다. 모든 KiStor 모듈에서 작동합니다.

KiStor 스토리지 모듈

Ki Pro / Ki Pro Rack에수록 할 경우 KiStor 스토리지 모듈을 기록 매체로 사용합니다. KiStor 모듈은 용량, 연결 단자가 다른 다음 라인업이 갖추어져 있습니다. ※ KiStor 스토리지 모듈은 Ki Pro와 Ki Pro Rack 모두 그대로 기록 매체로 사용할 수 있습니다.

드라이브 용량 (GB) USB3.0 제품 이름
HDD 500 tick Ki Stor USB 3.0 Hard Drive Storage Module 500GB
1000 (1TB)
tick KiStor USB 3.0 Hard Drive Storage Module 1TB
SSD 256 tick KiStor USB 3.0 SSD Storage Module 256GB
512 tick KiStor USB 3.0 SSD Storage Module 512GB

Ki Pro 제품 비교표

 Ki Pro GOKi Pro Ultra PlusKi Pro UltraKi Pro QuadKi Pro RackKi Pro Mini
지원포맷
4K/UHD 60PXOOXXX
4K/UHD 30PXOOOXX
2K/HD 60POOOOXX
HD 60iOOOOOO
지원코덱
ProRes422 (HQ/LT/Proxy)XOOOOO
PreRes4444XOOOXX
Avid DNxHD (HQX/SQ/LD)XOOXOO
H.264OXXXXX
레코딩 채널
HD4채널4채널1채널1채널1채널1채널
4K/UHDX1채널1채널1채널XX
비디오 입출력
3G-SDI x 4 (4K/UHD)XOOOXX
HD-SDIOOOOOO
컴포넌트XXXXOX
컴포지트XXXXOX
HDMIHDMI 1.4aHDMI 2.0HDMI 2.0HDMI 1.4 (출력만)HDMI 1.3HDMI 1.3
오디오 입출력
내장 SDIOOOOOO
내장 HDMIOOOO (출력만)OO
AES/EBUXO (8채널 DB-25)O (8채널 DB-25)XO (BNC x 4)X
아날로그 오디오O (XLR x 2)O (8채널 DB-25)O (8채널 DB-25)O (XLR x 2)O (XLR x 2)O (XLR x 2)
헤드폰 출력OOOOOO
기타사항
사용 미디어USB 미디어Pak 미디어Pak 미디어Pak 미디어Ki StorCF 카드
미디어 포맷FAT32/exFATexFAT / HFS+exFAT / HFS+HFS+HFS+HFS+
레퍼런스OOOOOO
타임코드SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장
네트워크기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷
장치 컨트롤XRS-422RS-422XRS-422LANC
Thunderbolt™XXXOXX
전원듀얼 리던던트(아답타)듀얼 리던던트 (아답타)듀얼 리던던트 (아답타)12-18v 아답타듀얼 리던던트 (AC)12-18v 아답타
크기 (mm)219.46 x 268.60 x 84.08219.46 x 237.24 x 84.08219.46 x 237.24 x 84.08115.57 x 72.39 x 149.60482.6 x 377.4 x 44.5110.6 x 46.2 x 149.98
무게 (Kg)2.3 Kg2.6 Kg2.6 Kg1.1 Kg3.4 Kg0.6 Kg
* 상기 내용은 제조사 사정에 따라 예고없이 변경될 수 있습니다.
