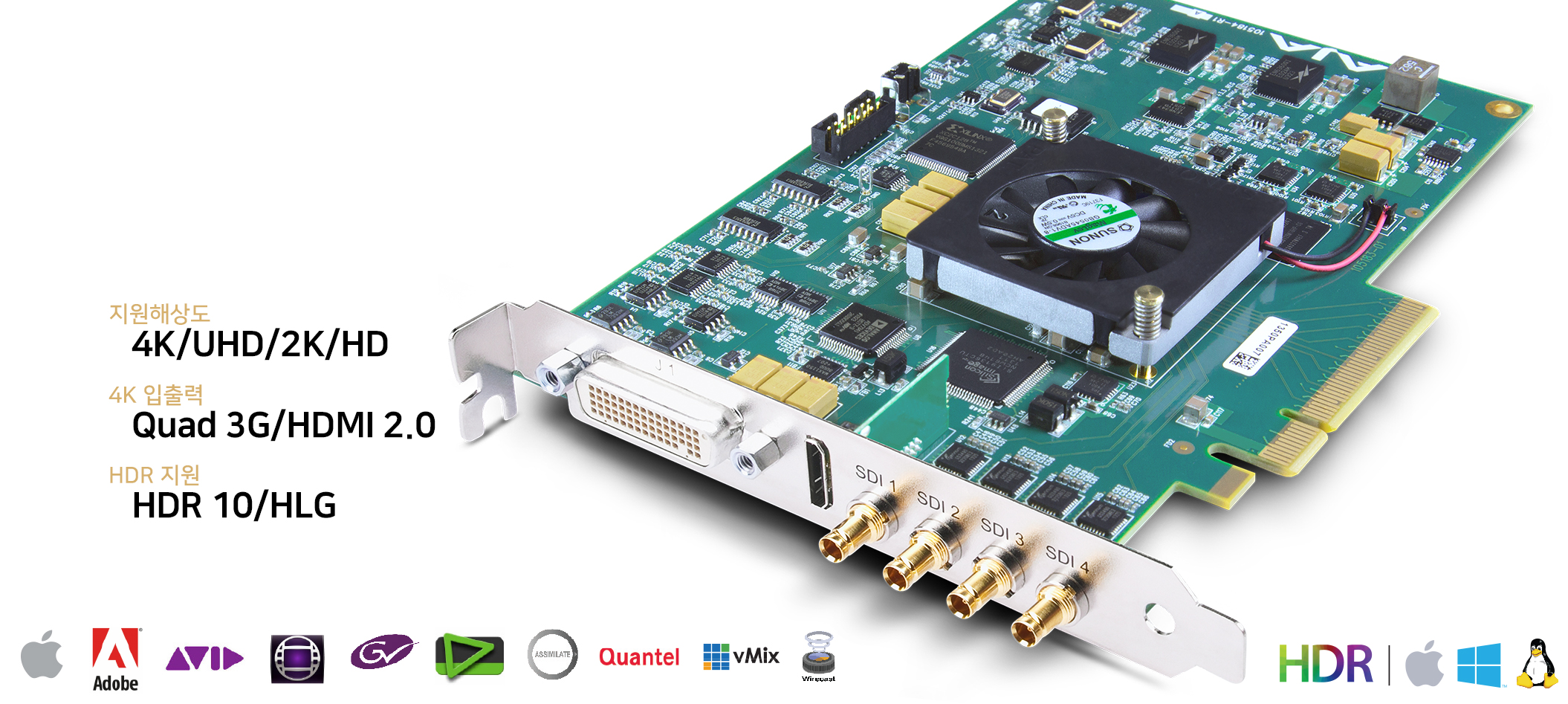

KONA 4

강력한 통합성 / 프로페셔널 연결

￦4,180,000
(VAT포함)

KONA 4

Tech Specs

Option

Desktop I/O

소개

KONA 4는 환상적인 이미지 선명도를 위한 풀 10비트 4:2:2 및 4:4:4 샘플링과 12비트 지원으로 SD부터 HD, 2K 및 4K까지 모든 것을 처리할 수 있는 탁월한 기능을 갖춘 강력한 4채널 비디오 및 오디오 데스크탑 I/O 카드입니다. HDR* 워크플로우의 경우, KONA 4는 SDI 또는 HDMI를 통해 풍부한 색상을 전달할 수 있도록 HDR10+, HLG, PQ 및 Dolby Vision을 지원합니다. AJA Control Room, 컨트롤 패널 소프트웨어 및 SDK 도구와 함께 작동하여 Adobe® Premiere® Pro, Apple® Final Cut Pro, Avid Media Composer®, FilmLight 제품 등과 같은 주요 콘텐츠 제작 애플리케이션을 지원합니다. KONA 4는 현재와 미래의 작업을 위한 강력한 성능을 제공합니다.

특성

  • 최대 50/60p의 4K/UltraHD/2K/HD/SD
  • 16채널 임베디드 오디오를 지원하는 4개의 양방향 3G-SDI 스피곳
  • 8채널 임베디드 오디오 및 4K-HD 다운샘플링을 지원하는 HDMI 1.4b 모니터링
  • RGB 4:4:4 12비트 및 YCbCr 4:2:2 10비트 HFR 워크플로우 지원
  • 10비트 LUT 지원(.cube)
  • 실시간 업, 다운, 크로스 컨버전(HD/SD)
  • 4K 클로즈드 캡션 지원
  • SDI를 통한 SDR/HDR 전송 특성, 색도 및 휘도를 위한 VPID 시그널링
  • PQ, HLG, HDR10, HDR10+ 및 Dolby Vision 지원
  • HDR 메타데이터 캡처 및 자동 재생 감지
  • Apple M1 칩 지원 포함
  • OBS Studio, vMix, 텔레스트림 와이어캐스트, Adobe 크리에이티브 스위트, Apple FCP, Avid 미디어 컴포저 등과 호환됩니다.
  • 새로운 Apple M1 칩 지원 포함
  • Ref(아날로그 또는 트라이 레벨), LTC, RS-422, 8채널 AES/EBU용 브레이크아웃 케이블 포함
  • K3G-BOX 브레이크아웃 박스로 외부 연결 확장
  • 3년 보증

프로사양의 연결성

KONA 4는 양방향 3G-SDI 연결에 대응하기 위해 입력과 출력 모두에 사용할 수 있습니다. HDMI 2.0b 모니터링 출력, LTC I / O Genlock 입력 RS-422 제어, 설정 가능한 SD / HD 아날로그 비디오 출력 BNC x 3, 8 채널의 AES 오디오 I / O를 지원하는 KONA 4는 다양한 워크 플로우 에서 활약합니다.

Apple Silicon 지원

AJA 데스크톱 소프트웨어는 AJA macOS 드라이버, 애플리케이션 플러그인, AJA 제어실, AJA 제어판 및 AJA 시스템 테스트에 대한 기본 지원을 통해 최신 Apple 실리콘에 최적화되어 있습니다.

HDR

HDR 또는 High Dynamic Range는 표준 신호가 허용하는 것보다 더 넓고 풍부한 색상 범위, 훨씬 더 밝은 흰색 및 훨씬 더 깊고 어두운 검정색을 표시하는 기능을 제공합니다. 이렇게하면 이미지에보다 ‘동적’모양이 적용되고 청중에게 자연스럽고 실물에 가까운 색상을 전달할 수 있습니다.

KONA 4 HDR 워크 플로는 AJA의 Control Room 응용 프로그램과 함께 제공되는 AJA Control Panel의 이점도 누릴 수 있으며 내장 HDR 테스트 패턴과 함께 제공됩니다.

AJA Control Room은 SDI를 통한 SDR / HDR 전송 특성, 색도계 및 휘도 전송 특성에 대한 VPID 신호를 제공하여 KONA 4에 유연한 출력 옵션을 제공합니다. 이미 HDR과 호환되는 HDMI 포트는 SDI 및 HDMI를 통한 HDR 출력을 위해 동시에 작동합니다.

AJA Control Room 소프트웨어는 수신 SDI 또는 HDMI 신호에서 HDR 메타 데이터 캡처에 대한 지원을 추가합니다. 캡처 된 .mov 비디오 파일에는 HDR 메타 데이터가 포함되어 파일을 의도 한 동적 범위에서 재생할 수 있습니다.

AJA Control Room 소프트웨어는 HDR 자동 재생 감지 기능이있는 KONA 4도 제공합니다. 녹화 된 .mov 파일에 포함 된 HDR 메타 데이터를 읽고 KONA 4 HDMI 및 / 또는 SDI 출력에 연결된 모니터에서 HDR 형식을 자동으로 설정하는 데 사용됩니다. Adobe Premiere Pro / Adobe Media Encoder HDR 파일의 메타 데이터를 사용하여 파일 기반 .mov HDR 출력을 지원할 수도 있습니다. 렌더링 된 출력물을 스크리닝하는 것은 AJA Control Room에서 간단하고 고품질의 경험입니다. 모든 프레임은 의도 한 타이밍에 적절한 HDR 형식이 정확하고 자동으로 설정된 전체 품질로 제공됩니다.



4K 캡션 지원

이제 AJA Control Room 소프트웨어는 KONA 5를 사용할 때 폐쇄 캡션이있는 4K 콘텐츠의 수집 및 재생을 지원합니다.

워크플로우



3G-SDI를 통해 디지털 소스를 KONA 4에 연결하여 다양한 형식으로 캡처하십시오. HDMI 출력 (HDR10, HLG, Dolby Vision * 및 HDR10 + *)을 통해 모니터링하고 고품질 전문 SDI 출력, 기계 제어 및 아날로그 또는 3 단계 기준을 사용하여 목적지까지 마스터합니다.

* AJA SDK 사용시 Dolby Vision 및 HDR10 + 통합이 가능합니다.

파워풀



KONA 4의 광범위한 4K 지원으로 편집 시스템에서 4K 프로젝터 또는 모니터로 직접 출력할 수 있으며, 50/60fps의 HFR 지원과 최신 울트라HD 모니터를 지원하는 4K HDMI 출력을 통해 편집자와 클라이언트가 작업 중에도 전체 해상도의 4K 이미지를 볼 수 있습니다.

또한 KONA 4는 4개의 3G-SDI 연결을 통해 최대 120fps의 AJA Raw 캡처를 지원합니다. AJA 컨트롤 룸을 통해 영화 같은 느낌의 아름답고 디테일한 슬로우 모션을 제작할 수 있습니다.

High Frame Rate 지원

KONA 4는 4K 및 UHD 워크 플로우 중에서도 가장 어렵다는 50p와 60p 등 4K 하이 프레임 레이트 (HFR)에 대응하고 있습니다.

4K HDMI 출력



4K HDMI 출력은 최신 UltraHD 모니터의 많은 HDMI를 통해 4K / UHD을 볼 수 있습니다. 본래의 화질을 유지하면서 저렴한 가격에 풀 해상도 모니터링 할 수 있습니다.

AR 지원하는 언리얼 엔진

방송사, 증강 현실(AR) 등 다양한 분야에서 점점 더 많은 요구가 증가하고 있는 고퀄리티 카메라의 SDI를 통해 KONA 4로 실시간 영상을 캡처하고, 언리얼 엔진으로 제작한 가상 환경과 영상을 혼합하여 실시간으로 방송에 송출할 수 있습니다.

디지털 영화 제작자에게도 이러한 새로운 워크플로의 이점이 있습니다: 촬영이 진행되는 동안 실시간으로 전체 합성본을 확인할 수 있는 기능으로 라이브 액션 VFX 작업을 개선할 수 있습니다. 그 결과 재촬영 횟수가 줄어들고, 배우가 작업 중인 가상 환경을 이해하여 더욱 뛰어난 연기를 펼칠 수 있으며, 궁극적으로 포스트 프로덕션으로의 원활한 전환이라는 추가적인 이점을 통해 다양한 효율성과 비용 절감으로 이어집니다.

367-keying_1x

하드웨어 키잉

내장된 하드웨어 다운스트림 키어를 사용하면 최대 4K/UltraHD의 그래픽과 이미지를 입력 비디오에 실시간으로 쉽게 오버레이할 수 있습니다.

신뢰 높은 지원

AJA 기술 지원은 업계 최고 수준으로 인정받고 있으며 추가 비용 없이 제공됩니다. 지원팀이 고객과 협력하여 발생할 수 있는 모든 문제를 해결하고 최대한 빨리 작업을 재개할 수 있도록 도와드립니다.

null

K3G-Box로

연결 확장

옵션으로 제공되는 K3G-Box 브레이크아웃 박스와 케이블을 사용하면 KONA 4를 랙 환경에 쉽게 통합할 수 있어 타워 컴퓨터 뒤쪽에 가지 않고도 모든 비디오 및 오디오 연결에 빠르게 액세스할 수 있습니다.

표준 브레이크아웃 케이블을 통한 추가 K3G-Box 기능은 8개의 추가 AES 오디오 채널, 2채널 RCA 아날로그 오디오 모니터링 잭, 루핑 BNC 젠록 레퍼런스 커넥터 등의 형태로 제공됩니다.

Apple Mac Pro 호환

AJA는 Metal 호환성이있는 AJA Control Room에 대한 지원은 물론 다양한 응용 프로그램에 대한 광범위한 지원을 포함하여 새로운 Apple Mac Pro에 대한 완전한 호환성을 제공합니다. 11.0 (Big Sur), 10.15 (Catalina), 10.14 (Mojave)에 대한 macOS 지원도 KONA 4와 함께 제공됩니다. 고해상도 워크 플로우를 최대 4K까지 처리하는 프로덕션의 경우 KONA 4는 완벽한 비디오 및 오디오 I / O 동반자입니다.

KONA 4 운영 체제 호환성

  • macOS 13.x (Ventura), macOS 13.x (Monterey), macOS 11.x (Big Sur), macOS 10.15 (Catalina), macOS 10.14 (Mojave), and macOS 10.13 (High Sierra).
  • Linux 우분투 20.04 LTS, 18.04 LTS 지원.
  • Linux Redhat/CentOS (8) 및 (7) 지원.
  • Windows 11, 10 및 업데이트

애플리케이션 호환성

AJA Desktop 제품은 프로덕션, 후반작업, 배송 등을 아우르는 다양한 소프트웨어 애플리케이션과 탁월한 워크플로우 호환성을 제공합니다. 호환성 정보를 보려면 여기를 클릭하세요.

업계 최고의 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객이 이용할 수 있습니다. KONA 설치, 구성, 작동 또는 기술 문제에 대한 지원이 필요한 경우 AJA 지원팀과 협력할 수 있습니다.

KONA 제품은 3년 보증되며 제품 자체의 보증 조건에 대한 자세한 내용은 개별 제품 설명서를 참조하십시오.

기술 사양

비디오 포맷
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (2K) 2048 x 1080PsF 23.98, 24, 25
  • (HD) 1080i 50, 59.94, 60
  • (HD) 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 720p 23.98*, 24*, 25*, 29.97*, 30*, 50, 59.94, 60
  • (SD) 625i 50
  • (SD) 525i 23.98*, 59.94

* 이러한 형식은 각 소프트웨어의 기능에 의존하고 있으며, 일반 오버 와이어 형식과 다릅니다.

디지털 비디오 입력
  • 3G-SDI, SMPTE 425
    • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
  • 1.5G-SDI, SMPTE 292M
    • Single Link HD-SDI YCbCr 4:2:2 10-bit
    • Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit
  • 270 Mbps SDI, SMPTE 259M-C
    • YCbCr 4:2:2 10-bit, 8-bit

* 비트 심도의 지원은 응용 프로그램에 따라 다릅니다. 호환성은 사용하는 소프트웨어 제작사에 문의하십시오.

디지털 비디오 출력
  • 3G-SDI, SMPTE 425
    • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
  • 1.5G-SDI, SMPTE 292M
    • Single Link HD-SDI YCbCr 4:2:2 10-bit
    • Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit
  • 270 Mbps SDI, SMPTE 259M-C
    • YCbCr 4:2:2 10-bit, 8-bit
  • HDMI v1.4b
    • 30/36-bits/pixel, RGB or YUV, 2.25 Gbps
    • 2K, HD, and SD with HFR support up to 60p 4:2:2 10-bit
    • 4K/UltraHD with LFR support up to 60p 4:2:2 10-bit and HFR support up to 60p 4:2:0 8-bit

* 비트 심도의 지원은 응용 프로그램에 따라 다릅니다. 호환성은 사용하는 소프트웨어 제작사에 문의하십시오.

아날로그 비디오 출력
  • Composite/S-Video (Y/C) (1x BNC/2 x BNC+adapter)
  • NTSC, NTSCJ, PAL
  • Component (3x BNC)
  • HD: YPbPr, RGB
  • SD: YPbPr, RGB (component mode)
  • SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
  • 12-bit D/A, 8x oversampling
  • +/- .2 dB to 5.0 MHz Y frequency response
  • +/- .2 dB to 1 MHz C frequency response
  • 5% 2T pulse response
  • <1% Diff Phase
  • <1% Diff Gain
  • <1% ns Y/C delay inequity
HDR
  • SDI: SDR/HDR 전송 특성, 색채 측정 및 휘도를 위한 VPID 신호
  • HDMI: HDR10 지원 – HDR 인포프레임 메타데이터, HDMI 2.0a/CTA-861.3과 호환 가능
  • HDMI: HLG 지원 – HDMI 2.0b/CTA-861-G와 호환 가능

참고: HDR 지원은 애플리케이션에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하십시오.

디지털 오디오 입력
  • 16ch 24bit SDI 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 16ch 24bit AES / EBU 오디오 샘플 레이트 48kHz 동기화 (옵션의 K3G-Box BNC 8 개의 사용시)
  • 8ch 24bit AES / EBU 오디오 샘플 레이트 48kHz 동기 또는 비동기 샘플 레이트 변환 내장 (브레이크 아웃 케이블 BNC 4 계통 사용시)
디지털 오디오 출력
  • 16ch 24bit SDI 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 16ch 24bit AES / EBU 오디오 샘플 레이트 48kHz 동기화 (옵션의 K3G-Box BNC 8 개의 사용시)
  • 8ch 24bit HDMI 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 8ch 24bit AES / EBU 오디오 샘플 레이트 48kHz 동기 또는 비동기 샘플 레이트 변환 내장 (브레이크 아웃 케이블 BNC 4 계통 사용시)
Downstream Keyer
  • 알파 채널이있는 이미지를 프레임 버퍼 또는 매트 컬러 합성
  • 프레임 버퍼를 비디오 입력 또는 매트 컬러 합성
SD 간의 비율 변환
  • 레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
  • H 자르기 : 이미지에 수평 지연 효과를 적용합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
  • SD 필러 박스 : 양쪽에 검은 색 테두리를 붙여 화면의 중앙에 아나모픽 이미지를 배치 한 이미지를 화면 중앙에 생성합니다.
  • V 크롭 : SD 레터 박스 소재를 아나모픽 이미지로 변환합니다.
타임 코드
  • LTC 타임 코드 입력 및 출력 (각 BNC를 하나 사용)
레퍼런스 입력
  • 아날로그 컬러 블랙(1V) 또는 컴포지트 싱크(2 또는 4V) 또는 HD 트라이 레벨 싱크(1V)(브레이크아웃 케이블 또는 옵션 K3G-Box를 통해)
  • 옵션 K3G-Box에서 젠록을 Ref In으로 설정하면 레퍼런스 입력이 75Ω으로 종단되며, 함께 제공되는 브레이크아웃 케이블에서도 종단됩니다.
전기적 인터페이스
  • 8 레인 PCIe 2.0
머신 컨트롤
  • RS-422, Sony 9 핀 프로토콜 (브레이크 아웃 케이블 또는 옵션의 K3G-Box를 사용)
  • 9 핀 D 커넥터의 핀 배열 (아래 표) :
1 GND
2 RX-
3 TX +
4 GND
5 No Collection
6 GND
7 RX +
8 TX-
9 GND
Shell GND
크기 (W x D x H)
  • 19.05mm x 209.55mm x 127mm (7.5 인치 x 8.25 인치 x 5.0 인치)
무게
  • 0.4 kg (0.7 lb)
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
옵션
  • K3G-Box (KONA 3G / KONA 4 용 1RU 브레이크 아웃 박스)
  • K3GBOX-CBL-5M (K3G-Box 용 옵션 5m 케이블 세트)
K3G-Box 브레이크 아웃 박스 (옵션)
브레이크 아웃 케이블 (포함)
사양

기술 사양

비디오 포맷
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (2K) 2048 x 1080PsF 23.98, 24, 25
  • (HD) 1080i 50, 59.94, 60
  • (HD) 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 720p 23.98*, 24*, 25*, 29.97*, 30*, 50, 59.94, 60
  • (SD) 625i 50
  • (SD) 525i 23.98*, 59.94

* 이러한 형식은 각 소프트웨어의 기능에 의존하고 있으며, 일반 오버 와이어 형식과 다릅니다.

디지털 비디오 입력
  • 3G-SDI, SMPTE 425
    • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
  • 1.5G-SDI, SMPTE 292M
    • Single Link HD-SDI YCbCr 4:2:2 10-bit
    • Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit
  • 270 Mbps SDI, SMPTE 259M-C
    • YCbCr 4:2:2 10-bit, 8-bit

* 비트 심도의 지원은 응용 프로그램에 따라 다릅니다. 호환성은 사용하는 소프트웨어 제작사에 문의하십시오.

디지털 비디오 출력
  • 3G-SDI, SMPTE 425
    • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
  • 1.5G-SDI, SMPTE 292M
    • Single Link HD-SDI YCbCr 4:2:2 10-bit
    • Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit
  • 270 Mbps SDI, SMPTE 259M-C
    • YCbCr 4:2:2 10-bit, 8-bit
  • HDMI v1.4b
    • 30/36-bits/pixel, RGB or YUV, 2.25 Gbps
    • 2K, HD, and SD with HFR support up to 60p 4:2:2 10-bit
    • 4K/UltraHD with LFR support up to 60p 4:2:2 10-bit and HFR support up to 60p 4:2:0 8-bit

* 비트 심도의 지원은 응용 프로그램에 따라 다릅니다. 호환성은 사용하는 소프트웨어 제작사에 문의하십시오.

아날로그 비디오 출력
  • Composite/S-Video (Y/C) (1x BNC/2 x BNC+adapter)
  • NTSC, NTSCJ, PAL
  • Component (3x BNC)
  • HD: YPbPr, RGB
  • SD: YPbPr, RGB (component mode)
  • SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
  • 12-bit D/A, 8x oversampling
  • +/- .2 dB to 5.0 MHz Y frequency response
  • +/- .2 dB to 1 MHz C frequency response
  • 5% 2T pulse response
  • <1% Diff Phase
  • <1% Diff Gain
  • <1% ns Y/C delay inequity
HDR
  • SDI: SDR/HDR 전송 특성, 색채 측정 및 휘도를 위한 VPID 신호
  • HDMI: HDR10 지원 – HDR 인포프레임 메타데이터, HDMI 2.0a/CTA-861.3과 호환 가능
  • HDMI: HLG 지원 – HDMI 2.0b/CTA-861-G와 호환 가능

참고: HDR 지원은 애플리케이션에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하십시오.

디지털 오디오 입력
  • 16ch 24bit SDI 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 16ch 24bit AES / EBU 오디오 샘플 레이트 48kHz 동기화 (옵션의 K3G-Box BNC 8 개의 사용시)
  • 8ch 24bit AES / EBU 오디오 샘플 레이트 48kHz 동기 또는 비동기 샘플 레이트 변환 내장 (브레이크 아웃 케이블 BNC 4 계통 사용시)
디지털 오디오 출력
  • 16ch 24bit SDI 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 16ch 24bit AES / EBU 오디오 샘플 레이트 48kHz 동기화 (옵션의 K3G-Box BNC 8 개의 사용시)
  • 8ch 24bit HDMI 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 8ch 24bit AES / EBU 오디오 샘플 레이트 48kHz 동기 또는 비동기 샘플 레이트 변환 내장 (브레이크 아웃 케이블 BNC 4 계통 사용시)
Downstream Keyer
  • 알파 채널이있는 이미지를 프레임 버퍼 또는 매트 컬러 합성
  • 프레임 버퍼를 비디오 입력 또는 매트 컬러 합성
SD 간의 비율 변환
  • 레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
  • H 자르기 : 이미지에 수평 지연 효과를 적용합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
  • SD 필러 박스 : 양쪽에 검은 색 테두리를 붙여 화면의 중앙에 아나모픽 이미지를 배치 한 이미지를 화면 중앙에 생성합니다.
  • V 크롭 : SD 레터 박스 소재를 아나모픽 이미지로 변환합니다.
타임 코드
  • LTC 타임 코드 입력 및 출력 (각 BNC를 하나 사용)
레퍼런스 입력
  • 아날로그 컬러 블랙(1V) 또는 컴포지트 싱크(2 또는 4V) 또는 HD 트라이 레벨 싱크(1V)(브레이크아웃 케이블 또는 옵션 K3G-Box를 통해)
  • 옵션 K3G-Box에서 젠록을 Ref In으로 설정하면 레퍼런스 입력이 75Ω으로 종단되며, 함께 제공되는 브레이크아웃 케이블에서도 종단됩니다.
전기적 인터페이스
  • 8 레인 PCIe 2.0
머신 컨트롤
  • RS-422, Sony 9 핀 프로토콜 (브레이크 아웃 케이블 또는 옵션의 K3G-Box를 사용)
  • 9 핀 D 커넥터의 핀 배열 (아래 표) :
1 GND
2 RX-
3 TX +
4 GND
5 No Collection
6 GND
7 RX +
8 TX-
9 GND
Shell GND
크기 (W x D x H)
  • 19.05mm x 209.55mm x 127mm (7.5 인치 x 8.25 인치 x 5.0 인치)
무게
  • 0.4 kg (0.7 lb)
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
옵션
  • K3G-Box (KONA 3G / KONA 4 용 1RU 브레이크 아웃 박스)
  • K3GBOX-CBL-5M (K3G-Box 용 옵션 5m 케이블 세트)
부속품 옵션
K3G-Box 브레이크 아웃 박스 (옵션)
브레이크 아웃 케이블 (포함)
