KONA 1

3G-SDI에서 효율적으로 캡처 및 재생

₩930,000
(VAT포함)

KONA 1

Overview

Desktop I/O

소개

KONA 1은 방송국, 포스트 프로덕션, ProAV, OEM 개발자를 위해 설계된 강력하고 비용 효율적인 I / O 카드입니다. 직렬 제어 및 참조 / LTC에 대응하고 단일 채널 3G-SDI로 2K / HD 60p를 취급 할 수 있습니다. KONA 1은 일반적인 애플리케이션 플러그인을 통해 AJA, Adobe®, Avid®, Apple®, Telestream의 응용 프로그램을 사용하여 캡처, 모니터링, 재생이 가능합니다. 또한 AJA SDK에도 대응하고 있습니다. KONA 1은 3G-SDI 포맷과 16 채널 SDI 임베디드 오디오 입출력을 지원하는 풀 사이즈의 SDI, Genlock에 대한 참조 / LTC 입력 RS-422 제어 포트도 탑재되어 있으며, 캡쳐와 동시에 모니터링 ( 통과 출력으로) 할 수 있습니다.

주요 기능

  • 단일 채널 3G-SDI 캡처 또는 최대 2K / HD 60p 재생
  • 풀 사이즈 3G-SDI BNC 포트
  • PCIe 2.0 2 레인
  • 주요 크리에이티브 애플리케이션에 대응
  • 외부 RS422 포트가없는 로우 프로파일 PCIe 2.0에서 사용 가능 (OEM 만 해당)
  • ANC 캡처 및 처리
  • 8/10 비트 YCbCr 및 RGB 프레임 버퍼 형식
  • 16 채널 SDI 임베디드 오디오 I / O, 24 비트 48khz
  • HD / SD 젠록, 레퍼런스 비디오 또는 LTC 입력 (선택 가능)
  • 3 년 보증

간단한 3G-SDI에서 최대 60p의 2K / HD 캡처 및 재생



KONA 1은 높은 비용 효과 및 전문 비디오를위한 3G-SDI를 지원하고 인제 스트, 편집, 시각 효과 용 응용 프로그램과의 확실한 호환성을 제공합니다.

Adobe, Avid, AJA Control Room 등의 애플리케이션을 지원하고 3G-SDI에서 최대 2K 60p의 캡처, 모니터 출력을 프레임 단위의 정확도로 할 수 있습니다.

레퍼런스와 LTC를 출력하고, 방송사, 프로덕션, ProAV 크리에이티브 피니싱 프로젝트 업무에 요구되는 프레임의 안정성과 타임 코드를 기반으로 한 신뢰성을 제공합니다.

HDR

HDR 또는 High Dynamic Range는 표준 신호가 허용하는 것보다 더 넓고 풍부한 색상 범위, 훨씬 더 밝은 흰색 및 훨씬 더 깊고 어두운 검정색을 표시하는 기능을 제공합니다. 이렇게하면 이미지에보다 ‘동적’모양이 적용되고 청중에게 자연스럽고 실물에 가까운 색상을 전달할 수 있습니다.

KONA 4 HDR 워크 플로는 AJA의 Control Room 응용 프로그램과 함께 제공되는 AJA Control Panel의 이점도 누릴 수 있으며 내장 HDR 테스트 패턴과 함께 제공됩니다.

AJA Control Room은 SDI를 통한 SDR / HDR 전송 특성, 색도계 및 휘도 전송 특성에 대한 VPID 신호를 제공하여 KONA 4에 유연한 출력 옵션을 제공합니다. 이미 HDR과 호환되는 HDMI 포트는 SDI 및 HDMI를 통한 HDR 출력을 위해 동시에 작동합니다.

AJA Control Room 소프트웨어는 수신 SDI 또는 HDMI 신호에서 HDR 메타 데이터 캡처에 대한 지원을 추가합니다. 캡처 된 .mov 비디오 파일에는 HDR 메타 데이터가 포함되어 파일을 의도 한 동적 범위에서 재생할 수 있습니다.

AJA Control Room 소프트웨어는 HDR 자동 재생 감지 기능이있는 KONA 4도 제공합니다. 녹화 된 .mov 파일에 포함 된 HDR 메타 데이터를 읽고 KONA 4 HDMI 및 / 또는 SDI 출력에 연결된 모니터에서 HDR 형식을 자동으로 설정하는 데 사용됩니다. Adobe Premiere Pro / Adobe Media Encoder HDR 파일의 메타 데이터를 사용하여 파일 기반 .mov HDR 출력을 지원할 수도 있습니다. 렌더링 된 출력물을 스크리닝하는 것은 AJA Control Room에서 간단하고 고품질의 경험입니다. 모든 프레임은 의도 한 타이밍에 적절한 HDR 형식이 정확하고 자동으로 설정된 전체 품질로 제공됩니다

Apple Mac Pro 호환

AJA는 Metal 호환성이있는 AJA Control Room에 대한 지원은 물론 다양한 응용 프로그램에 대한 광범위한 지원을 포함하여 새로운 Apple Mac Pro에 대한 완전한 호환성을 제공합니다. 11.0 (Big Sur), 10.15 (Catalina), 10.14 (Mojave)에 대한 macOS 지원도 KONA 4와 함께 제공됩니다. 고해상도 워크 플로우를 최대 4K까지 처리하는 프로덕션의 경우 KONA 4는 완벽한 비디오 및 오디오 I / O 동반자입니다.

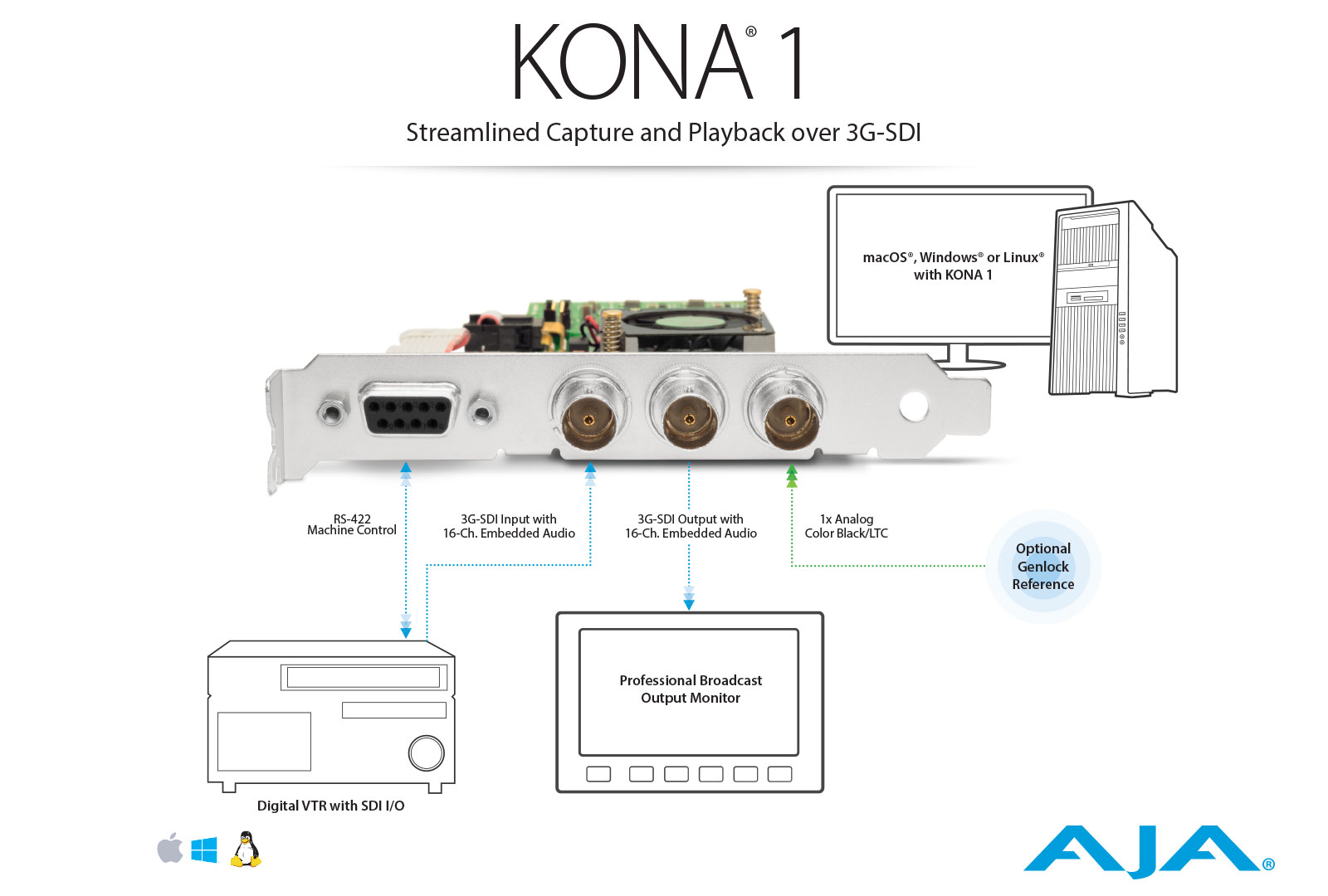

워크 플로우



macOS Windows, Linux에 대응 한 KONA 1은 캡쳐 중에 3G-SDI 신호를 SDI 단자에서 통과 출력하여 비용 효율적이고 간단한 연결 2K / HD / SD 워크 플로우를 제공합니다.

개발 파트너를 위한 강력한 플랫폼



AJA의 개발자 프로그램을 통해 파트너 회사는 AJA 제품을 시스템에 통합 할 수 있습니다. 개발자 파트너는 기존의 입증 된 비디오 I / O 장치를 활용하여 AJA의 전문성을 활용하여 이러한 기술을 개발 및 지원함으로써 비용을 절감하고 통합 제품을 보다 신속하게 출시 할 수 있습니다.

기술 사양

비디오 포맷•(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(2K) 2048 x 1080PsF 23.98, 24, 25
•(HD) 1080i 50, 59.94, 60
•(HD) 1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 720p 50, 59.94, 60
•(SD) 625i 50
•(SD) 525i 59.94
디지털 비디오 입력•3G-SDI, SMPTE-259 / 292 / 296 / 424
디지털 비디오 출력•3G-SDI, SMPTE-259 / 292 / 296 / 424
디지털 오디오 입력•16 채널 24 비트 SDI 임베디드, 48 kHz 동기
디지털 오디오 출력•16 채널 24 비트 SDI 임베디드, 48 kHz 동기
레퍼런스/LTC 입력•아날로그 컬러 블랙 또는 HD 3 중 레벨 동기화
•LTC
PCI 인터페이스•2 레인 PCIe 2.0
머신 컨트롤• RS-422, Sony 9 핀 프로토콜
• 9 핀 D 커넥터의 핀 배열은 아래와 같습니다.

1

GND

2

RX-

3

TX+

4

GND

5

No Connection

6

GND

7

RX+

8

TX-

9

GND

Shell

GND


크기 (W x D x H)•0.55 "x 6.61"x 2.16 "(13.97 x 167.89 x 54.86 mm)
무게•0.3 lb (0.2 kg)
환경•안전 작동 온도 : 0 ~ 40 C (32 ~ 104 F)
•안전한 보관 온도 (전원 꺼짐) : -40 ~ 60 C (-40 ~ 140 F)
•정상 동작 : 상대 습도 10-90 %, 비 응축
•작동 고도 : <3000 미터 (<10,000 피트)
