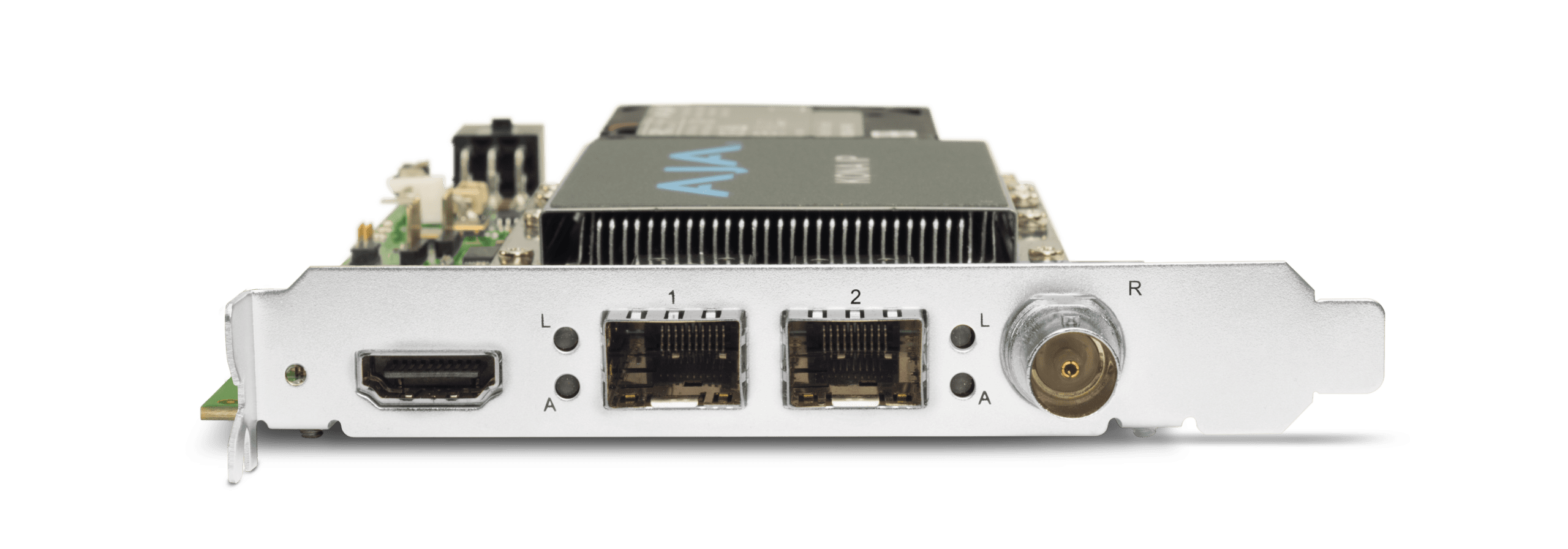

KONA IP

IP 파이프 라인을 위한 편리하고 높은 호환성의 I/O

₩3,510,000
(VAT포함)

KONA IP는 전문적인 IP 기반 워크 플로우를 위해 설계된 데스크탑 비디오 및 오디오 I / O입니다. 업계에서 높은 평가를 얻고있다 AJA의 PCIe 캡처, 재생 카드 KONA의 차세대 라인업이 될 KONA IP는 주요 타사 콘텐츠 제작 애플리케이션을 지원하고 있으며, AJA의 Control Room, Control Panel 소프트웨어 나 SDK 도구와 함께 작업 할 수 있습니다. 또한 유연한 플랫폼 설계 SMPTE 2022-6 비 압축 IP 비디오를 지원하고 있으며, 현재의 환경을 유지하면서 IP로 전환을 진행합니다.

원활한 전환

IP 방송의 파도가 왔습니다. KONA IP로 원활하게 전환합시다.

KONA IP는 세계적으로 널리 널리 알려져있는 정통 KONA 데스크톱 I / O 제품군의 최신 멤버입니다.

KONA IP는 익숙한 KONA 시리즈의 느낌을 그대로, 현재 2K / HD / SD 워크 플로우를 제공하고 좌절하지 않고 IP 스트림으로 전환 할 수 있도록 설계되어 있습니다. KONA IP는 유연한 플랫폼을 통해 오늘의 SMPTE 2022-6 비 압축 IP 비디오 규격에 대응하고 새롭게 발생하는 IP 압축 및 프로토콜과 같은 신흥 기술 표준 등을 이용할 수있는 능력을 가지고 있습니다.

처리량

KONA IP는 멀티 채널의 입력 또는 출력을 수신 / 송신 또는 모두를 가능하게하는 유능한 10GigE SFP x2 케이지가 탑재되어 있습니다. 현재 워크 플로에서 자주 사용되는 고품질 비 압축 4 : 4 : 4 또는 4 : 2 : 2의 2K / HD / SD 비디오 16 채널 임베디드 오디오를 프로젝트에 잘 결합 할 수 있습니다.

표준 규격

KONA IP는 유연한 플랫폼으로 설계되었으며 오늘날 SMPTE 2022-6 IP-encapsulated (캡슐화) 3G-SDI 또는 HD-SDI, SD-SDI를 지원하고 향후 펌웨어 업데이트를 통해 오디오 및 VANC 데이터 코덱 패키지 등이 제공됩니다. 또한 J2K (JPEG 2000)과 같은 압축 코덱이나 VSF TR-0, VSF TR-03, 기타 고급 IP 프로토콜을 지원하고 있습니다.

KONA IP의 확장 아키텍처는 앞으로 순차적 코덱 옵션이 추가되거나 적응하는 것이 가능하게 될 것입니다. KONA IP는 모든 KONA 카드와 마찬가지로 펌웨어 업데이트를 통해 다양한 기능이 제공됩니다.

호환성

IP 파이프 라인으로 전환하는 KONA IP는 대표적인 NLE (비선형 편집), 컴포지트 및 스트리밍 응용 프로그램을 지원하고 친숙한 AJA Control Room, AJA Control Panel 타사 응용 프로그램에 대한 AJA 플러그인 등 지금 그대로 AJA 소프트웨어 도구와 함께 사용할 수 있습니다.

또한 KONA IP는 다운 스트림 키어를 탑재하고 있으며, 알파 채널의 그래픽 컬러 매트와 프레임 버퍼 또는 입력 된 영상이나 매트에있는 프레임 버퍼 내용을 영상에 추가 할 수 있습니다. 이를 통해 라이브 IP 전달의 요구에 부응합니다.

HDMI 모니터링

IP는 거리가 떨어져있는 것은 문제가되지 않기 때문에, IP 인프라도 갖추어져 있으면 전세계 어디에서나 편집, 재생, 전송이 가능합니다. 원격지에서 인제 스트, 편집 또는 재생하는 것은 새로운 상식입니다.

4K 및 HD 모니터링

4K 해상도에서는 초점과 노출의 확인이 필요합니다. 이것을 확인하는 유일한 방법은 완전 적정한 4K 모니터를 사용하는 것입니다. Ki Pro Quad는 전체 해상도 출력을 4K 모니터에 전송하고 실시간 품질 검사를 현장에서 수행 할 수 있습니다. 또한 실시간 하드웨어 스케일링 가전 및 전문가 용 HD 모니터에 표시하는 고품질의 HD-SDI 및 HDMI 출력이 생성되기 때문에 모니터링 환경을 늘릴 수 있습니다.

HDR

HDR (High Dynamic Range)는 표준 신호에 비해 광범위하게 고품질 색상 범위를 제공하고 화이트는 더 밝고 색 농도는 더 높고, 블랙은 더 밝게 표시하는 것을 허용합니다. 이미지를 더 “동적”으로하여 본 그대로의 자연적인 색깔에서 시청자로 제공합니다.

KONA IP 소프트웨어 v12.5에서 HDR10에 대응 해, HDMI v2.0a / CTA-861.3에 맞는 HDR 메타 데이터 생성하여 HDMI 호환 디스플레이에 HD의 HDR 전송을 지원합니다.

기술 사양

비디오 포맷
  • (4K) ** 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) ** 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50 *, 59.94 *, 60 *
  • (2K) 2048 x 1080PsF 23.98, 24, 25
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1080i 50, 59.94
  • (HD) 720P 50, 59.94, 60
  • (SD) 625i 50
  • (SD) 525i 59.94

* SMPTE ST 2110 만 해당
** ST 2110-23을 통한 IP를 통한 2SI



참고 : 높은 프레임 속도 기능은 호스트 시스템 속성에 따라 다릅니다. 모든 시스템 및 구성이 모든 프레임 속도를 지원하는 것은 아닙니다.

미디어 전송 인터페이스
    • 2 x SFP + 케이지 – SFP 모듈은 포함되지 않습니다
    • 추천 10GigE SFP+ 모듈 :
      • Arista Networks SFP-10G-SR Compatible 10GBASE-SR
      • Fiberstore SFP-10GSR-85 10G SFP+ 850nm
      • Finisar FTLX1471D3BCL (for single mode 1310nm)
      • Mellanox MFM1T02A-SR 850nm 10G
    • TR-01 compliant JPEG 2000 Workflows*
      • 1x SFP+ Cage – SFP not included
    • 추천 1GigE SFP 모듈 :
      • Aruba Networks SFP-TX Compatible 1000Base-T SFP Copper RJ-45 100m Transceiver – NETCNA
      • 10Gtek Cisco Compatible GLC-T/ SFP-GE-T Gigabit RJ-45 Copper SFP Transceiver Module, 1000Base-T
      • Fiberstore SFP-GB-GE-T
IP 비디오 입력
  • SMPTE ST 2110, 2022-6, 2022-7
      • ST 2110 또는 ST 2022-6을 사용하여 2K / HD 수신시 단일 채널 * 입력 가능
      • ST 2110-23을 사용하여 4K / UltraHD 수신시 4 채널 입력 가능
      • ANC 지원
      • 협폭, 갭 또는 선형 모드에 대한 Rx 지원 **
    • MPEG-2 전송 스트림 내에 인코딩 된 TR-01 호환 JPEG 2000 ***
      • 1GigE 이상의 HD 비디오
      • 단일 채널 * 출력



* 캡처 및 동시 모니터링은 최대 2K / HD까지 지원됩니다
** SMPTE ST 2110 만 해당
*** 별도 구매

IP  비디오 출력
  • SMPTE ST 2110, 2022-6, 2022-7
      • ST 2110 또는 ST 2022-6을 사용하여 2K / HD를 전송할 때 사용 가능한 단일 채널 * 출력
      • ST 2110-23을 사용하여 4K / UltraHD를 전송할 때 4 채널 출력 가능
      • ANC 지원
      • 좁고 갭 모드에 대한 Tx 지원 **
    • MPEG-2 전송 스트림 내에 인코딩 된 TR-01 호환 JPEG 2000 ***
      • 1GigE 이상의 HD 비디오
      • 단일 채널 * 출력
디지털 비디오 출력
  • HDMI v1.4b
    • 30/36 비트 / 픽셀, RGB 또는 YUV, 2.25Gbps
    • 4K / UltraHD, 2K / HD 및 SD
    • ST 2110-23을 통해 4K / UltraHD로 작업 할 때 2K / HD 다운 샘플 사용 가능
    • HDR10 지원 *-HDMI 2.0a / CTA-861.3에 따른 HDR Infoframe 메타 데이터
    • HLG 지원 *-HDMI 2.0b / CTA-861-G에 따름



* HDR 지원은 응용 프로그램에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하십시오.



참고 : 비트 심도 지원은 응용 프로그램에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하십시오.

IP 오디오 입력
  • 최대 16 채널 임베디드 오디오, 채널당 24 비트, 48kHz 동기
IP 오디오 출력
  • 최대 16 채널 임베디드 오디오, 채널당 24 비트, 48kHz 동기
디지털 오디오 출력
  • 8 채널 HDMI 내장 오디오, 48kHz 샘플 속도, 동기
다운 스트림 키어
  • 비디오를 통한 알파 채널, 매트 또는 프레임 버퍼 또는 들어오는 비디오 또는 매트를 통한 프레임 버퍼 컨텐츠를 사용하여 최대 2K / HD 그래픽 지원
참조 및 LTC I / O
  • 1 x BNC 레퍼런스 또는 LTC 입력 중 선택 가능
레퍼런스
  • 아날로그 컬러 블랙 (1V) 또는 컴포지트 동기 (2 또는 4V) 또는 HD 3 단계 동기 (1V)
  • Genlock을 Ref In으로 설정하면 기준 입력이 75Ω으로 종료됩니다.
  • SMPTE ST 2022-6 / 7 환경에 적용 가능
등록 및 제어
  • 표준 IS-04 v1.2 및 IS-05 v1.0에 따라 SMPTE ST 2110에 대한 NMOS Tx / Rx 지원
  • SMPTE ST 2110 환경에 적용 가능
IP Clock
  • PTP PTPv2 / IEEE 1588-2008과 호환되는 PTP 지원
  • SMPTE ST 2110 환경에 적용 가능
사용자 인터페이스
  • 8 레인 PCIe 2.0
크기 (W x D x H)
  • 19.05mm × 209.55mm × 127mm (0.75 인치 × 8.25 인치 × 5 인치)
무게
  • 0.3 kg (0.7 lb)
전원
  • 표준 25W, 최대 27W
동작 환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
