KONA 5

최고의 퍼포먼스

₩4,180,000
(VAT포함)

KONA 제품 라인 최신 멤버의 막강한 힘을 사용하여 가장 까다로운 프로젝트를 수행합니다. KONA 5는 오늘날 까다로운 비디오 및 오디오 워크 플로우를 위해 설계된 AJA의 탁월한 8 레인 PCIe 3.0 I/O 카드 입니다.

HFR 8K / UltraHD2, 4K / UltraHD, 2K / HD, SD, Deep Color 및 / 또는 HDR로 작업하든 KONA 5가 제공하는 품질과 안도감을 경험하십시오. KONA 5는 10-bit 4:2:2 및 4:4:4 또는 심지어 12 비트* 색상 공간을 지원하여 12G / 6G / 3G-SDI로 인제스트 및 출력 할 수 있으며 HDMI 2.0 포트와 양방향 12G-SDI 포트는 적절한 소프트웨어, 다중 채널 캡처 및 스트리밍을 통해 캡처 및 패스쓰루를 위한 엄청난 유연성을 제공합니다.

HDR 워크플로우의 경우 KONA 5는 HDR 10 및 HLG *를 지원하여 HDMI 2.0 이상의 풍부한 색상을 제공합니다.
KONA 5는 작업자가 현재와 미래를 모두 대비할 수 있는 능력을 제공합니다.
* 응용 프로그램에 따라 다름

특징

  • 최대 8K/4K/UHD 50/60 fps 비디오 입력 및 출력
  • 4:4:4 및 4:2:2 워크 플로우 지원
  • 10 비트 4K / UltraHD 및 2K / 듀얼 링크 / HD / SD 입출력
  • 12 비트 컬러 지원 (애플리케이션에 따라 다름)
  • HDMI 2.0 출력 (4K / UltraHD HFR 4:2:2 10 비트)
  • HDR 10 지원 – HDMI 2.0a / CTA-861.3 에 따른 HDR 인포 프레임 메타 데이터
  • HLG (하이브리드 로그 감마) 지원
  • 8-Ch. AES / EBU, 8-Ch. 임베디드 HDMI 및 16 채널. 임베디드 SDI 디지털 오디오 I / O
  • 기준 입력 카드 (아날로그 블랙 버스트 또는 Tri-level)
  • 브레이크 아웃 케이블로 외부 연결 확장
  • 9핀 커넥터의 RS-422 지원
  • macOS, Windows 및 Linux 지원

전문 연결성 : 12G-SDI 및 HDMI 2.0

KONA 5는 레퍼런스 입력과 함께 4x 양방향 12G-SDI 스피곳을 자랑하며 12G-SDI 또는 6G-SDI 케이블 또는 쿼드 3G-SDI 케이블 하나로 4K / UltraHD I / O를 구현할 수 있습니다. 단일 3G-SDI 케이블 또는 이중 링크 1.5G-SDI로 2K / HD I / O를 구현할 수 있으며 동시에 SDI를 통한 캡처 및 모니터링을 동시에 수행 할 수 있습니다.

표준 크기의 HDMI 2.0 연결은 HDR, Deep Color 및 HFR 지원과 함께 모니터링 및 출력을 제공합니다. KONA 5는 포스트, 브로드 캐스트, 그래픽, 가상 세트, 프리 – 비즈 (pre-viz), 라이브 합성 등을위한 전문가의 선택입니다.

확장된 연결

KONA 5에는 AES, RS-422 제어 지원 및 참조 용으로 광범위한 연결을 제공하는 브레이크 아웃 케이블이 함께 제공됩니다.

  • 8 채널 AES / EBU (BNC)
  • 8 채널 AES / EBU (BNC) 출력
  • 제어용 RS-422 9 핀 커넥터
  • LTC 입출력

KONA 5는 SDI 인프라와의 즉각적인 호환성을 보장하기 위해 5개의 HDBNC와 풀사이즈 BNC “pigtails”이 함께 제공됩니다.

Apple Mac Pro 호환

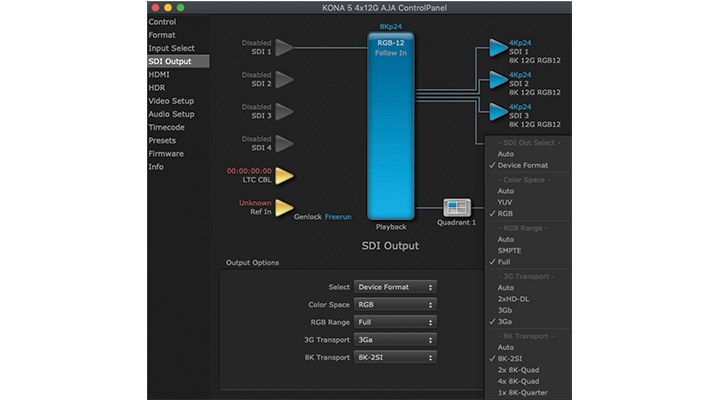

AJA는 메탈 호환성을 갖춘 AJA Control Room에 대한 지원과 다양한 응용 프로그램에 대한 광범위한 지원을 포함하여 새로운 Apple Mac Pro에 대한 완벽한 호환성을 제공합니다. 최대 8K까지 고해상도 워크플로우를 처리하는 프로덕션의 경우, KONA 5*는 멀티 채널 4K 및 8K 지원을 제공하는 새로운 데스크톱 제품에 완벽한 파트너입니다.

*Mac Pro 2019에 사용할 수 있도록 KONA 5를 주문하기 위한 특별 참고 사항

두 가지 선택 :
(1) PN: KONA-5-R0-S01은 Mac Pro 2019에서 PCIe 슬롯 전원을 사용하지만, 이 KONA 모델은 다른 Mac 또는 PC 호스트 시스템에서 사용해서는 안됩니다.
(2) PN KONA-5-R0은 ATX 전원을 사용하므로 다른 관련 Mac 또는 PC 호스트 시스템에서 사용할 수 있습니다. 그러나 Mac Pro 2019용 타사 ATX 케이블 키트가 필요합니다.

다른 KONA 또는 Io 제품에 대한 경고는 없습니다.

HDR

HDR (High Dynamic Range)은 표준 신호가 허용하는 것보다 더 넓고 풍부한 색상 범위, 훨씬 밝은 흰색 및 훨씬 더 진하고 어두운 검정을 표시하는 기능을 제공합니다. 이렇게하면 이미지에 더 역동적 인 표정이 생기고 자연스러운 진정한 삶의 색상이 청중에게 전달 될 수 있습니다.

KONA 5는 HDMI2.0a / CTA-861.3 및 HD에 따라 HDR Infoframe 메타 데이터가 포함 된 HLG 및 HDR 10을 지원하여 HDMI 디스플레이에 견고한 HDR 호환성을 제공합니다.

HDR 솔루션에 대한 자세한 내용은 다음을 참조하십시오.

워크 플로우

KONA 5는 다양한 워크 플로우에 강력한 차세대 성능을 제공합니다. 광범위하고 유연한 연결성은 KONA 5를 멀티 포맷 프로젝트의 중심에 놓을 것입니다.

동기화

KONA 5는 더 큰 제작물에 통합하기 위해 외부 참조에 고정 시키거나 LTC를 넣거나 빼내어 KONA 5로 캡처 한 영상에 적절한 타임 코드가 있는지 확인할 수 있습니다.

기계 제어

포함된 브레이크 아웃 케이블의 9 핀 RS-422 포트는 정확한 프레임 캡처 및 해고를 위해 다양한 외부 장치를 제어 할 수 있습니다.

Unreal Engine 4.22로 AR 지원

고화질 카메라에서 KONA 5를 사용하여 KONA 5로 실시간 영상을 캡처하고, 언리얼 엔진에서 생성된 가상 환경과 혼합하여 실시간 방송으로 전송합니다. 이는 방송사에 대한 수요가 증가하고 증강현실이 요구하는 방송에 충족됩니다.

디지털 영화 제작자들은 다음과 같은 새로운 워크플로우의 이점을 활용 할 수 있습니다. 촬영장에서 촬영하는 동안 전체 합성물을 실시간으로 볼 수 있는 기능을 사용하여 라이브 액션 VFX 작업을 강화할 수 있습니다. 결과적으로 재 촬영 횟수가 줄어들고 출연진이 강력한 성능을 위해 작업중인 가상 환경을 이해 할 수 있게되며, 후반 작업으로 원활한 전환의 이점과 함께 다양한 효율성과 비용 절감 효과를 얻을 수 있습니다.

KONA 5를 언리얼 엔진과 함께 사용하는 방법에 대한 빠른 시작 안내서입니다.

하드웨어 키잉

하드웨어 다운 스트림 키어가 내장되어 그래픽과 이미지를 실시간으로 입력 비디오에 쉽게 오버레이 할 수 있습니다.

368-support_thumb

최대의 지원

AJA 기술 지원은 업계 최고 중 하나로 인정되며 추가 비용없이 제공됩니다. Google 지원팀에서는 발생할 수있는 문제를 해결하고 최대한 빨리 업무를 처리 할 수 ​​있도록 귀하와 함께 노력할 것입니다.

완성

KONA 5는 MacOS, Windows 및 Linux를 지원하여 다양한 창의적인 애플리케이션을 위한 놀라운 4K 및 멀티 채널 전력을 제공합니다.

업계 최고의 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객이 이용할 수 있습니다. KONA 설치, 구성, 작동 또는 기술 문제에 대한 지원이 필요한 경우 AJA 지원팀과 협력할 수 있습니다.

KONA 제품은 3년 보증되며 제품 자체의 보증 조건에 대한 자세한 내용은 개별 제품 설명서를 참조하십시오.

기술 사양

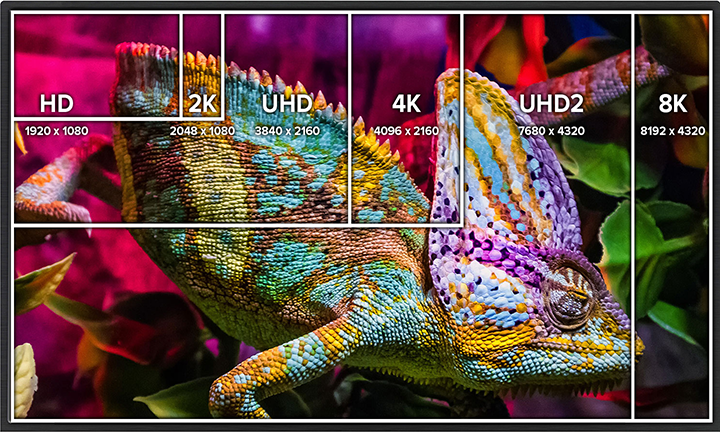

비디오 포맷•(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(UltraHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(4K) 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(UltraHD) 3840 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(2K) 2048 × 1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(HD) 1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1080i 50, 59.94, 60
•(HD) 720p 50, 59.94, 60
•(SD) 625i 50
•(SD) 525i 59.94

*참고 : 높은 프레임 속도 기능은 호스트 시스템 속성에 따라 다릅니다. 모든 시스템 및 구성이 모든 프레임 속도를 지원하는 것은 아닙니다.
디지털 비디오 입력•12G-SDI *, SMPTE-2082, 12 비트 *, 10 비트 및 8 비트
•6G-SDI *, SMPTE-2081, 10 비트 및 8 비트
•3G-SDI, SMPTE-259 / 292 / 296 / 424 / 425, 12 비트 *, 10 비트 및 8 비트
•4K / UltraHD 4 : 4 : 4 (4x BNC)
•1.5G-SDI, SMPTE 372M, 듀얼 링크 HD 4 : 4 : 4 (2x BNC), 12 비트 **, 10 비트 및 8 비트
•1.5G-SDI, SMPTE 292M, 싱글 링크 4 : 2 : 2 (1x BNC), 10 비트 및 8 비트

* 비트 깊이 지원은 응용 프로그램에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하십시오.

*참고 : KONA 5 SDI 커넥터는 HD BNC입니다
디지털 비디오 출력•12G-SDI *, SMPTE-2082, 12 비트 *, 10 비트 및 8 비트
•6G-SDI *, SMPTE-2081, 10 비트 및 8 비트
•3G-SDI, SMPTE-259 / 292 / 296 / 424, 12 비트 *, 10 비트 및 8 비트
•4K / UltraHD 4 : 4 : 4 (4x BNC)
•1.5G-SDI, SMPTE 372M, 듀얼 링크 HD 4 : 4 : 4 (2x BNC), 12 비트 **, 10 비트 및 8 비트
•1.5G-SDI, SMPTE 292M, 싱글 링크 4 : 2 : 2 (1x BNC), 10 비트 및 8 비트
•HDMI v2.0
•30/36 비트 / 픽셀, RGB 또는 YUV, 컬러 구성 요소 당 6Gbps
•4K, UltraHD, 2K, HD 및 SD (HFR 지원, 최대 60p (4 : 2 : 2), 10 비트 및 8 비트
•HDR10 지원 - HDMI 2.0a / CTA-861.3과 호환되는 HDR 인포 프레임 메타 데이터
•HLG 지원 - HDMI 2.0b / CTA-861-G와 호환 ***

* 비트 깊이 지원은 응용 프로그램에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하십시오.

** HDR 지원은 응용 프로그램에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하십시오.

*참고 : KONA 5 SDI 커넥터는 HD BNC입니다.
디지털 오디오 입력•16 채널, 24 및 16 비트 SDI 임베디드 오디오, 48 kHz 샘플 속도, 동기식
•8 채널, 24 및 16 비트 HDMI 임베디드 오디오, 48 kHz 샘플 속도, 동기식
•8 채널, 16 및 24 비트 AES / EBU 오디오, 48 kHz 샘플 속도, 동기식 또는 비동기식, 내부 샘플 속도 변환 (브레이크 아웃 케이블에서 4x BNC 사용)
디지털 오디오 출력•16 채널, 24 비트 SDI 임베디드 오디오, 48 kHz 샘플링 속도, 동기식
•8 채널, 24 비트 HDMI 임베디드 오디오, 48 kHz 샘플 속도, 동기식
•8 채널, 16 및 24 비트 AES / EBU 오디오, 48 kHz 샘플 속도, 동기식 또는 비동기식, 내부 샘플 속도 변환 (브레이크 아웃 케이블에서 4x BNC 사용)
다운 스트림 키어•비디오, 매트 또는 프레임 버퍼를 통한 알파 채널 또는 들어오는 비디오 또는 매트 이상의 프레임 버퍼 콘텐츠로 그래픽 지원
레퍼런스•PCIe 브래킷에서 1x HD-BNC를 통해 아날로그 색상 검정 (1V) 또는 복합 동기 (2 또는 4V) 또는 HD 3 레벨 동기 (1V)
•Genlock이 Ref In으로 설정된 경우 기준 입력이 75ohm으로 종단 됨
타임 코드•LTC 타임 코드 입력 및 출력 (브레이크 아웃 케이블에 2x BNC 사용)
•LTC 타임 코드 입력 (PCIe 카드의 2 핀 헤더 사용)
•LTC 타임 코드 입력 (PCIe 브래킷에 HD-BNC 사용
PCI 인터페이스•8 레인 PCIe 3.0
머신 컨트롤•RS-422, 소니 9 핀 프로토콜 (브레이크 아웃 케이블 사용)
9 핀 D 커넥터 핀 출력은 다음과 같습니다.

1

GND

2

RX-

3

TX+

4

GND

5

No Connection

6

GND

7

RX+

8

TX-

9

GND

Shell

GND

소음•<50dBA (자유 대기에서 1m에서 A- 가중)
크기 (W x D x H)•19.05 x 175.26 x 127.00 mm(0.75 "x 6.9"x 5.0 ")
무게•PCIe 카드 : 0.3kg (0.6lbs)
•케이블 (모두 결합) : 0.6 kg(1.3lbs)
파워•28W (일반), 최대 35W
환경•안전 작동 온도 : 0 ~ 40 C (32 ~ 104 F)
•안전한 보관 온도 (전원 꺼짐) : -40 ~ 60 C (-40 ~ 140 F)
•정상 작동시 상대 습도 : 10-90 % (비 응축)
•작동 고도 : <3000 미터 (<10,000 피트)
