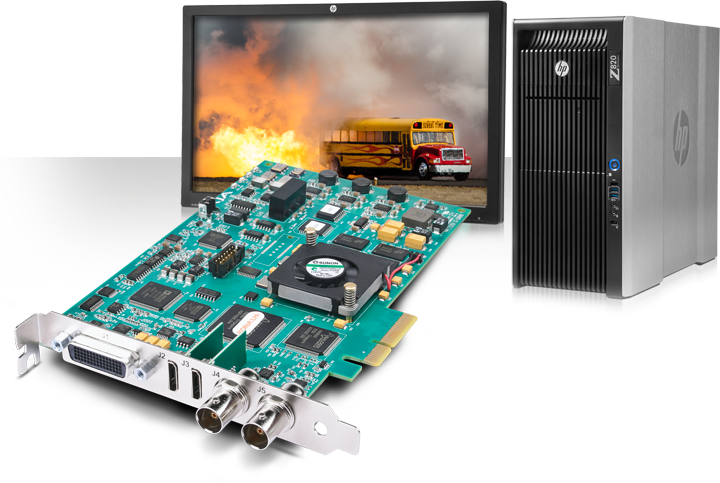

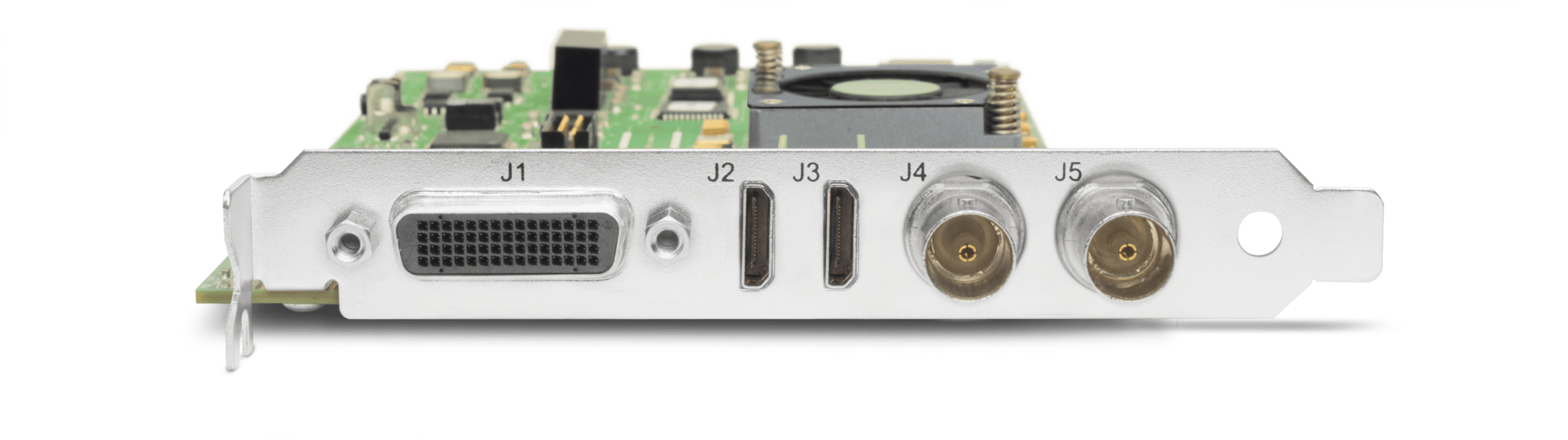

KONA LHi

멀티포맷 아날로그 및 디지털 I/O

₩2,150,000
(VAT포함)

아날로그와 디지털 쌍방의 SD 및 HD 워크 플로우를 지원하는 매우 유연한 카드입니다.

유연한 워크 플로우



KONA LHi는 필요한 연결에 따라 다양한 포맷, 프레임 레이트, 오디오 / 비디오 소스를 제공합니다. KONA LHi은 아날로그 장치와 최신 3G-SDI 및 HDMI 호환 제품 사이의 격차를 해소하고 저렴한 강력하고 사용하기 쉬운 제품으로 전문가 수준의 비디오 편집, 모니터링, 마스터 링을 실현합니다 .

다용도 연결성



HDMI 지원 카메라에서 HD-SDI VTR에 이르기까지 모든 것을 연결할 수있는 KONA LHi는 10 비트 또는 8 비트 비 압축 비디오, 2 채널 AES 디지털 오디오 및 8 채널 SDI 임베디드 디지털을 포함한 완벽한 호환성을 제공합니다.

컴포지트, S-Video 또는 SD / HD 컴포넌트 비디의 입출력과 2 채널 밸런스드 아날로그 오디오 입출력 및 유연한 SD 및 HD 포스트 프로덕션을위한 하드웨어 기반의 방송 품질업, 다운, 크로스 컨버팅을 제공합니다.

HDMI 통합



KONA LHi는 HDMI 1.3a를 지원하고 있기 때문에 비디오 밴딩을 제거하여 그라데이션과 풍부한 색채 팔레트를 유지한 10-bit 비디오를 “딥 컬러”해당 모니터에 보낼 수 있습니다. 수신하는 HDMI 신호를 KONA LHi의 SDI 출력으로 전송하여 보다 전문적인 환경에서 사용할 수 있습니다.

AJA 하드웨어 변환



KONA LHi는 전체 10-bit 방송용 움직임 적응 형 SD에서 HD로 업 컨버전의 HD – HD 크로스 전환, HD에서 SD로 다운 컨버전 및 자동 HD / SD 12-bit 컴포넌트 아날로그 출력 기능이 있습니다 . KONA LHi의 변환은 하드웨어 기반하기 때문에 수집 중에도 재생 중에도 항상 사용할 수 있습니다.

출력은 개별적으로 설정할 수 있기 때문에 HD와 SD의 동시 출력이 가능합니다. 또는 720이나 1080 등 2 가지 종류의 HD를 크로스 전환하여 동시 출력 할 수 있습니다.

RS-422 컨트롤



동고의 브레이크 아웃 케이블 또는 옵션의 KLHi-BOX 브레이크 아웃 박스에서 9 핀 RS-422 연결을 사용할 수 있기 때문에 KONA LHi는 외부 장치를 제어하여 프레임을 정확히 수집하고 해고 할 수 있습니다 .

광범위한 소프트웨어 지원



AJA 하드웨어, 편집, 시각 효과, 그래픽, 기타 다수의 전문 소프트웨어에 의해 지원되며 동일한 AJA 장치 동일한 시스템에서 다양한 응용 프로그램을 사용할 수 있습니다. 또한 AJA는 특정 소프트웨어 패키지를 실행하지 않고 AJA 하드웨어의 파워를 활용할 수있는 다양한 무료 프로그램이 포함되어 있습니다. 이렇게하면 귀중한 자원을 필요 이상으로 사용하지 않고 자신의 워크 플로를 만들 수 있습니다.

※이미지를 클릭하면 전체 연결을 볼 수 있습니다.

KLHi-Box로

연결 확장

옵션 KHLi-Box 브레이크 아웃 박스를 사용하면 KONA LHi를 랙 환경에 쉽게 통합 할 수 있기 때문에 모든 비디오 및 오디오 연결에 빠르게 액세스 할 수 있습니다. 다른 연결 계통에는 BNC 디지털 AES / EBU 커넥터 및 RCA 오디오 모니터링 잭이 있습니다.

기술 사양

비디오 포맷
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
  • (2K) 2048 x 1080PsF 23.98 24
  • (HD) 1080i 25 29.97 30
  • (HD) 1080PsF 23.98 24
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97
소프트웨어 의존 포맷

※ 이러한 형식은 특정 소프트웨어의 기능에 따라 일반 오버 더 와이어 형식은 없습니다.

  • 525i 23.98
  • 720p 23.98
디지털 비디오 입력
  • 3G / SD / HD SDI, SMPTE-259 / 292 / 296 / 424, 8-bit 또는 10-bit
  • Single Link 4 : 2 : 2 (BNC x 1)
  • HDMI v1.3 30 bits / pixel RGB 또는 YUV 2.25 Gbps, SD, HD, 1080p-50 / 60 (mini-HDMI x 1)
아날로그 비디오 입력
  • 컴포지트 / S-Video (Y / C) (BNC x 1 / BNC x 2 + 어댑터)
  • NTSC, NTSCJ, PAL
  • 컴포넌트 (BNC x 3)
  • HD : YPbPr, RGB
  • SD : YPbPr, RGB (컴포넌트 모드)
  • SMPTE / EBU N10, Betacam 525 line, Betacam 525J, RGB
  • 12-bit D / A, 8 배 오버 샘플링
  • +/- 0.2 dB ~ 5.0 MHz Y 주파수 응답
  • +/- 0.2 dB ~ 1 MHz C 주파수 응답
  • 0.5 % 2T 펄스 응답
  • <1 % 미분 위상 (DP)
  • <1 % 차동 이득 (DG)
  • <1 ns Y / C delay inequity (딜레이 불균등)
디지털 비디오 출력
  • 3G / SD / HD SDI, SMPTE-259 / 292 / 296 / 424
  • Single Link 4 : 2 : 2 또는 4 : 4 : 4 (BNC x 1)
  • HDMI v1.3 30 bits / pixel RGB 또는 YUV 2.25 Gbps, SD, HD, 1080p-50 / 60 (mini-HDMI x 1)
디지털 오디오 입력
  • 8 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 2 채널 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (브레이크 아웃 케이블에 의한 XLR x 1 또는 옵션의 KLHi-Box 사용)
디지털 오디오 출력
  • 16 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 16 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기화 (옵션의 K3G-Box에서 BNC x 8을 사용)
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (BNC x 4 탈주 케이블을 사용)
아날로그 오디오 입력
  • 2 채널 24-bit D / A 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (브레이크 아웃 케이블에 의한 XLR x 2 또는 옵션의 KLHi-Box 사용)
  • + 24dbu 풀 스케일 디지털
  • + 0.2db 20 ~ 20kHz 주파수 응답
디지털 오디오 출력
  • 8 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 2 채널 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (브레이크 아웃 케이블에 의한 XLR x 1 또는 옵션의 KLHi-Box 사용)
아날로그 오디오 출력
  • 2 채널 24-bit D / A 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (브레이크 아웃 케이블에 의한 XLR x 2 또는 옵션의 KLHi-Box 사용)
  • + 24dbu 풀 스케일 디지털 (0dbFS)
  • + 0.2db 20 – 20kHz 주파수 응답
  • 2 채널 언밸런스 드 출력 (옵션 KLHi-Box에 따르면 RCA x 2 잭 사용)
업 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 필라 박스 4 : 3 : 양쪽에 검은 띠를 붙이고, 4 : 3 이미지를 화면 중앙에 배치합니다.
  • 줌 14 : 9 : 4 : 3 이미지를 조금 확대 양 옆에 검은 띠를 추가하면 14 : 9 화면비합니다.
  • 줌 레터 박스 : 이미지를 전체 화면으로까지 확대합니다.
  • 줌 와이드 : 확대 및 수평 지연을 조합하여 16 : 9 화면합니다. 그러면 화면 비율이 다소 변경 될 수 있습니다
다운 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 레터 박스 : 위아래 검은 띠가 이미지 영역에 추가 된 이미지를 축소합니다. 화면 비율은 변경되지 않습니다.
  • 자르기 : 새로운 화면 크기에 맞게 이미지가 잘립니다
크로스 컨버전
  • 하드웨어 10-bit
  • 1080i에서 720p
  • 720p에서 1080i
  • 720p에서 1080PsF
SD 간의 비율 변환
  • 레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
  • H 자르기 : 이미지에 수평 지연 효과를 적용합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
  • SD 필러 박스 : 양쪽에 검은 색 테두리를 붙여 화면의 중앙에 아나모픽 이미지를 배치 한 이미지를 화면 중앙에 생성합니다.
  • V 크롭 : SD 레터 박스 소재를 아나모픽 이미지로 변환합니다.
레퍼런스 입력
  • 아날로그 색상 블랙 (1V) 또는 컴포지트 싱크 (2V 또는 4V) ※ 3 값 싱크 지원
  • 루핑
  • 옵션 KLHi-Box에서 75Ω 터미네이션
머신 컨트롤
  • RS-422, Sony 9 핀 프로토콜 (DB-25 브레이크 아웃 케이블 또는 옵션의 KLHi-Box를 사용)
  • 9 핀 D 커넥터의 핀 배열 (아래 표) :
1 GND
2 RX-
3 TX +
4 GND
5 No Collection
6 GND
7 RX +
8 TX-
9 GND
Shell GND
크기 (W x D x H)
  • 19.05mm x 209.55mm x 127mm (7.5 인치 x 8.25 인치 x 5.0 인치)
무게
  • 0.4 kg (0.7 lb)
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 브레이크 아웃 케이블 x 1
  • HDMI 케이블 x 1
옵션
  • KLHi-Box (KONA LHi 용 1RU 브레이크 아웃 박스)
  • KLHiBOX-CBL-5M (KLHi-Box 용 옵션 5m 케이블 세트)
KLHi-Box 브레이크 아웃 박스 (옵션)
브레이크 아웃 케이블 (포함)
KONA LHi 개요

유연한 워크 플로우



KONA LHi는 필요한 연결에 따라 다양한 포맷, 프레임 레이트, 오디오 / 비디오 소스를 제공합니다. KONA LHi은 아날로그 장치와 최신 3G-SDI 및 HDMI 호환 제품 사이의 격차를 해소하고 저렴한 강력하고 사용하기 쉬운 제품으로 전문가 수준의 비디오 편집, 모니터링, 마스터 링을 실현합니다 .

다용도 연결성



HDMI 지원 카메라에서 HD-SDI VTR에 이르기까지 모든 것을 연결할 수있는 KONA LHi는 10 비트 또는 8 비트 비 압축 비디오, 2 채널 AES 디지털 오디오 및 8 채널 SDI 임베디드 디지털을 포함한 완벽한 호환성을 제공합니다.

컴포지트, S-Video 또는 SD / HD 컴포넌트 비디의 입출력과 2 채널 밸런스드 아날로그 오디오 입출력 및 유연한 SD 및 HD 포스트 프로덕션을위한 하드웨어 기반의 방송 품질업, 다운, 크로스 컨버팅을 제공합니다.

HDMI 통합



KONA LHi는 HDMI 1.3a를 지원하고 있기 때문에 비디오 밴딩을 제거하여 그라데이션과 풍부한 색채 팔레트를 유지한 10-bit 비디오를 “딥 컬러”해당 모니터에 보낼 수 있습니다. 수신하는 HDMI 신호를 KONA LHi의 SDI 출력으로 전송하여 보다 전문적인 환경에서 사용할 수 있습니다.

AJA 하드웨어 변환



KONA LHi는 전체 10-bit 방송용 움직임 적응 형 SD에서 HD로 업 컨버전의 HD – HD 크로스 전환, HD에서 SD로 다운 컨버전 및 자동 HD / SD 12-bit 컴포넌트 아날로그 출력 기능이 있습니다 . KONA LHi의 변환은 하드웨어 기반하기 때문에 수집 중에도 재생 중에도 항상 사용할 수 있습니다.

출력은 개별적으로 설정할 수 있기 때문에 HD와 SD의 동시 출력이 가능합니다. 또는 720이나 1080 등 2 가지 종류의 HD를 크로스 전환하여 동시 출력 할 수 있습니다.

RS-422 컨트롤



동고의 브레이크 아웃 케이블 또는 옵션의 KLHi-BOX 브레이크 아웃 박스에서 9 핀 RS-422 연결을 사용할 수 있기 때문에 KONA LHi는 외부 장치를 제어하여 프레임을 정확히 수집하고 해고 할 수 있습니다 .

광범위한 소프트웨어 지원



AJA 하드웨어, 편집, 시각 효과, 그래픽, 기타 다수의 전문 소프트웨어에 의해 지원되며 동일한 AJA 장치 동일한 시스템에서 다양한 응용 프로그램을 사용할 수 있습니다. 또한 AJA는 특정 소프트웨어 패키지를 실행하지 않고 AJA 하드웨어의 파워를 활용할 수있는 다양한 무료 프로그램이 포함되어 있습니다. 이렇게하면 귀중한 자원을 필요 이상으로 사용하지 않고 자신의 워크 플로를 만들 수 있습니다.

※이미지를 클릭하면 전체 연결을 볼 수 있습니다.

KLHi-Box로

연결 확장

옵션 KHLi-Box 브레이크 아웃 박스를 사용하면 KONA LHi를 랙 환경에 쉽게 통합 할 수 있기 때문에 모든 비디오 및 오디오 연결에 빠르게 액세스 할 수 있습니다. 다른 연결 계통에는 BNC 디지털 AES / EBU 커넥터 및 RCA 오디오 모니터링 잭이 있습니다.
사양

기술 사양

비디오 포맷
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
  • (2K) 2048 x 1080PsF 23.98 24
  • (HD) 1080i 25 29.97 30
  • (HD) 1080PsF 23.98 24
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97
소프트웨어 의존 포맷

※ 이러한 형식은 특정 소프트웨어의 기능에 따라 일반 오버 더 와이어 형식은 없습니다.

  • 525i 23.98
  • 720p 23.98
디지털 비디오 입력
  • 3G / SD / HD SDI, SMPTE-259 / 292 / 296 / 424, 8-bit 또는 10-bit
  • Single Link 4 : 2 : 2 (BNC x 1)
  • HDMI v1.3 30 bits / pixel RGB 또는 YUV 2.25 Gbps, SD, HD, 1080p-50 / 60 (mini-HDMI x 1)
아날로그 비디오 입력
  • 컴포지트 / S-Video (Y / C) (BNC x 1 / BNC x 2 + 어댑터)
  • NTSC, NTSCJ, PAL
  • 컴포넌트 (BNC x 3)
  • HD : YPbPr, RGB
  • SD : YPbPr, RGB (컴포넌트 모드)
  • SMPTE / EBU N10, Betacam 525 line, Betacam 525J, RGB
  • 12-bit D / A, 8 배 오버 샘플링
  • +/- 0.2 dB ~ 5.0 MHz Y 주파수 응답
  • +/- 0.2 dB ~ 1 MHz C 주파수 응답
  • 0.5 % 2T 펄스 응답
  • <1 % 미분 위상 (DP)
  • <1 % 차동 이득 (DG)
  • <1 ns Y / C delay inequity (딜레이 불균등)
디지털 비디오 출력
  • 3G / SD / HD SDI, SMPTE-259 / 292 / 296 / 424
  • Single Link 4 : 2 : 2 또는 4 : 4 : 4 (BNC x 1)
  • HDMI v1.3 30 bits / pixel RGB 또는 YUV 2.25 Gbps, SD, HD, 1080p-50 / 60 (mini-HDMI x 1)
디지털 오디오 입력
  • 8 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 2 채널 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (브레이크 아웃 케이블에 의한 XLR x 1 또는 옵션의 KLHi-Box 사용)
디지털 오디오 출력
  • 16 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 16 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기화 (옵션의 K3G-Box에서 BNC x 8을 사용)
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (BNC x 4 탈주 케이블을 사용)
아날로그 오디오 입력
  • 2 채널 24-bit D / A 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (브레이크 아웃 케이블에 의한 XLR x 2 또는 옵션의 KLHi-Box 사용)
  • + 24dbu 풀 스케일 디지털
  • + 0.2db 20 ~ 20kHz 주파수 응답
디지털 오디오 출력
  • 8 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 2 채널 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (브레이크 아웃 케이블에 의한 XLR x 1 또는 옵션의 KLHi-Box 사용)
아날로그 오디오 출력
  • 2 채널 24-bit D / A 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (브레이크 아웃 케이블에 의한 XLR x 2 또는 옵션의 KLHi-Box 사용)
  • + 24dbu 풀 스케일 디지털 (0dbFS)
  • + 0.2db 20 – 20kHz 주파수 응답
  • 2 채널 언밸런스 드 출력 (옵션 KLHi-Box에 따르면 RCA x 2 잭 사용)
업 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 필라 박스 4 : 3 : 양쪽에 검은 띠를 붙이고, 4 : 3 이미지를 화면 중앙에 배치합니다.
  • 줌 14 : 9 : 4 : 3 이미지를 조금 확대 양 옆에 검은 띠를 추가하면 14 : 9 화면비합니다.
  • 줌 레터 박스 : 이미지를 전체 화면으로까지 확대합니다.
  • 줌 와이드 : 확대 및 수평 지연을 조합하여 16 : 9 화면합니다. 그러면 화면 비율이 다소 변경 될 수 있습니다
다운 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 레터 박스 : 위아래 검은 띠가 이미지 영역에 추가 된 이미지를 축소합니다. 화면 비율은 변경되지 않습니다.
  • 자르기 : 새로운 화면 크기에 맞게 이미지가 잘립니다
크로스 컨버전
  • 하드웨어 10-bit
  • 1080i에서 720p
  • 720p에서 1080i
  • 720p에서 1080PsF
SD 간의 비율 변환
  • 레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
  • H 자르기 : 이미지에 수평 지연 효과를 적용합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
  • SD 필러 박스 : 양쪽에 검은 색 테두리를 붙여 화면의 중앙에 아나모픽 이미지를 배치 한 이미지를 화면 중앙에 생성합니다.
  • V 크롭 : SD 레터 박스 소재를 아나모픽 이미지로 변환합니다.
레퍼런스 입력
  • 아날로그 색상 블랙 (1V) 또는 컴포지트 싱크 (2V 또는 4V) ※ 3 값 싱크 지원
  • 루핑
  • 옵션 KLHi-Box에서 75Ω 터미네이션
머신 컨트롤
  • RS-422, Sony 9 핀 프로토콜 (DB-25 브레이크 아웃 케이블 또는 옵션의 KLHi-Box를 사용)
  • 9 핀 D 커넥터의 핀 배열 (아래 표) :
1 GND
2 RX-
3 TX +
4 GND
5 No Collection
6 GND
7 RX +
8 TX-
9 GND
Shell GND
크기 (W x D x H)
  • 19.05mm x 209.55mm x 127mm (7.5 인치 x 8.25 인치 x 5.0 인치)
무게
  • 0.4 kg (0.7 lb)
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 브레이크 아웃 케이블 x 1
  • HDMI 케이블 x 1
옵션
  • KLHi-Box (KONA LHi 용 1RU 브레이크 아웃 박스)
  • KLHiBOX-CBL-5M (KLHi-Box 용 옵션 5m 케이블 세트)
부속품 옵션
KLHi-Box 브레이크 아웃 박스 (옵션)
브레이크 아웃 케이블 (포함)
