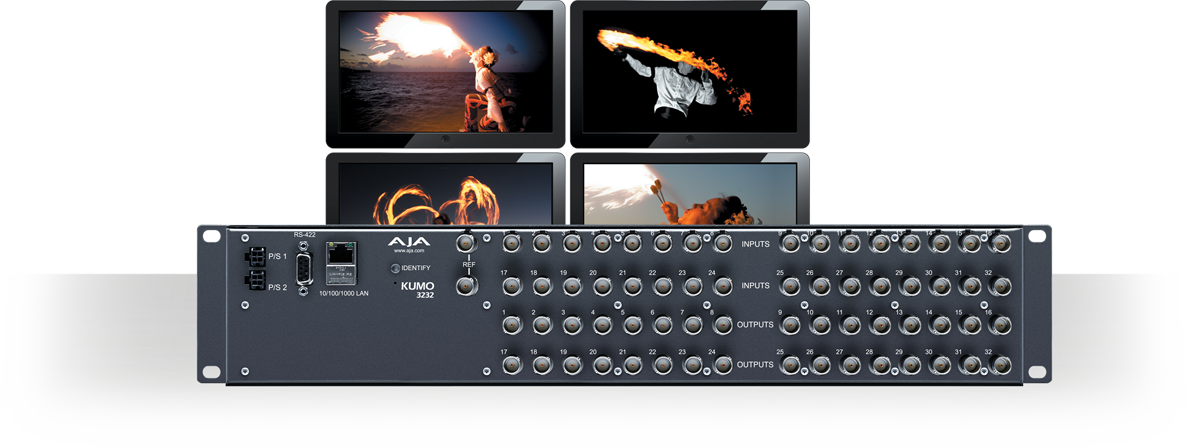

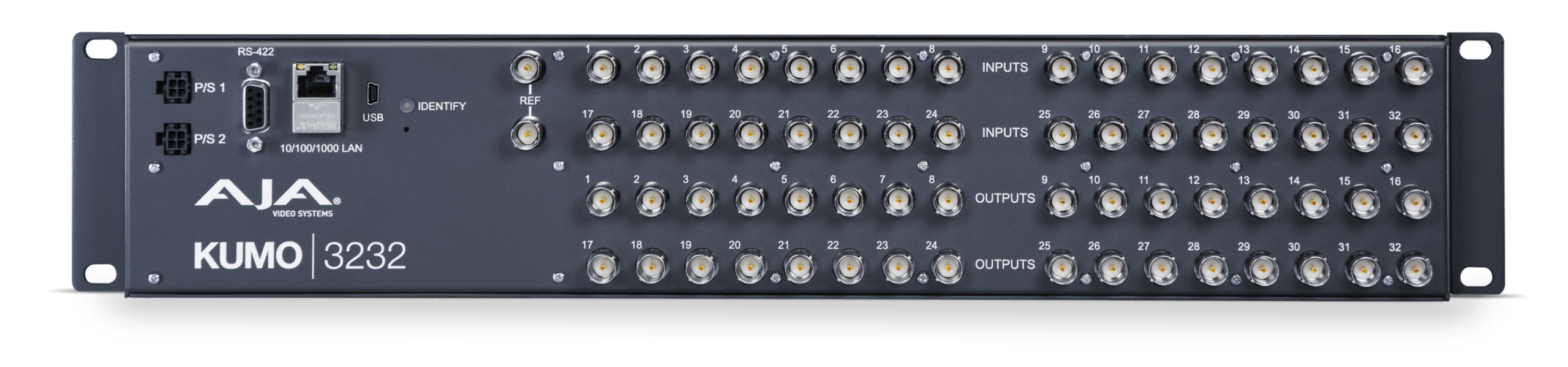

KUMO 3232

소형 32×32 3G-SDI 라우터

₩6,919,000
(VAT포함)

KUMO 3232

Overview

Routers

소개

KUMO 3232는 32개의 3G-SDI 입력과 32개의 3G-SDI 출력으로 3G-SDI/1.5G-SDI를 지원하는 컴팩트한 2RU 프로파일을 유지하면서 중간 크기의 구성을 위한 향상된 용량을 제공합니다. 듀얼 및 쿼드 포트 라우팅 제어를 지원하여 사용자가 듀얼 링크 및 쿼드 링크 4K/UltraHD 워크플로우를 위해 여러 입력 및 출력을 그룹화할 수 있습니다.

KUMO 3G-SDI 라우터는 싱글 링크 1080p/HD/SD, 하이 프레임 레이트(HFR) 및 딥 컬러 포맷을 지원합니다. 이 라우터는 KUMO CP 및 CP2를 사용하여 네트워크 기반 및/또는 물리적 제어를 제공하며, AJA의 eMini-Setup 소프트웨어를 통해 IP 주소를 구성하기 위한 USB 포트를 제공합니다.

모든 AJA KUMO 제품과 동일한 품질 표준에 따라 제작된 KUMO 3232는 우편 시설 및 이동 트럭과 같이 크기, 성능, 용량의 균형이 중요한 모든 상황에 이상적인 선택입니다.

.

특징

  • 32x 3G-SDI 입력 및 출력
  • 휴대가 간편한 소형 폼 팩터
  • 최대 4K/UltraHD 해상도를 위한 듀얼 및 쿼드 포트 라우팅 지원
  • 이중화 전원 공급 장치(옵션)
  • 라우터당 8개의 살보
  • 원격 제어를 위한 임베디드 웹 서버
  • USB 포트를 통한 IP 주소 구성 및 PC/Mac용 AJA eMini-Setup 소프트웨어 제공
  • 5년 보증

강력한 신호 제어

UMO의 강력한 크로스 포인트 라우팅 매트릭스는 추가 패치 패널 또는 분배 증폭기 없이도 모든 입력을 여러 출력에 매핑합니다. 단일 입력을 모든 출력으로 라우팅하여 KUMO를 저렴한 분배 증폭기로 사용하십시오. 이러한 방식으로 KUMO 6464가 여러 배전 증폭기 대신 사용될 수 있습니다.

4K 워크 플로우가 지속적으로 발전함에 따라 KUMO 라우터도 성장할 수 있습니다. 간단한 설정 변경을 통해 KUMO 라우터를 이중 경로 및 쿼드 포트 라우팅에 맞게 구성 할 수 있으므로 사용자는 이중 링크, 4K 및 UltraHD 워크 플로우를 위해 여러 입출력을 그룹화 할 수 있습니다. 이를 통해 프로덕션 또는 포스트 설비 전체에서 비 압축 또는 Raw 4K 및 UltraHD 신호를 원활하게 라우팅 할 수 있습니다. 그런 다음 필요에 따라 라우터를 HD / SD로 다시 전환하여 시설에서 거의 모든 형식을 유연하게 라우팅 할 수 있습니다.

컴팩트 라우팅

KUMO 컴팩트 SDI 라우터는 강력한 신호 제어 기능을 제공하며 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI 및 SD-SDI에서 SMPTE 사양을 능가하는 전체 방송 사양을 지원합니다. 초소형 1RU 및 2RU 및 4RU 형식은 중계차 및 편집실, 기업 비디오 설치 또는 라이브 연극 A / D 센터에 이르기까지 방송, 프로덕션 또는 포스트 프로덕션 환경에 가장 적합합니다.

12G-SDI의 경우 KUMO 3232-12G  는 32x 12G-SDI 입출력을, KUMO 1616-12G  는 16x 12G-SDI 입출력을 지원합니다.

3G-SDI의 경우 64x 3G-SDI 입출력 용 KUMO 6464 , 32x 3G-SDI 입출력 용 KUMO 3232, 16x 3G-SDI 입출력 용 KUMO 1616 , 16x 3G-SDI 입력 및 4x 3G 용 KUMO 1604 -SDI 출력.

Salvo의 심플함

Salvos를 사용하면 버튼 하나만 누르면 특정 소스와 목적지를 연결하는 사전 정의된 크로스포인트 세트를 신속하게 라우팅할 수 있습니다. 살보는 원하는 경로를 설정하고 KUMO 라우터 웹 UI의 버튼에 저장하기만 하면 쉽게 생성할 수 있습니다.

최대 8개의 살보를 KUMO 라우터에 저장할 수 있으며, KUMO 라우터의 웹 UI, GVG 네이티브 프로토콜 오버 이더넷, RS-422 및/또는 AJA KUMO CP2 살보 버튼을 통해 즉각적으로 불러올 수 있습니다.

방송 표준 신뢰성

중요한 방송, 제작 및 사후 환경을 위해 설계된 KUMO 라우터는 SMPTE 사양을 초과하는 AJA 표준에 맞게 제작되었습니다. 듀얼 리던던시 형 전원 공급 장치와 결합 된 프리미엄 구성 요소를 사용하면 예기치 않은 전원 공급 장치 고장시에도 최상의 신호 품질과 최대 가동 시간을 보장합니다.

중복 전원 공급 장치

라우팅은 신호 매트릭스 요구 사항의 핵심으로, 하나의 중요한 장치를 다른 장치에 연결합니다. 전원 공급 장치에 장애가 발생할 경우 가동 시간을 극대화하기 위해 KUMO는 운영 중단 없이 페일오버할 수 있는 이중화 전원 공급 장치 옵션을 제공합니다.

간단한 설치 및 구성

임베디드 Linux를 실행하는 KUMO 라우터는 네트워크 준비가 되어 있으며 추가 소프트웨어 없이도 웹 브라우저를 통해 강력한 HTTP 제어 및 모니터링을 지원합니다.

KUMO의 USB 포트 연결을 통해 무료 AJA eMini-Setup 소프트웨어를 사용하여 손쉽게 IP를 구성할 수 있습니다. KUMO의 자동 감지 Bonjour™/Zeroconf 프로토콜은 네트워크 구성도 자동으로 이루어질 수 있음을 의미하며, 네트워크 또는 컴퓨터에 KUMO를 연결하기만 하면 시스템이 자체 구성되어 바로 사용할 수 있습니다. 또는 표준 네트워크 구성을 사용하면 기본 IP 주소를 통해 각 KUMO에 액세스할 수 있습니다. 웹 브라우저를 사용하여 KUMO에 연결하면 전체 TCP/IP 설정을 구성하고, KUMO 라우터를 선택하고 이름을 지정하고, 소스 및 대상 이름을 지정하고, 크로스포인트 선택 및 살보 실행을 포함한 모든 운영 기능을 수행할 수 있습니다.

KUMO 라우터는 RS-422 또는 이더넷을 통한 업계 표준 Grass Valley Native 프로토콜을 사용하여 기존 인프라와 쉽게 통합할 수 있습니다. 또한 이더넷 네트워크 연결을 통해 네트워크에 연결된 기기의 모든 웹 브라우저에서 모든 KUMO 라우터를 제어할 수 있으므로 어느 위치에서든 필요한 제어가 가능합니다.

KUMO CP2 및 KUMO CP

KUMO CP2 및 KUMO CP는 독립형 또는 네트워크 구성에서 사용할 수 있는 옵션 컨트롤 패널입니다.

이더넷을 통해 KUMO 라우터와 동일한 네트워크에 연결하면 컴퓨터 없이도 어느 위치에서나 KUMO CP 및 KUMO CP2를 완벽하게 제어할 수 있습니다. 하나의 제어판에서 최대 4대의 KUMO 라우터를 제어할 수 있습니다.

KUMO CP2는 KUMO 3232-12G까지 KUMO 제품군의 모든 32개 입력 및 32개 출력에 직접 액세스할 수 있으며, Shift 키 클릭 한 번으로 KUMO 6464 모델의 64개 입력 및 출력을 모두 처리할 수 있습니다. 또한 이 컨트롤 패널은 KUMO 라우터의 8개의 살보에 대한 직접 제어 기능도 제공합니다.

합리적인 격

중계차, 편집실 또는 AV 플라이 팩이든, 예산에 맞는 금액에서 필요로하는 라우팅 성능은 손에 들어갑니다. KUMO 라우터는 매우 합리적인 가격으로 기존의 DA 대신 사용하여 여러 위치에 신호를 분배 할 수 있습니다. KUMO 라우터는 최고의 품질 기준을 유지하면서 놀라운 가격 대비 성능 비율을 제공합니다.

최고의 지원

AJA의 기술 지원은 업계 최고 수준으로 인정받고 있으며 모든 AJA 고객이 이용할 수 있습니다. KUMO 설치, 구성, 운영과 관련하여 도움이 필요하거나 기술적인 문제가 발생하면 AJA 지원팀에서 고객과 협력하여 문제를 해결해 드립니다.

KUMO 제품에는 5년의 넉넉한 보증이 적용됩니다. 제품 자체에 대한 보증 조건에 대한 자세한 내용은 개별 제품 설명서를 참조하세요.

기술 사양

비디오 포맷
  • 270Mbps, 1.5Gbps, 3Gbps SDI, SMPTE-259 / 292 / 424
  • 270Mbps DVB-ASI
디지털 비디오 입력
  • 3G-SDI 입력
  • BNC x 32, SMPTE-259/292/424
디지털 비디오 출력
  • 3G-SDI 출력
  • 비 반전
  • BNC x 32
보조 데이터
  • 오디오를 포함한 모든 SDI 임베디드 보조 데이터를 전달합니다.
Salvo
  • 각 KUMO 라우터에는 최대 8개의 Salvo를 구성하고 저장할 수 있습니다.
케이블 이퀄라이제이션

(벨든 1694A)

  • 3Gbps, 140m
  • 1.5Gbps, 200m
  • 270Mbps, 400m
리클러킹
  • 270Mbps, 1.483Gbps, 1,485Gbps, 2.966Gbps, 2.970Gbps – 자동 선택
모드 전환
  • Single Link, Dual Link, Quad Link 모드
  • SMPTE RP-168에 대해 수직 블랭킹
Control Panel 호환성
  • AJA KUMO CP – 1RU XY 이더넷 제어판
  • AJA KUMO CP2 – 2RU XY 이더넷 제어판
레퍼런스 입력
  • 외부 BNC x 2
  • 루핑 종결 없음
  • 블랙 버스트 또는 3 값 싱크
네트워크 인터페이스
  • 10/100/1000 Ethernet (RJ-45)
  • Grass Valley 표준 프로토콜
  • 원격 제어를위한 임베디드 웹 서버
USB 인터페이스
  • AJA eMini-Setup을 사용한 IP 구성용 미니 USB 1개
시리얼 인터페이스
  • 암 DB-9 x 1, RS-422
  • Grass Valley 표준 프로토콜
  • 9핀 D 커넥터 핀 배치는 다음과 같습니다.
    1 GND
    2 TX-
    3 RX +
    4 GND
    5 No Collection
    6 GND
    7 TX +
    8 RX-
    9 GND
    Shell GND
크기 (W x D x H)
  • 2RU, 441.96mm x 39.12mm x 88.9mm
무게
  • 2.1 kg (4.6 lb)
전원
  • 외부 전원 공급 장치 필요
    • 인클로저: 이중, 중복, 10-14VDC 조정, 4핀 Molex, 일반 18W, 최대 43.2W
    • AC 어댑터, 포함: 100-240VAC, 50/60Hz, 범용 입력, 60W
    • 옵션 예비 AC 어댑터(별매), KUMO-PWR
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 저장 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 작동 습도 : 10 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 전원 어댑터 x 1
  • 전원 케이블 x 1
