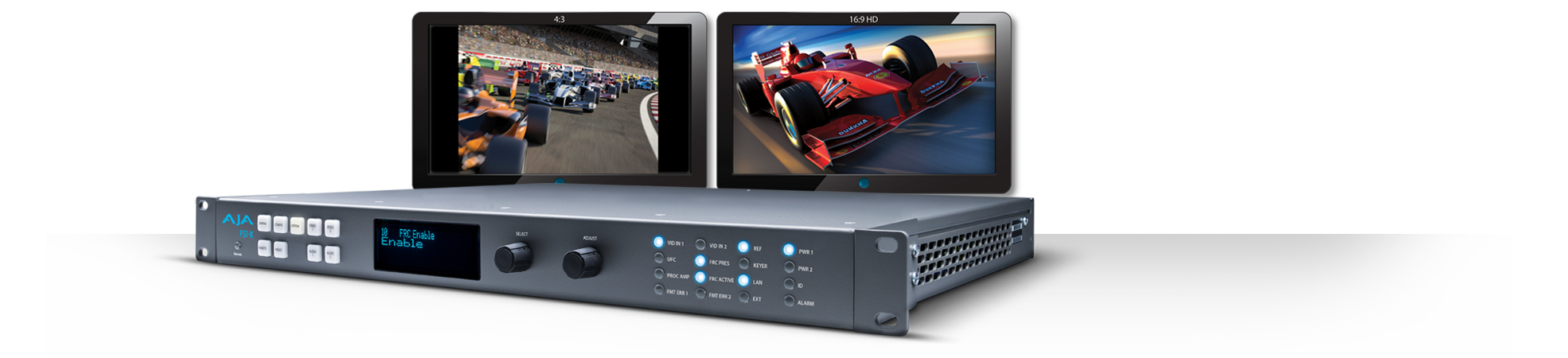

FS1-X

세계를 통합하다

₩5,050,000
(VAT포함)

FS1-X는 프레임 동기 및 변환에 대한 최신 기능을 제공하는 제품입니다. (프레임 레이트 컨버팅은 옵션으로 제공)


컴팩트 한 1RU 섀시가 특징 FS1-X는 동축과 광 케이블을 통한 56 채널 / 64 채널 MADI 오디오 등 다양한 비디오 및 오디오 연결 및 처리를 지원합니다. 유연한 아키텍처를 갖춘 FS1-X에서는 고품질 모션 적응 형 리니어 프레임 레이트 컨버터를 활용함으로써, 방송, 프로덕션, 라이브 이벤트 등으로 사용되는 다양한 프레임 속도 사이에서 부드러운 모션 변환을 실현 합니다.

뛰어난 프레임 레이트 컨버팅 옵션*

  다른 비디오 포맷과 오디오 포맷의 매칭과 동기화는 방송, 모바일, 포스트 프로덕션 등 어떤 조건에서도 중요한 역할을합니다. 공장에 설치된 모션 적응 프레임 레이트 변환 (FRC) 옵션은 FS1-X에서는 거의 모든 국제 규격에 다양한 프레임 속도 사이에서 엄청나게 고급 변환이 가능합니다. *프레임 레이트 컨버팅 옵션은 주문시 요청하여야 제조 과정에서 추가하여 주문제작됩니다.

고급 오디오 유연성

5.1과 7.1 오디오가 진화 한 결과, 프로덕션에서 관리해야한다 오디오 채널의 수는 증가하고 있습니다. MADI 표준은 1 개의 케이블로 다수의 오디오 채널의 전송이 가능하게 되었기 때문에, 방송사, 모바일 편집 트랙 프로덕션 환경에서는 케이블 수를 줄일 수있게되었습니다. FS1-X는 섬유와 동축 64 채널 MADI 입출력 모두에 대응하고 있습니다. 내장 224×224 오디오 매트릭스로는 SDI, 섬유, AES 아날로그 소스에서 MADI와 전체 오디오의 전체 라우팅이 가능하기 때문에 단 1대로 대용량의 오디오를 처리 할 수 ​​있습니다.

AJA 하드웨어 변환 기술

AJA의 강력한 하드웨어 변환 기술은 고객의 프로덕션에 최상의 화질을 제공합니다. 주요 변환 기능에는 다음이 있습니다.

  • SD / HD 업 / 다운 컨버전
  • SD / SD 화면 비율 변환
  • HD / HD 크로스 전환 (720p / 1080i)
  • SD / HD SDI 입력 및 변환 된 형식의 업 / 다운 / 크로스 전환 (모두 동기화)
  • 동시에 다운 컨버팅 SDI 출력을 이용한 HD 크로스 전환
  • 자막 변환 (CEA-608 / CEA-708 규격)
  • AFD 변환 또는 통과 (사용자 선택 가능)

사이드 바 키

FS1-X는 고유 한 키어 구성을 채택하여 수신 신호를 강력한 방식으로 결합 할 수 있습니다. 일반적인 예는 들어오는 비디오가 SD에서 HD로 변환되지만 16 : 9 프레임에 맞춰 4 : 3 종횡비를 늘리는 대신 16 : 9 프레임의 측면을 채우기 위해 두 번째 신호가 사용되는 사이드 바 키입니다 . 이를 통해 채널 식별 또는 다른 이미지를 양쪽에 검은 색 막대가 아닌 해당 영역에 배치 할 수 있습니다. FS1-X의 견고한 AFD 기능은 출력 신호의 종횡비가 다운 스트림 장치에 대해 적절하게 식별되도록합니다.

오토메이션

FS1-X에서는 입력의 일시 정지와 프리셋 간 전환 등 다양한 기능을 외부 GPI 의해 트리거 할 수 있기 때문에 기존 시스템에 쉽게 통합하여 원활하고 정확한 자동화를 실현할 수 있습니다.

광범위한 연결성

FS1-X는 매우 광범위한 아날로그 및 디지털 신호를 상호 변환하는 포괄적 인 I / O를 제공합니다. 또한 FS1-X는 3G-SDI 입출력, HDMI 최신 규격을 지원하는 포괄적 인 멀티 채널 오디오 연결 HD / SD 구성 요소를 포함한 아날로그 비디오 기기 용 I / O 등의 기능을 갖추고있어 모든 방송이나 포스트 프로덕션 환경에서 사용하기에 적합합니다.

CWDM 광섬유 옵션



옵션의 광 입출력, 다 파장의 CWDM SFP에서 선택할 수 있기 때문에 단일 섬유 연결보다 고급 신호의 다중화가 가능합니다.
CWDM 옵션 :
  • 듀얼 TX 1271/1291
  • 듀얼 TX 1311/1331
  • 듀얼 TX 1351/1371
  • 듀얼 TX 1391/1411
  • 듀얼 TX 1431/1451
  • 듀얼 TX 1471/1491
  • 듀얼 TX 1511/1531
  • 듀얼 TX 1551/1571
  • 듀얼 TX 1591/1611

원격 설정 및 제어

FS 장비는 네트워크 환경에서 사용할 수 있으며 SNMP 모니터링 및 Web 기반의 원격 제어에 대응하고 있습니다. 내장 10/100/1000 Ethernet 포트는 모든 Ethernet 네트워크에 연결하여 연결 한 컴퓨터의 Web 브라우저에서 여러 FS 기기를 제어하고 구성 할 수 있습니다. 설정 정보는 저장하고 여러 기기에 적용 할 수 있기 때문에 대규모 도입 환경에서도 일관성을 유지하고 신속하게 설정을 할 수 있습니다.

구성도

FS1-X는 방송 엔지니어링의 요구에 응할 수있는 안정적인 솔루션을 제공하는 동시에 최대한의 유연성을 발휘하도록 설계되어 있습니다. 또한 중복 이중 전원이 장착되어 있기 때문에 전원에 장애가 발생한 경우에도 계속 사용할 수 있습니다.

기술 사양

비디오 입출력 포맷

SDI와 광섬유
  • FS1-X는 2 개의 표준 SDI 비디오 입출력 및 옵션으로 2 개의 광섬유 비디오 입출력에 대응하고 있습니다.광섬유를 포함한 모든 SDI 비디오 입출력은 YCbCr 4 : 2 : 2 픽셀 포맷입니다.광섬유 연결을 통해 3G-SDI, SMPTE-259 / 292 / 296,8-bit 또는 10-bit (옵션)을 지원
    • 싱글 채널 LC 커넥터 모듈
    • 싱글 채널 SC 커넥터 모듈
    • 듀얼 채널 LC 커넥터 모듈

    2.97Gb 3G-SDI 수준 B (SMPTE 425-B / SMPTE 372)

    • 2K 1080p 50
    • 1080p 50 (SMPTE 274)

    3G-SDI 레벨 B 2.967 (2.97 / 1.001) Gb (SMPTE 425-B / SMPTE 372)

    • 2K 1080p 59.94
    • 1080p 59.94 (SMPTE 274)

    3G-SDI 레벨 A 2.97Gb (SMPTE 425-A)

    • 2K 1080p 50
    • 1080p 50 (SMPTE 274)

    3G-SDI 레벨 A 2.967 (2.97 / 1.001) Gb (SMPTE 425-A)

    • 2K 1080p 59.94
    • 1080p 59.94 (SMPTE 274)

    Dual-Link HD-SDI, 2x 1.485Gb (SMPTE 372)

    • 2K 1080p 50
    • 1080p 50

    Dual-Link HD-SDI, 2x 1.4835Gb (SMPTE 372)

    • 2K 1080p 59.94
    • 1080p 59.94

    HD-SDI, 1.4835 Gb (SMPTE 292)

    • 2K 1080p 23.98 29.97
    • 1080p 23.98 29.97
    • 1080PsF 23.98 29.97
    • 1080i 59.94
    • 720p 59.94

    SD-SDI, 270Mb (SMPTE 259-C)

    • 625i 50
    • 525i 59.94
HDMI
  • HDMI 입력은 SMPTE 비디오 포맷 만 지원 임베디드 오디오의 수용이 가능합니다. 가전 ​​기기의 비디오 스캔 포맷의 비디오 입력 포맷은 RGB 또는 YCbCr 4 : 2 : 2 픽셀 포맷입니다. 컴퓨터 스캔 속도는 지원하지 않습니다.
    • 1080p 23.98, 24, 25, 29.97, 50, 59.94
    • 1080i 50, 59.94
    • 720p 50, 59.94
    • 625p 50
    • 625i 50
    • 525p 59.94
    • 525i 59.94
HD / SD 아날로그 컴포넌트

아날로그 컴포넌트 입력은 YCbCr 4 : 2 : 2 픽셀 포맷에 대응하고 SMPTE 또는 Betacam 수준으로 설정할 수 있습니다. 컴포지트 입력을하는 경우 컴포넌트 입력을 사용할 수 없습니다.

  • 1080p 23.98 24 25 29.97
  • 1080PsF 23.98 24 25 29.97
  • 1080i 59.94
  • 720p 50, 59.94
  • 625i 50
  • 525i 59.94
SD 아날로그 컴포지트

FS1-X 컴포지트 아날로그 비디오 입력 / 출력 포맷은 다음과 같습니다. 컴포넌트 입력을하는 경우 컴포지트 입력을 사용할 수 없습니다.

  • 625i 50
  • 525i 59.94 (NTSC 7.5 IRE 또는 0 IRE 설치로 전환 가능)
참조
  • 1080p 50 세 값 싱크
  • 1080i 50,59.94 3 값 싱크
  • 720p 50,59.94 3 값 싱크
  • 525i 59.94,625i 50 아날로그 컴포지트
  • 현재 비디오 프로세서 1 입력에 젠록 사용 가능
  • 프리 런
예외 형식
  • 다음 형식은 지원하지 않습니다.
    • 720p 23.98,24,25,29.97
    • 모든 30/60 프레임 속도
    • 4 : 4 : 4 YCbCr, RGB XYZ 입력
    • 4 : 2 : 2 YCbCr 12-bit 입력

비디오 포맷 변환

FS1-X 표준 전환
  • 표준 FS1-X에서는 프레임 속도가 같은 그룹에 속하는 한, 거의 모든 입력 포맷을 임의의 출력 형식으로 변환 할 수 있습니다. 프레임 속도 그룹에는 다음의 3 가지가 있습니다.
      • 23.98, 29.97, 59.94
      • 25 50
      • 24

    다음 “전환 예외”를 참조하십시오.

FRC FS1-X 용 전환

공장에 설치된 프레임 레이트 변환 (FRC) 옵션이 존재하고 그것이 유효한 경우 다른 프레임 속도 그룹 간의 전환도 가능합니다. 여기에는 적절한 젠록 참조 형식이 필요합니다.   FRC 대응 전환

입력 형식 출력 포맷 대응 젠록 소스 포맷
525i 59.94 625i 50; 1080i 50 625i 50; 1080i 50
525i 59.94 720p 50; 1080p 25 50 625i 50; 1080i 50; 720p 50
525i 59.94 1080PsF 25 625i 50; 1080i 50
525i 59.94 2K 1080PsF 25 50 625i 50; 1080i 50; 720p 50
625i 50 525i 59.94; 1080i 59.94 525i 59.94; 1080i 59.94
625i 50 720p 59.94 525i 59.94; 1080i 59.94; 720p 59.94
625i 50 1080PsF 29.97 525i 59.94; 1080i 59.94
625i 50 1080p 29.97, 59.94; 1080PsF 29.97; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
1080i 50 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
1080i 50 720p 59.94; 1080p 29.97, 59.94; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
1080i 59.94 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
1080i 59.94 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
720p 50 1080p 29.97, 59.94; 1080PsF 29.97; 2K 1080p 29.97 59.94 525i 59.94; 1080i 59.94; 720p 59.94
720p 50 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
720p 59.94 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
720p 59.94 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
1080p 50 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
1080p 50 1080p 29.97, 59.94; 1080PsF 29.97; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
1080p 59.94 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
1080p 59.94 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
1080PsF 24 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
1080PsF 24 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
1080PsF 24 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
1080PsF 24 720p 59.94; 1080p 29.97, 59.94; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
1080PsF 23.98 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
1080PsF 23.98 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
1080PsF 23.98 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
1080PsF 23.98 720p 59.94; 1080p 29.97, 59.94; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
예외 전환

다음의 포맷과 프레임 레이트 변환을 선택하면 비디오 포맷 알람이 발생합니다.   대응하지 않는 전환

입력 형식 출력 포맷
525i 59.94 1080p 23.98; 1080PsF 23.98
1080i 59.94 1080p 23.98; 1080PsF 23.98
720p 29.97, 59.94 1080p 23.98; 1080PsF 23.98
1080p 29.97; 1080PsF 29.97 1080p 23.98; 1080PsF 23.98
625i 50 1080p 24; 1080PsF 24
1080i 60 1080p 24; 1080PsF 24
720p 30 60 1080p 24; 1080PsF 24
1080p 30 1080p 24; 1080PsF 24
비디오 포맷에 대한 주의

호환되지 않는 I / O 포맷이 감지되면 알람이 트리거 된 다음이 발생합니다.

  • 전면 패널에있는 관련 알람 LED가 점등 (포맷 오류 1 또는 2).
  • 브라우저의 사용자 인터페이스에 알람이 표시된다.
  • 처음에 표시되는 상태 화면의 선택에 영향이 나온다.
  • SNMP 트랩이 생성된다 (설정된 경우).
  • GPI 출력이 트리거되는 (설정되는 경우).
비디오 A / D, D / A 컨버터
  • 12-bit
  • 2x 오버 샘플링 (HD)
  • 4x 오버 샘플링 (SD)
오디오 입출력
  • FS1-X는 임의의 오디오 입력을 받아 어떤 오디오를 출력합니다.
    • 8 채널 밸런스드 아날로그 I / O DB-25F 25 핀 커넥터 (TASCAM 핀 배열)
    • 16 채널 AES / EBU I / O (BNC) DB-25F 25 핀 커넥터
    • 16 채널 SDI / HD-SDI 임베디드 BNC (2)
    • 16 채널 SDI / HD-SDI 임베디드 섬유 (2)
    • 64 채널 MADI 디지털 오디오 BNC
    • 64 채널 MADI 디지털 오디오 섬유
아날로그 오디오 레벨
  • 풀 스케일 디지털에 아날로그 오디오 입출력 레벨은 다음과 같이 설정할 수 있습니다.
    • + 12dBu (민생 사양) + 15dBu + 18dBu + 24dBu (전문)
오디오 조정
  • 개별 오디오 채널 (또는 채널 쌍)은 다음과 같이 조정할 수 있습니다.
    • 레벨 : +/- 18 db
    • 위상 : 정상 또는 리버스
    • 지연 : -128 ~ +12288 샘플 (-2.7 ms ~ +256 ms)
LAN
  • 10/100/1000 자동 인식
  • 케이블 자동 크로스 오버 (자동 MDI-X)
  • 임베디드 Web 서버
  • SNMP
GPI 인터페이스
  • DB-15F : 1 개의 커넥터가 4 개의 입력과 4 개의 출력을 제공합니다. 커넥터의 핀 배열 및 GPI의 사양은 부록 B를 참조하십시오.
크기 (W x D x H)
  • 482.6mm x 405.5mm x 44.4mm (1RU) (19 인치 x 16 인치 x 1.75 인치)
무게
  • 3.6 kg (7.9 lbs)
전원
  • 100-240 VAC 50/60 Hz (이중화 전원) 보통 55W, 60W (FRC 옵션 포함); 최대 70W
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 전원 케이블 x 2
  • 보증서

옵션 제품

FS1-X with FRC*

정밀 프레임 싱크로 나이저와 64 채널의 MADI 오디오를 지원하고 디지털 / 아날로그 모두에 대응하는 다양한 비디오 / 오디오 I / O를 갖추고 업 / 다운 / 크로스 컨버터

*프레임 레이트 컨버팅 옵션은 주문시 요청하여야 제조 과정에서 추가하여 주문제작됩니다.

Fiber I/O 옵션

FS1-X에서는 SC 또는 LC 유형 SFP를 통해 2 개의 독립적 인 SDI 광 I / O 연결을 지원하기 때문에 별도 SDI에서 섬유로의 변환을 필요로하지 않고 최대 10 km의 케이블을 직접 FS1-X에 연결할 수 있습니다.   FiberLC-1-Rx 싱글 LC 3G 섬유 Rx SFP FiberLC-1-Tx 싱글 LC 3G 섬유 Tx SFP FiberLC-2-Rx 이중 LC 3G 섬유 Rx SFP FiberLC-2-Tx 이중 LC 3G 섬유 Tx SFP FiberSC-1-Rx 싱글 SC 3G 섬유 Rx SFP FiberSC-1-Tx 싱글 SC 3G 섬유 Tx SFP

FS1-X 뒷면

FS1-X는 매우 광범위한 아날로그 및 디지털 신호를 상호 변환하는 포괄적 인 I / O를 제공합니다. 또한 FS1-X는 3G-SDI 입출력, HDMI 및 옵션 SDI 광 I / O 최신 규격을 지원하는 포괄적 인 멀티 채널 오디오 연결 HD / SD 구성 요소를 포함한 아날로그 비디오 기기 용 I / O 등의 기능 를 갖추고있어 모든 방송 및 포스트 프로덕션 환경에서 사용하기에 적합합니다.

FS1-X 개요

뛰어난 프레임 레이트 컨버팅 옵션*

  다른 비디오 포맷과 오디오 포맷의 매칭과 동기화는 방송, 모바일, 포스트 프로덕션 등 어떤 조건에서도 중요한 역할을합니다. 공장에 설치된 모션 적응 프레임 레이트 변환 (FRC) 옵션은 FS1-X에서는 거의 모든 국제 규격에 다양한 프레임 속도 사이에서 엄청나게 고급 변환이 가능합니다. *프레임 레이트 컨버팅 옵션은 주문시 요청하여야 제조 과정에서 추가하여 주문제작됩니다.

고급 오디오 유연성

5.1과 7.1 오디오가 진화 한 결과, 프로덕션에서 관리해야한다 오디오 채널의 수는 증가하고 있습니다. MADI 표준은 1 개의 케이블로 다수의 오디오 채널의 전송이 가능하게 되었기 때문에, 방송사, 모바일 편집 트랙 프로덕션 환경에서는 케이블 수를 줄일 수있게되었습니다. FS1-X는 섬유와 동축 64 채널 MADI 입출력 모두에 대응하고 있습니다. 내장 224×224 오디오 매트릭스로는 SDI, 섬유, AES 아날로그 소스에서 MADI와 전체 오디오의 전체 라우팅이 가능하기 때문에 단 1대로 대용량의 오디오를 처리 할 수 ​​있습니다.

AJA 하드웨어 변환 기술

AJA의 강력한 하드웨어 변환 기술은 고객의 프로덕션에 최상의 화질을 제공합니다. 주요 변환 기능에는 다음이 있습니다.

  • SD / HD 업 / 다운 컨버전
  • SD / SD 화면 비율 변환
  • HD / HD 크로스 전환 (720p / 1080i)
  • SD / HD SDI 입력 및 변환 된 형식의 업 / 다운 / 크로스 전환 (모두 동기화)
  • 동시에 다운 컨버팅 SDI 출력을 이용한 HD 크로스 전환
  • 자막 변환 (CEA-608 / CEA-708 규격)
  • AFD 변환 또는 통과 (사용자 선택 가능)

사이드 바 키

FS1-X는 고유 한 키어 구성을 채택하여 수신 신호를 강력한 방식으로 결합 할 수 있습니다. 일반적인 예는 들어오는 비디오가 SD에서 HD로 변환되지만 16 : 9 프레임에 맞춰 4 : 3 종횡비를 늘리는 대신 16 : 9 프레임의 측면을 채우기 위해 두 번째 신호가 사용되는 사이드 바 키입니다 . 이를 통해 채널 식별 또는 다른 이미지를 양쪽에 검은 색 막대가 아닌 해당 영역에 배치 할 수 있습니다. FS1-X의 견고한 AFD 기능은 출력 신호의 종횡비가 다운 스트림 장치에 대해 적절하게 식별되도록합니다.

오토메이션

FS1-X에서는 입력의 일시 정지와 프리셋 간 전환 등 다양한 기능을 외부 GPI 의해 트리거 할 수 있기 때문에 기존 시스템에 쉽게 통합하여 원활하고 정확한 자동화를 실현할 수 있습니다.

광범위한 연결성

FS1-X는 매우 광범위한 아날로그 및 디지털 신호를 상호 변환하는 포괄적 인 I / O를 제공합니다. 또한 FS1-X는 3G-SDI 입출력, HDMI 최신 규격을 지원하는 포괄적 인 멀티 채널 오디오 연결 HD / SD 구성 요소를 포함한 아날로그 비디오 기기 용 I / O 등의 기능을 갖추고있어 모든 방송이나 포스트 프로덕션 환경에서 사용하기에 적합합니다.

CWDM 광섬유 옵션



옵션의 광 입출력, 다 파장의 CWDM SFP에서 선택할 수 있기 때문에 단일 섬유 연결보다 고급 신호의 다중화가 가능합니다.
CWDM 옵션 :
  • 듀얼 TX 1271/1291
  • 듀얼 TX 1311/1331
  • 듀얼 TX 1351/1371
  • 듀얼 TX 1391/1411
  • 듀얼 TX 1431/1451
  • 듀얼 TX 1471/1491
  • 듀얼 TX 1511/1531
  • 듀얼 TX 1551/1571
  • 듀얼 TX 1591/1611

원격 설정 및 제어

FS 장비는 네트워크 환경에서 사용할 수 있으며 SNMP 모니터링 및 Web 기반의 원격 제어에 대응하고 있습니다. 내장 10/100/1000 Ethernet 포트는 모든 Ethernet 네트워크에 연결하여 연결 한 컴퓨터의 Web 브라우저에서 여러 FS 기기를 제어하고 구성 할 수 있습니다. 설정 정보는 저장하고 여러 기기에 적용 할 수 있기 때문에 대규모 도입 환경에서도 일관성을 유지하고 신속하게 설정을 할 수 있습니다.

구성도

FS1-X는 방송 엔지니어링의 요구에 응할 수있는 안정적인 솔루션을 제공하는 동시에 최대한의 유연성을 발휘하도록 설계되어 있습니다. 또한 중복 이중 전원이 장착되어 있기 때문에 전원에 장애가 발생한 경우에도 계속 사용할 수 있습니다.

사양

기술 사양

비디오 입출력 포맷

SDI와 광섬유
  • FS1-X는 2 개의 표준 SDI 비디오 입출력 및 옵션으로 2 개의 광섬유 비디오 입출력에 대응하고 있습니다.광섬유를 포함한 모든 SDI 비디오 입출력은 YCbCr 4 : 2 : 2 픽셀 포맷입니다.광섬유 연결을 통해 3G-SDI, SMPTE-259 / 292 / 296,8-bit 또는 10-bit (옵션)을 지원
    • 싱글 채널 LC 커넥터 모듈
    • 싱글 채널 SC 커넥터 모듈
    • 듀얼 채널 LC 커넥터 모듈

    2.97Gb 3G-SDI 수준 B (SMPTE 425-B / SMPTE 372)

    • 2K 1080p 50
    • 1080p 50 (SMPTE 274)

    3G-SDI 레벨 B 2.967 (2.97 / 1.001) Gb (SMPTE 425-B / SMPTE 372)

    • 2K 1080p 59.94
    • 1080p 59.94 (SMPTE 274)

    3G-SDI 레벨 A 2.97Gb (SMPTE 425-A)

    • 2K 1080p 50
    • 1080p 50 (SMPTE 274)

    3G-SDI 레벨 A 2.967 (2.97 / 1.001) Gb (SMPTE 425-A)

    • 2K 1080p 59.94
    • 1080p 59.94 (SMPTE 274)

    Dual-Link HD-SDI, 2x 1.485Gb (SMPTE 372)

    • 2K 1080p 50
    • 1080p 50

    Dual-Link HD-SDI, 2x 1.4835Gb (SMPTE 372)

    • 2K 1080p 59.94
    • 1080p 59.94

    HD-SDI, 1.4835 Gb (SMPTE 292)

    • 2K 1080p 23.98 29.97
    • 1080p 23.98 29.97
    • 1080PsF 23.98 29.97
    • 1080i 59.94
    • 720p 59.94

    SD-SDI, 270Mb (SMPTE 259-C)

    • 625i 50
    • 525i 59.94
HDMI
  • HDMI 입력은 SMPTE 비디오 포맷 만 지원 임베디드 오디오의 수용이 가능합니다. 가전 ​​기기의 비디오 스캔 포맷의 비디오 입력 포맷은 RGB 또는 YCbCr 4 : 2 : 2 픽셀 포맷입니다. 컴퓨터 스캔 속도는 지원하지 않습니다.
    • 1080p 23.98, 24, 25, 29.97, 50, 59.94
    • 1080i 50, 59.94
    • 720p 50, 59.94
    • 625p 50
    • 625i 50
    • 525p 59.94
    • 525i 59.94
HD / SD 아날로그 컴포넌트

아날로그 컴포넌트 입력은 YCbCr 4 : 2 : 2 픽셀 포맷에 대응하고 SMPTE 또는 Betacam 수준으로 설정할 수 있습니다. 컴포지트 입력을하는 경우 컴포넌트 입력을 사용할 수 없습니다.

  • 1080p 23.98 24 25 29.97
  • 1080PsF 23.98 24 25 29.97
  • 1080i 59.94
  • 720p 50, 59.94
  • 625i 50
  • 525i 59.94
SD 아날로그 컴포지트

FS1-X 컴포지트 아날로그 비디오 입력 / 출력 포맷은 다음과 같습니다. 컴포넌트 입력을하는 경우 컴포지트 입력을 사용할 수 없습니다.

  • 625i 50
  • 525i 59.94 (NTSC 7.5 IRE 또는 0 IRE 설치로 전환 가능)
참조
  • 1080p 50 세 값 싱크
  • 1080i 50,59.94 3 값 싱크
  • 720p 50,59.94 3 값 싱크
  • 525i 59.94,625i 50 아날로그 컴포지트
  • 현재 비디오 프로세서 1 입력에 젠록 사용 가능
  • 프리 런
예외 형식
  • 다음 형식은 지원하지 않습니다.
    • 720p 23.98,24,25,29.97
    • 모든 30/60 프레임 속도
    • 4 : 4 : 4 YCbCr, RGB XYZ 입력
    • 4 : 2 : 2 YCbCr 12-bit 입력

비디오 포맷 변환

FS1-X 표준 전환
  • 표준 FS1-X에서는 프레임 속도가 같은 그룹에 속하는 한, 거의 모든 입력 포맷을 임의의 출력 형식으로 변환 할 수 있습니다. 프레임 속도 그룹에는 다음의 3 가지가 있습니다.
      • 23.98, 29.97, 59.94
      • 25 50
      • 24

    다음 “전환 예외”를 참조하십시오.

FRC FS1-X 용 전환

공장에 설치된 프레임 레이트 변환 (FRC) 옵션이 존재하고 그것이 유효한 경우 다른 프레임 속도 그룹 간의 전환도 가능합니다. 여기에는 적절한 젠록 참조 형식이 필요합니다.   FRC 대응 전환

입력 형식 출력 포맷 대응 젠록 소스 포맷
525i 59.94 625i 50; 1080i 50 625i 50; 1080i 50
525i 59.94 720p 50; 1080p 25 50 625i 50; 1080i 50; 720p 50
525i 59.94 1080PsF 25 625i 50; 1080i 50
525i 59.94 2K 1080PsF 25 50 625i 50; 1080i 50; 720p 50
625i 50 525i 59.94; 1080i 59.94 525i 59.94; 1080i 59.94
625i 50 720p 59.94 525i 59.94; 1080i 59.94; 720p 59.94
625i 50 1080PsF 29.97 525i 59.94; 1080i 59.94
625i 50 1080p 29.97, 59.94; 1080PsF 29.97; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
1080i 50 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
1080i 50 720p 59.94; 1080p 29.97, 59.94; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
1080i 59.94 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
1080i 59.94 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
720p 50 1080p 29.97, 59.94; 1080PsF 29.97; 2K 1080p 29.97 59.94 525i 59.94; 1080i 59.94; 720p 59.94
720p 50 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
720p 59.94 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
720p 59.94 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
1080p 50 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
1080p 50 1080p 29.97, 59.94; 1080PsF 29.97; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
1080p 59.94 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
1080p 59.94 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
1080PsF 24 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
1080PsF 24 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
1080PsF 24 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
1080PsF 24 720p 59.94; 1080p 29.97, 59.94; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
1080PsF 23.98 625i 50; 1080i 50; 1080PsF 25 625i 50; 1080i 50
1080PsF 23.98 720p 50; 1080p 25, 50; 2K 1080p 25 50 625i 50; 1080i 50; 720p 50
1080PsF 23.98 525i 59.94; 1080i 59.94; 1080PsF 29.97 525i 59.94; 1080i 59.94
1080PsF 23.98 720p 59.94; 1080p 29.97, 59.94; 2K 1080p 29.97, 59.94 525i 59.94; 1080i 59.94; 720p 59.94
예외 전환

다음의 포맷과 프레임 레이트 변환을 선택하면 비디오 포맷 알람이 발생합니다.   대응하지 않는 전환

입력 형식 출력 포맷
525i 59.94 1080p 23.98; 1080PsF 23.98
1080i 59.94 1080p 23.98; 1080PsF 23.98
720p 29.97, 59.94 1080p 23.98; 1080PsF 23.98
1080p 29.97; 1080PsF 29.97 1080p 23.98; 1080PsF 23.98
625i 50 1080p 24; 1080PsF 24
1080i 60 1080p 24; 1080PsF 24
720p 30 60 1080p 24; 1080PsF 24
1080p 30 1080p 24; 1080PsF 24
비디오 포맷에 대한 주의

호환되지 않는 I / O 포맷이 감지되면 알람이 트리거 된 다음이 발생합니다.

  • 전면 패널에있는 관련 알람 LED가 점등 (포맷 오류 1 또는 2).
  • 브라우저의 사용자 인터페이스에 알람이 표시된다.
  • 처음에 표시되는 상태 화면의 선택에 영향이 나온다.
  • SNMP 트랩이 생성된다 (설정된 경우).
  • GPI 출력이 트리거되는 (설정되는 경우).
비디오 A / D, D / A 컨버터
  • 12-bit
  • 2x 오버 샘플링 (HD)
  • 4x 오버 샘플링 (SD)
오디오 입출력
  • FS1-X는 임의의 오디오 입력을 받아 어떤 오디오를 출력합니다.
    • 8 채널 밸런스드 아날로그 I / O DB-25F 25 핀 커넥터 (TASCAM 핀 배열)
    • 16 채널 AES / EBU I / O (BNC) DB-25F 25 핀 커넥터
    • 16 채널 SDI / HD-SDI 임베디드 BNC (2)
    • 16 채널 SDI / HD-SDI 임베디드 섬유 (2)
    • 64 채널 MADI 디지털 오디오 BNC
    • 64 채널 MADI 디지털 오디오 섬유
아날로그 오디오 레벨
  • 풀 스케일 디지털에 아날로그 오디오 입출력 레벨은 다음과 같이 설정할 수 있습니다.
    • + 12dBu (민생 사양) + 15dBu + 18dBu + 24dBu (전문)
오디오 조정
  • 개별 오디오 채널 (또는 채널 쌍)은 다음과 같이 조정할 수 있습니다.
    • 레벨 : +/- 18 db
    • 위상 : 정상 또는 리버스
    • 지연 : -128 ~ +12288 샘플 (-2.7 ms ~ +256 ms)
LAN
  • 10/100/1000 자동 인식
  • 케이블 자동 크로스 오버 (자동 MDI-X)
  • 임베디드 Web 서버
  • SNMP
GPI 인터페이스
  • DB-15F : 1 개의 커넥터가 4 개의 입력과 4 개의 출력을 제공합니다. 커넥터의 핀 배열 및 GPI의 사양은 부록 B를 참조하십시오.
크기 (W x D x H)
  • 482.6mm x 405.5mm x 44.4mm (1RU) (19 인치 x 16 인치 x 1.75 인치)
무게
  • 3.6 kg (7.9 lbs)
전원
  • 100-240 VAC 50/60 Hz (이중화 전원) 보통 55W, 60W (FRC 옵션 포함); 최대 70W
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 전원 케이블 x 2
  • 보증서
옵션

옵션 제품

FS1-X with FRC*

정밀 프레임 싱크로 나이저와 64 채널의 MADI 오디오를 지원하고 디지털 / 아날로그 모두에 대응하는 다양한 비디오 / 오디오 I / O를 갖추고 업 / 다운 / 크로스 컨버터

*프레임 레이트 컨버팅 옵션은 주문시 요청하여야 제조 과정에서 추가하여 주문제작됩니다.

Fiber I/O 옵션

FS1-X에서는 SC 또는 LC 유형 SFP를 통해 2 개의 독립적 인 SDI 광 I / O 연결을 지원하기 때문에 별도 SDI에서 섬유로의 변환을 필요로하지 않고 최대 10 km의 케이블을 직접 FS1-X에 연결할 수 있습니다.   FiberLC-1-Rx 싱글 LC 3G 섬유 Rx SFP FiberLC-1-Tx 싱글 LC 3G 섬유 Tx SFP FiberLC-2-Rx 이중 LC 3G 섬유 Rx SFP FiberLC-2-Tx 이중 LC 3G 섬유 Tx SFP FiberSC-1-Rx 싱글 SC 3G 섬유 Rx SFP FiberSC-1-Tx 싱글 SC 3G 섬유 Tx SFP

연결 단자

FS1-X 뒷면

FS1-X는 매우 광범위한 아날로그 및 디지털 신호를 상호 변환하는 포괄적 인 I / O를 제공합니다. 또한 FS1-X는 3G-SDI 입출력, HDMI 및 옵션 SDI 광 I / O 최신 규격을 지원하는 포괄적 인 멀티 채널 오디오 연결 HD / SD 구성 요소를 포함한 아날로그 비디오 기기 용 I / O 등의 기능 를 갖추고있어 모든 방송 및 포스트 프로덕션 환경에서 사용하기에 적합합니다.
