FS2

무한한 컨버전의 가능성

₩5,720,000
(VAT포함)

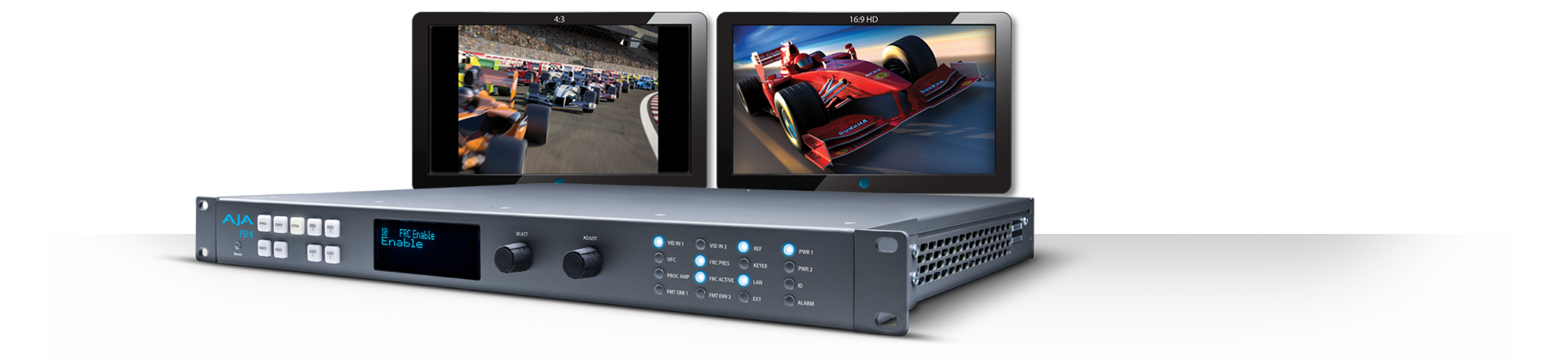

슬림한 1RU 크기에 듀얼 채널 변환 및 프레임 싱크 기능을 갖춘 FS2는 2 대의 장치에 대한 작업을 실시 할뿐만 아니라 프로세서를 모두 통합 할 수있는 최고의 유연성을 제공합니다.

2개의 비디오 및 오디오 프로세서



급변하는 환경의 요구에 부응하는 뛰어난 유연성과 능력을 갖춘 FS2는 타의 추종을 불허 변환 기능과 프레임 싱크 기능을 컴팩트 한 1RU 사이즈로 제공합니다.

FS2는 독립적 인 2 개의 프레임 싱크로 나이저 / 포맷 컨버터로 사용하거나 두 채널을 내부 FS2 키어와 연결 3 대 이상의 장치에 대한 작업을 수행 할 수 있습니다. 예를 들어, 비디오와 배경 그래픽을 업 컨버전하여 조합의 HD 사이드 바 키잉 등을들 수 있습니다.

AJA 하드웨어 변환 기술



AJA의 강력한 하드웨어 변환 기술은 고객의 프로덕션에 최상의 화질을 제공합니다. 주요 변환 기능에는 다음이 있습니다.
  • SD / HD 업 / 다운 컨버전
  • SD / SD 화면 비율 변환
  • HD / HD 크로스 전환 (720p / 1080i)
  • SD / HD SDI 입력 및 변환 된 형식의 업 / 다운 / 크로스 전환
  • 동시에 하향 변환 된 SDI 출력을 이용한 HD 크로스 전환

FS2는 SD / HD / 3G HD (1080p50 / 60) 사이의 업 / 다운 컨버전 및 3G HD를 포함한 HD 형식 사이의 크로스 컨버전을 지원합니다. 또한 FS2는 모든 입출력 신호 라우팅 기능이 탑재되어 있기 때문에 I / O 포트를 하나의 처리 채널에도 자유롭게 할당 할 수 있습니다.

디지털 및 아날로그 I/O 유연성



FS2의 각 비디오 채널은 독립적 인 2 개의 3G / HD / SD 10-bit 방송용 비디오 스트림과 독립적 인 2 개의 16 채널 AES 오디오 그룹을 동시에 처리 할 수 ​​있기 때문에 아날로그 컴포넌트 또는 컴포지트, 3G / HD / SD -SDI, Dual Link (1.485 Gb), 광섬유, HDMI I / O 등 거의 모든 입출력을 지원합니다.

FS2에는 2 개의 오디오 프로세서가 탑재되어 있습니다. 각 프로세서가 16 채널 AES / EBU 디지털 오디오 16 채널 임베디드 오디오 8 채널 밸런스드 아날로그 오디오를 지원하여 최고의 유연성을 제공하는 각종 컨트롤 기능을 제공합니다. 또한 각 프로세서의 출력은 해당 비디오 프로세서 출력 (SDI / 섬유 / HDMI)에 임베디드하거나 AES 또는 밸런스드 출력을 보낼 수 있습니다. 3G 및 듀얼 링크 입력의 경우 오디오 프로세서는 32 채널 모두에 액세스 할 수 있습니다.

원격 설정 및 제어



FS 장비는 네트워크 환경에서 사용할 수 있으며 SNMP 모니터링 및 Web 기반의 원격 제어에 대응하고 있습니다. 내장 10 / 100 / 1000MB Ethernet 포트는 모든 Ethernet 네트워크에 연결하여 연결 한 컴퓨터의 Web 브라우저에서 여러 FS 기기를 제어하고 구성 할 수 있습니다. 설정 정보는 저장하고 여러 기기에 적용 할 수 있기 때문에 대규모 도입 환경에서도 일관성을 유지하고 신속하게 설정을 할 수 있습니다.

시설의 기존의 자동화와 원활하게 통합하기 위해 FS2는 입력 소스의 고정이나 저장된 프리셋의 전환 등 다양한 기능을 트리거하는 외부 GPI 명령을 받아 들일 수 있도록되어 있습니다.

Fiber I/O 옵션



FS2 광 I / O 옵션에서는 SDI 변환을위한 다른 섬유를 필요로하지 않고 최대 10 km의 광섬유 케이블을 직접 FS2에 연결할 수 있습니다.

섬유 커넥터 대응

  • 싱글 – 채널 LC 커넥터 모듈
  • 싱글 – 채널 SC 커넥터 모듈
  • 듀얼 – 채널 LC 커넥터 모듈

CWDM Fiber 옵션

옵션의 광 입출력, 다 파장의 CWDM SFP에서 선택할 수 있기 때문에 단일 Fiber 연결보다 고급 신호의 다중화가 가능합니다.

CWDM 옵션 :

  • 듀얼 TX 1271/1291
  • 듀얼 TX 1311/1331
  • 듀얼 TX 1351/1371
  • 듀얼 TX 1391/1411
  • 듀얼 TX 1431/1451
  • 듀얼 TX 1471/1491
  • 듀얼 TX 1511/1531
  • 듀얼 TX 1551/1571
  • 듀얼 TX 1591/1611

자막 변환

FS2는 자막 및 CEA-608 캡션에서 CEA-708 표준에 완벽 변환을 포함한 SD-HD 형식 간의 자막 변환을 지원합니다. FS2는 형식을 변환해서 자막을 유지하기 때문에 변환 후 자막을 다시 삽입 할 필요가 없습니다.

Active Format Description

Active Format Description (AFD) 정보를 자동으로 설정하고 변환 신호와 일치합니다. 이렇게하면 변환 후 AFD 정보를 삽입 할 필요가없고, AFD 인식 장치에 정확한 정보가 제공됩니다.

기술 사양

지원 포맷
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080i 25 29.97 30
  • (HD) 1280 x 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97
가능한 출력 방식
입력 가능한 출력 형식
525i59.94 525i59.94 720p59.94 1080i59.94
720p59.94 525i59.94 720p59.94 1080i59.94
1080i59.94 525i59.94 720p59.94 1080i59.94
1080PsF23.98 1080PsF23.98 1080i59.94 525i59.94
625i50 625i50 1080i50 720p50
720p50 625i50 1080i50 720p50
1080i50 625i50 1080i50 720p50
1080PsF24 1080PsF24 1080i60
1080i60 1080i60 720p60
720p60 720p60 1080i60
  • 참고 : 1080psf 23.98를 입력하고 1080i 59.94 (또는 525)을 출력 형식으로 선택한 경우 FS2는 올바른 프레임 비율이되도록 자동으로 3 : 2 풀다운합니다. 마찬가지로 1080psf / 24를 입력 한 경우에도 자동으로 3 : 2 풀다운합니다.
  • 참고 : 24 또는 60 프레임 속도의 비디오를 통과하면 출력은 HD 전용입니다.
디지털 비디오 입력
  • SD / HD / 3G-SDI x 2, SMPTE-259 / 292 / 296,8-bit 또는 10-bit
  • Single Link 4 : 2 : 2 (각각 BNC x 1)
  • 광섬유 (SC 또는 LC) x 2, SD / HD / 3G-SDI, SMPTE-259 / 292 / 296,8-bit 또는 10-bit (옵션)
  • HDMI v1.3 30-bit / 픽셀 RGB 또는 YUV 2.25 Gbps, SD, HD, 1080p-50 / 60
아날로그 비디오 입력
  • HD 컴포넌트 YPbPr, SMPTE-274 (BNC x 3)
    • 12-bit A / D 2 배 오버 샘플링
  • SD 컴포넌트 (BNC x 3)
    • SMPTE / EBU N10, Betacam 525 라인, Betacam 525J
    • 12-bit A / D 4 배 오버 샘플링
    • +/- 0.25 dB ~ 5.5 MHz Y 주파수 응답
    • +/- 0.25 dB ~ 2.5 MHz C 주파수 응답
    • 0.5 % 2T 펄스 응답
    • <2 ns Y / C delay inequity (딜레이 고르지)
  • SD 컴포지트 / YC (S-Video)
    • 12-bit A / D 4 배 오버 샘플링
디지털 비디오 출력
  • SD / HD / 3G-SDI x 2, SMPTE-259 / 292 / 296,8-bit 또는 10-bit
  • Single Link 4 : 2 : 2 (각각 BNC x 1)
  • 광섬유 (SC 또는 LC) x 2, SD / HD / 3G SDI, SMPTE-259 / 292 / 296,8-bit 또는 10-bit (옵션)
  • HDMI v1.3 30-bit / 픽셀 RGB 또는 YUV 2.25 Gbps, SD, HD, 1080p-50 / 60
아날로그 비디오 출력
  • HD 컴포넌트 YPbPr / RGB, SMPTE-274 (BNC x 3)
    • 12-bit D / A 2 배 오버 샘플링
  • SD 컴포넌트 (BNC x 3)
    • SMPTE / EBU N10, Betacam 525 라인, Betacam 525J
    • 12-bit D / A 4 배 오버 샘플링
    • +/- 0.25 dB ~ 5.5 MHz Y 주파수 응답
    • +/- 0.25 dB ~ 2.5 MHz C 주파수 응답
    • 0.5 % 2T 펄스 응답
    • <2 ns Y / C delay inequity (딜레이 고르지)
  • SD 컴포지트 / YC (S-Video)
    • 12-bit D / A 4 배 오버 샘플링
디지털 오디오 입력
  • 16 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 16 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (25 핀 브레이크 아웃 케이블에 의한 BNC x 8)
아날로그 오디오 입력
  • 8 채널, 24-bit A / D 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (25 핀 브레이크 아웃 케이블에 의한 XLR x 8)
    • + 12dBu + 15dBU + 18dBu + 24dBu (풀 스케일 디지털)
    • + 0.2db 20 ~ 20kHz 주파수 응답
디지털 오디오 출력
  • 16 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 16 채널, 24-bit AES / EBU 오디오, 48KHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (BNC x 8)
아날로그 오디오 출력
  • 8 채널, 24-bit D / A 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (25 핀 브레이크 아웃 케이블에 의한 XLR x 8)
    • + 12dBu + 15dBU + 18dBu + 24dBu (풀 스케일 디지털)
    • + 0.2db 20 ~ 20kHz 주파수 응답
업 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 필라 박스 4 : 3 : 양쪽에 검은 띠를 붙이고, 4 : 3 이미지를 화면 중앙에 배치합니다.
  • 줌 14 : 9 : 4 : 3 이미지를 조금 확대 양 옆에 검은 띠를 추가하면 14 : 9 화면비합니다.
  • 줌 레터 박스 : 이미지를 전체 화면으로까지 확대합니다.
  • 줌 와이드 : 확대 및 수평 지연을 조합하여 16 : 9 화면합니다. 그러면 화면 비율이 다소 변경 될 수 있습니다.
다운 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 레터 박스 : 위아래 검은 띠가 이미지 영역에 추가 된 이미지를 축소합니다. 화면 비율은 변경되지 않습니다.
  • 자르기 : 새로운 화면 크기에 맞게 이미지가 잘립니다.
크로스 컨버전
  • 하드웨어 10-bit
  • 1080i → 720p
  • 720p → 1080i
  • 720p → 1080PsF
SD 간의 비율 변환
  • 레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
  • H 자르기 : 이미지에 수평 지연 효과를 적용합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
  • SD 필러 박스 : 양쪽에 검은 색 테두리를 붙여 화면의 중앙에 아나모픽 이미지를 배치 한 이미지를 화면 중앙에 생성합니다.
  • V 크롭 : SD 레터 박스 소재를 아나모픽 이미지로 변환합니다.
타임 코드
  • SDI BNC에 따르면 SDI RP188
레퍼런스 입력
  • 아날로그 블랙 버스트 (1V) 또는 컴포지트 싱크 (2V 또는 4V)
  • 루프 종결 없음
네트워크 인터페이스
  • 10/100 Ethernet (RJ-45)
  • 원격 제어를위한 임베디드 웹 서버
  • 원격 제어 패널에 대한 VTECS ™ 프로토콜
사용자 인터페이스
  • 전용 버튼과 노브를 동반 한 영숫자 표시
컨트롤
  • GPI in / out, 15 핀 D 커넥터
  • 핀 배열은 다음과 같다 :
1 GND 9 GPI OUT 2
2 GPI IN 1 10 GPI I / O GND 3
3 GPI IN 2 11 GPI I / O GND 4
4 GPI IN 3 12 GPI OUT 3
5 GPI I / O GND 1 13 GPI OUT 4
6 GPI I / O GND 2 14 NC
7 GPI IN 4 15 GND
8 GPI OUT 1
크기 (W x D x H)
  • 438.1mm x 368.3mm x 44.4mm 1RU (17.25 인치 x 14.5 인치 x 1.75 인치)
무게
  • 3.6 kg (7.9 lbs)
전원
  • 100-240 VAC 50/60 Hz (이중화 전원) 보통 55W; 최대 80W
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 전원 케이블 x 2
  • 보증서
옵션
  • Dolby® E 인코딩
  • Dolby® E 디코딩
  • 광학 섬유 입출력
  • 원격 제어 패널 (타사)

FS2 뒷면

FS2는 다양한 아날로그 및 디지털 입출력을 갖추고 있으며, HD-SDI, 아날로그 컴포넌트, 컴포지트 및 S-Video 입출력 전체 라우팅 기능이있는 종합적인 임베디드, 디지털, 아날로그 오디오 입출력 등을 사용한 거의 모든 환경에 통합 할 수 있습니다.

FS2 개요

2개의 비디오 및 오디오 프로세서



급변하는 환경의 요구에 부응하는 뛰어난 유연성과 능력을 갖춘 FS2는 타의 추종을 불허 변환 기능과 프레임 싱크 기능을 컴팩트 한 1RU 사이즈로 제공합니다.

FS2는 독립적 인 2 개의 프레임 싱크로 나이저 / 포맷 컨버터로 사용하거나 두 채널을 내부 FS2 키어와 연결 3 대 이상의 장치에 대한 작업을 수행 할 수 있습니다. 예를 들어, 비디오와 배경 그래픽을 업 컨버전하여 조합의 HD 사이드 바 키잉 등을들 수 있습니다.

AJA 하드웨어 변환 기술



AJA의 강력한 하드웨어 변환 기술은 고객의 프로덕션에 최상의 화질을 제공합니다. 주요 변환 기능에는 다음이 있습니다.
  • SD / HD 업 / 다운 컨버전
  • SD / SD 화면 비율 변환
  • HD / HD 크로스 전환 (720p / 1080i)
  • SD / HD SDI 입력 및 변환 된 형식의 업 / 다운 / 크로스 전환
  • 동시에 하향 변환 된 SDI 출력을 이용한 HD 크로스 전환

FS2는 SD / HD / 3G HD (1080p50 / 60) 사이의 업 / 다운 컨버전 및 3G HD를 포함한 HD 형식 사이의 크로스 컨버전을 지원합니다. 또한 FS2는 모든 입출력 신호 라우팅 기능이 탑재되어 있기 때문에 I / O 포트를 하나의 처리 채널에도 자유롭게 할당 할 수 있습니다.

디지털 및 아날로그 I/O 유연성



FS2의 각 비디오 채널은 독립적 인 2 개의 3G / HD / SD 10-bit 방송용 비디오 스트림과 독립적 인 2 개의 16 채널 AES 오디오 그룹을 동시에 처리 할 수 ​​있기 때문에 아날로그 컴포넌트 또는 컴포지트, 3G / HD / SD -SDI, Dual Link (1.485 Gb), 광섬유, HDMI I / O 등 거의 모든 입출력을 지원합니다.

FS2에는 2 개의 오디오 프로세서가 탑재되어 있습니다. 각 프로세서가 16 채널 AES / EBU 디지털 오디오 16 채널 임베디드 오디오 8 채널 밸런스드 아날로그 오디오를 지원하여 최고의 유연성을 제공하는 각종 컨트롤 기능을 제공합니다. 또한 각 프로세서의 출력은 해당 비디오 프로세서 출력 (SDI / 섬유 / HDMI)에 임베디드하거나 AES 또는 밸런스드 출력을 보낼 수 있습니다. 3G 및 듀얼 링크 입력의 경우 오디오 프로세서는 32 채널 모두에 액세스 할 수 있습니다.

원격 설정 및 제어



FS 장비는 네트워크 환경에서 사용할 수 있으며 SNMP 모니터링 및 Web 기반의 원격 제어에 대응하고 있습니다. 내장 10 / 100 / 1000MB Ethernet 포트는 모든 Ethernet 네트워크에 연결하여 연결 한 컴퓨터의 Web 브라우저에서 여러 FS 기기를 제어하고 구성 할 수 있습니다. 설정 정보는 저장하고 여러 기기에 적용 할 수 있기 때문에 대규모 도입 환경에서도 일관성을 유지하고 신속하게 설정을 할 수 있습니다.

시설의 기존의 자동화와 원활하게 통합하기 위해 FS2는 입력 소스의 고정이나 저장된 프리셋의 전환 등 다양한 기능을 트리거하는 외부 GPI 명령을 받아 들일 수 있도록되어 있습니다.

Fiber I/O 옵션



FS2 광 I / O 옵션에서는 SDI 변환을위한 다른 섬유를 필요로하지 않고 최대 10 km의 광섬유 케이블을 직접 FS2에 연결할 수 있습니다.

섬유 커넥터 대응

  • 싱글 – 채널 LC 커넥터 모듈
  • 싱글 – 채널 SC 커넥터 모듈
  • 듀얼 – 채널 LC 커넥터 모듈

CWDM Fiber 옵션

옵션의 광 입출력, 다 파장의 CWDM SFP에서 선택할 수 있기 때문에 단일 Fiber 연결보다 고급 신호의 다중화가 가능합니다.

CWDM 옵션 :

  • 듀얼 TX 1271/1291
  • 듀얼 TX 1311/1331
  • 듀얼 TX 1351/1371
  • 듀얼 TX 1391/1411
  • 듀얼 TX 1431/1451
  • 듀얼 TX 1471/1491
  • 듀얼 TX 1511/1531
  • 듀얼 TX 1551/1571
  • 듀얼 TX 1591/1611

자막 변환

FS2는 자막 및 CEA-608 캡션에서 CEA-708 표준에 완벽 변환을 포함한 SD-HD 형식 간의 자막 변환을 지원합니다. FS2는 형식을 변환해서 자막을 유지하기 때문에 변환 후 자막을 다시 삽입 할 필요가 없습니다.

Active Format Description

Active Format Description (AFD) 정보를 자동으로 설정하고 변환 신호와 일치합니다. 이렇게하면 변환 후 AFD 정보를 삽입 할 필요가없고, AFD 인식 장치에 정확한 정보가 제공됩니다.

사양

기술 사양

지원 포맷
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080i 25 29.97 30
  • (HD) 1280 x 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97
가능한 출력 방식
입력 가능한 출력 형식
525i59.94 525i59.94 720p59.94 1080i59.94
720p59.94 525i59.94 720p59.94 1080i59.94
1080i59.94 525i59.94 720p59.94 1080i59.94
1080PsF23.98 1080PsF23.98 1080i59.94 525i59.94
625i50 625i50 1080i50 720p50
720p50 625i50 1080i50 720p50
1080i50 625i50 1080i50 720p50
1080PsF24 1080PsF24 1080i60
1080i60 1080i60 720p60
720p60 720p60 1080i60
  • 참고 : 1080psf 23.98를 입력하고 1080i 59.94 (또는 525)을 출력 형식으로 선택한 경우 FS2는 올바른 프레임 비율이되도록 자동으로 3 : 2 풀다운합니다. 마찬가지로 1080psf / 24를 입력 한 경우에도 자동으로 3 : 2 풀다운합니다.
  • 참고 : 24 또는 60 프레임 속도의 비디오를 통과하면 출력은 HD 전용입니다.
디지털 비디오 입력
  • SD / HD / 3G-SDI x 2, SMPTE-259 / 292 / 296,8-bit 또는 10-bit
  • Single Link 4 : 2 : 2 (각각 BNC x 1)
  • 광섬유 (SC 또는 LC) x 2, SD / HD / 3G-SDI, SMPTE-259 / 292 / 296,8-bit 또는 10-bit (옵션)
  • HDMI v1.3 30-bit / 픽셀 RGB 또는 YUV 2.25 Gbps, SD, HD, 1080p-50 / 60
아날로그 비디오 입력
  • HD 컴포넌트 YPbPr, SMPTE-274 (BNC x 3)
    • 12-bit A / D 2 배 오버 샘플링
  • SD 컴포넌트 (BNC x 3)
    • SMPTE / EBU N10, Betacam 525 라인, Betacam 525J
    • 12-bit A / D 4 배 오버 샘플링
    • +/- 0.25 dB ~ 5.5 MHz Y 주파수 응답
    • +/- 0.25 dB ~ 2.5 MHz C 주파수 응답
    • 0.5 % 2T 펄스 응답
    • <2 ns Y / C delay inequity (딜레이 고르지)
  • SD 컴포지트 / YC (S-Video)
    • 12-bit A / D 4 배 오버 샘플링
디지털 비디오 출력
  • SD / HD / 3G-SDI x 2, SMPTE-259 / 292 / 296,8-bit 또는 10-bit
  • Single Link 4 : 2 : 2 (각각 BNC x 1)
  • 광섬유 (SC 또는 LC) x 2, SD / HD / 3G SDI, SMPTE-259 / 292 / 296,8-bit 또는 10-bit (옵션)
  • HDMI v1.3 30-bit / 픽셀 RGB 또는 YUV 2.25 Gbps, SD, HD, 1080p-50 / 60
아날로그 비디오 출력
  • HD 컴포넌트 YPbPr / RGB, SMPTE-274 (BNC x 3)
    • 12-bit D / A 2 배 오버 샘플링
  • SD 컴포넌트 (BNC x 3)
    • SMPTE / EBU N10, Betacam 525 라인, Betacam 525J
    • 12-bit D / A 4 배 오버 샘플링
    • +/- 0.25 dB ~ 5.5 MHz Y 주파수 응답
    • +/- 0.25 dB ~ 2.5 MHz C 주파수 응답
    • 0.5 % 2T 펄스 응답
    • <2 ns Y / C delay inequity (딜레이 고르지)
  • SD 컴포지트 / YC (S-Video)
    • 12-bit D / A 4 배 오버 샘플링
디지털 오디오 입력
  • 16 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 16 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (25 핀 브레이크 아웃 케이블에 의한 BNC x 8)
아날로그 오디오 입력
  • 8 채널, 24-bit A / D 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (25 핀 브레이크 아웃 케이블에 의한 XLR x 8)
    • + 12dBu + 15dBU + 18dBu + 24dBu (풀 스케일 디지털)
    • + 0.2db 20 ~ 20kHz 주파수 응답
디지털 오디오 출력
  • 16 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 16 채널, 24-bit AES / EBU 오디오, 48KHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (BNC x 8)
아날로그 오디오 출력
  • 8 채널, 24-bit D / A 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (25 핀 브레이크 아웃 케이블에 의한 XLR x 8)
    • + 12dBu + 15dBU + 18dBu + 24dBu (풀 스케일 디지털)
    • + 0.2db 20 ~ 20kHz 주파수 응답
업 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 필라 박스 4 : 3 : 양쪽에 검은 띠를 붙이고, 4 : 3 이미지를 화면 중앙에 배치합니다.
  • 줌 14 : 9 : 4 : 3 이미지를 조금 확대 양 옆에 검은 띠를 추가하면 14 : 9 화면비합니다.
  • 줌 레터 박스 : 이미지를 전체 화면으로까지 확대합니다.
  • 줌 와이드 : 확대 및 수평 지연을 조합하여 16 : 9 화면합니다. 그러면 화면 비율이 다소 변경 될 수 있습니다.
다운 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 레터 박스 : 위아래 검은 띠가 이미지 영역에 추가 된 이미지를 축소합니다. 화면 비율은 변경되지 않습니다.
  • 자르기 : 새로운 화면 크기에 맞게 이미지가 잘립니다.
크로스 컨버전
  • 하드웨어 10-bit
  • 1080i → 720p
  • 720p → 1080i
  • 720p → 1080PsF
SD 간의 비율 변환
  • 레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
  • H 자르기 : 이미지에 수평 지연 효과를 적용합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
  • SD 필러 박스 : 양쪽에 검은 색 테두리를 붙여 화면의 중앙에 아나모픽 이미지를 배치 한 이미지를 화면 중앙에 생성합니다.
  • V 크롭 : SD 레터 박스 소재를 아나모픽 이미지로 변환합니다.
타임 코드
  • SDI BNC에 따르면 SDI RP188
레퍼런스 입력
  • 아날로그 블랙 버스트 (1V) 또는 컴포지트 싱크 (2V 또는 4V)
  • 루프 종결 없음
네트워크 인터페이스
  • 10/100 Ethernet (RJ-45)
  • 원격 제어를위한 임베디드 웹 서버
  • 원격 제어 패널에 대한 VTECS ™ 프로토콜
사용자 인터페이스
  • 전용 버튼과 노브를 동반 한 영숫자 표시
컨트롤
  • GPI in / out, 15 핀 D 커넥터
  • 핀 배열은 다음과 같다 :
1 GND 9 GPI OUT 2
2 GPI IN 1 10 GPI I / O GND 3
3 GPI IN 2 11 GPI I / O GND 4
4 GPI IN 3 12 GPI OUT 3
5 GPI I / O GND 1 13 GPI OUT 4
6 GPI I / O GND 2 14 NC
7 GPI IN 4 15 GND
8 GPI OUT 1
크기 (W x D x H)
  • 438.1mm x 368.3mm x 44.4mm 1RU (17.25 인치 x 14.5 인치 x 1.75 인치)
무게
  • 3.6 kg (7.9 lbs)
전원
  • 100-240 VAC 50/60 Hz (이중화 전원) 보통 55W; 최대 80W
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 전원 케이블 x 2
  • 보증서
옵션
  • Dolby® E 인코딩
  • Dolby® E 디코딩
  • 광학 섬유 입출력
  • 원격 제어 패널 (타사)
연결 단자

FS2 뒷면

FS2는 다양한 아날로그 및 디지털 입출력을 갖추고 있으며, HD-SDI, 아날로그 컴포넌트, 컴포지트 및 S-Video 입출력 전체 라우팅 기능이있는 종합적인 임베디드, 디지털, 아날로그 오디오 입출력 등을 사용한 거의 모든 환경에 통합 할 수 있습니다.
