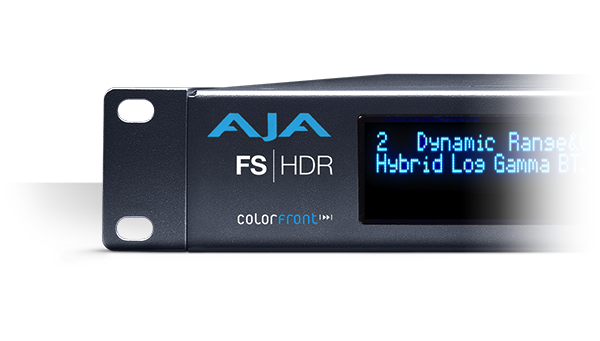

FS-HDR

Colorfront Engine™ 기반의

실시간 HDR / WCG 컨버팅


₩11,450,000
(VAT포함)

1U 랙 마운트 범용 컨버터 및 프레임 싱크인 FSR-HDR은 방송, OTT, 포스트 및 라이브 이벤트 AV 환경의 HDR (고 다이내믹 레인지) 및 WCG (와이드 컬러 감마트)에 대한 요구를 충족 시키도록 특별히 설계되었습니다. 4K / UltraHD 및 2K / HD 워크 플로우에서는 실시간으로 동작하는 낮은 딜레이 처리와 충실한 컬러가 필요합니다.

Colorfront와의 협력을 통해 개발된 FS-HDR의 HDR / WCG 기능은 Colorfront Engine™의 독점적인 비디오 처리 알고리즘을 통해 제공됩니다. FS-HDR은 또한 4K / UltraHD / 2K / HD 변환 및 프레임 동기화 요구를 위한 완전한 1 채널 업, 다운, 크로스 컨버터 역할을하며 4 채널 모드에서는 4개의 독립된 2K / HD 변환 채널을 제공합니다.

FS-HDR Colorfront Engine TV 모드

TV 모드는 실시간 TV 제작에 필요한 최소한의 제어로 변환 선택 인터페이스를 간단하게 사용할 수 있는 새로운 작동 모드입니다. HDR / SDR 변환에 필수적인 두 가지 새로운 컨트롤을 추가하면서 색상 보정 및 카메라 보정기능을 제공합니다. 이 새로운 컨트롤은 Knee Point 및 Knee Slope 용이며 HDR에서 SDR 변환 및 HDR에서 SDR로 변환할 때 하이라이트 및 롤오프를 관리하는데 도움이됩니다. 또한 HDR 프로그램에서 사용할 수 있는 더 많은 정보를 사용하여 SDR 출력의 품질을 향상시킵니다. SDR을 제공하려면 HDR 제작에 쏟는 노력의 혜택을 받아야 하지 않을까요?

Colorfront Engine은 HDR 색상 변환에 더 나은 SDR을 제공하는 휴먼 비주얼 시스템 기반의 변환 알고리즘을 사용하여 HDR 프로덕션에 사용되는 SDR 소스의 전체적인 것을 개선합니다. 그래픽이나 카메라 내에서 사용되는 SDR 브랜드 컬러의 색상 충실도를 보호하고 유지하기 위해 Colorfront Engine TV 모드를 사용하여 SDR에서 HLG로 변환하고 HLG에서 SDR로 변환하는 조합에 필요한 “라운드 트립” 기능을 제공합니다.

지각 변환은 다양한 인간의 지각 현상을 모델 또는 지각 선형 변환 공간으로 통합됩니다. FS-HDR Colorfront Engine TV 모드 특유의 변환은 이 지각 공간에서 계산되어 다이나믹 레인지, 서라운드 조명, 색 볼륨, 인식된 채도 및 인식된 색조가 설명됩니다.

실시간 HDR 워크 플로우를 위한 FS-HDR

AJA FS-HDR의 강력함과 유연성으로 관객에게 보다 몰입력 있는 컨텐츠를 전달하십시오. FS-HDR 및 Colorfront Engine™은 실시간 HDR / WCG 변환을 단순화하여 SDR to HDR, HDR to HDR, HDR to SDR 컨버팅을 지원할 뿐만 아니라 4K와 HD의 상호 변환도 가능합니다.

광범위한 카메라 로그 번역 등 FS-HDR의 다양한 기능에 대해 자세히 알아보십시오.

실시간 HDR 컨버터

HDR (High Dynamic Range)은 인간의 시각시스템 즉, HVS (Human Visual System)에 가까운 시각 경험을 추구합니다.FSR-HDR은 SDR에서 HDR, HDR에서 SDR, HDR에서 HDR로 로우 프로파일 변환을 독립적/실시간으로 빠르게 구현할 수 있게 설계되어 있습니다.

HDR Conversions:

  • HDR to HDR
  • HDR to SDR
  • SDR to HDR

WCG Conversions:

  • BT.709 to BT.2020
  • BT.2020 to BT.709

Up and Down Conversions:

  • Converting HD SDR BT.709 sources to UHD HDR BT.2020
  • Converting UHD HDR BT.2020 sources to HD SDR BT.709

FS-HDR 주요 기능

  • HDR에서 HDR, SDR에서 HDR, HDR에서 SDR 로의 변환은 다이나믹 레인지 및 와이드 컬러 영역에 필요합니다.
  • 두 가지 작동 모드 지원
    • 4K / UltraHD 또는 2K / HD 프레임 동기 및 HDR 변환을 포함한 변환을 위한 단일 채널 모드
      • 4K / UltraHD / 2K / HD / SD 비디오 프로세싱 및 업, 다운, 크로스 컨버전
      • Quad 1.5G를 포함한 4K / UltraHD를 위한 전 범위의 I / O 옵션; 듀얼 3G; 다양한 동축 및 광케이블 옵션에 대한 쿼드 3G, 6G 및 12G
      • 향상된 단일 채널 모드는 편리한 단일 마스터 HDR 워크 플로우를 위해 고유한 HDR 변환 설정으로 4K / UltraHD 및 2K / HD를 동시에 출력 할 수있는 기능을 제공합니다.
    • HDR 변환을 포함하여 동시 2K / HD / SD 채널을 위한 4채널 모드
      • 2K / HD / SD 위, 아래, 교차 변환
      • SD / SD 화면 비율 변환
      • HD / HD 교차 변환 (720p / 1080i)
    • 각 처리 채널은 다음과 같이 독립적으로 선택할 수 있습니다.
      • Colorfront Engine TV 모드
      • Colorfront Engine 라이브 모드
      • Colorfront 엔진 필름 모드
      • BBC HLG LUT 모드
      • 사용자 LUT 모드
    • 33 포인트 Tetrahedral 3D LUT 프로세서 지원 :
      • 내장형 BBC HLG 3-D LUT
      • 사용자 3D LUT
      • 타사 애플리케이션을 통한 동적 3D LUT
  • 48-4000 Nits의 가변 PQ 출력 조정
  • SDI 출력 VPID를위한 구성 가능한 HDR 설정
  • HDR 컬러 바 테스트 패턴
  • HDR 컬러 바 테스트 패턴4K / UltraHD / 2K / HD 래스터 지원과 광범위하게 상호 운용 가능,
  • SQD 및 2SI 매핑 변환, P, PsF 및 Interlace 지원
  • 중계차, 포스트 프로덕션, 방송 설정에 이상적인 공간, 전력 및 비용 효율성을 제공하는 1RU 프레임
  • 오디오 가능성의 272 x 208 매트릭스를 사용한 오디오 I / O 처리; 개별 AES에서 MADI 및 임베디드 SDI 오디오까지 다양한 오디오 입력을 지원하며 각 오디오 입력은 샘플 레이트 변환 기능을 제공합니다.
  • 간단한 조작, 재 설계된 FS 메뉴 구조 및 전면 패널 버튼을 통한 기능에 대한 빠른 액세스는 물론 LAN 또는 웹을 통한 제어를 제공하는 웹 기반 UI

Colorfront Engine™

FS-HDR의 HDR / WCG 기능은 Colorfront Engine ™ 내에서 비디오 및 색상 공간 처리 알고리즘을 활용합니다. 특히 Colorfront의 AJA에서 라이센스를 받았으며 Colorfront의 CTO Bill Feighter 및 Tamas Perlaki 수석 엔지니어가 개발했습니다.

Colorfront 엔진으로 구동되는 FS-HDR의 광범위한 HDR 및 WCG 프로세싱 지원을 통해 HD HDR로 다운 컨버전하거나 최대 4 채널의 2K / HD를 동시에 포함하는 4K / UltraHD / 2K / HD의 단일 채널을 실시간 처리 할 수 ​​있습니다. FS-HDR을 사용하면 여러 공급 업체의 인기있는 카메라 형식을 HDR 공간으로 변환 할 수 있으며 필요에 따라 BT.2020 / BT.709와의 변환도 가능합니다. 방송 및 OTT 워크 플로우에서 SDR과 함께 HDR을 널리 수용하는 데 중요합니다.

Colorfront Engine TV 모드는 라이브 TV 방송 제작에서 하이라이트 및 롤오프 관리를 위한 특정 변환 및 단순화된 제어 기능을 제공합니다.

Colorfront Engine 라이브 모드는 방송, OTT, A / V 및 장소와 같은 실시간 응용 프로그램을 지원하는 변환 및 제어 기능을 제공합니다.

Colorfront 엔진 필름 모드는 설정된 카메라 미리보기 및 모양 만들기와 같은 응용 프로그램을 위해 ASC CDL을 포함하여 변환 및 제어 기능을 제공합니다.

HDR 변환 및 색보정을 위한 파라매트릭 컨트롤


Colorfront Engine 매개 변수 컨트롤을 사용하면 다음을 수행 할 수 있습니다.
:
  • TV Mode:
    • R, G, B 및 마스터 색상 컨트롤을 다음과 같이 조정합니다.
      • Lift, Gamma, and Gain
    • Knee Point 및 Knee Slope 컨트롤로 하이라이트 및 롤오프 관리
    • 노출, 색온도 및 색조로 카메라 보정 조정
  • Live Mode:
    • R, G, B 및 마스터 색상 컨트롤을 다음과 같이 조정합니다.
      • Lift, Gamma, and Gain
  • Film Mode:
    • R, G, B 및 마스터 색상 컨트롤을 다음과 같이 조정합니다.
      • Slope, Power, and Offset
  • 채도 조정
  • SDR에서 HDR로 알고리즘의 색상 볼륨 확장 안내
  • 마스터 링 환경 또는 시청 환경에서 주변 광원을 조정합니다.
  • SDR 하이라이트 및 반사광이 HDR로 확장하는 방법 관리
  • 영화와 TV 사이의 카메라 로그 입력의 전반적인 모습 제어
  • 노출, 색온도 및 색조로 카메라 보정 조정
  • 48에서 4000 Nit로 PQ 출력 Nit 레벨 조정
  • DCI P3 Colorspace PQ 출력용 클램프
  • HDU Television Production의 ITU BT.2408-0 운영 실무 지원.

실시간 카메라 LOG 컨버팅

FS-HDR은 현재 세계에서 가장 많이 사용하는 대부분의 전문 카메라의 영상을 받아 실시간으로 로그를 적용하여 4K / UltraHD 또는 2K / HD로 변환하고 HDR 또는 SDR로 출력 할 수 있습니다.

이것은 여러가지 카메라를 혼합 사용하는 환경에서 HDR 또는 SDR을 사용하는 스위쳐 등의 장비에 동일한 입력신호를 주기 위한 워크 플로우를 크게 단순화합니다. 또한, FS-HDR은  Sony S-Gamut / S-Log3 워크플로우를 필요로 하는 스위처 등의 장비에 바로 적용할 수도 있습니다.

  • Sony S-Log3 S-Gamut3
  • Sony S-Log3 S-Gamut3 cine
  • Sony S-Log3 BT.2020
  • ARRI LogC Wide Gamut
  • Panasonic Vlog
  • Red Log3G10 Wide Gamut
  • Canon Log2
  • Canon Log 3

ACES 지원

ACES (Academy Color Encoding System)는 영화 나 TV 제작의 수명주기 동안 색상 관리를위한 업계 표준이되었습니다. 캡처부터 편집, VFX, 마스터 링, 공개 프레젠테이션, 보관 및 향후 리마스터링에 이르기까지 ACES는 창의적인 비전을 유지하는 일관된 컬러 경험을 보장합니다.

FS-HDR v3.0은 ACES Grading Colorspace를 추가하고 ACES 워크 플로우와의 실시간 통합을 위해 ACEScct 입력 및 출력 동적 범위를 제공합니다.

LOOKs

Film Mode의 Colorfront Engine은 필름 스톡 에뮬레이션 및 대중적 미학 외모, 온 세트 및 에피소드 제작을위한 유용한 도구를 포함한 LOOK 선택 기능을 제공하며 고유의 특정 미적 요구 사항에 대해 두 가지를 혼합 할 수도 있습니다.

  • LOOK
    • Look A or B Select
      • MasterLook
      • MasterBroadcast
      • MasterLookBright
      • MasterLookCool
      • MasterLookLowCon
      • MasterLookSoftColor
      • MasterLookVivid
      • MasterLookWarm
      • MasterPastelD60
      • MasterPastelD65
      • Agfa
      • ARRI K1S1
      • Bleach
      • ClassicFilm
      • Ektachrome
      • FilmBlended
      • FilmBlendedLoCon
      • FujiDI
      • FujiXD
      • GenericFilm
      • Kodachrome
      • ReversalClassic
    • A/B Mix

입력 : 동적 범위 / 색상 범위

  • SDR BT.709 100 Nits
  • SDR Extended BT.709
  • PQ BT.2020 1000 Nits
  • PQ P3D65 1000 Nits
  • Hybrid Log Gamma BT.2100
  • HLG Extended BT.709
  • HLG Extended BT.2100
  • Sony® S-Log3 S-Gamut3
  • Sony S-Log3 S-Gamut3 Cine
  • Sony S-Log3 BT.2020
  • ARRI Log C Wide Gamut
  • Panasonic® V-Log
  • RED Log3G10 Wide Gamut
  • Canon Log 2
  • Canon Log 3
  • ACEScct

출력 : 다이나믹 레인지 / 컬러 범위

  • SDR BT.709 100 Nits
  • SDR Extended BT.709
  • PQ BT.2020 1000 Nits
  • PQ P3D65 1000 Nits
  • Hybrid Log Gamma BT.2100
  • HLG Extended BT.709
  • HLG Extended BT.2100
  • Sony S-Log3 S-Gamut3
  • Sony S-Log3 BT.2020
  • ARRI Log C Wide Gamut
  • ACEScct

BBC HLG LUT 모드

BBC HLG LUTs 모드는 HDR 변환 옵션을 추가하는 추가 기능을 제공하며, 특히 특정 변환 기준을 찾는 TV 방송국에 적합합니다.

  • ITU BT.2408에 따른 수학적 HLG HDR 동적 범위 매핑 지원
  • 장면 조명 및 디스플레이 조명 변환
  • SDR, PQ 및  S-Log3에서 HLG 연결
  • HLG에서 SDR 및 PQ 연결
  • 33점 사면체 3D LUT 보간 사용



BBC HLG LUT 전환

  • SDR Scene Referred (SR) to HLG
  • SDR Scene Referred (SR) to HLG Strict
  • SDR Scene Referred (SR) UpMap to HLG
  • SDR Scene Referred (SR) UpMap to HLG Strict
  • SDR Display Referred (DR) to HLG
  • SDR Display Referred (DR) UpMap to HLG
  • PQ 1000 Nits Display Referred (DR) to HLG
  • PQ 4000 Nits Display Referred (DR) to HLG
  • S-Log3 100% Scene Referred (SR) to HLG
  • S-Log3 200% Scene Referred (SR Live) to HLG
  • HLG to SDR Scene Referred (SR)
  • HLG to SDR Scene Referred (SR) Strict
  • HLG to SDR Display Referred (DR)
  • HLG to SDR Display Referred (DR) Super White
  • HLG to PQ 1000 Nits Display Referred (DR)

BBC HLG LUT를 사용한 단일 마스터 HDR 워크 플로우

3D LUT 업로드 및 리콜

3D LUT는 색상 및 루마를 3D 공간에 배치합니다. 이는 실제 세계에서 색상이 작동하는 방식을 보다 잘 표현하고 1D LUT보다 복잡한 색상 등급을 캡처하고 중계하는데 유용합니다.

FS-HDR은 사용자가 만든 3D LUT(33 포인트 .cube 형식)의 업로드를 지원하며, FS-HDR의 간단한 시각적 GUI를 통해 필요에 따라 저장 및 불러올 수 있습니다. 이는 프로덕션에 원하는 표준 모양을 제작하여 가져오거나, 프로젝트를 위해 이전에 디자인된 창의적인 LUT를 적용하거나, 특정 모양을 위해 잠재적으로 필름 에뮬레이션 LUT를 로드하는데 이상적입니다.

  • 웹 GUI를 사용하여 업로드
  • 33 포인트 .cube 형식
  • 최대 10 개의 LUT 저장
  • 33 포인트 Tetrahedral 3D LUT 보간 활용

FS-HDR은 라이브 플레이아웃을 위해 타사 소프트웨어의 Dynamic LUT 업로드를 지원하며, 이를 구현할 때 변경 사항을 확인할 수 있습니다.

싱글 채널 Dynamic LUT는 4K 해상도를, 4채널 모드는 멀티채널 HD 워크플로우를 지원하며, TVLogic의 WonderLookPro 및 Pomfort의 LiveGrade Pro 등급 소프트웨어를 통합하여 지속적인 실시간 LUT 업데이트를 지원합니다.

FS-HDR 및 WonderLookPro

단일 채널 및 다중 채널 워크 플로우에 대한 동적 LUT 지원

FS-HDR 및 LiveGrade Pro

단일 채널 및 다중 채널 워크 플로우에 대한 동적 LUT 지원

SDR 미리보기 모드

Colorfront Engine SDR 미리보기 모드를 사용하면 HDR 출력이 FS-HDR에 의해 SDR로 변환된 경우 HDR 출력이 어떻게 보이는지 빠르게 볼 수 있습니다. 이것은 카메라 음영과 같이 HDR 디스플레이에서 이미지를 보면서 HDR 카메라를 조정하는 기능에 매우 유용합니다. 중요한 질문은 “SDR로 변환 할 때 이 사진은 어떻게 생겼을까요?” 입니다. FS-HDR의 고유한 SDR 미리보기 모드는 HDR 대 SDR 장비 체인을 필요로하지 않거나 기존 HDR 모니터를 재구성하지 않고도 이 질문에 신속하게 응답 할 수 있는 방법을 제공합니다.

SDR 미리보기가 활성화되면 Colorfront 엔진은 비디오를 현재 선택된 HDR 공간 (PQ 또는 HLG)으로 매핑하지만 SDR 이미지를 정확하게 나타내는 값으로 매핑합니다. 이렇게하면 출력 형식을 SDR로 변경하고 디스플레이가 다시 구성 될 때까지 기다리는데 필요한 시간이 필요하지 않습니다. 전면 패널, 웹 GUI 또는 GPI에서 SDR 미리보기의 켜기 / 끄기 상태를 간단히 제어함으로써 운영자는 HDR 및 SDR 이미지의 빠르고 결함없는 A / B 비교를 수행 할 수 있습니다.

FS-HDR이 적용된 UltraHD/HD용 HDR 워크 플로우

FS-HDR은 다양한 워크 플로우 내에서 HDR을 통합 할 수있는 가능성을 열어줍니다.

  • 주택 HDR 표준에서 전달 HDR 표준으로 변환.
  • 카메라 OETF에서 하우스 HDR 표준으로 변환.
  • 전달 또는 모니터링을 위해 HDR 표준에서 SDR로 변환.
  • SDR 카메라 출력을 하우스 HDR 표준으로 변환.
  • HDR 프로그램에 통합하기 위해 SDR 소스를 HDR로 변환.
  • HD SDR BT.709 소스를 UltraHD HDR BT.2020으로 변환.
  • UltraHD HDR BT.2020 소스를 HD SDR BT.709로 변환.
  • 소스 입력을 Sony S-Log3 S-Gamut3로 변환.

싱글 채널 모드

동시 2K / HD 출력을 지원하는 4K / UltraHD 변환 파워

4K / UltraHD 전송, 처리 및 동기화가 빠르게 다음 표준이되고 있습니다. FS-HDR은 12G-SDI HD-BNC 및 12G-SDI LC 파이버 SFP 모듈을 통해 내장형 BNC 커넥터가 있는 Quad 1.5G, Dual 3G, Quad 3G 및 12G / 6G 옵션을 포함한 풍부한 디지털 비디오 연결을 제공합니다.

단일 채널 모드에서 FS-HDR은 HD 또는 SD 자료를 4K / UltraHD로 업 컨버팅하거나 4K / UltraHD를 HD로 다운 컨버팅하고 임베디드 SDI, AES 및 MADI를 통해 다양한 오디오 채널을 지원하여 272×208 매트릭스의 놀라운 오디오 처리 기능을 제공합니다.

향상된 싱글 채널 모드는 싱글 마스터 HDR 워크 플로우를 위해 동시 4K / UltraHD 및 2K / HD 출력을 제공합니다. 이 모드에서 HDR 처리는 True 4K 또는 UltraHD 신호에 대해 수행 될 수 있으며 SDI 모니터 출력을 통해 HD HDR 또는 HD SDR 요구 사항에 대해 HDR 처리를 사용한 다운 컨버전이 가능합니다.

채널의 색상 변환은 Colorfront Engine TV 모드, Colorfront Engine 라이브 모드, Colorfront Engine 필름 모드, BBC HLG 3D LUT, 사용자 3D LUT 또는 다이나믹 LUT 모드에 대해 구성하여 원하는 HDR 변환을 수행 할 수 있습니다.

4 채널 모드

멀티 채널 HD HDR 프로세스

4채널 모드에서 FS-HDR은 4K/HD 및 SD소스를  4개까지 동시에 처리할 수 있는 최대 4채널 HDR 변환 기능을 제공합니다. 또한 이 강력한 변환 프로세스는 관심 영역(ROI)확대, 색 보정, 프록-앰프 컨트롤, 모션 어답티브 디-인터레이싱 등 많은 옵션을 제공합니다.

각 채널은 원하는 HDR 변환을 위해 Colorfront Engine TV Mode, Colorfront Engine Live Mode, Colorfront Engine Film Mode, BBC HLG 3D LUT, User 3D LUT 또는 Dynamic LUT Mode에 대해 독립적으로 구성할 수 있습니다.

4채널 모드에서는 하나의 HD소스로 4개의 각각 고유한 HDR/SD변환을 사용하여 4개의 개별 출력으로 내보낼 수도 있습니다.

1RU 케이스에서 멀티채널을 제공하기 때문에 공간, 전력 등을 절감하실 수 있습니다.

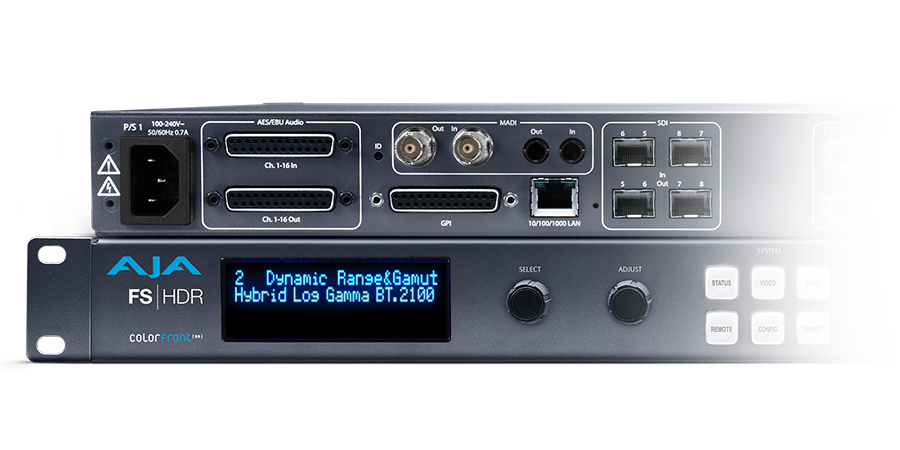

놀라운 디지털 연결 확장

비디오 및 오디오는 프로젝트의 요구 사항을 충족시키는데 필요한 연결성과 대역폭을 갖추고 있어야합니다.

FS-HDR은 표준 BNC는 물론 선택 사양인 SFP 입력 및 출력을 사용하여 최대 12G의 SDI 워크 플로우를 지원하여 다양한 워크 플로우 및 기능에 쉽게 통합 할 수 있습니다.

FS-HDR에는 단일 채널 모드에서 4K / UltraHD / 2K / HD / SD 해상도 SDI 신호를 수용 할 수있는 동축 및 광섬유* 입력 및 출력이 있습니다. 4 채널 모드에서는 2K / HD / SD 입력을 외부 신호 분배없이 여러 위치로 동시에 연결할 수 있습니다.

레퍼런스 입력 (Reference Input)을 통해 FS-HDR 제작 레퍼런스 신호와 연결하여 신호의 안정성을 확보할 수 있습니다.

디지털 오디오는 SDI, MADI 및 AES 사이에서 분리 및 임베딩되어 믿을 수 없는 라우팅 가능성을 제공합니다.

* SFP 입력 및 출력은 옵션입니다.

업,다운/크로스 컨버팅

4K로 이동하는 것은 결코 간단한 변화가 아닙니다. 기존 신호와 아카이브 자료들을 4K 환경에서 사용하기 위해 변환해야 하며, 제작되는 4K 소스는 현재 사용되고 있는 2K/HD 파이프라인을 지원하기 위해 다운 커버팅 될 필요가 있습니다.

AJA의 놀라운 변환 알고리즘을 활용한 FS-HDR은 SD, HD또는 2K 비디오를 4K/UDH로 변환하거나, 반대로 4K/UDH 비디오를 SD, HD또는 2K 비디오로 변환하여 줍니다. 쿼드, 2SI 출력 또한 지원됩니다.

AJA의 강력한 하드웨어 변환 기술은 제작물의 최고 영상 품질을 보장합니다. 주요 변환 기능은 다음과 같습니다.

  • 4K/UltraHD/2K/HD/SD 업/다운 컨버팅
  • SD/SD 화면 비율 컨버팅
  • HD/HD 크로스 컨버팅 (720p/1080i)

이 모든 작업은 10bit 하드웨어 프로세싱을 통해 이루어집니다.

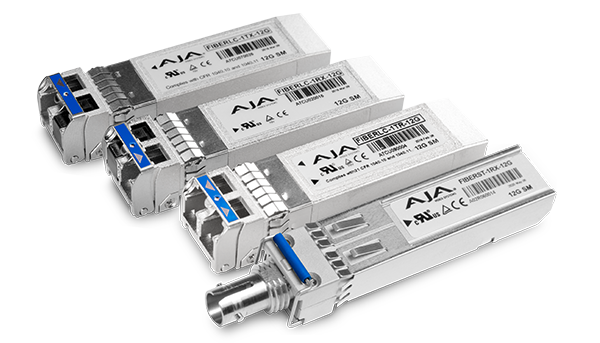

12G/6G HD-BNC 및 광섬유 SFP 옵션

FS-HDR의 SFP 옵션에는 12G/6G-SDI HD-BNC 및 Fiber LC I/O 옵션(단일 또는 듀얼 채널 포함)과 싱글 모드 또는 멀티 모드 옵션(단일 모드 또는 멀티 모드 옵션 포함)이 모두 포함되어 있어 광섬유 변환에 별도의 파이버에서 SDI로 변환할 필요없이 FS-HDR에 직접 연결할 수 있습니다. 또한 3G-SDI Fiber LC 및 SC SFP 옵션도 제공됩니다.

Optional 12G/6G-SDI SFPs:

  • HDBNC-2TX-12G:  12G/6G-SDI Dual Coax HD-BNC Transmitter
  • HDBNC-2RX-12G:  12G/6G-SDI Dual Coax HD-BNC Receiver
  • FIBERLC-1TX-12G:  12G-SDI Single Fiber LC Transmitter Single Mode
  • FIBERLC-1RX-12G:  12G-SDI Single Fiber LC Receiver Single Mode
  • FIBERLC-2TX-12G: 12G/6G-SDI Dual Fiber LC Transmitter Single Mode
  • FIBERLC-2RX-12G: 12G/6G-SDI Dual Fiber LC Receiver Single Mode

Optional 3G-SDI Single Mode SFPs:

  • FIBERSC-1-TX:  3G-SDI Single Fiber SC Transmitter Single Mode
  • FIBERSC-1-RX:  3G-SDI Single Fiber SC Receiver Single Mode
  • FIBERLC-1-TX:  3G-SDI Single Fiber LC Transmitter Single Mode
  • FIBERLC-1-RX:  3G-SDI Single Fiber LC Receiver Single Mode
  • FIBERLC-2-TX:  3G-SDI Dual Fiber LC Transmitter Single Mode
  • FIBERLC-2-RX:  3G-SDI Dual Fiber LC Receiver Single Mode

Optional 3G-SDI Multi-Mode SFPs:

  • FIBERLC-1TX-MM:  3G-SDI Single Fiber LC Transmitter Multi-Mode 850nm
  • FIBERLC-1RX-MM:  3G-SDI Single Fiber LC Receiver Multi-Mode 850nm
  • FIBERLC-2TX-MM:  3G-SDI Dual Fiber LC Transmitter Multi-Mode 850nm
  • FIBERLC-2RX-MM:  3G-SDI Dual Fiber LC Receiver Multi-Mode 850nm

컨트롤 링크 소프트웨어가 포함된 Tangent Element Kb 패널 지원

Tangent Element Kb 12 노브 패널은 HDR에 대한 FS-HDR의 Colorfront Engine 매개 변수를 원격으로 실시간 조정할 수있는 기능을 제공합니다. 따라서 라이브 프로덕션에서 주요 FS-HDR 매개 변수에 대한 빠른 액세스 및 직관적인 제어가 가능합니다.

새로운 독립 실행형 응용 프로그램인 FS-HDR Control Link를 로컬 PC 또는 Mac에서 실행하여 Tangent 패널의 USB 인터페이스와 이더넷 LAN 사이의 통신을 제공하고 궁극적으로 FS-HDR에 연결합니다. v2.6 펌웨어 및 FS-HDR Control Link 소프트웨어를 사용하면 여러 FS-HDR에서 매개 변수를 제어하고 8K 필요시 4x FS-HDR을 동시에 사용할 수 있습니다.

Control Link 소프트웨어는 FS-HDR의 Support 페이지에있는 Software 패널 아래에있는 FS-HDR 펌웨어와 함께 사용할 수 있으며 사용 지침은 FS-HDR 설명서에 포함되어 있습니다.

참고 : Tangent Elelment Kb 하드웨어는 별매입니다.

원격 구성 및 컨트롤

FS-HDR은 네트워크를 지원하며 SNMP 모니터링 및 웹 기반 원격 제어를 지원합니다. 유닛은 내장 10 / 100 / 1000MB 이더넷 포트를 통해 모든 이더넷 네트워크에 연결될 수 있으므로 연결된 컴퓨터의 웹 브라우저에서 여러 FS 장치를 제어하고 구성 할 수 있습니다. 구성을 저장하고 여러 장치에 적용하여 대규모 설치에서 일관성과 빠른 구성을 보장 할 수 있습니다.

시설의 기존 자동화와 원활하게 통합하기 위해 FS-HDR은 다양한 기능을 트리거하기 위해 외부 GPI 명령을 수신 할 수도 있습니다.

HDMI HDR 출력

4K/UltraHD HDMI 출력용 Hi5-12G 또는 Hi5-4K-Plus

FS-HDR에는 HDR 변환에 대한 2K / HD 모니터링을위한 HDMI 1.4 출력 모드가 포함되어 있습니다.

FS-HDR은 HDMI v2.0b / CTA-861-G 당 HDR 디스플레이를 지원하는 HDR 인포 프레임 생성 기능을 제공합니다. 모니터 출력 (SDI 및 HMDI)은 2K / HD / SD 형식을 지원하므로 4K 또는 UltraHD 출력을 모니터링 할 때 모니터 출력 (SDI 및 HDMI 모두)은 HDR 변환이있는 2K 또는 HD로 자동으로 다운 컨버전됩니다.

풀 HDMI 2.0 – 4K / UltraHD 디스플레이의 경우, FS-HDR과 AJA Hi5-12G를 페어링하여 4K / UltraHD 또는 Hi5-4K-Plus 미니 컨버터를 위한 단일 케이블을 간단하게 만드십시오.

AJA의 Hi5-12G는 하나의 12G-SDI 케이블을 통해 FS-HDR에 연결할 수 있는 능력으로 4K / UltraHD SDI에서 HDMI 2.0으로 전환하는데 필요한 60p의 깨끗한 이미지 충실도와 HFR 지원으로 비전을 유지합니다 . Hi5-12G 및 Hi5-4K-Plus는 HDMI v2.0b / CTA-861-G에 따라 HDR 메타 데이터를 생성 할 수 있습니다.

Hi5-4K-Plus는 Quad 3G-SDI, Quad 1.5G-SDI 또는 Dual 3G-SDI 출력을 사용하여 4K / UltraHD HDMI 2.0 입력을 갖춘 새로운 디스플레이에 FS-HDR과 같은 전문 4K 장치의 간단한 모니터링 연결을 제공합니다. 4:2:2 / 4:4:4 60p 전문가 워크 플로우를 위한 비용 효율적인 모니터링.

광범위한 오디오 유연성

5.1 및 7.1 오디오의 수요가 늘어나며 프로덕션에서 관리해야하는 오디오 채널의 수가 증가했습니다. MADI 표준은 단일 케이블에 방대한 오디오 채널을 전송할 수 있는 편리한 방법을 제공하여 방송사, 중계차 및 프로덕션에서 오디오 케이블링을 간단하게 해결할 수 있습니다.
FS-HDR은 Fiber / Coax MADI 입출력을 모두 지원합니다. 내장된 277 x 208 모노 오디오 매트릭스를 사용하여 여러분은 MADI, 믹스다운, SDI, Fiber, AES 소스에서 오는 모든 오디오를 1:1 또는 1:다수 등으로 라우팅 처리할 수 있습니다.

자막 전환

FS-HDR은 클로즈 캡션과 2K / HD / SD 및 4K / UltraHD 형식 간의 자막 캡션 (CEA-608 및 CEA-708 표준의 전체 변환 포함) 변환을 지원합니다. FS-HDR은 형식 간 변환시에도 클로즈 자막을 보존 할 수 있으므로 변환 후 클로즈 캡션을 다시 삽입 할 필요가 없습니다.

액티브 포맷 설명

변환된 신호와 일치하도록 액티브 포맷 설명 정보를 자동으로 설정합니다. 즉, 변환 후에 AFD 정보를 삽입 할 필요가 없으며 AFD를 이해하는 장치에 대한 정확한 정보를 제공합니다.

AJA Quick Start: FS-HDR

이 비디오를 통해 4K/UltraHD 및 멀티 채널 HD HDR-HDR, SDR-HDR-HDR 및 HDR-HDR 요구를 모두 충족하는 FS-HDR의 내장 웹 인터페이스를 활용하여 FS-HDR을 구성하는 방법을 알아보세요.

업계 최고 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객이 이용할 수 있습니다. FS 설치, 구성, 작동과 관련하여 기술적인 문제가 발생하면 AJA 지원부가 귀하와 함께 작동하여 작동합니다.

FS 제품은 5년간의 국제 보증이 적용됩니다.

기술 사양

HDR / WCG 실시간 프로세서•HDR 변환
•HDR에서 HDR로
•HDR에서 SDR로
•SDR에서 HDR로
•비색계
•BT.709 및 BT.2020
비디오 처리 변환•각 처리 채널은 다음 중에서 독립적으로 선택할 수 있습니다.
•Colorfront Engine-TV 모드
•Colorfront Engine-라이브 모드
•Colorfront Engine-필름 모드
•BBC HLG 3D LUT
•사용자 3D LUT
•동적 3D LUT
Colorfront Engine (CFE) 고급 HDR 변환•인간 지각 모델에 기반한 처리
•지각적으로 최적화된 색상 볼륨 재 매핑
•원래의 창조적 의도 유지합
•HDR 기능 및 색상 교정기를 포함한 파라 메트릭 제어
•TV 방송과 같은 애플리케이션을 위한 TV 모드
•방송, OTT, A/V와 같은 애플리케이션을 위한 라이브 모드
•온셋 카메라 미리보기 및 룩 생성과 같은 애플리케이션을 위한 필름 모드
•입력 비디오 동적 범위 / 색역
•SDR BT.709100 니트
•SDR 확장 BT.709
•PQ BT.2020 1000 Nits
•PQ P3D65 1000 Nits
•하이브리드 로그 감마 BT.2100
•HLG 확장 BT.709
•HLG 확장 BT.2100
•소니 S-Log3 S-Gamut3
•소니 S-Log3 S-Gamut3 Cine
•소니 S-Log3 BT.2020
•ARRI Log C 넓은 영역
•Panasonic V- 로그
•RED Log3G10 넓은 범위
•캐논 로그 2
•캐논 로그 3
•ACEScct (필름 모드만 해당)
•출력 비디오 동적 범위 / 색역
•SDR BT.709100 니트
•SDR 확장 BT.709
•PQ BT.2020 1000 Nits
•PQ P3D65 1000 Nits
•하이브리드 로그 감마 BT.2100
•HLG 확장 BT.709
•HLG 확장 BT.2100
•소니 S-Log3 S-Gamut3
•소니 S-Log3 BT.2020
•ARRI Log C 넓은 영역
•ACEScct (필름 모드 만 해당)
•SDR 미리보기 모드
•주변 광 보정 제어
•PQ 출력 Nit 수준 : 48-4000 Nit
•PQ 출력 P3 색 공간 클램프
•노출, 색온도, 색조 제어
•TV 모드 컨트롤
•하이라이트 관리 : 니 포인트, 니 슬로프
•색상 보정 : 리프트, 감마, 게인, 채도
•카메라 보정 : 노출, 색온도, 색조
•라이브 모드 컨트롤
•그레이딩 : 리프트, 감마, 게인,
•SDR 부드러움 제어
•ITU-R BT.2408 제어
•필름 모드 컨트롤
•채점 공간 : LogC, ACEScct 또는 S-Log3
•ACES CDL : 오프셋, 파워, 슬로프, 채도
•A/B 룩 선택
•A/B 룩 믹스
•마스터 룩
•MasterBroadcast
•MasterLookBright
•MasterLookCool
•MasterLookLowCon
•MasterLookSoftColor
•MasterLookVivid
•MasterLookWarm
•마스터 파스텔 D60
•마스터 파스텔 D65
•아그파
•ARRI K1S1
•Bleach
•ClassicFilm
•Ektachrome
•FilmBlended
•FilmBlendedLoCon
•FujiDI
•FujiXD
•GenericFilm
•Kodachrome
•리버설 클래식
BBC HLG 3D LUT HDR 변환•ITU-R BT.2408에 따른 수학적 동적 범위 매핑
•HLG / BT.2100 v1.4를 참조한 SDR / BT.709 장면
•SDR / BT.709 장면은 HLG / BT.2100 Strict v1.4로 참조 됨
•SDR / BT.709 Scene Referred UpMap to HLG / BT.2100 v1.4
•SDR / BT.709 장면이 HLG / BT.2100 Strict v1.4로 UpMap을 참조 함
•HLG / BT.2100 v.1.4를 참조하는 SDR / BT.709 디스플레이
•SDR / BT.709 HLG / BT.2100 v1.4에 대한 참조 된 UpMap 표시
•HLG / BT.2100 v1.4를 참조하는 PQ 1000 Nits 디스플레이
•HLG / BT.2100 v1.4를 참조하는 PQ 4000 Nits 디스플레이
•S-Log3 / BT.2020 100 % 장면 HLG / BT.2100 v1.4 참조
•S-Log3 / BT.2020 200 % Scene Referred (SR-Live) to HLG / BT.2100 v1.4
•HLG / BT.2100에서 SDR / BT.709 장면 참조 v1.4
•HLG / BT.2100에서 SDR / BT.709 장면 참조 엄격한 v1.4
•HLG / BT.2100 ~ SDR / BT.709 디스플레이 참조 v1.4
•HLG / BT.2100 ~ SDR / BT.709 디스플레이 참조 Super White v1.4
•HLG / BT.2100 ~ PQ 1000 Nits 디스플레이 참조 v1.4
사용자 3D LUT 처리•사용자 지정 33 포인트 .cube 형식 3D LUT 지원
•사면체 LUT 보간
•구성 가능한 색 공간, 스케일 및 HDR 전송 특성
•10 개의 고정 LUT의 비 휘발성 저장소
동적 3D LUT 처리•3D LUT의 자동로드 및 표시를위한 타사 앱 지원
•소스 소프트웨어의 동적 변화를 실시간으로 반영
•Pomfort Livegrade Pro에서 지원
•TV Logic WonderLookPro에서 지원
작동 모드•4채널 모드-4개의 독립적인 2K, HD 또는 SD 비디오 프로세서
•싱글 채널 모드-4K, UltraHD, 2K, HD 또는 SD 비디오 프로세서 1개
•향상된 싱글 채널 모드 - 동시 4K / UltraHD 및 2K / HD / SD 출력을 지원하는 4K, UltraHD 비디오 프로세서 1 개
비디오 포맷•(4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30
•(UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(UltraHD) 3840x2160PsF 23.98, 24, 25, 29.97, 30
•(2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1920x1080i 50, 59.94, 60
•(HD) 1280x720p 50, 59.94, 60
•(SD) 625i 50
•(SD) 525i 59.94
•YCbCr, 4 : 2 : 2, 10 비트
디지털 비디오 입력•4 x 3G-SDI 입력, 4 x BNC
•4 x 3G-SDI 입력, 4 x 파이버 또는 HD-BNC (옵션 SFP 모듈)
   •SFP 동축 모듈, 12G / 6G-SDI, 듀얼 HD-BNC
   •SFP 파이버 모듈, 12G / 6G-SDI, 싱글 모드, 멀티 LC 또는 싱글 LC, SMPTE-297
   •SFP 파이버 모듈, 3G-SDI, 싱글 모드, 이중 LC, 싱글 LC 또는 싱글 SC, SMPTE-297
   •SFP 파이버 모듈, 3G-SDI, 다중 모드, 이중 LC 또는 단일 LC, SMPTE-297
•12G / 6G / 3G / HD / SD, SMPTE-259 / 292 / 424 / 2081 / 2082
   •싱글 링크 12G / 6G-SDI (옵션 SFP 모듈 포함)
   •쿼드 링크 3G-SDI 레벨 A 또는 B-DL (4x 3G), SMPTE-425-5
   •듀얼 링크 3G-SDI 레벨 B-DS (2x 3G), SMPTE-425-3
   •싱글 링크 3G-SDI 레벨 A, B-DL 또는 B-DS, SMPTE 425
   •쿼드 링크 HD-SDI (4x 1.5G)
   •듀얼 링크 HD-SDI (2x 1.5G), SMPTE-372
   •싱글 링크 HD / SD
•사분면 (Square Division) 또는 2SI (Two Sample Interleave) 4K / UltraHD 입력 픽셀 매핑
•8 x 1 선택기는 비디오 프로세서를 공급합니다.
디지털 비디오 출력•4x 3G-SDI 출력, 4x BNC
•4x 12G-SDI 출력, 4x 파이버 또는 HD-BNC (옵션 SFP 모듈)
•SFP 동축 모듈, 12G / 6G-SDI, 듀얼 HD-BNC
•SFP 파이버 모듈, 12G / 6G-SDI, 싱글 모드, 멀티 LC 또는 단일 LC, SMPTE-297
•SFP 파이버 모듈, 3G-SDI, 싱글 모드, 멀티 LC, 싱글 LC 또는 단일 SC, SMPTE-297
•SFP 파이버 모듈, 3G-SDI, 싱글 모드, 멀티 LC, SMPTE-297
•SFP 파이버 모듈, 3G-SDI, 멀티 모드, 멀티 LC 또는 싱글 LC, SMPTE-297
•12G / 6G / 3G / HD / SD, SMPTE-259 / 292 / 424 / 2081 / 2082
•싱글 링크 12G / 6G-SDI (옵션 SFP 모듈 포함)
•쿼드 링크 3G-SDI 레벨 A 또는 B-DL (4x 3G), SMPTE-425-5
•듀얼 링크 3G-SDI 레벨 B-DS (2x 3G), SMPTE-425-3
•싱글 링크 3G-SDI 레벨 A, B-DL 또는 B-DS, SMPTE-425
•쿼드 링크 HD-SDI (4x 1.5G)
•듀얼 링크 HD-SDI (2x 1.5G), SMPTE-372
•싱글 링크 HD / SD
•Quadrant (Square Division) 또는 2SI (Two Sample Interleave) 4K / UltraHD 출력 픽셀 매핑
디지털 모니터 출력•모니터 출력은 메인 출력의 복사본입니다.
•1x BNC, 1x 3G-SDI 출력
•3G-SDI / HD / SD, SMPTE-259 / 292 / 424, 10 비트
•4K / UltraHD가 자동으로 2K / HD로 다운 컨버트 됨
•FS-HDR이 향상된 단일 채널 모드에서 작동 할 때 SDI 모니터 출력 구성 가능
•비디오 형식
•(2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1920x1080i 50, 59.94, 60
•(HD) 1280x720p 50, 59.94, 60
•(SD) 625i 50
•(SD) 525i 59.94
•변형
•Colorfront Engine-TV 모드, 9 가지 변환 중에서 선택
•Colorfront Engine-Live Mode, 10 가지 Dynamic Range 및 Gamut 설정에서 선택
•Colorfront Engine-Film Mode, 11 가지 Dynamic Range 및 Gamut 설정에서 선택
•BBC HLG LUT, 15 개 LUT 중에서 선택
•USER LUT, 10 개의 LUT 중에서 선택
•1x HDMI, 1x HD 출력
•2K / HD / SD, HDMI v1.4a
•4K / UltraHD가 자동으로 2K / HD로 다운 컨버트 됨
•HDMI v2.0b 및 CTA-861-G에 따라 HDR 디스플레이를 지원하는 HDR Infoframe 생성
•자르기 제어
비디오 프로세싱•모션 적응 디인터레이서
•Proc 앰프 컨트롤
•색상 교정기
•Legalizer
•프레임 레이트 변환 / 필름 케이던스 제거 / 삽입 (3 : 2, 1 : 2, 2 : 1, 2 : 3)
•라인 및 픽셀의 H 및 V 타이밍 제어 기능이있는 조정 가능한 지연 0-6 프레임
•자막 전환 (CEA-608 / CEA-708)
•AFD 입력 감지, 다운 컨버팅 제어 및 출력 통과 또는 덮어 쓰기
•모든 내장 ANC 패킷은 출력 형식이 입력 형식과 같을 때 통과합니다.
•색도계 및 전송 특성을위한 구성 가능한 SDI 출력 VPID
•블랙 또는 마지막 양호한 프레임으로 고정 (수동 또는 입력 신호 손실시)
•배경 채우기를 위한 매트 생성기
•SDR 및 HDR 패턴이있는 비디오 테스트 생성기
•공칭 비디오 지연 HD / SD, 2 프레임 (LFR), 4 프레임 (HFR)
포맷 변환•지원되는 모든 입력 형식을 동일한 프레임 속도 제품군 내에서 지원되는 출력 형식으로 변환하십시오. 이 세가지 제품군은 다음과 같습니다.
•59.94, 29.97, 23.98
•50, 25
•60, 30, 24
스케일링•2K / HD / SD 형식으로 지원
•확대 및 축소
•정복
•관심 영역 (ROI)
업 컨버전•하드웨어 10 비트
•확대 / 축소 14 : 9 : 4 : 3 이미지를 약간 확대하여 14 : 9 이미지를 검은 색 사이드 바로 채 웁니다.
•줌 레터 박스 : 전체 화면을 채우기 위해 이미지를 확대합니다.
•확대 / 축소 : 16 : 9 화면을 채우기 위해 확대 / 축소와 수평 확장이 조합됩니다. 이 설정은 작은 종횡비 변경을 도입합니다
다운 컨버전•하드웨어 10 비트
•아나모픽 : 전체 화면
•레터 박스 : 가로 세로 비율이 보존 된 이미지 영역에 검은 색 위 / 아래가 추가되어 이미지가 축소됩니다.
•자르기 : 비디오 출력 형식에 맞게 이미지가 잘립니다.
화면 비율 변환(SD→SD)•레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
•H 자르기 : 이미지에 가로로 늘인 효과를 생성합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
•SD Pillarbox : 화면 중앙에 이미지를 생성하고 왼쪽과 오른쪽에 검은 색 테두리가 있고 중앙에 아나모픽 이미지가 있습니다.
•V 자르기 : SD 레터 박스 자료를 아나모픽 이미지로 변환합니다.
디지털 오디오 입력• 48kHz 샘플 속도
• 8x SDI 임베디드 입력 (각각 16 채널)
• 128 채널, 24 비트 (20 비트 SD), SMPTE-272 / 299
•8x 밸런스 AES 입력 (16 채널), 1x DB-25
• 16 채널, 24 비트, AES-3
• 2x MADI 입력, 1 BNC, 1x ST Fiber
•128 채널, 24 비트, AES-10
디지털 오디오 출력•48 kHz 샘플 속도
•비디오 프로세서 당 1 개의 SDI 임베디드 출력 (각 16 채널)
•16 채널 (단일 비디오 프로세서 모드에서), 24 비트 (20 비트 SD), SMPTE-272 / 299
•64 채널 (4 개의 비디오 프로세서 모드에서), 24 비트 (20 비트 SD), SMPTE-272 / 299
•8 x 밸런스드 AES 출력 (16 채널), 1 x DB-25
•16 채널, 24 비트, AES-3
•2 x MADI 출력, 1 BNC, 1 x ST 파이버
•128 채널, 24 비트, AES-10
오디오 처리•277 x 208 모노 오디오 매트릭스, 1 : 1, 1 : 다수
•입력 : 128 임베디드, 16 AES, 128 MADI, 2 스테레오 믹스 다운, 3 톤 제너레이터
•출력 (4 채널 모드) : 16 AES, 128 MADI, 64 임베디드
•출력 (단일 채널 모드) : 16 AES, 128 MADI, 16 내장
•각 채널에 대한 입력 조절 컨트롤
•0.5dB 단계로 +18 ~ -18dB 이득
•위상 반전
•각 채널 쌍에 대한 입력 조절 컨트롤
•20.8 us 간격으로 -16 ms에서 + 1 초 지연
•게인 조정 기능이있는 두 개의 독립적 인 5.1 또는 7.1 스테레오 믹스 다운 프로세서
•모든 오디오 입력에서 고품질 샘플 속도 변환 지원
•비 PCM 오디오 (예 : Dolby E, AC-3 등)에 대한 SRC 바이 패스
•오디오 톤 제너레이터 (음소거, 400 Hz, 1 kHz)
레퍼런스 입력•외부, 2 x BNC
•루핑, 비 종결
•블랙 버스트 또는 3 중 레벨 동기화
젠락•외부 참조에 고정
•SDI 입력 1에서 8까지 잠금
•온도 보상 크리스털 발진기 기반 프리 런
네트워크 인터페이스• 1x RJ-45, 10/100/1000 이더넷
• 원격 제어를위한 내장 웹 서버
• REST 인터페이스
• SNMP
사용자 인터페이스•디스플레이
•상태 LED가있는 키패드
•2 개의 회전 / 푸시 노브
•포괄적 인 경보 표시기
FS-HDR 제어 링크 애플리케이션• Colorfront Engine 매개 변수의 실시간 원격 제어 (라이브 모드 만 해당)
• Tangent Kb USB 12 노브 패널 지원
• Ganging 기능은 단일 채널 모드에서 여러 FS-HDR을 동시에 제어합니다.
• 4x FS-HDR을 동시에 제어 할 때 8K HDR 변환 파이프 라인 사용
프리셋• 4채널 및 싱글채널 모드는 각각 40개의 시스템 레벨 사전 설정을 지원합니다.
GPI• 1 x 25 핀 D- 커넥터
• 4개의 광학 절연 GPI 입력
• 4개의 광학 절연 GPO 출력
크기 (wxdxh)•444.5mm x 406.5mm x 44.45mm (17.5 "x 16"x 1.75 ) (1RU)
무게•3.6 kg (7.9 lb)
전원•100-240 VAC 50/60 Hz (이중 전원 공급 장치), 일반 55W; 최대 70W
동작 환경•안전 작동 온도 : 0 ~ 40 ° C (32 ~ 104 ° F)
•안전한 보관 온도 (전원 꺼짐) : -40 ~ 60 ° C (-40 ~ 140 ° F)
•정상 동작 : 상대 습도 10-90 %, 비 응축
•작동 고도 : <3000 미터 (<10,000 피트)
FS-HDR 특징

FS-HDR Colorfront Engine TV 모드

TV 모드는 실시간 TV 제작에 필요한 최소한의 제어로 변환 선택 인터페이스를 간단하게 사용할 수 있는 새로운 작동 모드입니다. HDR / SDR 변환에 필수적인 두 가지 새로운 컨트롤을 추가하면서 색상 보정 및 카메라 보정기능을 제공합니다. 이 새로운 컨트롤은 Knee Point 및 Knee Slope 용이며 HDR에서 SDR 변환 및 HDR에서 SDR로 변환할 때 하이라이트 및 롤오프를 관리하는데 도움이됩니다. 또한 HDR 프로그램에서 사용할 수 있는 더 많은 정보를 사용하여 SDR 출력의 품질을 향상시킵니다. SDR을 제공하려면 HDR 제작에 쏟는 노력의 혜택을 받아야 하지 않을까요?

Colorfront Engine은 HDR 색상 변환에 더 나은 SDR을 제공하는 휴먼 비주얼 시스템 기반의 변환 알고리즘을 사용하여 HDR 프로덕션에 사용되는 SDR 소스의 전체적인 것을 개선합니다. 그래픽이나 카메라 내에서 사용되는 SDR 브랜드 컬러의 색상 충실도를 보호하고 유지하기 위해 Colorfront Engine TV 모드를 사용하여 SDR에서 HLG로 변환하고 HLG에서 SDR로 변환하는 조합에 필요한 “라운드 트립” 기능을 제공합니다.

지각 변환은 다양한 인간의 지각 현상을 모델 또는 지각 선형 변환 공간으로 통합됩니다. FS-HDR Colorfront Engine TV 모드 특유의 변환은 이 지각 공간에서 계산되어 다이나믹 레인지, 서라운드 조명, 색 볼륨, 인식된 채도 및 인식된 색조가 설명됩니다.

실시간 HDR 워크 플로우를 위한 FS-HDR

AJA FS-HDR의 강력함과 유연성으로 관객에게 보다 몰입력 있는 컨텐츠를 전달하십시오. FS-HDR 및 Colorfront Engine™은 실시간 HDR / WCG 변환을 단순화하여 SDR to HDR, HDR to HDR, HDR to SDR 컨버팅을 지원할 뿐만 아니라 4K와 HD의 상호 변환도 가능합니다.

광범위한 카메라 로그 번역 등 FS-HDR의 다양한 기능에 대해 자세히 알아보십시오.

실시간 HDR 컨버터

HDR (High Dynamic Range)은 인간의 시각시스템 즉, HVS (Human Visual System)에 가까운 시각 경험을 추구합니다.FSR-HDR은 SDR에서 HDR, HDR에서 SDR, HDR에서 HDR로 로우 프로파일 변환을 독립적/실시간으로 빠르게 구현할 수 있게 설계되어 있습니다.

HDR Conversions:

  • HDR to HDR
  • HDR to SDR
  • SDR to HDR

WCG Conversions:

  • BT.709 to BT.2020
  • BT.2020 to BT.709

Up and Down Conversions:

  • Converting HD SDR BT.709 sources to UHD HDR BT.2020
  • Converting UHD HDR BT.2020 sources to HD SDR BT.709

FS-HDR 주요 기능

  • HDR에서 HDR, SDR에서 HDR, HDR에서 SDR 로의 변환은 다이나믹 레인지 및 와이드 컬러 영역에 필요합니다.
  • 두 가지 작동 모드 지원
    • 4K / UltraHD 또는 2K / HD 프레임 동기 및 HDR 변환을 포함한 변환을 위한 단일 채널 모드
      • 4K / UltraHD / 2K / HD / SD 비디오 프로세싱 및 업, 다운, 크로스 컨버전
      • Quad 1.5G를 포함한 4K / UltraHD를 위한 전 범위의 I / O 옵션; 듀얼 3G; 다양한 동축 및 광케이블 옵션에 대한 쿼드 3G, 6G 및 12G
      • 향상된 단일 채널 모드는 편리한 단일 마스터 HDR 워크 플로우를 위해 고유한 HDR 변환 설정으로 4K / UltraHD 및 2K / HD를 동시에 출력 할 수있는 기능을 제공합니다.
    • HDR 변환을 포함하여 동시 2K / HD / SD 채널을 위한 4채널 모드
      • 2K / HD / SD 위, 아래, 교차 변환
      • SD / SD 화면 비율 변환
      • HD / HD 교차 변환 (720p / 1080i)
    • 각 처리 채널은 다음과 같이 독립적으로 선택할 수 있습니다.
      • Colorfront Engine TV 모드
      • Colorfront Engine 라이브 모드
      • Colorfront 엔진 필름 모드
      • BBC HLG LUT 모드
      • 사용자 LUT 모드
    • 33 포인트 Tetrahedral 3D LUT 프로세서 지원 :
      • 내장형 BBC HLG 3-D LUT
      • 사용자 3D LUT
      • 타사 애플리케이션을 통한 동적 3D LUT
  • 48-4000 Nits의 가변 PQ 출력 조정
  • SDI 출력 VPID를위한 구성 가능한 HDR 설정
  • HDR 컬러 바 테스트 패턴
  • HDR 컬러 바 테스트 패턴4K / UltraHD / 2K / HD 래스터 지원과 광범위하게 상호 운용 가능,
  • SQD 및 2SI 매핑 변환, P, PsF 및 Interlace 지원
  • 중계차, 포스트 프로덕션, 방송 설정에 이상적인 공간, 전력 및 비용 효율성을 제공하는 1RU 프레임
  • 오디오 가능성의 272 x 208 매트릭스를 사용한 오디오 I / O 처리; 개별 AES에서 MADI 및 임베디드 SDI 오디오까지 다양한 오디오 입력을 지원하며 각 오디오 입력은 샘플 레이트 변환 기능을 제공합니다.
  • 간단한 조작, 재 설계된 FS 메뉴 구조 및 전면 패널 버튼을 통한 기능에 대한 빠른 액세스는 물론 LAN 또는 웹을 통한 제어를 제공하는 웹 기반 UI

Colorfront Engine™

FS-HDR의 HDR / WCG 기능은 Colorfront Engine ™ 내에서 비디오 및 색상 공간 처리 알고리즘을 활용합니다. 특히 Colorfront의 AJA에서 라이센스를 받았으며 Colorfront의 CTO Bill Feighter 및 Tamas Perlaki 수석 엔지니어가 개발했습니다.

Colorfront 엔진으로 구동되는 FS-HDR의 광범위한 HDR 및 WCG 프로세싱 지원을 통해 HD HDR로 다운 컨버전하거나 최대 4 채널의 2K / HD를 동시에 포함하는 4K / UltraHD / 2K / HD의 단일 채널을 실시간 처리 할 수 ​​있습니다. FS-HDR을 사용하면 여러 공급 업체의 인기있는 카메라 형식을 HDR 공간으로 변환 할 수 있으며 필요에 따라 BT.2020 / BT.709와의 변환도 가능합니다. 방송 및 OTT 워크 플로우에서 SDR과 함께 HDR을 널리 수용하는 데 중요합니다.

Colorfront Engine TV 모드는 라이브 TV 방송 제작에서 하이라이트 및 롤오프 관리를 위한 특정 변환 및 단순화된 제어 기능을 제공합니다.

Colorfront Engine 라이브 모드는 방송, OTT, A / V 및 장소와 같은 실시간 응용 프로그램을 지원하는 변환 및 제어 기능을 제공합니다.

Colorfront 엔진 필름 모드는 설정된 카메라 미리보기 및 모양 만들기와 같은 응용 프로그램을 위해 ASC CDL을 포함하여 변환 및 제어 기능을 제공합니다.

HDR 변환 및 색보정을 위한 파라매트릭 컨트롤


Colorfront Engine 매개 변수 컨트롤을 사용하면 다음을 수행 할 수 있습니다.
:
  • TV Mode:
    • R, G, B 및 마스터 색상 컨트롤을 다음과 같이 조정합니다.
      • Lift, Gamma, and Gain
    • Knee Point 및 Knee Slope 컨트롤로 하이라이트 및 롤오프 관리
    • 노출, 색온도 및 색조로 카메라 보정 조정
  • Live Mode:
    • R, G, B 및 마스터 색상 컨트롤을 다음과 같이 조정합니다.
      • Lift, Gamma, and Gain
  • Film Mode:
    • R, G, B 및 마스터 색상 컨트롤을 다음과 같이 조정합니다.
      • Slope, Power, and Offset
  • 채도 조정
  • SDR에서 HDR로 알고리즘의 색상 볼륨 확장 안내
  • 마스터 링 환경 또는 시청 환경에서 주변 광원을 조정합니다.
  • SDR 하이라이트 및 반사광이 HDR로 확장하는 방법 관리
  • 영화와 TV 사이의 카메라 로그 입력의 전반적인 모습 제어
  • 노출, 색온도 및 색조로 카메라 보정 조정
  • 48에서 4000 Nit로 PQ 출력 Nit 레벨 조정
  • DCI P3 Colorspace PQ 출력용 클램프
  • HDU Television Production의 ITU BT.2408-0 운영 실무 지원.

실시간 카메라 LOG 컨버팅

FS-HDR은 현재 세계에서 가장 많이 사용하는 대부분의 전문 카메라의 영상을 받아 실시간으로 로그를 적용하여 4K / UltraHD 또는 2K / HD로 변환하고 HDR 또는 SDR로 출력 할 수 있습니다.

이것은 여러가지 카메라를 혼합 사용하는 환경에서 HDR 또는 SDR을 사용하는 스위쳐 등의 장비에 동일한 입력신호를 주기 위한 워크 플로우를 크게 단순화합니다. 또한, FS-HDR은  Sony S-Gamut / S-Log3 워크플로우를 필요로 하는 스위처 등의 장비에 바로 적용할 수도 있습니다.

  • Sony S-Log3 S-Gamut3
  • Sony S-Log3 S-Gamut3 cine
  • Sony S-Log3 BT.2020
  • ARRI LogC Wide Gamut
  • Panasonic Vlog
  • Red Log3G10 Wide Gamut
  • Canon Log2
  • Canon Log 3

ACES 지원

ACES (Academy Color Encoding System)는 영화 나 TV 제작의 수명주기 동안 색상 관리를위한 업계 표준이되었습니다. 캡처부터 편집, VFX, 마스터 링, 공개 프레젠테이션, 보관 및 향후 리마스터링에 이르기까지 ACES는 창의적인 비전을 유지하는 일관된 컬러 경험을 보장합니다.

FS-HDR v3.0은 ACES Grading Colorspace를 추가하고 ACES 워크 플로우와의 실시간 통합을 위해 ACEScct 입력 및 출력 동적 범위를 제공합니다.

LOOKs

Film Mode의 Colorfront Engine은 필름 스톡 에뮬레이션 및 대중적 미학 외모, 온 세트 및 에피소드 제작을위한 유용한 도구를 포함한 LOOK 선택 기능을 제공하며 고유의 특정 미적 요구 사항에 대해 두 가지를 혼합 할 수도 있습니다.

  • LOOK
    • Look A or B Select
      • MasterLook
      • MasterBroadcast
      • MasterLookBright
      • MasterLookCool
      • MasterLookLowCon
      • MasterLookSoftColor
      • MasterLookVivid
      • MasterLookWarm
      • MasterPastelD60
      • MasterPastelD65
      • Agfa
      • ARRI K1S1
      • Bleach
      • ClassicFilm
      • Ektachrome
      • FilmBlended
      • FilmBlendedLoCon
      • FujiDI
      • FujiXD
      • GenericFilm
      • Kodachrome
      • ReversalClassic
    • A/B Mix

입력 : 동적 범위 / 색상 범위

  • SDR BT.709 100 Nits
  • SDR Extended BT.709
  • PQ BT.2020 1000 Nits
  • PQ P3D65 1000 Nits
  • Hybrid Log Gamma BT.2100
  • HLG Extended BT.709
  • HLG Extended BT.2100
  • Sony® S-Log3 S-Gamut3
  • Sony S-Log3 S-Gamut3 Cine
  • Sony S-Log3 BT.2020
  • ARRI Log C Wide Gamut
  • Panasonic® V-Log
  • RED Log3G10 Wide Gamut
  • Canon Log 2
  • Canon Log 3
  • ACEScct

출력 : 다이나믹 레인지 / 컬러 범위

  • SDR BT.709 100 Nits
  • SDR Extended BT.709
  • PQ BT.2020 1000 Nits
  • PQ P3D65 1000 Nits
  • Hybrid Log Gamma BT.2100
  • HLG Extended BT.709
  • HLG Extended BT.2100
  • Sony S-Log3 S-Gamut3
  • Sony S-Log3 BT.2020
  • ARRI Log C Wide Gamut
  • ACEScct

BBC HLG LUT 모드

BBC HLG LUTs 모드는 HDR 변환 옵션을 추가하는 추가 기능을 제공하며, 특히 특정 변환 기준을 찾는 TV 방송국에 적합합니다.

  • ITU BT.2408에 따른 수학적 HLG HDR 동적 범위 매핑 지원
  • 장면 조명 및 디스플레이 조명 변환
  • SDR, PQ 및  S-Log3에서 HLG 연결
  • HLG에서 SDR 및 PQ 연결
  • 33점 사면체 3D LUT 보간 사용



BBC HLG LUT 전환

  • SDR Scene Referred (SR) to HLG
  • SDR Scene Referred (SR) to HLG Strict
  • SDR Scene Referred (SR) UpMap to HLG
  • SDR Scene Referred (SR) UpMap to HLG Strict
  • SDR Display Referred (DR) to HLG
  • SDR Display Referred (DR) UpMap to HLG
  • PQ 1000 Nits Display Referred (DR) to HLG
  • PQ 4000 Nits Display Referred (DR) to HLG
  • S-Log3 100% Scene Referred (SR) to HLG
  • S-Log3 200% Scene Referred (SR Live) to HLG
  • HLG to SDR Scene Referred (SR)
  • HLG to SDR Scene Referred (SR) Strict
  • HLG to SDR Display Referred (DR)
  • HLG to SDR Display Referred (DR) Super White
  • HLG to PQ 1000 Nits Display Referred (DR)

BBC HLG LUT를 사용한 단일 마스터 HDR 워크 플로우

3D LUT 업로드 및 리콜

3D LUT는 색상 및 루마를 3D 공간에 배치합니다. 이는 실제 세계에서 색상이 작동하는 방식을 보다 잘 표현하고 1D LUT보다 복잡한 색상 등급을 캡처하고 중계하는데 유용합니다.

FS-HDR은 사용자가 만든 3D LUT(33 포인트 .cube 형식)의 업로드를 지원하며, FS-HDR의 간단한 시각적 GUI를 통해 필요에 따라 저장 및 불러올 수 있습니다. 이는 프로덕션에 원하는 표준 모양을 제작하여 가져오거나, 프로젝트를 위해 이전에 디자인된 창의적인 LUT를 적용하거나, 특정 모양을 위해 잠재적으로 필름 에뮬레이션 LUT를 로드하는데 이상적입니다.

  • 웹 GUI를 사용하여 업로드
  • 33 포인트 .cube 형식
  • 최대 10 개의 LUT 저장
  • 33 포인트 Tetrahedral 3D LUT 보간 활용

FS-HDR은 라이브 플레이아웃을 위해 타사 소프트웨어의 Dynamic LUT 업로드를 지원하며, 이를 구현할 때 변경 사항을 확인할 수 있습니다.

싱글 채널 Dynamic LUT는 4K 해상도를, 4채널 모드는 멀티채널 HD 워크플로우를 지원하며, TVLogic의 WonderLookPro 및 Pomfort의 LiveGrade Pro 등급 소프트웨어를 통합하여 지속적인 실시간 LUT 업데이트를 지원합니다.

FS-HDR 및 WonderLookPro

단일 채널 및 다중 채널 워크 플로우에 대한 동적 LUT 지원

FS-HDR 및 LiveGrade Pro

단일 채널 및 다중 채널 워크 플로우에 대한 동적 LUT 지원

SDR 미리보기 모드

Colorfront Engine SDR 미리보기 모드를 사용하면 HDR 출력이 FS-HDR에 의해 SDR로 변환된 경우 HDR 출력이 어떻게 보이는지 빠르게 볼 수 있습니다. 이것은 카메라 음영과 같이 HDR 디스플레이에서 이미지를 보면서 HDR 카메라를 조정하는 기능에 매우 유용합니다. 중요한 질문은 “SDR로 변환 할 때 이 사진은 어떻게 생겼을까요?” 입니다. FS-HDR의 고유한 SDR 미리보기 모드는 HDR 대 SDR 장비 체인을 필요로하지 않거나 기존 HDR 모니터를 재구성하지 않고도 이 질문에 신속하게 응답 할 수 있는 방법을 제공합니다.

SDR 미리보기가 활성화되면 Colorfront 엔진은 비디오를 현재 선택된 HDR 공간 (PQ 또는 HLG)으로 매핑하지만 SDR 이미지를 정확하게 나타내는 값으로 매핑합니다. 이렇게하면 출력 형식을 SDR로 변경하고 디스플레이가 다시 구성 될 때까지 기다리는데 필요한 시간이 필요하지 않습니다. 전면 패널, 웹 GUI 또는 GPI에서 SDR 미리보기의 켜기 / 끄기 상태를 간단히 제어함으로써 운영자는 HDR 및 SDR 이미지의 빠르고 결함없는 A / B 비교를 수행 할 수 있습니다.

FS-HDR이 적용된 UltraHD/HD용 HDR 워크 플로우

FS-HDR은 다양한 워크 플로우 내에서 HDR을 통합 할 수있는 가능성을 열어줍니다.

  • 주택 HDR 표준에서 전달 HDR 표준으로 변환.
  • 카메라 OETF에서 하우스 HDR 표준으로 변환.
  • 전달 또는 모니터링을 위해 HDR 표준에서 SDR로 변환.
  • SDR 카메라 출력을 하우스 HDR 표준으로 변환.
  • HDR 프로그램에 통합하기 위해 SDR 소스를 HDR로 변환.
  • HD SDR BT.709 소스를 UltraHD HDR BT.2020으로 변환.
  • UltraHD HDR BT.2020 소스를 HD SDR BT.709로 변환.
  • 소스 입력을 Sony S-Log3 S-Gamut3로 변환.

싱글 채널 모드

동시 2K / HD 출력을 지원하는 4K / UltraHD 변환 파워

4K / UltraHD 전송, 처리 및 동기화가 빠르게 다음 표준이되고 있습니다. FS-HDR은 12G-SDI HD-BNC 및 12G-SDI LC 파이버 SFP 모듈을 통해 내장형 BNC 커넥터가 있는 Quad 1.5G, Dual 3G, Quad 3G 및 12G / 6G 옵션을 포함한 풍부한 디지털 비디오 연결을 제공합니다.

단일 채널 모드에서 FS-HDR은 HD 또는 SD 자료를 4K / UltraHD로 업 컨버팅하거나 4K / UltraHD를 HD로 다운 컨버팅하고 임베디드 SDI, AES 및 MADI를 통해 다양한 오디오 채널을 지원하여 272×208 매트릭스의 놀라운 오디오 처리 기능을 제공합니다.

향상된 싱글 채널 모드는 싱글 마스터 HDR 워크 플로우를 위해 동시 4K / UltraHD 및 2K / HD 출력을 제공합니다. 이 모드에서 HDR 처리는 True 4K 또는 UltraHD 신호에 대해 수행 될 수 있으며 SDI 모니터 출력을 통해 HD HDR 또는 HD SDR 요구 사항에 대해 HDR 처리를 사용한 다운 컨버전이 가능합니다.

채널의 색상 변환은 Colorfront Engine TV 모드, Colorfront Engine 라이브 모드, Colorfront Engine 필름 모드, BBC HLG 3D LUT, 사용자 3D LUT 또는 다이나믹 LUT 모드에 대해 구성하여 원하는 HDR 변환을 수행 할 수 있습니다.

4 채널 모드

멀티 채널 HD HDR 프로세스

4채널 모드에서 FS-HDR은 4K/HD 및 SD소스를  4개까지 동시에 처리할 수 있는 최대 4채널 HDR 변환 기능을 제공합니다. 또한 이 강력한 변환 프로세스는 관심 영역(ROI)확대, 색 보정, 프록-앰프 컨트롤, 모션 어답티브 디-인터레이싱 등 많은 옵션을 제공합니다.

각 채널은 원하는 HDR 변환을 위해 Colorfront Engine TV Mode, Colorfront Engine Live Mode, Colorfront Engine Film Mode, BBC HLG 3D LUT, User 3D LUT 또는 Dynamic LUT Mode에 대해 독립적으로 구성할 수 있습니다.

4채널 모드에서는 하나의 HD소스로 4개의 각각 고유한 HDR/SD변환을 사용하여 4개의 개별 출력으로 내보낼 수도 있습니다.

1RU 케이스에서 멀티채널을 제공하기 때문에 공간, 전력 등을 절감하실 수 있습니다.

놀라운 디지털 연결 확장

비디오 및 오디오는 프로젝트의 요구 사항을 충족시키는데 필요한 연결성과 대역폭을 갖추고 있어야합니다.

FS-HDR은 표준 BNC는 물론 선택 사양인 SFP 입력 및 출력을 사용하여 최대 12G의 SDI 워크 플로우를 지원하여 다양한 워크 플로우 및 기능에 쉽게 통합 할 수 있습니다.

FS-HDR에는 단일 채널 모드에서 4K / UltraHD / 2K / HD / SD 해상도 SDI 신호를 수용 할 수있는 동축 및 광섬유* 입력 및 출력이 있습니다. 4 채널 모드에서는 2K / HD / SD 입력을 외부 신호 분배없이 여러 위치로 동시에 연결할 수 있습니다.

레퍼런스 입력 (Reference Input)을 통해 FS-HDR 제작 레퍼런스 신호와 연결하여 신호의 안정성을 확보할 수 있습니다.

디지털 오디오는 SDI, MADI 및 AES 사이에서 분리 및 임베딩되어 믿을 수 없는 라우팅 가능성을 제공합니다.

* SFP 입력 및 출력은 옵션입니다.

업,다운/크로스 컨버팅

4K로 이동하는 것은 결코 간단한 변화가 아닙니다. 기존 신호와 아카이브 자료들을 4K 환경에서 사용하기 위해 변환해야 하며, 제작되는 4K 소스는 현재 사용되고 있는 2K/HD 파이프라인을 지원하기 위해 다운 커버팅 될 필요가 있습니다.

AJA의 놀라운 변환 알고리즘을 활용한 FS-HDR은 SD, HD또는 2K 비디오를 4K/UDH로 변환하거나, 반대로 4K/UDH 비디오를 SD, HD또는 2K 비디오로 변환하여 줍니다. 쿼드, 2SI 출력 또한 지원됩니다.

AJA의 강력한 하드웨어 변환 기술은 제작물의 최고 영상 품질을 보장합니다. 주요 변환 기능은 다음과 같습니다.

  • 4K/UltraHD/2K/HD/SD 업/다운 컨버팅
  • SD/SD 화면 비율 컨버팅
  • HD/HD 크로스 컨버팅 (720p/1080i)

이 모든 작업은 10bit 하드웨어 프로세싱을 통해 이루어집니다.

12G/6G HD-BNC 및 광섬유 SFP 옵션

FS-HDR의 SFP 옵션에는 12G/6G-SDI HD-BNC 및 Fiber LC I/O 옵션(단일 또는 듀얼 채널 포함)과 싱글 모드 또는 멀티 모드 옵션(단일 모드 또는 멀티 모드 옵션 포함)이 모두 포함되어 있어 광섬유 변환에 별도의 파이버에서 SDI로 변환할 필요없이 FS-HDR에 직접 연결할 수 있습니다. 또한 3G-SDI Fiber LC 및 SC SFP 옵션도 제공됩니다.

Optional 12G/6G-SDI SFPs:

  • HDBNC-2TX-12G:  12G/6G-SDI Dual Coax HD-BNC Transmitter
  • HDBNC-2RX-12G:  12G/6G-SDI Dual Coax HD-BNC Receiver
  • FIBERLC-1TX-12G:  12G-SDI Single Fiber LC Transmitter Single Mode
  • FIBERLC-1RX-12G:  12G-SDI Single Fiber LC Receiver Single Mode
  • FIBERLC-2TX-12G: 12G/6G-SDI Dual Fiber LC Transmitter Single Mode
  • FIBERLC-2RX-12G: 12G/6G-SDI Dual Fiber LC Receiver Single Mode

Optional 3G-SDI Single Mode SFPs:

  • FIBERSC-1-TX:  3G-SDI Single Fiber SC Transmitter Single Mode
  • FIBERSC-1-RX:  3G-SDI Single Fiber SC Receiver Single Mode
  • FIBERLC-1-TX:  3G-SDI Single Fiber LC Transmitter Single Mode
  • FIBERLC-1-RX:  3G-SDI Single Fiber LC Receiver Single Mode
  • FIBERLC-2-TX:  3G-SDI Dual Fiber LC Transmitter Single Mode
  • FIBERLC-2-RX:  3G-SDI Dual Fiber LC Receiver Single Mode

Optional 3G-SDI Multi-Mode SFPs:

  • FIBERLC-1TX-MM:  3G-SDI Single Fiber LC Transmitter Multi-Mode 850nm
  • FIBERLC-1RX-MM:  3G-SDI Single Fiber LC Receiver Multi-Mode 850nm
  • FIBERLC-2TX-MM:  3G-SDI Dual Fiber LC Transmitter Multi-Mode 850nm
  • FIBERLC-2RX-MM:  3G-SDI Dual Fiber LC Receiver Multi-Mode 850nm

컨트롤 링크 소프트웨어가 포함된 Tangent Element Kb 패널 지원

Tangent Element Kb 12 노브 패널은 HDR에 대한 FS-HDR의 Colorfront Engine 매개 변수를 원격으로 실시간 조정할 수있는 기능을 제공합니다. 따라서 라이브 프로덕션에서 주요 FS-HDR 매개 변수에 대한 빠른 액세스 및 직관적인 제어가 가능합니다.

새로운 독립 실행형 응용 프로그램인 FS-HDR Control Link를 로컬 PC 또는 Mac에서 실행하여 Tangent 패널의 USB 인터페이스와 이더넷 LAN 사이의 통신을 제공하고 궁극적으로 FS-HDR에 연결합니다. v2.6 펌웨어 및 FS-HDR Control Link 소프트웨어를 사용하면 여러 FS-HDR에서 매개 변수를 제어하고 8K 필요시 4x FS-HDR을 동시에 사용할 수 있습니다.

Control Link 소프트웨어는 FS-HDR의 Support 페이지에있는 Software 패널 아래에있는 FS-HDR 펌웨어와 함께 사용할 수 있으며 사용 지침은 FS-HDR 설명서에 포함되어 있습니다.

참고 : Tangent Elelment Kb 하드웨어는 별매입니다.

원격 구성 및 컨트롤

FS-HDR은 네트워크를 지원하며 SNMP 모니터링 및 웹 기반 원격 제어를 지원합니다. 유닛은 내장 10 / 100 / 1000MB 이더넷 포트를 통해 모든 이더넷 네트워크에 연결될 수 있으므로 연결된 컴퓨터의 웹 브라우저에서 여러 FS 장치를 제어하고 구성 할 수 있습니다. 구성을 저장하고 여러 장치에 적용하여 대규모 설치에서 일관성과 빠른 구성을 보장 할 수 있습니다.

시설의 기존 자동화와 원활하게 통합하기 위해 FS-HDR은 다양한 기능을 트리거하기 위해 외부 GPI 명령을 수신 할 수도 있습니다.

HDMI HDR 출력

4K/UltraHD HDMI 출력용 Hi5-12G 또는 Hi5-4K-Plus

FS-HDR에는 HDR 변환에 대한 2K / HD 모니터링을위한 HDMI 1.4 출력 모드가 포함되어 있습니다.

FS-HDR은 HDMI v2.0b / CTA-861-G 당 HDR 디스플레이를 지원하는 HDR 인포 프레임 생성 기능을 제공합니다. 모니터 출력 (SDI 및 HMDI)은 2K / HD / SD 형식을 지원하므로 4K 또는 UltraHD 출력을 모니터링 할 때 모니터 출력 (SDI 및 HDMI 모두)은 HDR 변환이있는 2K 또는 HD로 자동으로 다운 컨버전됩니다.

풀 HDMI 2.0 – 4K / UltraHD 디스플레이의 경우, FS-HDR과 AJA Hi5-12G를 페어링하여 4K / UltraHD 또는 Hi5-4K-Plus 미니 컨버터를 위한 단일 케이블을 간단하게 만드십시오.

AJA의 Hi5-12G는 하나의 12G-SDI 케이블을 통해 FS-HDR에 연결할 수 있는 능력으로 4K / UltraHD SDI에서 HDMI 2.0으로 전환하는데 필요한 60p의 깨끗한 이미지 충실도와 HFR 지원으로 비전을 유지합니다 . Hi5-12G 및 Hi5-4K-Plus는 HDMI v2.0b / CTA-861-G에 따라 HDR 메타 데이터를 생성 할 수 있습니다.

Hi5-4K-Plus는 Quad 3G-SDI, Quad 1.5G-SDI 또는 Dual 3G-SDI 출력을 사용하여 4K / UltraHD HDMI 2.0 입력을 갖춘 새로운 디스플레이에 FS-HDR과 같은 전문 4K 장치의 간단한 모니터링 연결을 제공합니다. 4:2:2 / 4:4:4 60p 전문가 워크 플로우를 위한 비용 효율적인 모니터링.

광범위한 오디오 유연성

5.1 및 7.1 오디오의 수요가 늘어나며 프로덕션에서 관리해야하는 오디오 채널의 수가 증가했습니다. MADI 표준은 단일 케이블에 방대한 오디오 채널을 전송할 수 있는 편리한 방법을 제공하여 방송사, 중계차 및 프로덕션에서 오디오 케이블링을 간단하게 해결할 수 있습니다.
FS-HDR은 Fiber / Coax MADI 입출력을 모두 지원합니다. 내장된 277 x 208 모노 오디오 매트릭스를 사용하여 여러분은 MADI, 믹스다운, SDI, Fiber, AES 소스에서 오는 모든 오디오를 1:1 또는 1:다수 등으로 라우팅 처리할 수 있습니다.

자막 전환

FS-HDR은 클로즈 캡션과 2K / HD / SD 및 4K / UltraHD 형식 간의 자막 캡션 (CEA-608 및 CEA-708 표준의 전체 변환 포함) 변환을 지원합니다. FS-HDR은 형식 간 변환시에도 클로즈 자막을 보존 할 수 있으므로 변환 후 클로즈 캡션을 다시 삽입 할 필요가 없습니다.

액티브 포맷 설명

변환된 신호와 일치하도록 액티브 포맷 설명 정보를 자동으로 설정합니다. 즉, 변환 후에 AFD 정보를 삽입 할 필요가 없으며 AFD를 이해하는 장치에 대한 정확한 정보를 제공합니다.

AJA Quick Start: FS-HDR

이 비디오를 통해 4K/UltraHD 및 멀티 채널 HD HDR-HDR, SDR-HDR-HDR 및 HDR-HDR 요구를 모두 충족하는 FS-HDR의 내장 웹 인터페이스를 활용하여 FS-HDR을 구성하는 방법을 알아보세요.

업계 최고 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객이 이용할 수 있습니다. FS 설치, 구성, 작동과 관련하여 기술적인 문제가 발생하면 AJA 지원부가 귀하와 함께 작동하여 작동합니다.

FS 제품은 5년간의 국제 보증이 적용됩니다.

기술 사양

기술 사양

HDR / WCG 실시간 프로세서•HDR 변환
•HDR에서 HDR로
•HDR에서 SDR로
•SDR에서 HDR로
•비색계
•BT.709 및 BT.2020
비디오 처리 변환•각 처리 채널은 다음 중에서 독립적으로 선택할 수 있습니다.
•Colorfront Engine-TV 모드
•Colorfront Engine-라이브 모드
•Colorfront Engine-필름 모드
•BBC HLG 3D LUT
•사용자 3D LUT
•동적 3D LUT
Colorfront Engine (CFE) 고급 HDR 변환•인간 지각 모델에 기반한 처리
•지각적으로 최적화된 색상 볼륨 재 매핑
•원래의 창조적 의도 유지합
•HDR 기능 및 색상 교정기를 포함한 파라 메트릭 제어
•TV 방송과 같은 애플리케이션을 위한 TV 모드
•방송, OTT, A/V와 같은 애플리케이션을 위한 라이브 모드
•온셋 카메라 미리보기 및 룩 생성과 같은 애플리케이션을 위한 필름 모드
•입력 비디오 동적 범위 / 색역
•SDR BT.709100 니트
•SDR 확장 BT.709
•PQ BT.2020 1000 Nits
•PQ P3D65 1000 Nits
•하이브리드 로그 감마 BT.2100
•HLG 확장 BT.709
•HLG 확장 BT.2100
•소니 S-Log3 S-Gamut3
•소니 S-Log3 S-Gamut3 Cine
•소니 S-Log3 BT.2020
•ARRI Log C 넓은 영역
•Panasonic V- 로그
•RED Log3G10 넓은 범위
•캐논 로그 2
•캐논 로그 3
•ACEScct (필름 모드만 해당)
•출력 비디오 동적 범위 / 색역
•SDR BT.709100 니트
•SDR 확장 BT.709
•PQ BT.2020 1000 Nits
•PQ P3D65 1000 Nits
•하이브리드 로그 감마 BT.2100
•HLG 확장 BT.709
•HLG 확장 BT.2100
•소니 S-Log3 S-Gamut3
•소니 S-Log3 BT.2020
•ARRI Log C 넓은 영역
•ACEScct (필름 모드 만 해당)
•SDR 미리보기 모드
•주변 광 보정 제어
•PQ 출력 Nit 수준 : 48-4000 Nit
•PQ 출력 P3 색 공간 클램프
•노출, 색온도, 색조 제어
•TV 모드 컨트롤
•하이라이트 관리 : 니 포인트, 니 슬로프
•색상 보정 : 리프트, 감마, 게인, 채도
•카메라 보정 : 노출, 색온도, 색조
•라이브 모드 컨트롤
•그레이딩 : 리프트, 감마, 게인,
•SDR 부드러움 제어
•ITU-R BT.2408 제어
•필름 모드 컨트롤
•채점 공간 : LogC, ACEScct 또는 S-Log3
•ACES CDL : 오프셋, 파워, 슬로프, 채도
•A/B 룩 선택
•A/B 룩 믹스
•마스터 룩
•MasterBroadcast
•MasterLookBright
•MasterLookCool
•MasterLookLowCon
•MasterLookSoftColor
•MasterLookVivid
•MasterLookWarm
•마스터 파스텔 D60
•마스터 파스텔 D65
•아그파
•ARRI K1S1
•Bleach
•ClassicFilm
•Ektachrome
•FilmBlended
•FilmBlendedLoCon
•FujiDI
•FujiXD
•GenericFilm
•Kodachrome
•리버설 클래식
BBC HLG 3D LUT HDR 변환•ITU-R BT.2408에 따른 수학적 동적 범위 매핑
•HLG / BT.2100 v1.4를 참조한 SDR / BT.709 장면
•SDR / BT.709 장면은 HLG / BT.2100 Strict v1.4로 참조 됨
•SDR / BT.709 Scene Referred UpMap to HLG / BT.2100 v1.4
•SDR / BT.709 장면이 HLG / BT.2100 Strict v1.4로 UpMap을 참조 함
•HLG / BT.2100 v.1.4를 참조하는 SDR / BT.709 디스플레이
•SDR / BT.709 HLG / BT.2100 v1.4에 대한 참조 된 UpMap 표시
•HLG / BT.2100 v1.4를 참조하는 PQ 1000 Nits 디스플레이
•HLG / BT.2100 v1.4를 참조하는 PQ 4000 Nits 디스플레이
•S-Log3 / BT.2020 100 % 장면 HLG / BT.2100 v1.4 참조
•S-Log3 / BT.2020 200 % Scene Referred (SR-Live) to HLG / BT.2100 v1.4
•HLG / BT.2100에서 SDR / BT.709 장면 참조 v1.4
•HLG / BT.2100에서 SDR / BT.709 장면 참조 엄격한 v1.4
•HLG / BT.2100 ~ SDR / BT.709 디스플레이 참조 v1.4
•HLG / BT.2100 ~ SDR / BT.709 디스플레이 참조 Super White v1.4
•HLG / BT.2100 ~ PQ 1000 Nits 디스플레이 참조 v1.4
사용자 3D LUT 처리•사용자 지정 33 포인트 .cube 형식 3D LUT 지원
•사면체 LUT 보간
•구성 가능한 색 공간, 스케일 및 HDR 전송 특성
•10 개의 고정 LUT의 비 휘발성 저장소
동적 3D LUT 처리•3D LUT의 자동로드 및 표시를위한 타사 앱 지원
•소스 소프트웨어의 동적 변화를 실시간으로 반영
•Pomfort Livegrade Pro에서 지원
•TV Logic WonderLookPro에서 지원
작동 모드•4채널 모드-4개의 독립적인 2K, HD 또는 SD 비디오 프로세서
•싱글 채널 모드-4K, UltraHD, 2K, HD 또는 SD 비디오 프로세서 1개
•향상된 싱글 채널 모드 - 동시 4K / UltraHD 및 2K / HD / SD 출력을 지원하는 4K, UltraHD 비디오 프로세서 1 개
비디오 포맷•(4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30
•(UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(UltraHD) 3840x2160PsF 23.98, 24, 25, 29.97, 30
•(2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1920x1080i 50, 59.94, 60
•(HD) 1280x720p 50, 59.94, 60
•(SD) 625i 50
•(SD) 525i 59.94
•YCbCr, 4 : 2 : 2, 10 비트
디지털 비디오 입력•4 x 3G-SDI 입력, 4 x BNC
•4 x 3G-SDI 입력, 4 x 파이버 또는 HD-BNC (옵션 SFP 모듈)
   •SFP 동축 모듈, 12G / 6G-SDI, 듀얼 HD-BNC
   •SFP 파이버 모듈, 12G / 6G-SDI, 싱글 모드, 멀티 LC 또는 싱글 LC, SMPTE-297
   •SFP 파이버 모듈, 3G-SDI, 싱글 모드, 이중 LC, 싱글 LC 또는 싱글 SC, SMPTE-297
   •SFP 파이버 모듈, 3G-SDI, 다중 모드, 이중 LC 또는 단일 LC, SMPTE-297
•12G / 6G / 3G / HD / SD, SMPTE-259 / 292 / 424 / 2081 / 2082
   •싱글 링크 12G / 6G-SDI (옵션 SFP 모듈 포함)
   •쿼드 링크 3G-SDI 레벨 A 또는 B-DL (4x 3G), SMPTE-425-5
   •듀얼 링크 3G-SDI 레벨 B-DS (2x 3G), SMPTE-425-3
   •싱글 링크 3G-SDI 레벨 A, B-DL 또는 B-DS, SMPTE 425
   •쿼드 링크 HD-SDI (4x 1.5G)
   •듀얼 링크 HD-SDI (2x 1.5G), SMPTE-372
   •싱글 링크 HD / SD
•사분면 (Square Division) 또는 2SI (Two Sample Interleave) 4K / UltraHD 입력 픽셀 매핑
•8 x 1 선택기는 비디오 프로세서를 공급합니다.
디지털 비디오 출력•4x 3G-SDI 출력, 4x BNC
•4x 12G-SDI 출력, 4x 파이버 또는 HD-BNC (옵션 SFP 모듈)
•SFP 동축 모듈, 12G / 6G-SDI, 듀얼 HD-BNC
•SFP 파이버 모듈, 12G / 6G-SDI, 싱글 모드, 멀티 LC 또는 단일 LC, SMPTE-297
•SFP 파이버 모듈, 3G-SDI, 싱글 모드, 멀티 LC, 싱글 LC 또는 단일 SC, SMPTE-297
•SFP 파이버 모듈, 3G-SDI, 싱글 모드, 멀티 LC, SMPTE-297
•SFP 파이버 모듈, 3G-SDI, 멀티 모드, 멀티 LC 또는 싱글 LC, SMPTE-297
•12G / 6G / 3G / HD / SD, SMPTE-259 / 292 / 424 / 2081 / 2082
•싱글 링크 12G / 6G-SDI (옵션 SFP 모듈 포함)
•쿼드 링크 3G-SDI 레벨 A 또는 B-DL (4x 3G), SMPTE-425-5
•듀얼 링크 3G-SDI 레벨 B-DS (2x 3G), SMPTE-425-3
•싱글 링크 3G-SDI 레벨 A, B-DL 또는 B-DS, SMPTE-425
•쿼드 링크 HD-SDI (4x 1.5G)
•듀얼 링크 HD-SDI (2x 1.5G), SMPTE-372
•싱글 링크 HD / SD
•Quadrant (Square Division) 또는 2SI (Two Sample Interleave) 4K / UltraHD 출력 픽셀 매핑
디지털 모니터 출력•모니터 출력은 메인 출력의 복사본입니다.
•1x BNC, 1x 3G-SDI 출력
•3G-SDI / HD / SD, SMPTE-259 / 292 / 424, 10 비트
•4K / UltraHD가 자동으로 2K / HD로 다운 컨버트 됨
•FS-HDR이 향상된 단일 채널 모드에서 작동 할 때 SDI 모니터 출력 구성 가능
•비디오 형식
•(2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1920x1080i 50, 59.94, 60
•(HD) 1280x720p 50, 59.94, 60
•(SD) 625i 50
•(SD) 525i 59.94
•변형
•Colorfront Engine-TV 모드, 9 가지 변환 중에서 선택
•Colorfront Engine-Live Mode, 10 가지 Dynamic Range 및 Gamut 설정에서 선택
•Colorfront Engine-Film Mode, 11 가지 Dynamic Range 및 Gamut 설정에서 선택
•BBC HLG LUT, 15 개 LUT 중에서 선택
•USER LUT, 10 개의 LUT 중에서 선택
•1x HDMI, 1x HD 출력
•2K / HD / SD, HDMI v1.4a
•4K / UltraHD가 자동으로 2K / HD로 다운 컨버트 됨
•HDMI v2.0b 및 CTA-861-G에 따라 HDR 디스플레이를 지원하는 HDR Infoframe 생성
•자르기 제어
비디오 프로세싱•모션 적응 디인터레이서
•Proc 앰프 컨트롤
•색상 교정기
•Legalizer
•프레임 레이트 변환 / 필름 케이던스 제거 / 삽입 (3 : 2, 1 : 2, 2 : 1, 2 : 3)
•라인 및 픽셀의 H 및 V 타이밍 제어 기능이있는 조정 가능한 지연 0-6 프레임
•자막 전환 (CEA-608 / CEA-708)
•AFD 입력 감지, 다운 컨버팅 제어 및 출력 통과 또는 덮어 쓰기
•모든 내장 ANC 패킷은 출력 형식이 입력 형식과 같을 때 통과합니다.
•색도계 및 전송 특성을위한 구성 가능한 SDI 출력 VPID
•블랙 또는 마지막 양호한 프레임으로 고정 (수동 또는 입력 신호 손실시)
•배경 채우기를 위한 매트 생성기
•SDR 및 HDR 패턴이있는 비디오 테스트 생성기
•공칭 비디오 지연 HD / SD, 2 프레임 (LFR), 4 프레임 (HFR)
포맷 변환•지원되는 모든 입력 형식을 동일한 프레임 속도 제품군 내에서 지원되는 출력 형식으로 변환하십시오. 이 세가지 제품군은 다음과 같습니다.
•59.94, 29.97, 23.98
•50, 25
•60, 30, 24
스케일링•2K / HD / SD 형식으로 지원
•확대 및 축소
•정복
•관심 영역 (ROI)
업 컨버전•하드웨어 10 비트
•확대 / 축소 14 : 9 : 4 : 3 이미지를 약간 확대하여 14 : 9 이미지를 검은 색 사이드 바로 채 웁니다.
•줌 레터 박스 : 전체 화면을 채우기 위해 이미지를 확대합니다.
•확대 / 축소 : 16 : 9 화면을 채우기 위해 확대 / 축소와 수평 확장이 조합됩니다. 이 설정은 작은 종횡비 변경을 도입합니다
다운 컨버전•하드웨어 10 비트
•아나모픽 : 전체 화면
•레터 박스 : 가로 세로 비율이 보존 된 이미지 영역에 검은 색 위 / 아래가 추가되어 이미지가 축소됩니다.
•자르기 : 비디오 출력 형식에 맞게 이미지가 잘립니다.
화면 비율 변환(SD→SD)•레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
•H 자르기 : 이미지에 가로로 늘인 효과를 생성합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
•SD Pillarbox : 화면 중앙에 이미지를 생성하고 왼쪽과 오른쪽에 검은 색 테두리가 있고 중앙에 아나모픽 이미지가 있습니다.
•V 자르기 : SD 레터 박스 자료를 아나모픽 이미지로 변환합니다.
디지털 오디오 입력• 48kHz 샘플 속도
• 8x SDI 임베디드 입력 (각각 16 채널)
• 128 채널, 24 비트 (20 비트 SD), SMPTE-272 / 299
•8x 밸런스 AES 입력 (16 채널), 1x DB-25
• 16 채널, 24 비트, AES-3
• 2x MADI 입력, 1 BNC, 1x ST Fiber
•128 채널, 24 비트, AES-10
디지털 오디오 출력•48 kHz 샘플 속도
•비디오 프로세서 당 1 개의 SDI 임베디드 출력 (각 16 채널)
•16 채널 (단일 비디오 프로세서 모드에서), 24 비트 (20 비트 SD), SMPTE-272 / 299
•64 채널 (4 개의 비디오 프로세서 모드에서), 24 비트 (20 비트 SD), SMPTE-272 / 299
•8 x 밸런스드 AES 출력 (16 채널), 1 x DB-25
•16 채널, 24 비트, AES-3
•2 x MADI 출력, 1 BNC, 1 x ST 파이버
•128 채널, 24 비트, AES-10
오디오 처리•277 x 208 모노 오디오 매트릭스, 1 : 1, 1 : 다수
•입력 : 128 임베디드, 16 AES, 128 MADI, 2 스테레오 믹스 다운, 3 톤 제너레이터
•출력 (4 채널 모드) : 16 AES, 128 MADI, 64 임베디드
•출력 (단일 채널 모드) : 16 AES, 128 MADI, 16 내장
•각 채널에 대한 입력 조절 컨트롤
•0.5dB 단계로 +18 ~ -18dB 이득
•위상 반전
•각 채널 쌍에 대한 입력 조절 컨트롤
•20.8 us 간격으로 -16 ms에서 + 1 초 지연
•게인 조정 기능이있는 두 개의 독립적 인 5.1 또는 7.1 스테레오 믹스 다운 프로세서
•모든 오디오 입력에서 고품질 샘플 속도 변환 지원
•비 PCM 오디오 (예 : Dolby E, AC-3 등)에 대한 SRC 바이 패스
•오디오 톤 제너레이터 (음소거, 400 Hz, 1 kHz)
레퍼런스 입력•외부, 2 x BNC
•루핑, 비 종결
•블랙 버스트 또는 3 중 레벨 동기화
젠락•외부 참조에 고정
•SDI 입력 1에서 8까지 잠금
•온도 보상 크리스털 발진기 기반 프리 런
네트워크 인터페이스• 1x RJ-45, 10/100/1000 이더넷
• 원격 제어를위한 내장 웹 서버
• REST 인터페이스
• SNMP
사용자 인터페이스•디스플레이
•상태 LED가있는 키패드
•2 개의 회전 / 푸시 노브
•포괄적 인 경보 표시기
FS-HDR 제어 링크 애플리케이션• Colorfront Engine 매개 변수의 실시간 원격 제어 (라이브 모드 만 해당)
• Tangent Kb USB 12 노브 패널 지원
• Ganging 기능은 단일 채널 모드에서 여러 FS-HDR을 동시에 제어합니다.
• 4x FS-HDR을 동시에 제어 할 때 8K HDR 변환 파이프 라인 사용
프리셋• 4채널 및 싱글채널 모드는 각각 40개의 시스템 레벨 사전 설정을 지원합니다.
GPI• 1 x 25 핀 D- 커넥터
• 4개의 광학 절연 GPI 입력
• 4개의 광학 절연 GPO 출력
크기 (wxdxh)•444.5mm x 406.5mm x 44.45mm (17.5 "x 16"x 1.75 ) (1RU)
무게•3.6 kg (7.9 lb)
전원•100-240 VAC 50/60 Hz (이중 전원 공급 장치), 일반 55W; 최대 70W
동작 환경•안전 작동 온도 : 0 ~ 40 ° C (32 ~ 104 ° F)
•안전한 보관 온도 (전원 꺼짐) : -40 ~ 60 ° C (-40 ~ 140 ° F)
•정상 동작 : 상대 습도 10-90 %, 비 응축
•작동 고도 : <3000 미터 (<10,000 피트)
