원격 워크플로우 소개
코로나 19로 확산으로 인해 전세계적으로 컨텐츠 제작 분야에서 제작자를 포함한 많은 사람들을 보호하기 위해 재택근무를 시작했습니다.
새로 도입된 사회적 거리두기 방침으로 인해 다시 오프라인 프로덕션을 시작하게 되었지만 여전히 안전한 작업을 위해 고려해야 할 중요한 요소들이 있었습니다. TV와 영화 제작 세트는 전통적으로 매우 바쁜 현장이며 그곳에는 제작진들과 연기자들을 포함한 많은 인원들이 끊임없이 움직이며 일하고 있습니다. 비디오와 오디오는 촬영 현장 여러 곳에서 설치되어 있으며 제작진들은 안전한 환경을 조성하기 위해 물리적으로 떨어져서 일을 하게 될 것입니다.
최근 발표된 TV 및 영화 제작 규정에 따르면 출연진 및 제작진, 홀딩, 공동 사용 장소, 촬영 장소 등 기타 모든 작업영역을 포함한 모든 카메라 바깥에 있는 사람들은 최소 2m이상의 물리적 거리두기를 시행해야 합니다. 그리고 이것을 실현하기 위해 각 촬영장의 장비들을 더 멀리 떨어져 배치될 수 밖에 없습니다. 원격 장비 구성과 컨트롤은 이제 현장 스탭의 안전을 보장하는 새로운 수단이 되고 있습니다. AJA는 이러한 요구사항을 구현하고 장치와 미디어를 원격으로 완벽하게 제어함으로써 출연진과 제작진의 안전을 향상시킬 수 있는 여러 제품들을 제공하고 있습니다.
광케이블로 전송 거리 확장
모든 일반적인 프로덕션 세트는 레코딩을 위한 카메라를 다양한 비디오 장치에 연결하기 위해 SDI (Serial Digital Interface) 케이블을 사용합니다. 12G-SDI는 일반적인 4K 또는 UltraHD 카메라 소스 시대에 케이블 연결 및 문제 해결을 단순화하는 동시에 설정 및 배포에 소요되는 시간을 줄여줍니다. 예를 들어 카메라에서 감독과 제작진이 정확한 모니터링을 하기 위한 현장 모니터링 장소까지 비디오를 전달하는 경우 SDI는 훌륭한 인터페이스가 됩니다. 메인 레코딩 뿐만 아니라 백업용 레코딩을 위해 추가로 2차 레코더를 사용하는 것도 이제는 일반적인 제작 방법입니다.
이런 현장 상황에서는 즉각적인 비디오 및 오디오 모니터링과 백업을 위해서 거리가 멀어지더라도 비디오 품질이 떨어지지 않아야 하며 장치간 지연 시간을 최소화해야 할 필요가 있습니다. 하지만 SDI 케이블을 거리가 멀어질 경우 신호 품질 저하와 싱크 손실이 발생할 수 밖에 없는 물리적 특성을 가지고 있습니다.
이를 해결하기 위해 AJA는 다양한 옵티컬 전환 장치를 제공하고 있습니다. 아래 워크플로우에서 이를 확인하실 수 있습니다.
광-옵티컬 미니 컨버터
광섬유를 통한 비디오 컨버팅 및 임베딩 /디스임베딩
AJA의 광-옵티컬 컨버터를 사용하면 12G-SDI를 포함한 모든 SDI 비디오 케이블을 최대 10km까지 확장 할 수 있습니다.
광 케이블은 디지털 정보(이 경우 디지털 비디오 및 오디오)를 사람의 머리카락처럼 얇은 유리 또는 플라스틱 섬유를 통해 광 펄스로 전송합니다. AJA FiDO 광-옵티컬 컨버터는 4K/60p 비디오를 최대 10km까지 전송할 수 있습니다. 싱글 채널 컨버터는 1채널의 비디오 및 오디오 피드를 전달할 수 있으며, 듀얼 채널 컨버터는 2채널의 비디오 소스를 전송합니다.
사용자는 필요에 따라 싱글 모드 또는 멀티 모드 광섬유 중에서 선택할 수도 있습니다. 멀티 모드 광섬유 케이블은 더 유연하며 부드러운 곡선 처리 및 신호 손실 없이 구석구석 케이블을 연결할 수 있지만 싱글 모드에 비해 전송 거리는 짧아집니다. 또한 AJA FiDO 변환기는 포맷에 구애받지 않기 때문에 다양한 SDI 기반 신호 유형과 Camera Raw 형식도 전송할 수 있습니다.
FiDO 컨버터는 배포가 용이하며 송수신기(TR), 송신기(T) 및 수신기(R)의 세 가지 주요 유형으로 제공됩니다.

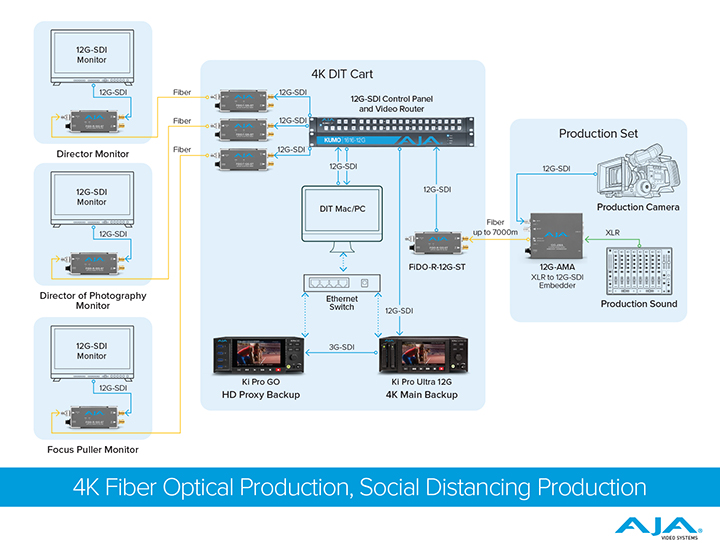

광-옵티컬 워크플로우를 사용하기 위해서는 기존에 SDI 케이블을 카메라에서 모니터나 레코더로 직접 연결하는 대신 FiDO 컨버터의 송수신기나 송신기에 연결하면 됩니다. FiDO 컨버터는 SDI 케이블을 광-옵티컬 신호로 변환하여 손실없이 장거리로 확장하여 원격 모니터링이 가능하게 합니다.
광 케이블은 일반적으로 ST 또는 LC 커넥터로 연결되며 AJA는 ST와 LC에 모두에 대한 옵션을 제공합니다. 제작 현장의 작업자들은 프로덕션에서 사용하기에 적합한 락킹 기능이 있는 ST 커넥터를 선호합니다. 사용자는 광 케이블의 양쪽 끝에 광-옵티컬 신호를 SDI로 변환할 수 있는 FiDO 컨버터를 추가하면 됩니다.
FiDO 컨버터를 이용한 광-옵티컬 전송은 매우 낮은 딜레이로 동작하기 때문에 원격지에서 정밀한 실시간 컨트롤이 가능하며 원거리로 떨어진 현장에 모니터를 추가하여 동시에 실시간 모니터링을 할 수도 있습니다.
아래에서 FiDO 컨버터를 사용한 주요 워크플로우를 확인하실 수 있습니다.
레코딩, 재생, 백업 솔루션
원격 모니터링 솔루션

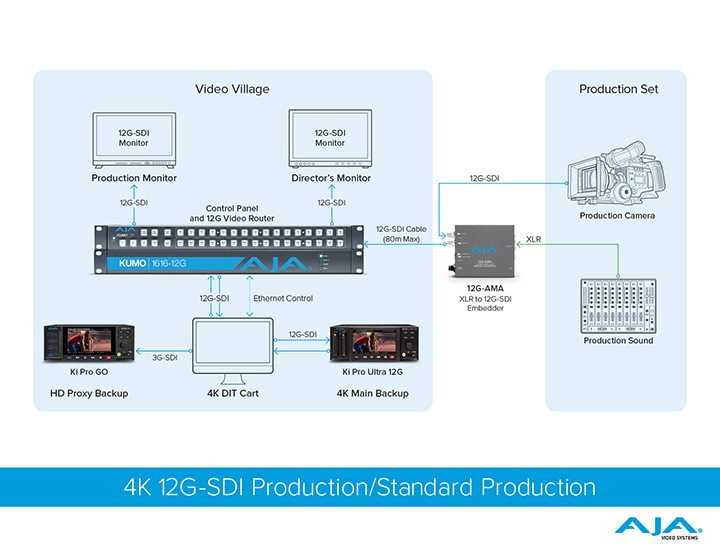

최근 프로덕션 제작 환경에서는 녹화중인 콘텐츠를 현장에서 즉시 재생하고 배포할 수 있도록 하는 독립적인 미디어 팀이 운영됩니다. 미디어 팀은 다양한 목적을 위해 DIT 스테이션과 프리뷰 모니터, 전용 비디오 및 오디오 레코딩 장치를 운영하게 됩니다.
미디어 팀은 오디오와 비디오의 효율적인 운영을 위해서 카메라로부터 전달되는 SDI 비디오와 음향 장치에서 출력되는 오디오를 하나로 묶거나 다시 풀어서 사용하는 오디오 임베딩 / 오디오 디스임베딩 과정을 거쳐야만 합니다.
AJA의 12G-AMA를 사용하면 음향기기의 오디오를 쉽게 카메라의 12G-SDI 신호화 결합(임베딩) 할 수 있으며 아날로그 XLR 오디오 입력을 통해 최대 4개의 오디오 채널을 12G-SDI 비디오에 추가 할 수 있습니다.
그리고 제작진의 안전을 위해 촬영 현장과 미디어 팀이 장거리로 떨어져 있는 경우를 대비해서 AJA의 12G-AMA 오디오 임베딩 / 디스임베딩 장치에는 광-옵티컬 인프라를 사용할 수 있는 광 SFP 옵션이 함께 제공되기 때문에 거리의 제약을 받지 않고 미디어 팀을 운영하는 것이 가능합니다.
광 케이블로 디지털 비디오 녹화
AJA Ki Pro Ultra 12G는 최대 4K 60p 해상도의 비디오를 녹화하고 재생할 수 있으며, 광-옵티컬 옵션을 사용하여 전송 거리를 비약적으로 연장시킬 수 있습니다.
Ki Pro Ultra 12G는 광 케이블 연결을 통해 원격으로 현장과 미디어팀을 직접 연결하여 녹화 및 재생을 처리할 수 있고,12G-SDI 신호를 실시간으로 프로덕션 제작에 적합한 Apple ProRes나 Avid DNx 포맷으로 녹화하고 재생할 수 있습니다.
Ki Pro Ultra 12G의 모든 기능은 웹 UI 기반의 컨트롤을 제공하기 때문에 원격으로 이더넷 연결을 통해 제어가 가능합니다. 이는 미디어 팀이 장거리로 떨어져 있는 경우에도 완벽하게 모든 장치를 제어하고 현장의 요구사항을 만족시킬 수 있음을 의미합니다.

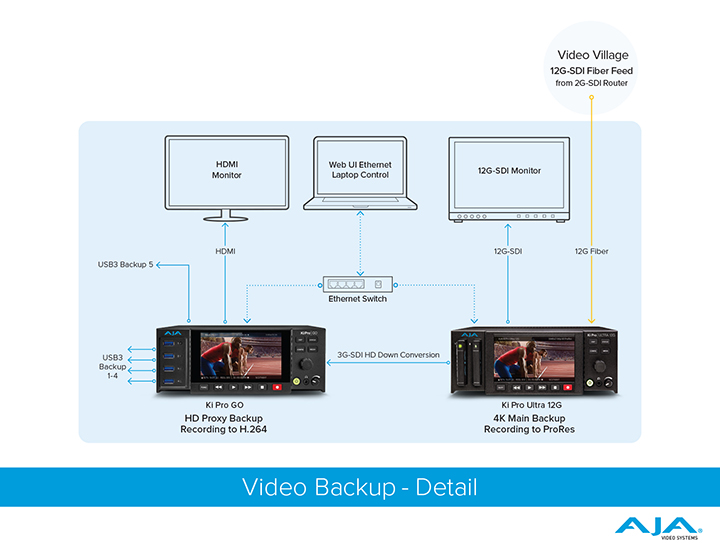

또한 Ki Pro Ultra 12G는 다음에 설명할 Ki Pro GO의 비디어 백업 솔루션의 다이어그램에 표시된 것처럼 KUMO 라우터에 직접 12G-SDI 비디오를 제공할 수도 있습니다.
H.264 백업 레코딩
제작 워크플로우에서 AJA Ki Pro GO 레코더를 사용하면 Ki Pro Ultra 12G에서 출력되는 3G-SDI 다운컨버터 신호를 사용하여 고품질 저용량의 H.264 코덱으로 녹화할 수 있기 때문에 매우 작은 크기로 백업을 수행할 수 있습니다.
USB 저장장치로 레코딩이 가능한 Ki Pro GO를 사용하면 제작 현장의 모든 PC나 모바일 장치에서 레코딩된 자료를 즉시 확인하고 검토할 수 있습니다.
Ki Pro GO는 Ki Pro Ultra 12와 동일하게 대형 전면 디스플레이와 조작 버튼, 그리고 웹 UI 컨트롤을 제공합니다.
HDR 콘텐츠를 위한 원거리 재생
현장과 미디어 팀이 떨어져 있는 경우 장거리 전송을 위해 광 케이블을 도입한 디지털 비디오 워크플로우를 요청할 수 있습니다. 이런 환경에서 최근 자주 발생하는 요구 사항은 바로 HDR(High Dynamic Range) 촬영에 대한 것입니다. HDR 기반의 촬영 환경에서는 HDR을 정확하게 모니터링 하기 위한 메타데이터 설정이 중요합니다.

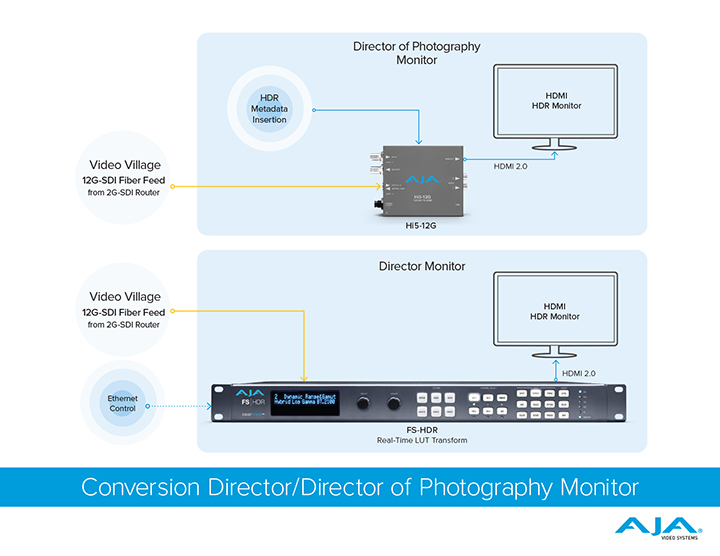

AJA Hi5-12G를 사용하면 광 케이블을 사용한 장거리 전송과 HDR 메타데이터 모니터링을 모두 해결할 수 있습니다. SFP 옵션에 따라 LC 또는 ST 광 케이블을 사용해서 HDR 장치에서 원거리에 위치한 모니터로 비디오를 전달할 수 있으며, 별도의 장치를 연결하지 않고 Hi5 12G 컨버터에서 곧바로 HDR10 또는 HLG 메타데이터를 적용해서 HDMI 2.0으로 출력을 할 수 있습니다.
원격 워크플로우를 위한 HDR 변환
AJA FS-HDR을 사용하면 촬영된 비디오를 직접 확인하고 이미지를 조정할 수 있으며, 다양한 포맷으로 비디오 프레임 레이트와 해상도를 변경할 수 있습니다 .또한 HDR/SDR 컨버팅과 색보정, HD/4K 스케일링 도구를 사용하여 다양한 제작 현장의 요구를 충족시킬 수 있습니다.
FS-HDR은 광-옵티컬 옵션을 사용하여 완벽한 싱크 동기화 전송이 가능하기 때문에 다수의 장비를 결합하여 8K 해상도로 작업하는 것도 가능하며 Ki Pro Ultra 12G와 동일한 방식으로 이더넷 기반의 웹 UI 컨트롤을 통해 완벽한 제어가 가능합니다.
그리고 FS-HDR은 LUT 지원을 통해 거리에 구애받지 않고 HDR 비디오가 원하는 대로 출력되고 있는지 모니터링할 수 있으며 HDR 제작에 필요한 다양한 기능을 제공합니다. 촬영이 진행되는 동안 FS-HDR을 사용하여 이미지를 변환하면 후반 작업에서 소요되는 시간을 줄일 수 있으며 정확하게 원하는 이미지 특성을 얻을 수 있습니다.
인터넷 스트리밍으로 프로덕션 확장

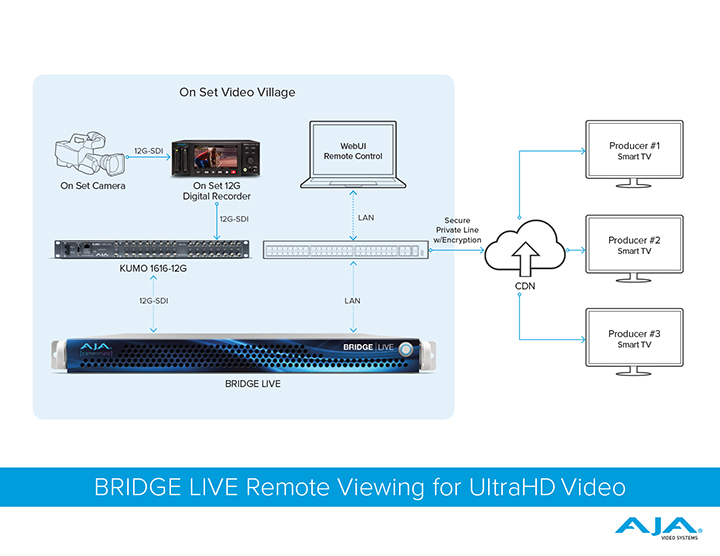

프로덕션 관리자가 현장에 없는 경우라도 AJA의 전문 스트리밍 기술을 사용하여 카메라와 플레이어, 음향에 대한 모니터링을 원격으로 제공할 수 있습니다. 제작 현장의 모든 비디오와 오디오 신호를 AJA의 BRIDGE LIVE를 통해 전송하면 원격지에서 모니터링을 원하는 모든 작업자들은 편리하게 현장 상황을 파악하고 제작하는 것이 가능해집니다.
BRIDGE LIVE는 멀티채널 HD 또는 단일 채널 UltraHD 스트리밍을 처리할 수 있는 강력한 스트리밍 성능을 제공하며 SDI 연결을 통해 입력 비디오 신호를 실시간으로 HEVC(H.265), AVC(H.264), JPEG2000 등의 코덱으로 변환할 수 있는 스트리밍 서버입니다.
BRIDGE LIVE는 인터넷 연결을 활용하여 CDN(콘텐츠 배포 네트워크)을 통해 전 세계 어디서나 최적의 대역폭 연결로 원격지에 있는 스마트폰이나 TV, 노트북, PC와 같은 다양한 장치로 비디오와 오디오 신호를 전송할 수 있습니다.
BRIDGE LIVE는 최대 4K 60p 해상도를 지원하며 SRT (암호화 포함)를 통한 H.265 고품질 압축 기능을 통해 고화질의 신뢰성있는 실시간 모니터링 환경을 제공할 수 있습니다. 2대의 BRIDGE LIVE를 현장과 원격지에 설치하면 현장에서 전송된 고화질의 스트리밍 신호를 12G-SDI와 같은 베이스밴드 신호로 컨버팅하여 원격지의 SDI 라우터나 레코더, 모니터 등에서 사용할 수 있게 됩니다.
Dante AV와 12G-SDI로 라이브 프로덕션 연결
AJA의 Dante AV 송수신기를 사용하면 12G-SDI 신호를 Dante AV Ultra로 변환하여 송수신 할 수 있기 때문에 고품질의 무손실 비디오를 Dante 오디오와 함께 운영하는 것이 가능합니다.
이를 통해 작업자는 현장에서 떨어져 있는 경우라도 카메라에서 출력되는 4K/UltraHD 소스를 최상의 화질로 모니터링하고 제작에 활용하는 것이 가능해집니다. 또한 Dante AV 4K-R 수신기를 함께 사용하면 Dante AV Ultra 신호를 베이스밴드인 12G-SDI로 초저지연 변환이 이루어지므로 제작 현장의 신호를 원격지에서 12G-SDI로 장거리 전송하여 모니터링과 라우팅, 레코딩을 할 수 있게 됩니다.
포스트 프로덕션 리뷰 프로세스
팬데믹 이전의 포스트 프로덕션에서 최종 제작본에 대한 검토는 당연하게도 제작자와 편집자, 기획사, 클라이언트가 함께 모여서 최종안을 모니터링하는 방식으로 이루어졌습니다. 하지만 최근에는 안전성을 확보하면서 원거리에서 편집본에 대한 협력 모니터링이 가능한 환경으로 진화하고 있습니다. 이를 위한 AJA의 주요 기능을 소개합니다.
AJA HELO Plus로 안전한 검토 환경 만들기

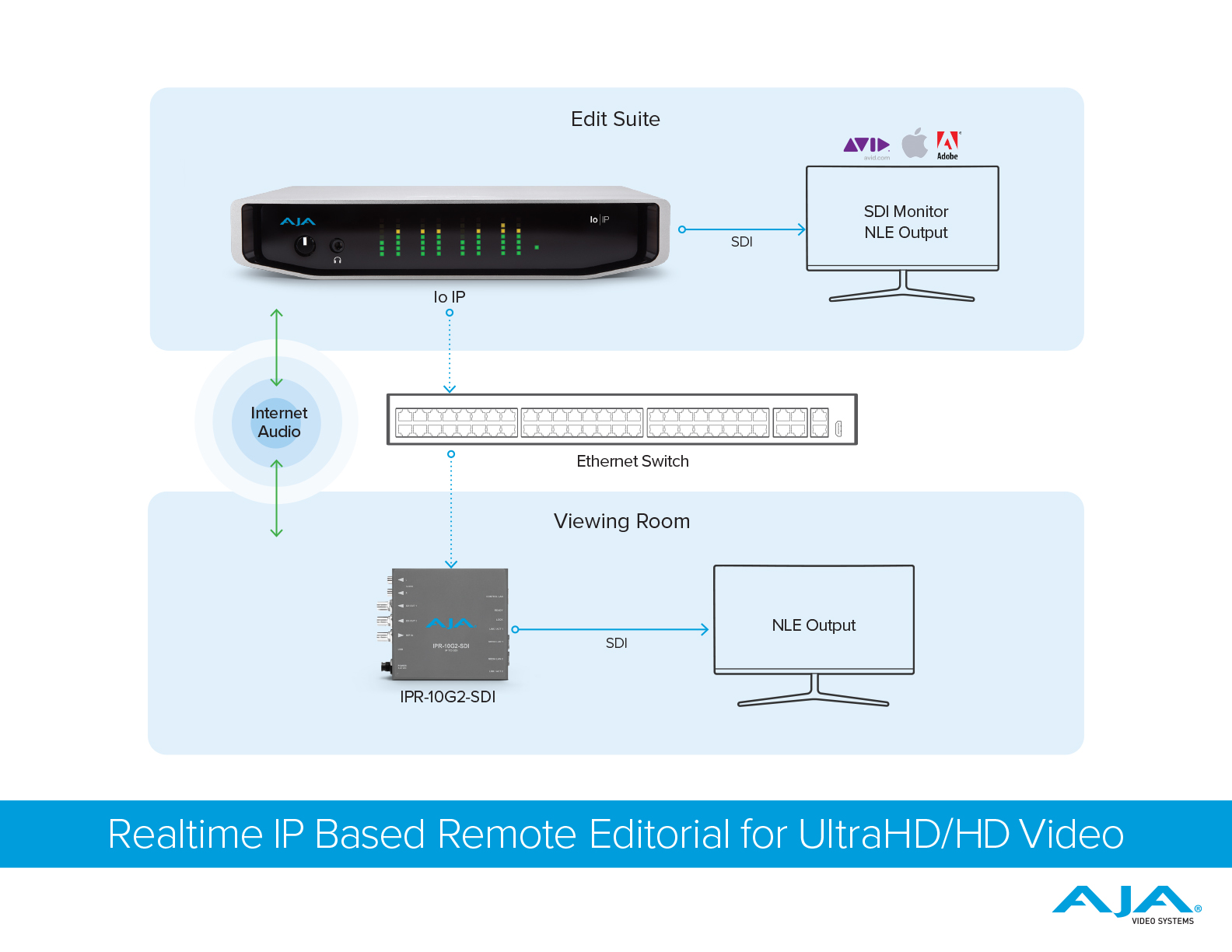

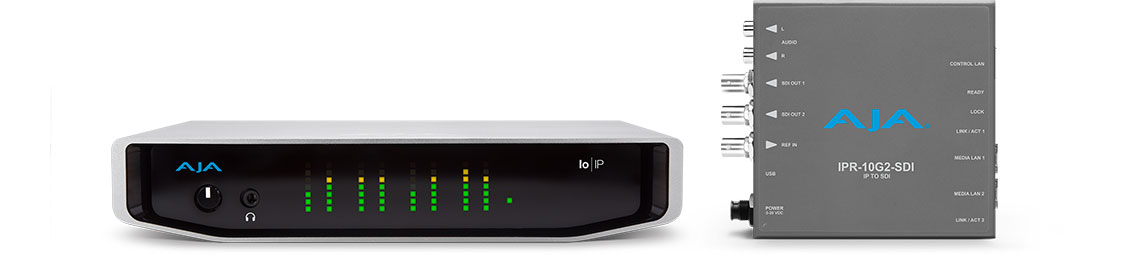

AJA IP 제품들을 사용하면 프로덕션 내에서 안정성을 확보하면서 편리한 원격 제작 환경을 꾸밀 수 있다는 것을 소개했습니다. 그렇다면 프로덕션을 벗어나서 더 멀리 떨어진 제작자와는 어떻게 소통을 할 수 있을까요?
상황에 따라서 편집자가 제작 현장으로 오지 못하는 일이 발생할 수 있습니다. 이 경우 소스 비디오와 오디오를 촬영한 후 인터넷을 통해 안정하게 고품질의 압축된 비디오 스트림을 전송함으로써 이것을 해결할 수 있습니다.

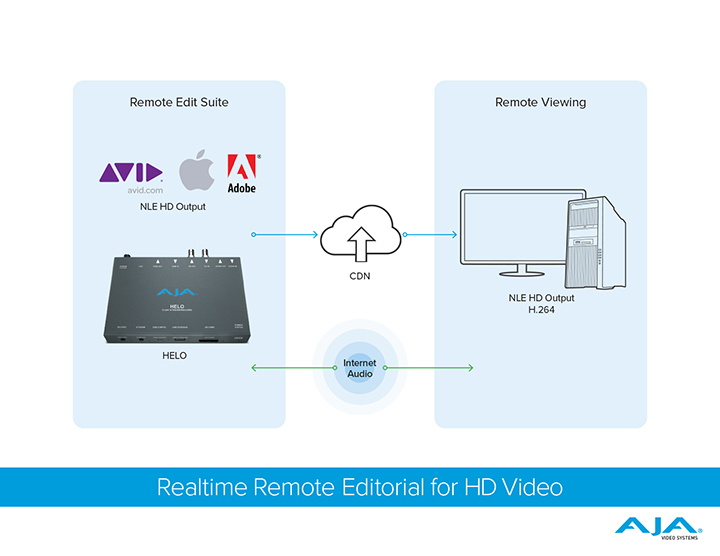

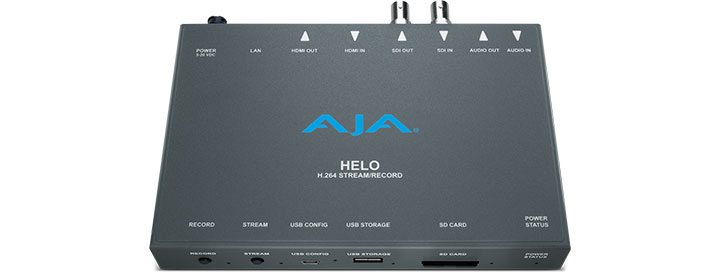

가장 간단하게 이 과정을 처리하는 것은 AJA HELO Plus를 사용하는 것입니다. HELO Plus는 내장 오디오가 포함된 SDI나 HDMI 비디오 신호를 입력받아 H.264로 실시간 변환을 처리합니다. H.264는 뛰어난 화질과 작은 비디오 압축 용량을 제공하므로 모바일 장치나 스마트 TV, Mac, PC를 포함하는 다양한 플랫폼에서 표준으로 사용됩니다.
이제 NLE에서 처리되는 타임라인 출력은 AJA I/O 장치에 있는 SDI나 HDMI 신호로 출력되며 이것을 HELO Plus에 연결하기만 하면 기본적인 모든 설계는 마무리됩니다. 이제 HELO Plus에서 CDN(콘텐츠 배포 네트워크)을 설정하면 HELO Plus는 유튜브, 와우자 또는 트위치와 같은 공개형 서비스나 전용 프로덕션을 위한 사설 CDN으로 전송하게 됩니다.
편집자와 제작자는 웹 브라우저를 통해 비디오를 원격지에서 모니터링 하면서 휴대 전화나 인터넷 전화로 의사 전달을 할 수 있게 됩니다. HELO Plus는 보안 연결을 제공하므로 해당 비디오 스트림은 안전하게 처리되며 인증된 뷰어로만 모니터링이 가능합니다. 또한 다양한 제작자와 편집자를 위해 멀티 포인트 스트리밍을 진행 할 수도 있습니다.
작업자와 클라이언트를 위한 멀티채널 스트리밍
프로덕션에서 원격지에 있는 작업자와 클라이언트에게 여러 대의 NLE 편집기의 출력을 공유하려는 경우 AJA BRIDGE LIVE를 사용하여 멀티 채널 스트리밍을 진행할 수 있습니다. BRIDGE LIVE는 비디오 장치가 원격지에 떨어져 있는 경우에도 원격지에 있는 작업자와 클라이언트에게 최상의 화질로 비디오를 제공하고 협업 할 수 있도록 합니다.
아래의 워크플로우 다이어그램은 BRIDGE LIVE가 다수의 원격 클라이언트와 작업자의 승인을 위해 필요한 고화질 비디오를 어떻게 계층화하여 공용 인터넷을 통해 전송할 수 있는지 보여줍니다. 또한 RDP(Remote Desktop Protocol)을 사용하여 원격지에서 간단하게 장치의 설정을 제어할 수 있습니다.
BRIDGE LIVE는 1RU의 턴키 시스템으로 H.265(4:2:0, 10비트)와 H.264(4:2:2, 10비트), JPEG2000(4:2:2, 10비트), JPEG XS(4:2:0, 10비트) 중 하나의 코덱을 선택할 수 있기 때문에 품질과 딜레이를 고려하여 현장의 요구 사항을 유연하게 전달할 수 있습니다.
UltraHD 및 4K 원격 모니터링
HELO Plus는 모든 HD 비디오를 커버할 수 있지만, UltraHD/4K 원격 모니터링이 필요한 프로젝트에서는 어떻게 해야 할까요?
AJA T-TAP Pro와 BRIDGE LIVE를 사용하면 HD 뿐만 아니라 UltraHD / 4K 프로젝트에도 완벽하게 대응할 수 있습니다. BRIDGE LIVE는 H.265 스트리밍을 통해 UltraHD / 4K 비디오 및 오디오를 전송하는 완벽한 솔루션을 제공하며 최대 10비트 4:2:0의 높은 품질을 유지합니다.
T-TAP Pro는 4K 60p HDR 콘텐츠를 편집하기 위해 사용되는 인기있는 AJA의 데스크톱 솔루션입니다. T-TAP Pro는 12G-SDI 및 HDMI 2.0을 동시에 출력하여 4K 컨텐츠를 모니터링할 수 있는 Thunderbolt 3 지원 장치입니다. 컴퓨터와 T-TAP Pro은 간단한 Thunderbolt 3 연결이 사용되며, 함께 제공되는 Desktop v16 소프트웨어는 모든 Avid 또는 Apple, Adobe NLE를 지원합니다.
이 워크플로우에서 NLE 편집기는 T-TAP Pro의 12G-SDI 출력을 사용하여 BRIDGE LIVE로 NLE 타임라인 출력을 전달하게 됩니다. 편집자는 T-TAP Pro의 12G-SDI 출력을 BRIDGE LIVE로 보내면서 동시에 HDMI 2.0 출력을 사용하여 편리하게 현장에서 모니터링 할 수 있습니다.
타임 라인의 출력은 BRIDGE LIVE를 통해 H.265로 변환되어 원격지에 있는 작업자의 스마트 TV에서 시청할 수 있으며, 편집자와 작업자는 인터넷 전화를 활용하여 모든 제작 과정을 협의할 수 있게 됩니다. 스트리밍을 지원하는 스마트 TV를 사용하면 간단한 설정만으로 고품질의 비디오 스트림을 볼 수 있습니다.
BRIDGE LIVE는 민감한 비디오 소스를 전달하는 경우 JPEG 2000 옵션을 사용할 수 있으며, SRT(암호화 포함)와 결합하면 보안 프로토콜 내에서 고품질 전송이 가능합니다. 이 모든 출력은 단일 출력에 제한되지 않고 하나의 소스를 사용하여 멀티 포인트로 서비스를 진행할 수 있습니다.
원격 포스트 프로덕션과 이미지 분석
원격지에서 프로덕션 레벨의 편집과 그레이딩, 색보정 작업을 하기 위해서는 정확한 고품질 비디오 분석 도구가 요고됩니다. AJA의 HDR Image Analyzer 12G는 독립형 1RU 장치로 4K/UltraHD/2K/HD 컨텐츠를 지원하며 HLG, PQ, Rec.2020 등 SDR 및 HDR 표준의 실시간 분석을 위한 포괄적인 도구 모음을 제공합니다.
중요한 모니터링이 요구되는 포스트 프로덕션에서 HDR Image Analyzer는 하드웨어가 설치된 프로덕션에 원격으로 접속하여 이미지를 분석하고 장치를 구성할 수 있는 다양한 옵션을 제공합니다. 내장 웹 서버의 웹UI를 통해 사용자는 HDR Image Analyzer 12G의 구성 가능한 모든 파라미터에 원격으로 액세스할 수 있도록 제공되며 정확하고 신뢰성있게 작동합니다. 웹 UI는 시스템을 관리하기 위한 명확하고 직관적인 레이아웃을 제공하며 원격 작업자가 조작에 미숙한 경우, 전문 기술자가 사용자를 대신하여 설정하는 것도 가능합니다.
HDR Image Analyzer 12G는 RDP(Remote Desktop Protocol)를 지원하여 네트워크 연결을 통해 GUI(Graphical User Interface)에 완벽하게 액세스할 수 있습니다. RDP 작업은 마치 사용자가 HDR Image Analyzer 12G를 앞에 두고 직접 변경을 하는 것처럼 키보드와 마우스에 접속하여 장치를 조작할 수 있게 합니다. HDR Image Analyzer 12G는 원격 제어와 관리가 편리하며 원격으로 작업하는 포스트 프로덕션 제작자에게 강력한 이미지 분석 도구를 제공할 것입니다.
원격 워크플로우를 위한 NDI 기능 연결
NDI의 채택이 증가함에 따라 기존 이더넷 인프라 환경을 유지하면서 고품질 비디오와 편리한 사용을 고려한다면 NLE에서 직접 NDI 출력을 가져오는 경우도 있습니다. 그리고 NDI 출력을 실시간으로 스트리밍 형식으로 변환하면 보다 편리하게 원격 워크플로우를 확장할 수 있게 됩니다.
AJA는 BRIDGE LIVE를 사용하면 이러한 전환을 단순하게 만들 수 있습니다. BRIDGE LIVE는 인코딩, 디코딩 뿐만 아니라 트랜스코드이 가능하기 때문에 다양한 방식으로 NDI를 사용할 수 있습니다. BRIDGE LIVE와 NLE가 동일한 NDI 네트워크에 있다면 NLE의 타임라인에서 출력되는 NDI 신호를 별도의 연결없이 네트워크를 이용하여 직접 BRIDGE LIVE와 공유할 수 있습니다. 그리고 BRIDGE LIVE는 H.264, H.265 또는 JPEG 2000 인코딩 작업의 소스로 NDI를 사용하여 SRT 등의 전송 프로토콜을 통해 다양한 포인트로 스트리밍하는 것이 가능합니다.
결론
앞에서 살펴보았듯이, AJA는 현대 생산의 까다로운 사회적 거리두기 요구사항에 대응하는 다양한 장치를 제공합니다. HELO Plus와 IP Mini-Converters, BRIDGE NDI, 그리고 엄청나게 강력한 BRIDGE LIVE에 이르기까지 생산 규모에 상관없이 AJA의 높은 품질과 독창성에 대한 의지는 안전성과 생산성을 높일 것입니다.
