Hi5-12G

12G-SDI to HDMI 2.0 컨버터

₩1,120,000
(VAT포함)
Hi5 12G - 4

Hi5-12G는 12G-SDI를 HDMI 2.0으로 변환하며 단일 케이블 단순성으로 4K / UltraHD의 경우 최고 60p의 초기 이미지 충실도와 HFR 지원을 제공합니다. Hi5-12G는 전문적인 워크 플로우에서 비용 효율적인 모니터링을 위해 전문적인 4K 12G-SDI 장치에서 HDMI 2.0 입력이있는 새로운 디스플레이로 모니터링 연결을 쉽게 배치 할 수 있습니다. Hi5-12G는 또한 HDMI v2.0 및 CTA-861-G에 따라 HDR 메타 데이터를 생성 할 수 있습니다.

이 제품은 12G-SDI 싱글 링크 입력과 리 클럭 된 SDI 루프 출력을 제공하여 SDI 신뢰도 모니터링을 단순화하거나 SDI 파이프 라인을 통과시킵니다.

SDI 또는 광섬유 연결 소스 및 Hi5-12G-TR에서 장거리로 HDMI 4K 신호를 확장하는 Hi5-12G-R 수신기를 비롯하여 Fiber SFP 장착 Hi5-12G 모델을 사용할 수 있습니다 (아래의 별도 목록 참조). 송수신기는 4K / UltraHD SDI 또는 광섬유 소스 신호를 SDI 또는 광섬유를 통해 소스로 전달하여 2 차 목적지로 HDMI 대상에 전달합니다.

※LC용 SFP 모듈은 옵션 선택

특징

  • 최대 4K 60p에서 12G-SDI를 HDMI 2.0b로 변환
  • 4 : 2 : 2/4 : 4 : 4/4 : 2 : 0 HDMI 2.0 출력 지원
  • HDR10 및 HLG에 대한 HDR 지원
  • 임베디드 오디오 지원
  • 12G-SDI 루프 출력
  • 사용 가능한 광섬유 SFP 모델
  • USB 포트 및 제공된 Mini-Config 소프트웨어를 통해 구성
  • 5-20 VDC 전원 사용  (DWP-U-R1 범용 전원 공급 장치 포함)
  • 5 년 워런티

Hi5-12G 워크 플로우

12G-SDI 소스를 UltraHD HDMI 2.0으로 출력

12G-SDI소스를 SDI 루프 스루 및 UltraHD HDMI 2.0으로 출력

Hi5-12G-R

광케이블 HDMI 2.0 변환기에 12G-SDI

  • 단일 케이블로 4K / UltraHD 12G-SDI에서 HDMI 2.0으로 변환 할 때 60p의 깨끗한 이미지 충실도와 HFR 지원
  • HDMI v2.0b / CTA-861-G에 따라 HDR10 메타 데이터를 생성하고 HDMI를 통해 HLG를 지원합니다.
  • 동축 또는 광섬유 LC 출력을 통한 12G-SDI를 사용하는 전문 4K 장치의 모니터링 연결을 제공하여 비용 효율적인 모니터링을 위해 HDMI 2.0 입력을 갖춘 새로운 디스플레이에 연결합니다.
  • 리콜 된 SDI 루프 출력이있는 12G-SDI 단일 링크 입력으로 SDI 신뢰도 모니터링이 간단 해 지거나 SDI 파이프 라인에 전달
  • 원거리에서 4K 신호를 확장하기위한 광섬유 LC 단일 채널 SFP 수신기와 함께 제공
  • DWP-U 전원 공급 장치 및 펌웨어 업데이트 용 USB 포트
  • 5 년 워런티

Hi5-12G-R 워크 플로우

12G-SDI 소스를 광케이블로 이용하여 UltraHD HDMI 2.0으로 출력

12G-SDI 카메라 소스를 HDR 워크 플로우 및 UltraHD HDMI 2.0으로 출력

Hi5-12G-TR

파이버 트랜시버가있는 HDMI 2.0 변환기에 12G-SDI

  • 단일 케이블로 4K / UltraHD 12G-SDI에서 HDMI 2.0으로 변환 할 때 60p의 깨끗한 이미지 충실도와 HFR 지원
  • HDMI v2.0b / CTA-861-G에 따라 HDR10 메타 데이터를 생성하고 HDMI를 통해 HLG를 지원합니다.
  • 비용 효율적인 모니터링을 위해 12G-SDI 출력을 사용하는 전문 4K 장치에서 HDMI 2.0 입력을 갖춘 새로운 디스플레이로의 간단한 모니터링 연결
  • 리 클럭 된 SDI 루프 출력과 함께 12G-SDI 단일 링크 입력을 제공하며 SDI 또는 광섬유를 통해 소스를 통과시켜 HDMI 대상에 4K / UltraHD SDI 또는 파이버 소스 신호를 전달하는 파이버 LC 단일 채널 SFP 트랜시버를 포함합니다. 2 차 목적지
  • 원거리에서 4K 신호를 확장하기위한 광섬유 LC 단일 채널 SFP 송수신기와 함께 제공
  • DWP-U 전원 공급 장치 및 펌웨어 업데이트 용 USB 포트
  • 5 년 워런티

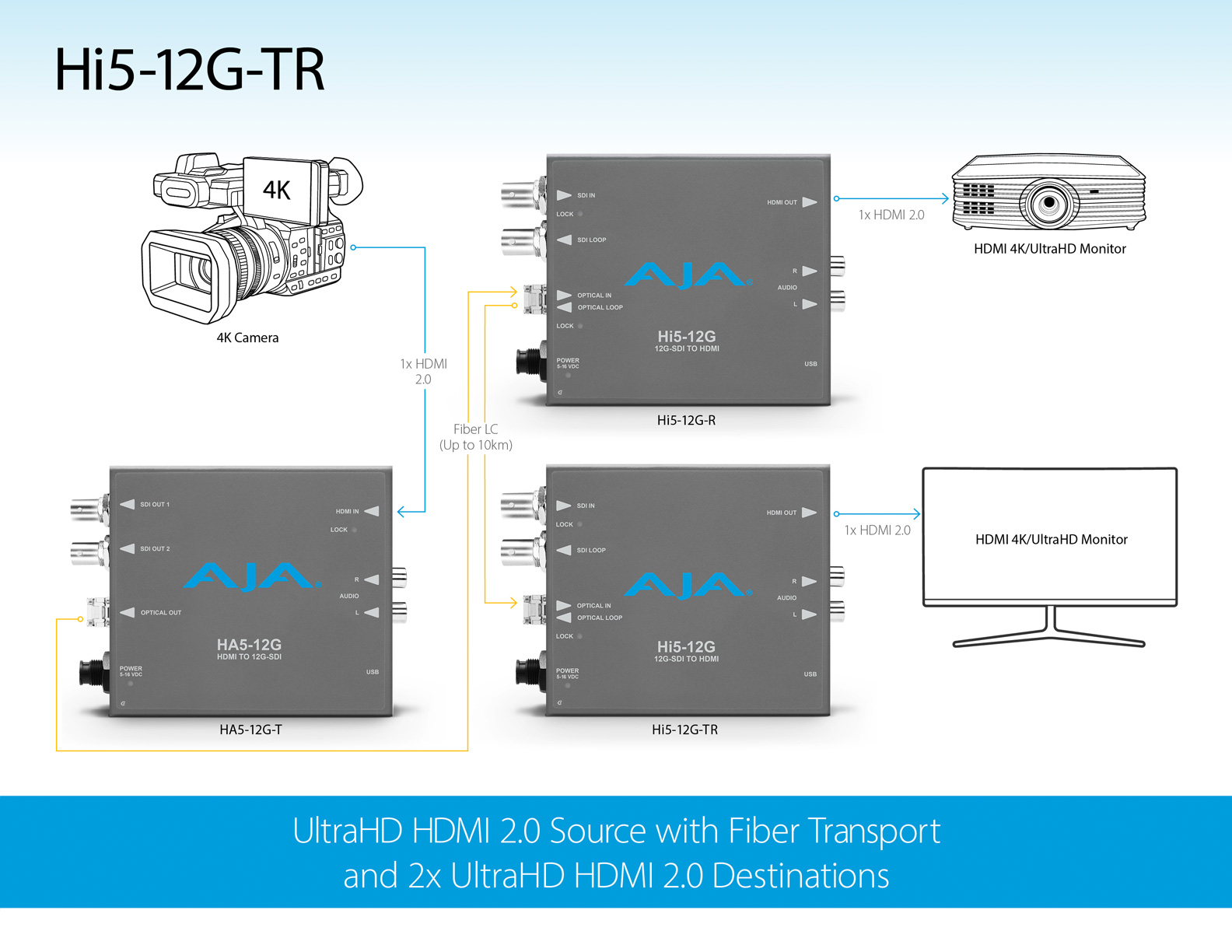

Hi5-12G-TR 워크 플로우

12G-SDI 카메라 소스를 HDR 워크 플로우 및 2x UltraHD HDMI 2.0으로 출력

UltraHD HDMI 2.0 소스를 광케이블로 이용하여 2x UltraHD HDMI 2.0으로 출력

HDR

HDR 또는 High Dynamic Range는 표준 신호가 허용하는 것보다 더 넓고 풍부한 색상 범위, 훨씬 밝은 백색 및 훨씬 더 진하고 어두운 검정을 표시하는 기능을 제공합니다. 이렇게하면 이미지에 더 역동적 인 표정이 생기고 자연스러운 진정한 삶의 색상이 청중에게 전달 될 수 있습니다.

Hi5-12G는 HDMI v2.0b / CTA-861-G에 따라 HDR 메타 데이터를 생성하여 HDMI 호환 디스플레이에 4K / UltraHD / HD HDR 파이프 라인을 지원합니다. Hi5-12G는 또한 HDMI를 통해 하이브리드 로그 감마 (HLG) HDR 디스플레이를 지원합니다.

HDR 솔루션에 대한 자세한 내용은 다음을 참조하십시오.

4K 및 UltraHD

일반적인 4K 신호는 4096 x 2160 픽셀의 해상도를 사용하지만 UltraHD 신호는 3840 x 2160을 측정합니다.이 차이로 일부 모니터는 전체 4K 워크 플로우 또는 UltraHD 워크 플로우에서 사용되지 않을 수 있습니다. Hi5-12G는 이러한 해상도 차이를 보완 할 수있어 UltraHD 모니터를 4K 프로덕션에서 사용하거나 그 반대로도 사용할 수 있습니다.

Hi5-12G는 또한 HFR (High Frame Rate) 입력을 지원합니다. 50 또는 60fps의 4K / UltraHD 신호를 Hi5-12G에 공급하고 최대 HDMI 출력을 60p로 출력하여 적절한 HDMI 2.0 디스플레이로 볼 수 있습니다.

12G-SDI 지원

Hi5-12G의 12G-SDI 입력은 이미지 품질이 중요한 대형 래스터 및 딥 컬러 워크 플로우와 함께 사용하기 위해 HDMI 출력을 통해 매우 높은 품질의 신호 표현을 가능하게합니다.

오디오 통합

최대 16 채널의 내장형 SDI 오디오가 입력시 지원되며 출력 비디오와의 적절한 동기화를 위해 오디오를 0에서 7 프레임까지 지연시키는 기능을 통해 출력에서 ​​내장형 HDMI 오디오의 8 채널로 전달할 수 있습니다. 아날로그 오디오 출력의 2 개 채널은 별도로 오디오를 분리 할 필요없이 직접 외부 모니터링을 허용합니다.

PsF에서 점진적 전환

HDMI 모니터는 기본적으로 PsF 신호를 지원하지 않습니다. 그러나 많은 전문 제작물은 여전히 ​​PsF 형식으로 작동합니다. Hi5-12G는 들어오는 1080PsF 신호를 1080p로 변환합니다. 이 프로그레시브 신호는 HDMI 모니터와 호환됩니다.

범용 전원 공급 장치

모든 AJA Mini-Converters에는 전 세계에서 사용할 수있는 국제 플러그 연결 장치가 포함 된 범용 전원 공급 장치가 함께 제공됩니다.

작고 휴대 가능

AJA 미니 컨버터는 모니터 뒤에, 랙 뒤쪽 또는 카메라 장비에 직접 들어갈만큼 작습니다. 잠금 전원 커넥터가 우연히 느슨하게 당길 수 없으며 선택 사양 인 P-TAP 전원 케이블로 원격 위치에서 배터리 전원을 사용할 수 있습니다.

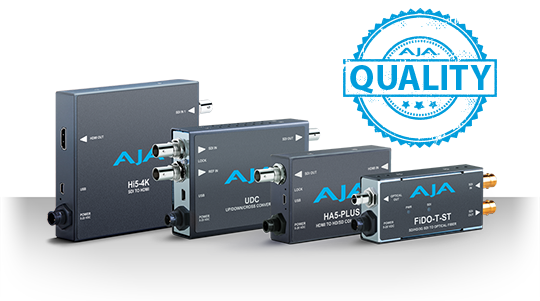

AJA 품질 워런티

모든 AJA 미니 컨버터는 5 년 보증 및 AJA의 고급 교환 정책의 적용을받습니다. 교체가 필요한 경우, AJA는 원래 장치를 먼저 보내지 않고 즉시 새 장치를 발송하여 가능한 한 빨리 다시 가동 할 수 있도록합니다.

AJA 미니 매트릭스

AJA 미니 컨버터의 전체 라인에 대한 정보는 이제 iOS에서 모바일 앱으로 사용할 수 있습니다. Mini-Converter 제품 라인은 광범위하며이 응용 프로그램을 사용하면 어디서나 모든 상황에 적합한 변환기를 찾을 수 있습니다.

개별 제품에는 자세한 AJA 웹 사이트 링크가 있으며 앱에서 직접 제품 정보를 이메일로 보낼 수 있습니다. iPad ® 및 iPhone ® 용 무료 AJA Mini-Matrix 응용 프로그램 은 Apple iTunes ® Store 에서 구입할 수 있습니다 .

기술 사양

입력 형식
  • (4K) 4096 x 2160p
  • (UltraHD) 3840 x 2160p
  • (2K) 2048 x 1080p
  • (HD) 1920 x 1080p
  • (HD) 1920 x 1080i
  • (HD) 1280 x 720p
  • (SD) 720 x 576i
  • (SD) 720 x 480i
비디오 입력
    • 1x 12G-SDI BNC, SMPTE-259 / 292 / 424 / 2081 / 2082
    • YCbCr 4 : 2 : 2/4 : 4 : 4
    • RGB 4 : 4 : 4, SMPTE 또는 전체 레벨
    • 8 또는 10 비트
    • 2 샘플 인터리브 (2SI) 4K / UltraHD 소스 매핑
    • 1x 12 Gb SDI
      • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
      • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • 1x 6 Gb SDI
      • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30,
      • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30,
    • 1x 3 Gb SDI (레벨 A 또는 B- 듀얼 링크)
      • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
      • (2K) 2048 × 1080PsF 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
      • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080i 50, 59.94, 60
      • (HD) 1280 x 720p * 50, 59.94, 60
    • 1x 1.5Gb SDI
      • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
      • (2K) 2048 × 1080PsF 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080i 50, 59.94, 60
      • (HD) 1280 x 720p 50, 59.94, 60
    • 1x 270Mb SDI
      • (SD) 625i 50
      • (SD) 525i 59.94



    * 1280 x 720p는 레벨 A 전용입니다.

입력 신호 선택

Hi5-12G-R 및 HI5-12G-TR 전용

  • 1x 12G-SDI BNC, SMPTE-259 / 292 / 424 / 2081 / 2082
  • 1x 12G-SDI 파이버 LC 커넥터, SMPTE 297/259/292/424/2081/2082
    • 공칭 파장 : Rx 1260 nm (최소), 1620 nm (최대)
    • 광 감도 : -10 dBm (최소 12 Gbps), -14 dBm (최소 3 Gbps)
    • 과부하 전력 : -2 dBm (min)
비디오 출력
  • 1x HDMI 유형 A 커넥터 *, HDMI v2.0b
  • YCbCr4 : 2 : 2/4 : 4 : 4/4 : 2 : 0
  • RGB 4 : 4 : 4, SMPTE 또는 전체 레벨
  • 8 또는 10 비트 (8 비트로 제한된 HFR 4K / UltraHD 4 : 4 : 4)
  • CTA-861-G 및 HDMI v2.0b에 정의 된 HDR 인포 프레임 생성
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080i 50, 59.94, 60
  • (HD) 1280 x 720p 50, 59.94, 60
  • (SD) 720 x 576i 50
  • (SD) 720 x 480i 59.94



* 연결된 모니터가 HDMI 프로토콜을 지원하지 않는 경우 장치는 자동으로 DVI 프로토콜로 전환됩니다 (오디오를 전달하지 않음)

비디오 출력 디지털

Hi5-12G-TR 전용

1x 12G-SDI 파이버 LC 커넥터, SMPTE 297/259/292/424/2081/2082

  • 공칭 파장 : Tx 1260 nm (최소), 1310 nm (일반), 1360 nm (최대)
  • 광 파워 : -5 dBm (최소), 0.5 dBm (최대)
  • 소광비 : 5.4 dB (min)
오디오 입력
  • SDI 임베디드 오디오, 24 비트, 8 채널
오디오 출력
  • HDMI 임베디드 오디오, 24 비트, 8 채널
오디오 출력 아날로그
  • 2x RCA 스타일 커넥터, 2 채널 -10dBu (공칭)
사용자 인터페이스
  • Mac 또는 Windows를 통해 장치 상태를 구성하고 볼 수 있도록 제공된 케이블 및 Mini-Config 소프트웨어 응용 프로그램과 함께 사용되는 USB 포트
크기 (W x D x H)
  • 4.6 “x 4.02″x 0.9 “(116.84 x 102.11 x 22.86 mm)
무게
  • 0.5 lb (0.3 kg)
전원
  • 5-20VDC 규제, 11 와트, 구입시 함께 제공되는 전원 공급 장치 필요
  • AC 어댑터 : 100-240VAC, 50/60 Hz, 범용 입력
환경
  • 안전 작동 온도 : 0 ~ 40 C (32 ~ 104 F) *
  • 안전한 보관 온도 (전원 꺼짐) : -40 ~ 60 C (-40 ~ 140 F)
  • 정상 작동시 상대 습도 : 10-90 % (비 응축)
  • 작동 고도 : <3000 미터 (<10,000 피트)



* Hi5-12G 장치는 약 11 와트의 전력 및 대류 냉각을 사용합니다. 그들은 정상적으로 만지면 아주 따뜻할 것입니다. 장치를 설치할 때 적절한 냉각을 위해 장치가 공기에 접근 할 수있는 위치에 설치하십시오. Hi5-12G 장치를 다른 소형 변환기에 쌓아 두지 마십시오.

Hi5-12G 개요

특징

  • 최대 4K 60p에서 12G-SDI를 HDMI 2.0b로 변환
  • 4 : 2 : 2/4 : 4 : 4/4 : 2 : 0 HDMI 2.0 출력 지원
  • HDR10 및 HLG에 대한 HDR 지원
  • 임베디드 오디오 지원
  • 12G-SDI 루프 출력
  • 사용 가능한 광섬유 SFP 모델
  • USB 포트 및 제공된 Mini-Config 소프트웨어를 통해 구성
  • 5-20 VDC 전원 사용  (DWP-U-R1 범용 전원 공급 장치 포함)
  • 5 년 워런티

Hi5-12G 워크 플로우

12G-SDI 소스를 UltraHD HDMI 2.0으로 출력

12G-SDI소스를 SDI 루프 스루 및 UltraHD HDMI 2.0으로 출력

Hi5-12G-R

광케이블 HDMI 2.0 변환기에 12G-SDI

  • 단일 케이블로 4K / UltraHD 12G-SDI에서 HDMI 2.0으로 변환 할 때 60p의 깨끗한 이미지 충실도와 HFR 지원
  • HDMI v2.0b / CTA-861-G에 따라 HDR10 메타 데이터를 생성하고 HDMI를 통해 HLG를 지원합니다.
  • 동축 또는 광섬유 LC 출력을 통한 12G-SDI를 사용하는 전문 4K 장치의 모니터링 연결을 제공하여 비용 효율적인 모니터링을 위해 HDMI 2.0 입력을 갖춘 새로운 디스플레이에 연결합니다.
  • 리콜 된 SDI 루프 출력이있는 12G-SDI 단일 링크 입력으로 SDI 신뢰도 모니터링이 간단 해 지거나 SDI 파이프 라인에 전달
  • 원거리에서 4K 신호를 확장하기위한 광섬유 LC 단일 채널 SFP 수신기와 함께 제공
  • DWP-U 전원 공급 장치 및 펌웨어 업데이트 용 USB 포트
  • 5 년 워런티

Hi5-12G-R 워크 플로우

12G-SDI 소스를 광케이블로 이용하여 UltraHD HDMI 2.0으로 출력

12G-SDI 카메라 소스를 HDR 워크 플로우 및 UltraHD HDMI 2.0으로 출력

Hi5-12G-TR

파이버 트랜시버가있는 HDMI 2.0 변환기에 12G-SDI

  • 단일 케이블로 4K / UltraHD 12G-SDI에서 HDMI 2.0으로 변환 할 때 60p의 깨끗한 이미지 충실도와 HFR 지원
  • HDMI v2.0b / CTA-861-G에 따라 HDR10 메타 데이터를 생성하고 HDMI를 통해 HLG를 지원합니다.
  • 비용 효율적인 모니터링을 위해 12G-SDI 출력을 사용하는 전문 4K 장치에서 HDMI 2.0 입력을 갖춘 새로운 디스플레이로의 간단한 모니터링 연결
  • 리 클럭 된 SDI 루프 출력과 함께 12G-SDI 단일 링크 입력을 제공하며 SDI 또는 광섬유를 통해 소스를 통과시켜 HDMI 대상에 4K / UltraHD SDI 또는 파이버 소스 신호를 전달하는 파이버 LC 단일 채널 SFP 트랜시버를 포함합니다. 2 차 목적지
  • 원거리에서 4K 신호를 확장하기위한 광섬유 LC 단일 채널 SFP 송수신기와 함께 제공
  • DWP-U 전원 공급 장치 및 펌웨어 업데이트 용 USB 포트
  • 5 년 워런티

Hi5-12G-TR 워크 플로우

12G-SDI 카메라 소스를 HDR 워크 플로우 및 2x UltraHD HDMI 2.0으로 출력

UltraHD HDMI 2.0 소스를 광케이블로 이용하여 2x UltraHD HDMI 2.0으로 출력

HDR

HDR 또는 High Dynamic Range는 표준 신호가 허용하는 것보다 더 넓고 풍부한 색상 범위, 훨씬 밝은 백색 및 훨씬 더 진하고 어두운 검정을 표시하는 기능을 제공합니다. 이렇게하면 이미지에 더 역동적 인 표정이 생기고 자연스러운 진정한 삶의 색상이 청중에게 전달 될 수 있습니다.

Hi5-12G는 HDMI v2.0b / CTA-861-G에 따라 HDR 메타 데이터를 생성하여 HDMI 호환 디스플레이에 4K / UltraHD / HD HDR 파이프 라인을 지원합니다. Hi5-12G는 또한 HDMI를 통해 하이브리드 로그 감마 (HLG) HDR 디스플레이를 지원합니다.

HDR 솔루션에 대한 자세한 내용은 다음을 참조하십시오.

4K 및 UltraHD

일반적인 4K 신호는 4096 x 2160 픽셀의 해상도를 사용하지만 UltraHD 신호는 3840 x 2160을 측정합니다.이 차이로 일부 모니터는 전체 4K 워크 플로우 또는 UltraHD 워크 플로우에서 사용되지 않을 수 있습니다. Hi5-12G는 이러한 해상도 차이를 보완 할 수있어 UltraHD 모니터를 4K 프로덕션에서 사용하거나 그 반대로도 사용할 수 있습니다.

Hi5-12G는 또한 HFR (High Frame Rate) 입력을 지원합니다. 50 또는 60fps의 4K / UltraHD 신호를 Hi5-12G에 공급하고 최대 HDMI 출력을 60p로 출력하여 적절한 HDMI 2.0 디스플레이로 볼 수 있습니다.

12G-SDI 지원

Hi5-12G의 12G-SDI 입력은 이미지 품질이 중요한 대형 래스터 및 딥 컬러 워크 플로우와 함께 사용하기 위해 HDMI 출력을 통해 매우 높은 품질의 신호 표현을 가능하게합니다.

오디오 통합

최대 16 채널의 내장형 SDI 오디오가 입력시 지원되며 출력 비디오와의 적절한 동기화를 위해 오디오를 0에서 7 프레임까지 지연시키는 기능을 통해 출력에서 ​​내장형 HDMI 오디오의 8 채널로 전달할 수 있습니다. 아날로그 오디오 출력의 2 개 채널은 별도로 오디오를 분리 할 필요없이 직접 외부 모니터링을 허용합니다.

PsF에서 점진적 전환

HDMI 모니터는 기본적으로 PsF 신호를 지원하지 않습니다. 그러나 많은 전문 제작물은 여전히 ​​PsF 형식으로 작동합니다. Hi5-12G는 들어오는 1080PsF 신호를 1080p로 변환합니다. 이 프로그레시브 신호는 HDMI 모니터와 호환됩니다.

범용 전원 공급 장치

모든 AJA Mini-Converters에는 전 세계에서 사용할 수있는 국제 플러그 연결 장치가 포함 된 범용 전원 공급 장치가 함께 제공됩니다.

작고 휴대 가능

AJA 미니 컨버터는 모니터 뒤에, 랙 뒤쪽 또는 카메라 장비에 직접 들어갈만큼 작습니다. 잠금 전원 커넥터가 우연히 느슨하게 당길 수 없으며 선택 사양 인 P-TAP 전원 케이블로 원격 위치에서 배터리 전원을 사용할 수 있습니다.

AJA 품질 워런티

모든 AJA 미니 컨버터는 5 년 보증 및 AJA의 고급 교환 정책의 적용을받습니다. 교체가 필요한 경우, AJA는 원래 장치를 먼저 보내지 않고 즉시 새 장치를 발송하여 가능한 한 빨리 다시 가동 할 수 있도록합니다.

AJA 미니 매트릭스

AJA 미니 컨버터의 전체 라인에 대한 정보는 이제 iOS에서 모바일 앱으로 사용할 수 있습니다. Mini-Converter 제품 라인은 광범위하며이 응용 프로그램을 사용하면 어디서나 모든 상황에 적합한 변환기를 찾을 수 있습니다.

개별 제품에는 자세한 AJA 웹 사이트 링크가 있으며 앱에서 직접 제품 정보를 이메일로 보낼 수 있습니다. iPad ® 및 iPhone ® 용 무료 AJA Mini-Matrix 응용 프로그램 은 Apple iTunes ® Store 에서 구입할 수 있습니다 .

사양

기술 사양

입력 형식
  • (4K) 4096 x 2160p
  • (UltraHD) 3840 x 2160p
  • (2K) 2048 x 1080p
  • (HD) 1920 x 1080p
  • (HD) 1920 x 1080i
  • (HD) 1280 x 720p
  • (SD) 720 x 576i
  • (SD) 720 x 480i
비디오 입력
    • 1x 12G-SDI BNC, SMPTE-259 / 292 / 424 / 2081 / 2082
    • YCbCr 4 : 2 : 2/4 : 4 : 4
    • RGB 4 : 4 : 4, SMPTE 또는 전체 레벨
    • 8 또는 10 비트
    • 2 샘플 인터리브 (2SI) 4K / UltraHD 소스 매핑
    • 1x 12 Gb SDI
      • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
      • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • 1x 6 Gb SDI
      • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30,
      • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30,
    • 1x 3 Gb SDI (레벨 A 또는 B- 듀얼 링크)
      • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
      • (2K) 2048 × 1080PsF 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
      • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080i 50, 59.94, 60
      • (HD) 1280 x 720p * 50, 59.94, 60
    • 1x 1.5Gb SDI
      • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
      • (2K) 2048 × 1080PsF 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
      • (HD) 1920 x 1080i 50, 59.94, 60
      • (HD) 1280 x 720p 50, 59.94, 60
    • 1x 270Mb SDI
      • (SD) 625i 50
      • (SD) 525i 59.94



    * 1280 x 720p는 레벨 A 전용입니다.

입력 신호 선택

Hi5-12G-R 및 HI5-12G-TR 전용

  • 1x 12G-SDI BNC, SMPTE-259 / 292 / 424 / 2081 / 2082
  • 1x 12G-SDI 파이버 LC 커넥터, SMPTE 297/259/292/424/2081/2082
    • 공칭 파장 : Rx 1260 nm (최소), 1620 nm (최대)
    • 광 감도 : -10 dBm (최소 12 Gbps), -14 dBm (최소 3 Gbps)
    • 과부하 전력 : -2 dBm (min)
비디오 출력
  • 1x HDMI 유형 A 커넥터 *, HDMI v2.0b
  • YCbCr4 : 2 : 2/4 : 4 : 4/4 : 2 : 0
  • RGB 4 : 4 : 4, SMPTE 또는 전체 레벨
  • 8 또는 10 비트 (8 비트로 제한된 HFR 4K / UltraHD 4 : 4 : 4)
  • CTA-861-G 및 HDMI v2.0b에 정의 된 HDR 인포 프레임 생성
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080i 50, 59.94, 60
  • (HD) 1280 x 720p 50, 59.94, 60
  • (SD) 720 x 576i 50
  • (SD) 720 x 480i 59.94



* 연결된 모니터가 HDMI 프로토콜을 지원하지 않는 경우 장치는 자동으로 DVI 프로토콜로 전환됩니다 (오디오를 전달하지 않음)

비디오 출력 디지털

Hi5-12G-TR 전용

1x 12G-SDI 파이버 LC 커넥터, SMPTE 297/259/292/424/2081/2082

  • 공칭 파장 : Tx 1260 nm (최소), 1310 nm (일반), 1360 nm (최대)
  • 광 파워 : -5 dBm (최소), 0.5 dBm (최대)
  • 소광비 : 5.4 dB (min)
오디오 입력
  • SDI 임베디드 오디오, 24 비트, 8 채널
오디오 출력
  • HDMI 임베디드 오디오, 24 비트, 8 채널
오디오 출력 아날로그
  • 2x RCA 스타일 커넥터, 2 채널 -10dBu (공칭)
사용자 인터페이스
  • Mac 또는 Windows를 통해 장치 상태를 구성하고 볼 수 있도록 제공된 케이블 및 Mini-Config 소프트웨어 응용 프로그램과 함께 사용되는 USB 포트
크기 (W x D x H)
  • 4.6 “x 4.02″x 0.9 “(116.84 x 102.11 x 22.86 mm)
무게
  • 0.5 lb (0.3 kg)
전원
  • 5-20VDC 규제, 11 와트, 구입시 함께 제공되는 전원 공급 장치 필요
  • AC 어댑터 : 100-240VAC, 50/60 Hz, 범용 입력
환경
  • 안전 작동 온도 : 0 ~ 40 C (32 ~ 104 F) *
  • 안전한 보관 온도 (전원 꺼짐) : -40 ~ 60 C (-40 ~ 140 F)
  • 정상 작동시 상대 습도 : 10-90 % (비 응축)
  • 작동 고도 : <3000 미터 (<10,000 피트)



* Hi5-12G 장치는 약 11 와트의 전력 및 대류 냉각을 사용합니다. 그들은 정상적으로 만지면 아주 따뜻할 것입니다. 장치를 설치할 때 적절한 냉각을 위해 장치가 공기에 접근 할 수있는 위치에 설치하십시오. Hi5-12G 장치를 다른 소형 변환기에 쌓아 두지 마십시오.
