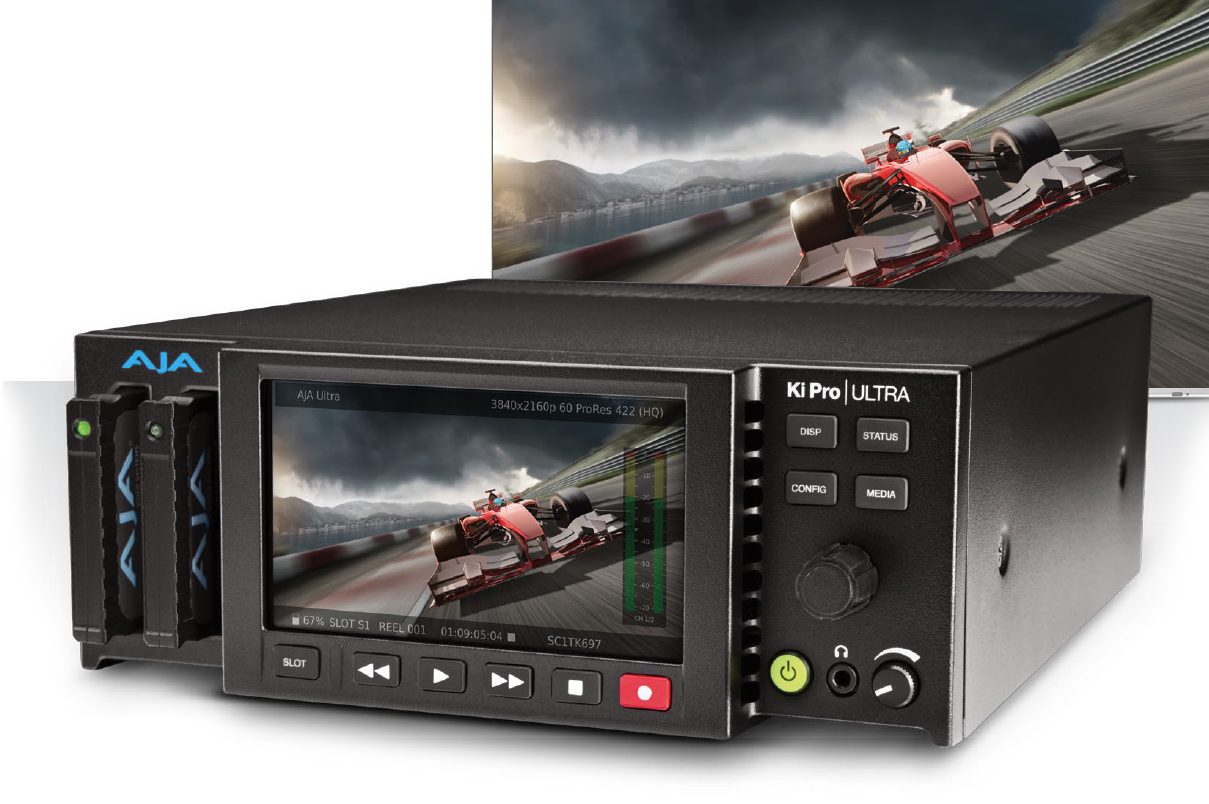

Ki Pro Ultra

4K 60p를 지원하는 4K / UltraHD / 2K / HD
솔리드 스테이트 레코더
₩4,590,000
(VAT포함)

Ki Pro Ultra는 HD LCD 모니터가 내장된 차세대 파일 기반 4K / UltraHD / 2K / HD 비디오 레코더 및 플레이어입니다. HD에서부터 4K 60p까지 모든 비디오 포맷 및 프레임 레이트의 Apple ProRes 코덱 외에도 Avid DNxHD 코덱을 지원합니다. Ki Pro Ultra는 강력하고 효율적인 래스터 영상 및 높은 프레임 레이트 워크플로우를 위한 3G-SDI, HDMI 및 광섬유(Fiber/Optical)를 포함한 다양한 입출력 연결을 제공합니다. 손잡이가 포함되어 휴대용으로 사용하기 편하며 2RU 높이의 하프 랙 장착형으로 설계된 Ki Pro Ultra는 다양한 포스트 프로덕션 환경에 적합합니다.

ProRes ® 422 / 444수록

파일 크기는 최소화, 품질은 최대한으로

Ki Pro Ultra는 Apple ProRes 4444를 포함하여 5 단계의 품질 Apple ProRes ® 에수록 할 수 있습니다. 즉 개별 작품에 따라 영상의 충실함과 파일 크기를 적당한 균형으로 선택할 수 있습니다. 대부분의 주요 편집 시스템에서 사용할 수있는 기본 파일 포맷으로 직접 기록 할 수있는 유연성을 제공합니다. 차세대 UltraHD 60p / 4K 60p수록은 AJA Pak1000 SSD 미디어를 사용하여 Apple ProRes HQ 최고 품질의 실현이 가능합니다. Apple ProRes를 활용하여 손쉽게 관리 비용 효율적인 파일 크기로 최고 화질을 얻을 수 있습니다.

Avid DNxHD 레코딩

Ki Pro Ultra v2.0 펌웨어에서 .mov 파일 Avid DNxHD 의한 녹음 및 재생이 가능하며, Avid® HD 워크 플로우를 제공합니다. 이것으로, 이미지의 정확성과 파일 크기의 균형을 조정 할 수 있습니다. 다양한 프로덕션에 적합뿐만 아니라 대부분의 주요 편집 시스템이 기본적으로 다룰 파일 포맷으로 직접 기록 할 수 있습니다.

  • DNxHD HQX (220x)
  • DNxHD SQ (145)
  • DNxHD LB (36)

exFAT 및 HFS+ 지원

Ki Pro Ultra에서는 사용자의 필요에 맞는 파일 시스템을 사용할 수 있습니다. Ki Pro Ultra는 자체 기기에서도 exFAT 또는 HFS +로 레코딩 미디어를 포맷 할 수 있으며 컴퓨터를 통한 포맷 미디어도 완벽하게 인식하여 동작합니다. 워크 플로우에 적합한 OS에서 Avid ProRes 또는 Avid DNxHD 파일로 작업할 수 있습니다 .

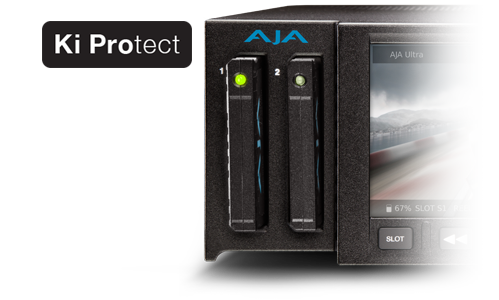

Ki Protect

Ki Pro Ultra는 Ki Protect에 대응하고 있습니다. 이 기능은 미디어 드라이브가 예기치 않게 제거되거나 수록 중에 전원이 떨어지거나하는 경우에 데이터를 성공적으로 유지하는 데 도움이 됩니다. Ki Protect 레코드 버튼을 눌렀을 때, 영상, 음성, 타임 코드의 저장 공간이 미리 자동으로 미디어 드라이브에 할당됩니다. 수록 중 파일의 헤더는 끊임없이 업데이트되고 항상 새로운 데이터가 기록되기 때문에 작업이 예기치 않게 중단되었을 때 데이터 손실을 최소화 할 수 있습니다. 프레임은 저장과 복구를 실시 할 상태로 저장되기 때문에 더 안심하고 촬영 현장이나 스튜디오에서 녹화를 할 수 있습니다.

2SI (2 샘플 인터리브)

Ki Pro Ultra는 4 분할 (스퀘어 사업부) 모드와 2 샘플 인터리브 (2SI)를 모두 지원하며, 4K / UltraHD의수록과 재생의 다양한 옵션을 이용할 수 있습니다. 설정은 간단하고, “Follow Input”모드로하여 Ki Pro Ultra는 입력 된 형식을 결정합니다. Ki Pro Ultra는 입출력 모두에서 4 분할 모드를 사용할 수 있습니다. 4 분할 모드에서는 필요에 따라 추가 변환 기능을 사용할 수 있습니다.

16-채널 오디오 지원

Ki Pro Ultra는 SDI 또는 광섬유를 통해 내장 16 채널 오디오를 완벽하게 지원합니다. 유연한 라우팅 옵션으로 HDMI, Analog 및 Digital과 같은 8 채널 전용 출력이 8 채널 그룹을 선택하기 위해 동작할 수 있습니다. 장치의 전면에 있는 헤드폰 잭을 통한 모니터링은 온-세트 검사를 위한 쉬운 2-채널 그룹으로 구성할 수 있습니다.

클로즈 캡쳔 자막 지원

자막 기능이 내장된 비디오를 녹화하거나 재생해야하는 경우 Ki Pro Ultra는 사용자의 요구 사항과 완벽하게 호환됩니다. Ki Pro Ultra는 들어오는 SDI 입력 내에서 CEA-708을 인식하고 Apple ProRes 녹음 파일에 Closed Captioning을 인코딩합니다. 재생시 Ki Pro Ultra4x 3G-SDI 출력을 통해 녹화된 파일 내에서 자막 기능을 사용할 수 있습니다.

신뢰할 수있는 스토리지

Ki Pro Ultra는 AJA Pak SSD 미디어로 다이렉트 캡쳐를 진행합니다. AJA Pak1000는 4K ProRes HQ 60p 기록을 위한 1TB의 SSD 미디어이며, Ki Pro Ultra에서 최상의 품질을 얻을 수 있게 합니다. Pak512 및 Pak 256 미디어는 일반 프레임 레이트 프로젝트에 이상적입니다. Ki Pro Ultra의 트윈 미디어 슬롯을 사용하면 빠른 미디어 변경과 롤오버 녹화가 가능합니다. 하나의 미디어 모듈에서 레코딩이 시작된 후 첫 번째 미디어가 가득차면 두 번째 모듈로 레코딩이 계속됩니다. Ki Protect는 녹화 중에 정전이나 실수로 미디어가 제거되는 경우 이미 녹화 된 프레임이 보존되고 복구될 수 있도록 안정성을 보장합니다. USB 3.0 및 Thunderbolt ™ 커넥터가 있는 Pak Dock 옵션을 사용하여 원하는 워크 스테이션으로빠르게 데이터를 전송할 수 있습니다 .

Pak-Adapt-eSATA

Pak-Adapt-eSATA는 Pak Media와 같은 크기의 어댑터입니다. 탑재 된 eSATA 커넥터에 조건부로 RAID 또는 단일 볼륨 스토리지를 eSATA 케이블을 통해 연결수록 가능한 드라이브로 사용할 수 있습니다. 두 Pak-Adapt-eSATA를 하나의 Ki Pro Ultra에 연결할 수 있기 때문에 현장에서 유연성이 더 향상됩니다. eSATA 연결은 최대 30fps의 4K 422 HQ에 필요한 대역폭을 가지고 있습니다.

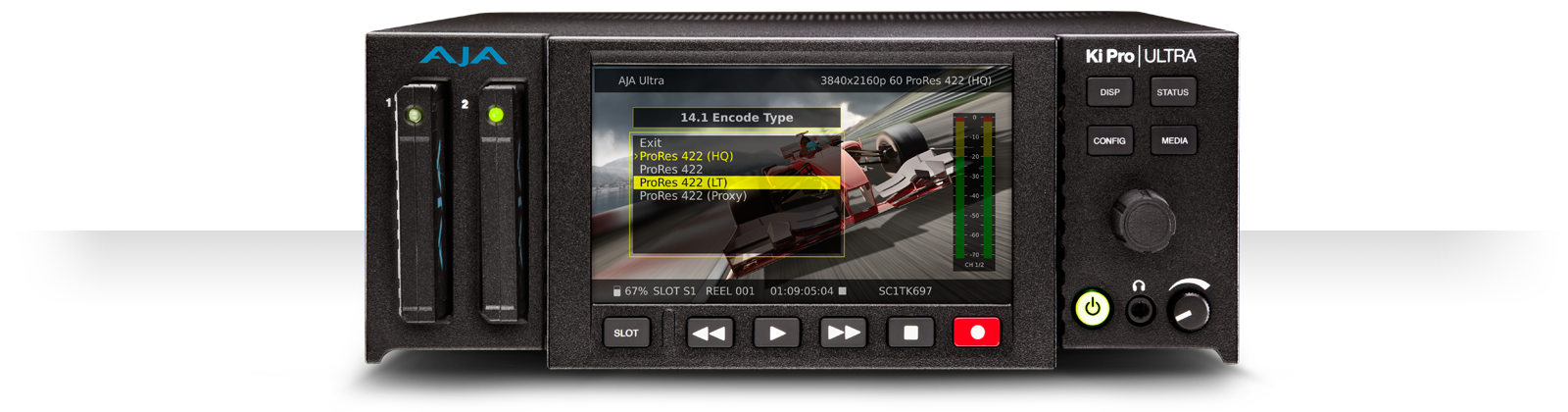

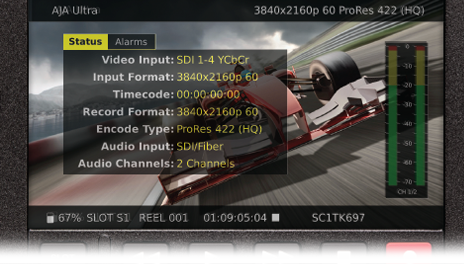

직관적인 UI를 갖춘 고품질의 LCD

Ki Pro Ultra는 소재를 그대로 모니터링하기 위해 고해상도의 아름다운 HD 디스플레이가 탑재되어 있습니다. 그것은 친숙하고 직관적인 메뉴 시스템의 인터페이스 역할을 합니다. 선명하게 표시되는 세부 오버레이 UI는 화면 키보드 기능은 강력하고 간단한 조작 할 수 있습니다. 이들은 모두 4.8 인치 720p LCD 디스플레이에 비춰집니다. 이 대형 LCD에 의해 촬영 현장 중계 자동차, 헬기, 스튜디오에서 자세한 재생과 모니터링이 가능합니다. 그리고 오버레이 표시되는 메뉴는 취향에 따라 투과도를 조절할 수 있습니다. Ki Pro Ultra는 작업 환경에 따라 유연한 작업을 위해 밝기 조정이 가능합니다.

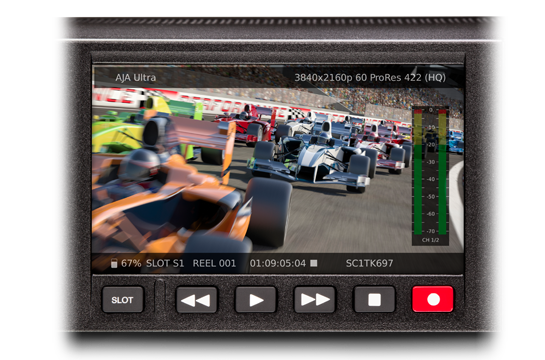

친숙한 컨트롤 및 운영

테이프 작동에 익숙한 사람이라면 운영에 편안함을 느낄 것입니다. Ki Pro Ultra로 작업 할 때. 기존의 테이프 데크처럼 Ki Pro Ultra는 기록, 재생, 정지, 되감기, 빨리 감기와 같은 간단한 전송 버튼을 제공하므로 최소한의 교육 시간으로 장비를 쉽게 작동 할 수 있습니다. 시스템 및 키 구성 정보의 현재 상태가 아름다운 내장 고해상도 LCD화면에 명확하게 표시됩니다. 레코딩 또는 재생 중에도 액세스 할 수있는 상태 메뉴에 추가 조작 정보가 있습니다. Ki Pro Ultra 운영 체제는 명확하고 이해하기 쉬운 언어로 표시된 메뉴 매개 변수로 탐색하기 쉬운 논리적 메뉴 구조를 사용자에게 제공합니다.

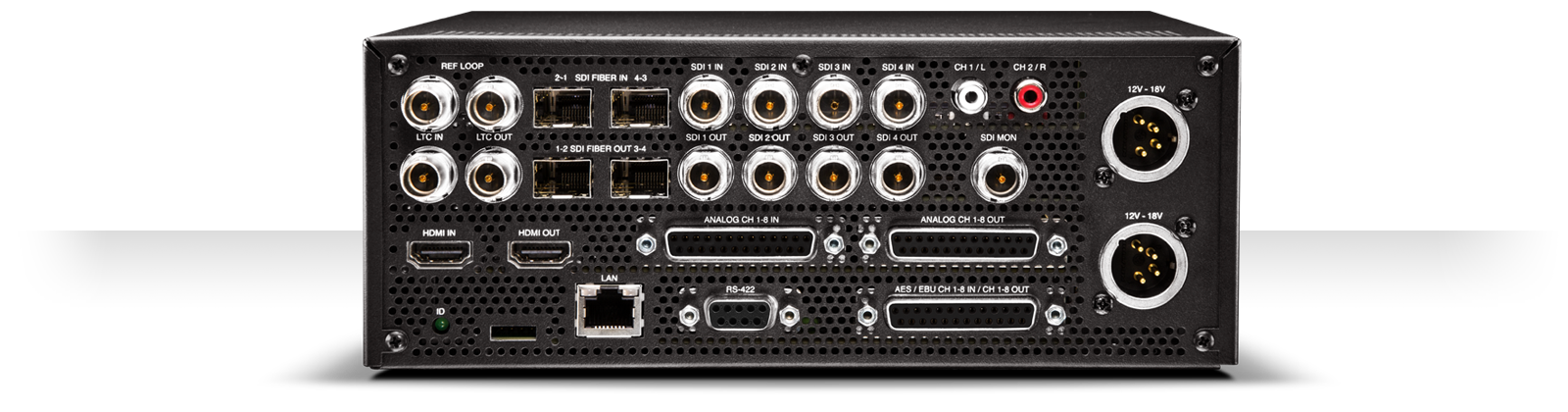

프로페셔널

연결

Ki Pro Ultra의 뒷면에 갖춰진 비디오 단자와 오디오 단자는 차세대 연결성을 제공하고 있습니다. 3G-SDI, Fiber, HDMI 의한 입출력. AES와 아날로그 XLR 밸런스드 오디오. LTC RS-422, LAN의 각 단자에 연결 할 수 있습니다.

4K 및 HD 모니터링

Ki Pro Ultra는 온셋 품질 검사를 위해 HDMI를 사용하는 최신의 저렴한 UltraHD 모니터를 포함 해 3GSDI, 광섬유 및 HDMI에서 4K, UltraHD 및 HD를 위한 풀 해상도 출력을 제공합니다. 추가적인 전용 2K 및 HD-SDI 모니터 출력을 저렴한 가격의 기존 HD-SDI 디스플레이에 제공할 수 있습니다.



Fiber 연결

Ki Pro Ultra는 섬유 입출력을 완벽하게 통합하고 전용 섬유 네트워크 내에있는 섬유 제품과 직접 통합 할 수 있습니다. 입출력 섬유를 사용하여 비디오 신호를 최대 10km 전송하는 것이 가능합니다. 대응하는 광 커넥터

  • Dual LC 3G Fiber Tx SFP AJA – Part # FIBERLC-2-TX
  • Dual LC 3G Fiber Rx SFP AJA – Part # FIBERLC-2-RX

CWDM Fiber 옵션

여러 파장의 CWDM SFP에서 섬유 입출력 옵션을 선택할 수 있으므로 단일 섬유 연결 신호의 다중화 할 수 있습니다. 해당 CWDM 옵션

  • Dual TX 1271/1291
  • Dual TX 1351/1371
  • Dual TX 1431/1451
  • Dual TX 1511/1531
  • Dual TX 1551/1571
  • Dual TX 1311/1331
  • Dual TX 1391/1411
  • Dual TX 1471/1491
  • Dual TX 1591/1611

RS-422 컨트롤

RS-422에 의해 지원하는 편집 시스템과 외부 컨트롤러 Ki Pro Ultra를 쉽게 통합 할 수 있습니다. 종전의 VTR 기능을 일부 제공합니다. 해당 편집기에서 Ki Pro Ultra 직접 조작 할 수 있습니다.

원격으로 설정과 조작

Ki Pro Ultra는 중계차와 장비실에서 첨단 원격 제어 및 설정을 하는 데 적합한 기능을 제공합니다. 표준 Ethernet LAN에 접속 된 호스트 컴퓨터의 웹 브라우저에서 Ki Pro Ultra 매개 변수의 설정 클립을 선택하고 전송을 제어 할 수 있습니다. 호스트 컴퓨터에 특별한 소프트웨어를 추가로 설치할 필요가 없습니다. 하나의 웹 인터페이스에서 여러 Ki Pro Ultra 작업이 가능하기 때문에 멀티 카메라수록 위한 솔루션을 제공합니다.

네트워크 IP 전송&백업

IP를 통해 Ki Pro의 컨텐츠를 다운로드할 수 있으며, 편집과 송출을 위한 전송 및 백업에 사용할 수 있습니다. 특히 여러대의 Ki Pro를 사용하는 경우 10Gbps 네트워크 라우터를 통해 속도 저하없는 고속 데이터 전송이 가능해집니다.

AJA Data Calc

디지털화 전에 필요한 스토리지 용량을 계산하여 팀 작업을 궤도에 올려 놓습니다. OS X 용 Gatekeeper의 인증을 획득하고 있습니다. 참고 : AJA Data Rate Calculator는 모든 KONA 카드, Io Express 및 Io HD 시스템 설치의 일부로 제공되고 있습니다.

Pak Media 코덱별 녹화시간

기술 사양

비디오 포맷
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (4K) 4096 x 2160PsF 23.98 24 25 29.97 *
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840 x 2160PsF 23.98 24 25 29.97 *
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1080i 25 29.97 30
  • (HD) 1080PsF 23.98 24 25 ** 29.97 **
  • (HD) 720p 50, 59.94, 60
  • * 참고 : 1.5G-SDI x 4,10-bit 4 : 2 : 2 YCbCr 4 분할 (스퀘어 사업부) 만
  • ** 참고 : 25 : 29.97수록하려면 레코드 유형에 PsF를 선택해야합니다.
지원 코덱
  • Apple ProRes 4444(4K / UltraHD / 2K / HD의 최대 프레임 속도는 30 fps)
  • Apple ProRes 422 (HQ)
  • Apple ProRes 422
  • Apple ProRes 422 (LT)
  • Apple ProRes 422 (Proxy)
  • Avid DNxHD HQX (220x) *
  • Avid DNxHD SQ (145) *
  • Avid DNxHD LB (36) **
    (HD) 1080p 23.98, 24, 25, 29.97, 50, 59.94
    (HD) 1080i 25 29.97
    (HD) 1080PsF 23.98 24 25 29.97
    (HD) 720p 50, 59.94* 참고 : Avid DNxHD는 1080 및 720 해상도만을 지원합니다.
    ** 참고 : Avid DNxHD 36은 1080p 전용입니다.
파일 포맷
  • MOV : ProRes & DNxHD
  • MXF : DNxHD
기록 미디어
  • 2 슬롯, AJA Pak SSD 미디어 Pak256, Pak512, Pak1000 *
  • Pak-Adapt-eSATA ** Pak-Adapt-CFast **
  • * 참고 : 4K / UltraHD 50, 59.94, 60 ProRes 422 (HQ)에수록하기 위해 정규 AJA Pak1000 미디어를 사용해야합니다.
  • ** 참고 : AJA가 인정하는 미디어만
디지털 비디오 입력
  • 3G-SDI x 4, SMPTE-292 / 296 / 424, 10-bit (12-bit 입력 가능)
  • Fiber LC * x 4, 3G-SDI, SMPTE-297 10-bit
  • 4K / UltraHD 4 : 2 : 2 또는 4 : 4 : 4 (BNC x 4 또는 Fiber LC *)
  • Dual Link 4 : 2 : 2, 4 : 4 : 4 (BNC x 2 또는 Fiber LC *)
  • Single Link 4 : 2 : 2, 4 : 4 : 4 (BNC x 1 또는 Fiber LC *)
  • HDMI 표준 Type A 커넥터 x 1
  • HDMI v2.0, YCbCr 4 : 2 : 0 (4K / UltraHD 50, 59.94, 60 만)
  • HDMI v1.4b RGB 또는 YCbCr * 참고 : 옵션 SFP 모듈
디지털 비디오 출력
  • 3G-SDI x 4, SMPTE-292 / 296 / 424, 10-bit
  • Fiber LC * x 4, 3G-SDI, SMPTE-297 10-bit
  • 4K / UltraHD 4 : 2 : 2 또는 4 : 4 : 4 (BNC x 4 또는 Fiber LC *)
  • Dual Link 4 : 2 : 2, 4 : 4 : 4 (BNC x 2 또는 Fiber LC *)
  • Single Link 4 : 2 : 2, 4 : 4 : 4 (BNC x 1 또는 Fiber LC *)
  • HDMI 표준 Type A 커넥터 x 1
  • HDMI v2.0, YCbCr 4 : 2 : 0 (4K / UltraHD 50, 59.94, 60 만)
  • HDMI v1.4b RGB 또는 YCbCr * 참고 : 옵션 SFP 모듈
디지털 오디오 입력
  • 16 채널, 24-bit SDI / Fiber 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 8 채널, 24-bit HDMI 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 8 채널 AES / EBU (DB-25 TASCAM 핀아웃 통해 x 1/2)
아날로그 오디오 입력
  • 8 채널, 24-bit A / D 아날로그 오디오 샘플 레이트 48kHz (DB-25 TASCAM 핀아웃 x 1)
  • + 24dBu 풀 스케일 디지털
  • 주파수 응답 +/- 0.2dB 20Hz에서 20kHz
디지털 오디오 출력
  • 16 채널, 24-bit SDI / Fiber 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 8 채널, 24-bit HDMI 임베디드 오디오 샘플 레이트 48kHz 동기화
  • 8 채널 AES / EBU (1/2 x DB-25 TASCAM 핀아웃 통해)
아날로그 오디오 출력
  • 볼륨 컨트롤 스테레오 언밸런스 드 헤드폰 잭 (3.5mm 잭 x 1)
  • 8 채널, 24-bit D / A 아날로그 오디오, 48kHz 샘플 레이트 (DB-25 TASCAM 핀아웃 x 1)
  • 2 채널 언밸런스 드 RCA 커넥터 x 2
타임 코드
  • SDI RP188 / SMPTE 12M (SDI BNC 통해)
  • LTC 입력 (BNC x 1)
  • LTC 출력 (BNC x 1)
레퍼런스 입력
  • 참조 루프 (BNC x 2)
네트워크 인터페이스
  • 10/100/1000 Ethernet (RJ-45)
  • REST를 이용한 원격 제어를위한 웹 서버
  • 웹 인터페이스를 통해 비디오 컨피던스 모니터
  • DATA-LAN 모드 인 웹 인터페이스를 통해 클립 업로드 및 다운로드
  • 웹 인터페이스를 통해 설정 및 전송 컨트롤
머신 컨트롤
  • RS-422 DE-9 암 단자, Sony 9 핀 프로토콜
  • 9 핀 D 커넥터의 핀 배열 (아래 표) :
1 GND
2 TX-
3 RX +
4 GND
5 No Collection
6 GND
7 TX +
8 RX-
9 GND
Shell GND
사용자 인터페이스
  • 로터리 선택 노브
  • 전용 전송 컨트롤 버튼과 메뉴 버튼 (백라이트)
  • 비디오 모니터와 메뉴 / 상태를 오버레이 표시 할 수있는 1280 x 720 TFT LCD 디스플레이
자막 지원
  • CEA 708, CEA 608
파일 시스템 지원
  • HFS + exFAT
크기 (W x D x H)
  • 219.46mm x 237.24mm x 84.08mm (8.64 인치 x 9.34 인치 x 3.31 인치)
무게
  • 2.6 kg (5.6 lbs)
전원
  • 듀얼 리던던트 최대 전류 5.4 A 일반적 전력 35-60 W 최대 전력 65 W
    • AC : 120-240 V 50 / 60Hz (AC 어댑터)
    • DC : 12-18 V 4 핀 XLR (섀시)
동작 환경
  • 작동 온도 : 0 ℃ ~ 40 ℃
  • 작동 습도 : 10 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만
  • 저장 온도 (전원 꺼짐) : -40 ℃ ~ 60 ℃
부속품
  • Monitor Hood x 1
  • Monitor Hood 나사 x 2
  • 전원 어댑터 + 전원 케이블 x 각 1

옵션 제품

AJA Pak Dock



외부 Pak Dock에는 Thunderbolt ™와 USB 3.0 커넥터가 탑재되어 있기 때문에 Pak 미디어에서 호스트 컴퓨터에 고속 전송을 할 수 있습니다.
Pak 미디어

Ki Pro Ultra는 견고하고 신뢰성 AJA Pak SSD 미디어에 직접 캡처합니다. Pak 미디어는 필요에 따라 용량을 선택할 수 있습니다. Pak1000는 Ki Pro Ultra에 최적의 조합으로 ProRes HQ에서 4K 60p 레코딩을 실현하는 빠른 1TB의 SSD입니다. Ki Pro Ultra는 Pak512과 Pak256에도 대응하고있어, 더 낮은 프레임 속도를 취급하는 프로젝트에 적합합니다.

Pak-eSATA 아답터

Pak-Adapt-eSATA는 Pak Media와 같은 크기의 어댑터입니다. 탑재 된 eSATA 커넥터에 조건부로 RAID 또는 단일 볼륨 스토리지를 eSATA 케이블을 통해 연결수록 가능한 드라이브로 사용할 수 있습니다. 두 Pak-Adapt-eSATA를 하나의 Ki Pro Ultra에 연결할 수 있기 때문에 현장에서 유연성이 더 향상됩니다. eSATA 연결은 최대 30fps의 4K 422 HQ에 필요한 대역폭을 가지고 있습니다.

현재 자격을 갖춘 CFast 등 미디어 : 샌 디스크 익스트림 프로 CFast 등 2.0 128GB* 현재 AJA의 CFAST Pak 아답터**와 호환하여 ProRes 422 HQ로 4K 30P까지 래스터 및 프레임 속도를 지원합니다. *펌웨어 버전 HDX14.14에서 샌 디스크 제품 코드 DCFSP-128G. ** 128GB 이외의 용량은 지원되지 않습니다, AJA는 테스트 결과 나머지 제품들은 충분한 성능을 제공하지 못한다는 결론을 내렸습니다.

CFast Pak-아답터

CFAST Pak-아답터를 사용하면 CION, Ki Pro Quad 및 Ki Pro Ultra에서 CFast 미디어를 사용할 수 있습니다. 단순히 CFast 카드를 Pak-Adapt-CFast에 넣고 녹색 LED가 켜지면 미디어가 마운트되고 포맷 할 수 있습니다. CFast 미디어 포맷은 완료하는 데 최대 60 초 가량 소요됩니다. 그 후 미디어에 직접 레코딩이 가능하며 필요한 경우 AJA Pak 미디어를 Ki Pro Quad와 Ki Pro Ultra에서 함께 CFAST Pak 아답터와 함께 사용할 수도 있습니다. CFAST Pak 아답터는 최상의 결과를 얻을 수 있도록 자격을 갖춘 미디어가 필요합니다. 레코딩 시간이 길어지는 경우 AJA는 Pak512 및 Pak1000 미디어를 권장합니다. 4K 60p 기록에는 Pak1000 미디어가 필수적입니다. 이외의 미디어에 대해서는 AJA는 성능을 보장 할 수 없습니다. 대부분 유형의 CFast 미디어가 탑재될 수 있지만 검증된 미디어 만이 정상적인 성능을 제공합니다. AJA는 사용자가 규정되지 않은 미디어를 사용하는 것을 금지하지 않지만 아래 나열된 미디어의 사용을 권장합니다. AJA Video는 규정되지 않은 미디어를 사용하여 데이터 손실에 대해 어떠한 책임도지지 않습니다.

KPU-Shelf

Ki Pro Ultra는 점유 면적이 작기 때문에 바탕 화면에 사용하거나 KPU-Shelf를 추가하여 2 대를 나란히 자리 잡고 랙 마운트에 통합 할 수 있습니다.

두 번째 KPU-Power-Supply (옵션)

Ki Pro Ultra는 2 계통의 입력 전원을 사용하여 촬영 현장에서 전원 이중화를합니다. 단순히 2 개의 AC 어댑터를 연결하면 하나의 전원이 떨어졌을 때에도 다른 전원은 자동으로 전력을 공급합니다.

Fiber 연결

Ki Pro Ultra는 섬유 입출력을 완벽하게 통합하고 전용 섬유 네트워크 내에있는 섬유 제품과 직접 통합 할 수 있습니다. 입출력 섬유를 사용하여 비디오 신호를 최대 10km 전송하는 것이 가능합니다. 대응하는 광 커넥터

  • Dual LC 3G Fiber Tx SFP AJA – Part # FIBERLC-2-TX
  • Dual LC 3G Fiber Rx SFP AJA – Part # FIBERLC-2-RX
CWDM Fiber 옵션

여러 파장의 CWDM SFP에서 섬유 입출력 옵션을 선택할 수 있으므로 단일 섬유 연결 신호의 다중화 할 수 있습니다. 해당 CWDM 옵션

  • Dual TX 1271/1291
  • Dual TX 1351/1371
  • Dual TX 1431/1451
  • Dual TX 1511/1531
  • Dual TX 1551/1571
  • Dual TX 1311/1331
  • Dual TX 1391/1411
  • Dual TX 1471/1491
  • Dual TX 1591/1611
DB-25-AES/EBU I&O 옵션 케이블

Ki Pro Ultra 장비의 후면에 위치한 AES/EBU 단자에 연결하여 디지털 오디오를 입력하고 출력할 수 있는 옵션 케이블입니다.

DB-25-아날로그 IN 옵션 케이블

Ki Pro Ultra 장비의 후면에 위치한 아날로그 IN 단자에 연결하여 아날로그 오디오 입력을 받을 수 있는 옵션 케이블입니다.

DB-25-아날로그 OUT 옵션 케이블

Ki Pro Ultra 장비의 후면에 위치한 아날로그 OUT 단자에 연결하여 아날로그 오디오 출력을 할 수 있는 옵션 케이블입니다.





Ki Pro 제품 비교표

 Ki Pro GOKi Pro Ultra PlusKi Pro UltraKi Pro QuadKi Pro RackKi Pro Mini
지원포맷
4K/UHD 60PXOOXXX
4K/UHD 30PXOOOXX
2K/HD 60POOOOXX
HD 60iOOOOOO
지원코덱
ProRes422 (HQ/LT/Proxy)XOOOOO
PreRes4444XOOOXX
Avid DNxHD (HQX/SQ/LD)XOOXOO
H.264OXXXXX
레코딩 채널
HD4채널4채널1채널1채널1채널1채널
4K/UHDX1채널1채널1채널XX
비디오 입출력
3G-SDI x 4 (4K/UHD)XOOOXX
HD-SDIOOOOOO
컴포넌트XXXXOX
컴포지트XXXXOX
HDMIHDMI 1.4aHDMI 2.0HDMI 2.0HDMI 1.4 (출력만)HDMI 1.3HDMI 1.3
오디오 입출력
내장 SDIOOOOOO
내장 HDMIOOOO (출력만)OO
AES/EBUXO (8채널 DB-25)O (8채널 DB-25)XO (BNC x 4)X
아날로그 오디오O (XLR x 2)O (8채널 DB-25)O (8채널 DB-25)O (XLR x 2)O (XLR x 2)O (XLR x 2)
헤드폰 출력OOOOOO
기타사항
사용 미디어USB 미디어Pak 미디어Pak 미디어Pak 미디어Ki StorCF 카드
미디어 포맷FAT32/exFATexFAT / HFS+exFAT / HFS+HFS+HFS+HFS+
레퍼런스OOOOOO
타임코드SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장
네트워크기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷
장치 컨트롤XRS-422RS-422XRS-422LANC
Thunderbolt™XXXOXX
전원듀얼 리던던트(아답타)듀얼 리던던트 (아답타)듀얼 리던던트 (아답타)12-18v 아답타듀얼 리던던트 (AC)12-18v 아답타
크기 (mm)219.46 x 268.60 x 84.08219.46 x 237.24 x 84.08219.46 x 237.24 x 84.08115.57 x 72.39 x 149.60482.6 x 377.4 x 44.5110.6 x 46.2 x 149.98
무게 (Kg)2.3 Kg2.6 Kg2.6 Kg1.1 Kg3.4 Kg0.6 Kg
* 상기 내용은 제조사 사정에 따라 예고없이 변경될 수 있습니다.
