SDI란?

SDI (Serial Digital Interface)는 1989 년 SMPTE (Society of Motion Picture and Television Engineers)에서 최초로 표준화된 디지털 비디오 인터페이스 제품군으로 이전 아날로그 표준의 뒤를 이어 새로운 디지털 비디오 세계의 요구사항과 상호 운용성 및 일관성을 제공하고있습니다.

SDI의 장점

SDI는 전문 비디오 및 오디오의 성공적인 전송을 위해 경쟁 인터페이스에 비해 다양한 이점을 제공하여 오늘날의 표준으로 자리잡고 있습니다. 물리적으로 많은 사람들이 SDI를 BNC 잠금 커넥터와 연결하지만 인터페이스는 커넥터 자체를 초월하며 광섬유 및 IP 네트워크를 통한 전송에도 적합합니다. 지난 수년 동안 SDI의 성공을 보장해준 이점에는 다음과 같은 것들이 있습니다.
  • 딜레이가 없는 영상 전송
    SDI 신호는 동축 케이블을 통해 딜레이가 없는 압축되지 않은 디지털 신호 전송으로 선명한 이미지를 제공합니다.



  • 확장성
    해상도, 프레임 속도 및 딥 컬러 오퍼링이 카메라에서 프로덕션 체인, 게시 및 전달 체인으로 확대되면서 SDI는 계속 증가하는 대역폭 요구를 충족시키기 위해 지속적으로 발전해 왔습니다.
    더 깊은 색 공간의 HD 및 프로그레시브 이미지로 필요한 대역폭을 확보하기 위해서 Dual-Link로 기술된 두 개의 SDI 케이블을 동기식으로 사용했습니다. 이처럼 새로운 요구 사항이 등장했을 때 SDI는 지속적인 진화를 통해 이를 해결해왔습니다. 오늘날 많은 4K / UltraHD 워크 플로우에서 최대 4K 3G-SDI 연결을 사용하여 전체 4K / UltraHD 이미지를 전송 및 생성 할 수 있습니다. 12G-SDI는 단일 12G-SDI 케이블을 통해 전체 4K 신호를 전송하면 이를 단순화합니다.
    SDI 인터페이스는 수 없이 많지만 단순화를 위해 동축 케이블 사용을 위해 다음과 같은 대역폭 범주로 나눌 수 있습니다.
    • 표준 화질 SD-SDI (270 Mbps, ST 259)
    • HD 표준 HD-SDI (1.483 Gbps, ST 292)
    • 3G-SDI (2.97Gbps, ST 424)
    • 6G-SDI (5.94Gbps, ST 2081)
    • 12G-SDI (11.88 Gbps, ST 2082)



  • 연결성
    전통적인 BNC 커넥터는 세트와 스튜디오에서 보안을 제공하는 견고한 잠금 장치를 제공하여 우발적인 연결 해제를 방지합니다.



  • 길이
    HMDI 케이블은 원래 소비자용 인터페이스로 개발되었기 때문에 별도의 증폭기나 중계기가 없다면 약 10미터까지만 작동할 수 있습니다. 이와는 달리 SDI는 대역폭에 따라 별도의 장비 없이도 300미터까지 전송이 가능합니다. SDI over Coaxial 케이블을 AJA의 3G-SDI 및 12G FiDO와 같은 적절한 광섬유 변환기에 연결하면 신호를 소스에서 최대 10km까지 전송하거나 수신 할 수 있습니다.
  • 보안
    SDI over Coaxial Cable은 포인트-to-포인트 전송 시스템으로 작동하며 별도의 DA (분배 증폭기) 또는 라우터에 연결될 때까지 보안성을 보장합니다.



  • SMPTE 타임 코드
    SDI는 비디오의 모든 프레임에 고유한 식별 번호를 부여하는 타임 코드를 지원합니다. 따라서 프레임 단위로 정확한 디지털 편집이 가능하며 다른 데이터와의 연관성을 통해 오디오 및 비디오를 더욱 집중적이고 정확하며 반복 할 수 있습니다. 음악을 동기화하는데 사용할 수 있으며 종종 라이브 콘서트 제작시 조명, 불꽃, 비디오 및 기타 효과를 자동화하는데에도 사용됩니다. HDMI는 타임 코드를 지원하지 않습니다.



  • ANC 데이터
    SDI는 Video이지만 Ancillary 데이터 (일반적으로 ANC 데이터로 약칭 됨)도 전송할 수있는 기능을 제공합니다. 텔레비전 시스템의 맥락에서, ANC는 비영상 정보 (예 : 오디오, 다른 형태의 에센스 및 메타 데이터)가 SDI에 내장 될 수 있는 수단을 의미합니다.
    보조 데이터 패킷은 일반적으로 위치에 따라 두 가지 유형으로 구분됩니다. 특정 패킷 유형은 종종 한 위치 또는 다른 위치에 있도록 제한됩니다.
    • 라인에 관계없이 수평 블랭킹 영역에 위치한 보조 패킷은 수평 보조 데이터 또는 HANC로 알려져 있습니다. HANC는 일반적으로 높은 대역폭의 데이터 및 특정 회선에 동기화되어야하는 데이터에 사용됩니다. HANC에 저장된 공통 항목은 VPID (Video Payload ID) 및 내장 오디오입니다.
    • 수직 귀선 소거 영역에 있는 보조 패킷은 수직 보조 데이터 또는 VANC로 알려져 있습니다. VANC는 일반적으로 저 대역폭 데이터나 필드 또는 프레임 속도로 업데이트 해야하는 경우에 사용됩니다. 자막 데이터는 일반적으로 VANC로 저장됩니다.



  • 비용
    HD 지원 SDI는 표준 동축 케이블 (RG-6)을 사용합니다. 이 동축 케이블은 일반적으로 미터 당 HDMI보다 생산 비용이 저렴합니다.

SDI의 역사

1999
1.5Gbps HD-SDI 라우팅이 북미에서 디지털 TV ATSC HD OTA (무선) 전송을 지원하기 시작했습니다. 1996 년 미국에서 디지털 TV가 시작되었으므로 1.5Gbps HD-SDI 라우팅은 압축되지 않은 디지털 비디오의 향상된 전송에 대한 심각한 요구에 대한 대응방법 이었습니다.
2012 ~ 2015 년
10년이 채 안되어, 텔레비전 업계는 촬영 및 프로덕션, 제작 환경에서 1080i 신호보다 높은 프레임 속도와 1080p50 / 60fps의 프로그레시브 특성을 전송하기 시작하였으므로 1.5Gbps HD-SDI 보다 높은 대역폭을 필요로했습니다. Dual-Link (2 개의 SDI 케이블을 직렬로 사용) 또는 단일 케이블로 대역폭을 두 배로 늘린 새로운 3G-SDI 표준으로 대역폭을 늘리는 것이 가능해졌습니다.
현재
다양한 범위의 시설, 방송 중계차 또는 라이브 이벤트 환경에서는 이제 3G-SDI 인프라가 일반적인 방식이 되었습니다. 4K / UltraHD와 60p 이상의 높은 프레임 속도 워크 플로우의 출현으로 인해 더 높은 대역폭 제공으로 이동해야 한다는 요구가 증가하고 있습니다.

12G-SDI란 무엇이며 왜 중요한가?

카메라 및 라우팅 기술이 계속 발전함에 따라 방송 및 디지털 시네마 급의 SDI 표준 해상도와 프레임 속도, 색 깊이는 더욱 증가되어 이를 처리하기 위한 비압축 비디오 신호의 대역폭 또한 증가하고 있습니다.
현재 미국과 유럽의 많은 소규모 지역 TV 방송국에서는 SDI (1.5G) 시스템을 사용하고 있지만 대부분의 프로덕션 환경에서는 4K / UltraHD 워크 플로우를 처리하기 위해 HD 파이프 라인용 3G-SDI와 3G-SDI 케이블을 사용합니다. 앞으로 많은 사람들이 6G-SDI 출력 카메라를 다루기 위해 대역폭을 업그레이드해야 할 것입니다. 최근 소니에서 발표한 베니스와 같은 최신 카메라에서 요구되는 12G-SDI 워크 플로우는 말할 필요도 없습니다.
좋은 소식은 12G-SDI가 완벽하게 하위 호환이 가능하고 케이블링을 간소화하며 올바른 도구로 현재 인프라를 원활하고 간단하게 이전 할 수 있다는 것입니다. AJA는 이 전환을 쉽게하기 위한 다양한 방법을 제공하고 있습니다.

12G-SDI의 장점

12G-SDI는 여러 가지 장점을 제공합니다. SMPTE에서 표준화된 비디오 인터페이스인 SDI 및 관련 인터페이스는 텔레비전 시설 내에서 압축되지 않은 비 암호화 디지털 비디오 신호를 전송할 때 공칭 데이터 전송률을 제공합니다.
12G-SDI는 일반적인 HD-SDI보다 8 배의 대역폭을 제공하며 단일 케이블 연결이 간편합니다. 12G-SDI는 최고 100 / 120fps를 포함하여 단일 케이블을 통해 높은 프레임 속도와 깊은 색상의 4K / UltraHD 신호를 처리 할 수 ​​있습니다. 이는 케이블 복잡성, 무게 및 신호 체인에서 발생할 수있는 잠재적인 오류 발생 가능성이 훨씬 적은 지점에서 실시간 이벤트, 방송 스튜디오 및 케이블 설치 및 라이브 현장에서 주요 이점을 제공합니다. 광섬유를 통한 12G-SDI는 12G가 이동할 수 있는 거리를 최대 10km까지 증가시킵니다.

AJA 12G 솔루션

방송 기술이 끊임없이 발전함에 따라 AJA는 비디오 산업에서 방송, 제작, 게시물, ProAV 및 개발자 파트너를 위한 미래 보장 기술을 제공 할 수 있는 독보적인 위치에 있습니다. AJA는 편집, 광섬유를 통한 전송, 라우팅 및 Mux / Demux 미니 컨버터를 위한 12G-SDI를 지원하고 있으며 언제 어디서나 12G-SDI를 배포할 수 있게 합니다. AJA의 12G-SDI 솔루션은 데이터에 구애받지 않습니다. 따라서 HDR 워크 플로우 이상으로 마이그레이션하는 프로덕션시설의 모든 요구 기능을 제공할 수 있습니다.
미디어 회사, 포스트 프로덕션 하우스, 방송 중계차 운영자 또는 촬영 기사 모두에게 AJA의 기술 신뢰성과 유연성 및 뛰어난 성능으로 비교할 수 없는 장점을 제공합니다.

미니 컨버터 :

12GDA, 12GM, Hi5-12G, HA5-12G

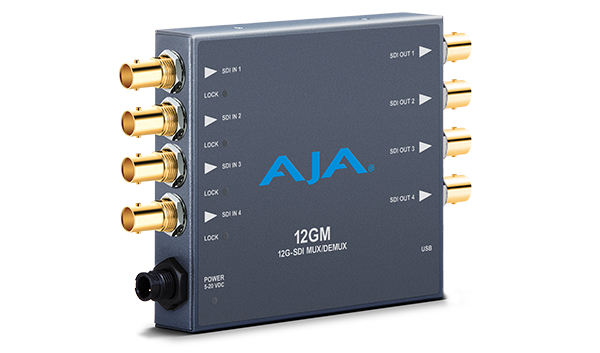

12GM
12G-SDI와 SDI간의 Muxer & DeMuxer
12GM은 12G-SDI를 쿼드 링크 3G-SDI로, 또는 쿼드 링크 3G-SDI에서 12G-SDI로 변환 할 수있는 미니 SDI 전송 컨버터입니다. Muxer / DeMuxer 동작은 4G, UltraHD, 2K, HD 및 SD 워크 플로우와 12G, 6G, 3G 및 1.5G 비트 전송률의 쿼드 링크 SDI 신호 및 단일 링크 SDI로의 신호 변환을 지원합니다. 쿼드(Quard) 및 2 샘플-인터리브 (2SI) 입력 및 출력 매핑이 모두 지원됩니다.
12GDA
12G / 6G / 3G / HD / SD-SDI 분배 증폭기
12GDA는 케이블 연결 및 설치 시간을 절약 할 수 있는 소형 1×6 12G-SDI 리-클럭킹 분배 증폭기입니다. 4K / UltraHD 싱글 링크 워크 플로우용 12G-SDI를 지원하며 모든 포맷에 대응하여 입력과 동일한 신호를 6개의 SDI로 출력합니다. 또한 자동 입력 감지와 리-클럭킹, 케이블 이퀄라이제이션과 패키지 및 LED 신호 감지 표시기를 제공합니다.

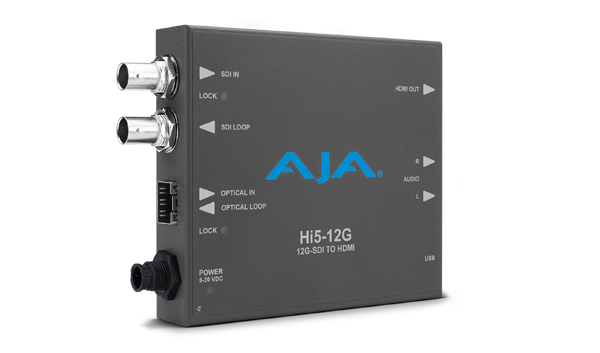

Hi5-12G
12G-SDI에서 HDMI 2.0으로 변환 (HDR 지원)
Hi5-12G는 8 채널의 디지털 오디오가 내장된 4K / UltraHD / 2K / HD 12G-SDI 단일 링크 입력을 2 채널 또는 8 채널 오디오를 포함하는 HDMI 2.0 출력으로 변환합니다. SDI 파이프 라인에 대한 신뢰도 모니터링 또는 전달을 위해 리-클럭킹된 12G-SDI 싱글 링크 SDI 루프 출력을 지원합니다.
Hi5-12G에는 옵티컬 광섬유 연결을 사용하여 4K / UltraHD SDI 또는 HDMI 신호를 장거리로 전송할 수 있는 SFP 옵션에 따라 Hi5-12G R 리시버와 Hi5-12G-TR 트랜시버를 선택할 수 있습니다. 이를 통해 SDI 또는 광섬유 소스 신호를 HDMI 타겟으로 보내고 동시에 SDI 또는 광섬유를 통해 소스를 두 번째 타겟으로 전달 할 수 있습니다.
Hi5-12G 모델별 지원 기능 :
Hi5-12G – 12G-SDI to HDMI 2.0
Hi5-12G-R – 1개의 파이버 LC 리시버 포함
Hi5-12G-TR – 1개의 파이버 LC 트랜시버 포함
HA5-12G
HDMI 2.0에서 12G-SDI로 변환
HA5-12G는 사용자가 최대 8채널 오디오를 포함하는 HDMI 2.0 소스 입력을 2 개의 12G-SDI 단일 링크 출력으로 변환 할 수 있게 하는 미니 컨버터입니다.
HA5-12G 포터블 컨버터는 2 개의 SDI DA 출력을 통해 12G-SDI를 전송하기 때문에 4K / UltraHD 전송을 확장할 수 있습니다.
HA5-12G는 광섬유 SFP 옵션 장착에 따라 장거리 (10km 단일 모드)로 HDMI 4K 신호를 확장하는 HA5-12G-T 단일 채널 송신기와 HA5-12G-2T 듀얼 채널 송신기가 있으며 2 개의 12G-SDI 동축 출력 및 2 개의 12G-SDI 파이버 출력을 통해 분배 증폭기없이 여러 위치로 HDMI 4K 소스를 동시에 확장할 수 있습니다.
HA5-12G 모델별 지원 기능 :
HA5-12G – HDMI 2.0 to 12G-SDI
HA5-12G-T – 1개의 파이버 LC 1 채널 트랜스미터  포함
HA5-12G-2T – 1개의 파이버 LC 2 채널 트랜스미터 포함

옵티컬 미니 컨버터 : FiDO 12G

AJA의 12G-SDI to 단일모드 광섬유 컨버터인 FiDO 12G 제품군은 표준 단일 모드 광섬유 케이블을 사용하여 최대 10KM 거리까지 12G-SDI 전송을 지원합니다. AJA의 모든 FiDO 컨버터는 표준 SMPTE 사양을 충족하며 다양한 애플리케이션을 위해 설계되었습니다.

FiDO-TR-12G

1채널 12G-SDI 단일 모드 파이버 LC 리시버(수신기) & LC 트랜시버(송신기)

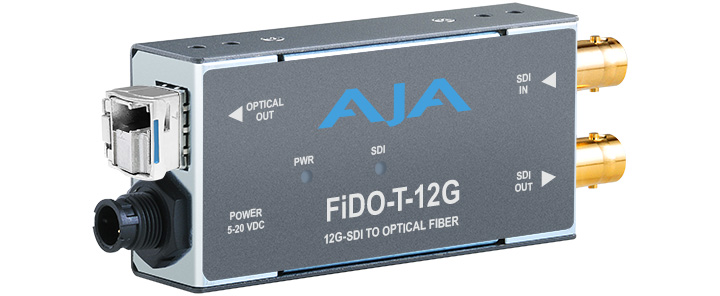

FiDO-T-12G

1채널 12G-SDI 단일 모드 LC 파이버 트랜시버(송신기)

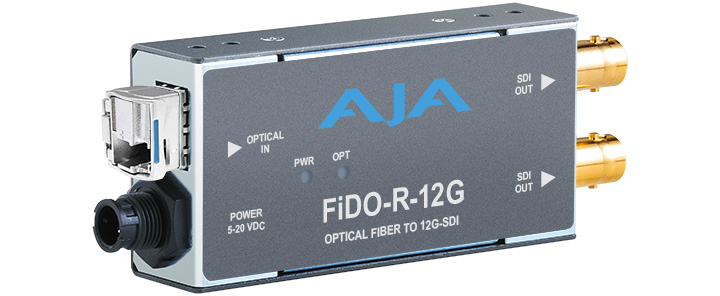

FiDO-R-12G

1채널 단일모드 LC 파이버 – 12G-SDI 리시버(수신기)

FiDO-2T-12G

2채널 12G-SDI – 단일 모드 파이버 트랜시버(송신기)

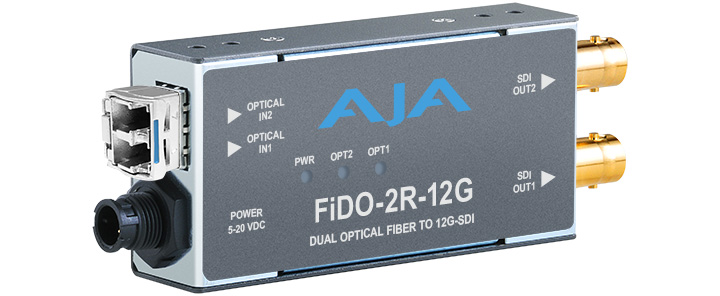

FiDO-2R-12G

2채널 단일 모드 LC – 12G-SDI 리시버(수신기)

프레임 싱크 컨버터 : FS4, FS-HDR

FS-HDR

FS-HDR은 Colorfront Engine ™ 기술이 적용된 HDR 컨버터로서 SDR to HDR, HDR to SDR 및 HDR to HDR 변환을 제공합니다.
FS-HDR은 HDR (High Dynamic Range) 및 WCG (Wide Color Gamut) 방송, OTT, 게시 및 실시간 이벤트 AV 환경의 요구를 충족 시키도록 특별히 설계된 랙 장착형 범용 컨버터 및 프레임 싱크입니다. 실시간 4K / UltraHD 및 2K / HD 워크 플로우에는 로우 딜레이 프로세싱 및 컬러 충실도가 필요합니다. Colorfront와의 파트너십을 통해 개발된 FS-HDR의 HDR / WCG 기능은 검증되고 인정받는 Colorfront Engine ™ 비디오 처리 알고리즘을 기반으로 하고 있습니다.
통합 3G-SDI 외에도 FS-HDR은 12G / 6G SMPTE 속도를 지원하는 12G-SDI HD-BNC 또는 12G 파이버 모듈을 사용할 수 있는 4 개의 광섬유 SFP 케이지 옵션을 제공합니다.

FS4

FS4는 범용 컨버팅 및 프레임 싱크를 위한 1RU 프레임 사이즈 컨버터로 4K / UltraHD / 2K / HD / SD 해상도의 싱글 링크 또는 쿼드링크 모드를 제공합니다.
FS4는 2K / HD / SD 모드에서 4채널 동시 처리가 가능하며 4K / UltraHD 모드에서 1채널의 프레임 싱크로 나이저 및 업/다운/크로스 컨버팅을 지원합니다. AJA의 대표적인 프레임 싱크로 나이저 및 컨버터인 FS4는 다양한 디지털 입출력과 12G-SDI 파이버   LC 및 12G-SDI HD-BNC SFP 옵션을 사용하여 모든 4K / UltraHD 및 2K / HD / SD 컨버팅 요구에 맞는 다양한 기능과 연결성을 1RU 프레임 사이즈에서 제공합니다.
FS-4는 12G / 6G SMPTE 속도를 지원하는 12G-SDI HD-BNC 또는 12G 파이버 모듈을 사용할 수 있는 4 개의 광섬유 SFP 케이지 옵션을 제공합니다.

라우터 : KUMO 3232-12G, KUMO1616-12G

방송, 프로덕션 및 ProAV 용으로 설계된 KUMO 3232-12G 및 KUMO 1616-12G 라우터는 4K / UltraHD 전송시 고해상도와 하이 프레임레이트(HFR) 및 깊은 색공간 제작을 지원하고 케이블 연결을 줄이며 장애 발생 지점을 최소화합니다. KUMO 12G 라우터는 모든 SDI 형식과 호환됩니다.
입력 수에 따라 KUMO 3232-12G와 KUMO 1616-12G 중 하나를 선택할 수 있습니다. 각각 32x 12G-SDI 입력과 32x 12G-SDI 출력 또는 16x 12G-SDI 입력 및 16x 12G-SDI 출력을 제공하는 소형 12G-SDI 라우터입니다.
KUMO 12G 라우터는 AJA의 KUMO 3232 및 KUMO 1616 라우터의 물리적 형태를 그대로 가지고 있지만 USB 포트를 추가하여 AJA의 eMini-Setup 소프트웨어를 통해 IP 주소를 쉽게 구성 할 수 있게 되었습니다.

KUMO 3232-12G

컴팩트 1RU 32×32 12G-SDI 라우터

KUMO 1616-12G

컴팩트 1RU 16×16 12G-SDI 라우터

I / O : Io 4K Plus

Io 4K Plus

Io 4K Plus는 Thunderbolt 3 인터페이스 기반의 I/O 장비로 12G-SDI 및 HDMI 2.0 입출력을 지원하며 HDMI를 통한 HDR10 및 HLG를 지원합니다.
Io 4K Plus는 최신 4K / UltraHD 장치로서 HFR (High Frame Rate), HDR (High Dynamic Range) 및 딮 컬러 워크플로우을 지원하는 전문 비디오 및 오디오 연결을 통해 캡쳐 및 출력을 지원하는 첨단 하드웨어입니다. 강력한 Thunderbolt 3 인터페이스를 통해 Io 4K Plus는 4G / UltraHD에서 2K / HD 및 SD까지 12G-SDI 및 HDMI 2.0 모두에서 최대 60p의 프레임 속도로 다양한 포맷을 처리 할 수 ​​있습니다.

Desktop I / O : KONA 5

KONA 5

KONA 5는 Desktop 인터페이스 기반의 I/O 장비로 12G-SDI 및 HDMI 2.0 입출력을 지원하며 HDMI를 통한 HDR10 및 HLG를 지원합니다.
KONA 5는 최신 4K / UltraHD 장치로서 HFR 4K / UltraHD, 2K / HD, SD, 딮 컬러 워크플로우을 지원하는 전문 비디오 및 오디오 연결을 통해 캡쳐 및 출력을 지원하는 첨단 하드웨어입니다. 10-bit 4:2:2 및 4:4:4 또는 심지어 12 비트 색상 공간을 지원하여 12G / 6G / 3G-SDI로 인제스트 및 출력 할 수 있으며 HDMI 2.0 포트와 양방향 12G-SDI 포트는 적절한 소프트웨어, 다중 채널 캡처 및 스트리밍을 통해 캡처 및 패스쓰루를 위한 엄청난 유연성을 제공합니다.

결론
