ROI-DVI

DVI / HDMI to SDI 변환 및 ROI 스케일링

￦1,850,000
(VAT포함)

ROI-DVI

Overview

Tech Specs

Converters

ROI (Region of Interest)

인터페이스의 불필요한 부분이나 도구 모음을 제거하고 컴퓨터 화면에서 필요한 부분 만 추출합니다. USB를 통해 ROI 미니 변환기를 컴퓨터에 연결 무료 MiniConfig 소프트웨어를 이용하면 HDMI 입력 신호에서 ROI (관심 영역)을 대화식으로 선택할 수 있습니다. 선택한 영역에 대해 최고의 화질을 실현하는 AJA의 고급 스케일링 알고리즘은 출력 해상도에 대해 어떻게 조정할지 여부를 설정할 수 있습니다.

변환

MiniConfig 소프트웨어의 화면에서 화면 비율 변환을 완전히 제어 할 수 있습니다. MiniConfig 소스는 뭔가 출력은 어떻게 보이는지 수신 송신 될 때의 형식은 무엇인지를 정확하게 표시됩니다. 간단한 메뉴 컨트롤로 어떤 상황에서도 신속하게 적절한 출력을 선택할 수 있습니다.

연결

ROI는 직접 루프 스루를 이용합니다. 그것을 뽑아 SDI에서 외부 모니터에 인라인 배치 할 수 있습니다. 레퍼런스 입력은 ROI를 출력하는 SDI 신호가 제작 중 또는 시설에서 일관되게 고정 될 수 있도록 보장합니다.

오디오

ROI-DVI는 3.5mm 아날로그 오디오 입력 2 계통의 오디오 또는 HDMI 입력에서 8 개의 임베디드 오디오를받습니다. 오디오 소스 및 라우팅 MiniConfig 소프트웨어에서 선택 가능하며, SDI 출력에 임베디드됩니다. 컴퓨터의 오디오는 쉽게 SDI 신호에 임베디드 된 라우팅 동기화가 이루어집니다.

주요 기능



  • DVI-SDI로 변환
  • 관심 영역 (ROI) 스케일링
  • DVI 루프 스루
  • 임베디드 오디오
  • 화면 비율 변환
  • 젠록 입력
  • USB 연결 Mini Config에서 제어 가능
  • 5-18VDC 전원을 사용 (범용 전원 DWP-U-R1 을 포함)
  • 5 년 보증

기술 사양

비디오 입력 포맷
  • 컴퓨터 신호 :
    • WUXGA (1920 × 1200) 60Hz 최대
    • VGA (640 × 480) 최소
    • 참고 : 프레임 속도는 DVI 리시버 측에서 최대 166Mhz까지 제한되어 있습니다.
  • 비디오 신호 :
    • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (HD) 1080i 50, 59.94
    • (HD) 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (SD) 525i, 625i
    • (SD) 480p, 576p (DSLR 카메라)
비디오 출력 포맷
  • (HD) 1080p 50, 59.94, 60 – SMPTE 425-1 Level A Mapping structure 1 (1920 x 1080 4 : 2 : 2 10-bit YCbCr)
  • (HD) 1080p 23.98, 24, 25, 29.97, 30
  • (HD) 1080i 25 29.97 30
  • (SD) 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97
색상 범위
  • Full
  • SMPTE
레퍼런스 소스
  • Free Run
  • Ext Ref
레퍼런스 입력

지원되는 참조 비디오 입력은 아래와 같습니다.

  • 1080p Tri-레벨 싱크
  • 1080i Tri-레벨 싱크
  • 720p Tri-레벨 싱크
  • PAL 625 Bi-레벨 싱크
  • NTSC 525 Bi-레벨 싱크
비디오 입력
  • DVI-D 커넥터(임베디드 오디오 포함, 최대 8채널)
비디오 출력
  • DVI
    • DVI-D 루프 스루 커넥터 x 1
  • SDI
    • 3G-SDI, SMPTE-259 / 292 / 424 , BNC x 1
오디오 입력
  • 3.5mm 아날로그 TRS x 1,2 채널
  • DVI 내장 오디오, 24-bit, 8 채널
오디오 출력
  • SDI 임베디드 오디오, 24-bit, 2 채널 또는 8 채널
사용자 컨트롤
  • 동봉 된 케이블과 MiniConfig 소프트웨어와 함께 USB 포트를 사용하여 Mac / Windows 통해 장치를 설정합니다.
크기(W x D x H)
  • 146.431mm x 102.108mm x 22.86mm (5.765 인치 x 4.020 인치 x 0.9 인치)
전원
  • 100 – 240V, 50 / 60Hz 범용 입력
  • 표준 +5 – 20V DC 최대 9W
  • 전원 어댑터 (부속품 : DWP-U-R1 )
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 (전원 OFF) : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • USB 2.0 케이블 (MiniConfig 용) x 1
  • 전원 어댑터 (DWP-U-R1)
  • 보증서

※ 본 제품은 RoHs 대응 제품입니다.

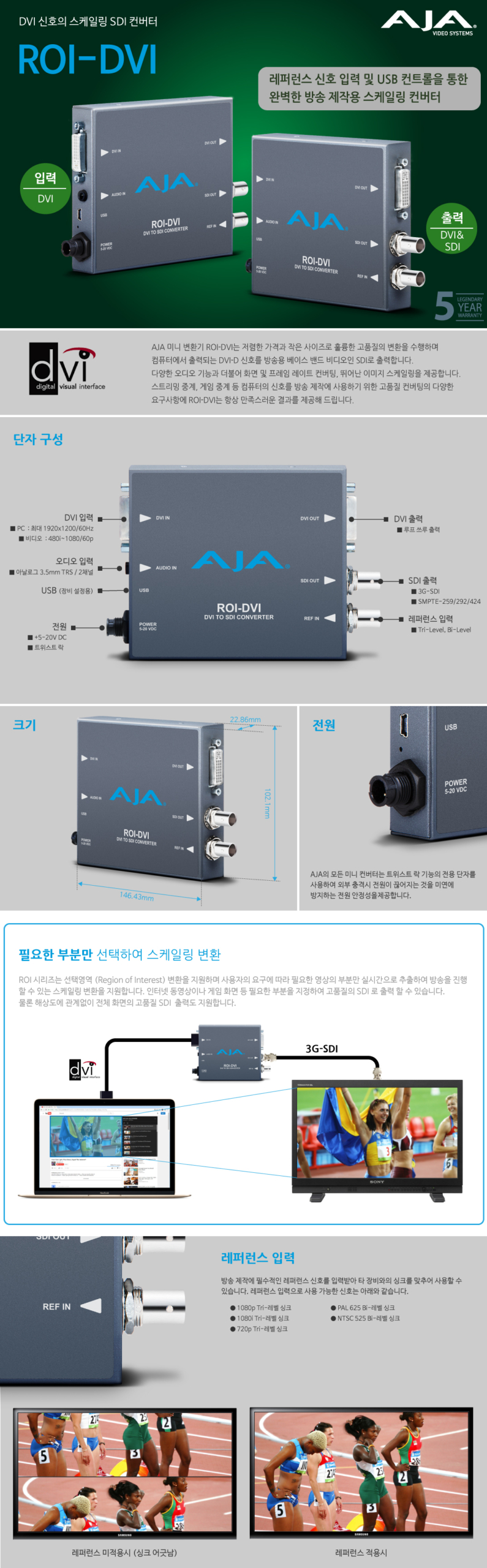

ROI-DVI 개요

ROI (Region of Interest)

인터페이스의 불필요한 부분이나 도구 모음을 제거하고 컴퓨터 화면에서 필요한 부분 만 추출합니다. USB를 통해 ROI 미니 변환기를 컴퓨터에 연결 무료 MiniConfig 소프트웨어를 이용하면 HDMI 입력 신호에서 ROI (관심 영역)을 대화식으로 선택할 수 있습니다. 선택한 영역에 대해 최고의 화질을 실현하는 AJA의 고급 스케일링 알고리즘은 출력 해상도에 대해 어떻게 조정할지 여부를 설정할 수 있습니다.

변환

MiniConfig 소프트웨어의 화면에서 화면 비율 변환을 완전히 제어 할 수 있습니다. MiniConfig 소스는 뭔가 출력은 어떻게 보이는지 수신 송신 될 때의 형식은 무엇인지를 정확하게 표시됩니다. 간단한 메뉴 컨트롤로 어떤 상황에서도 신속하게 적절한 출력을 선택할 수 있습니다.

연결

ROI는 직접 루프 스루를 이용합니다. 그것을 뽑아 SDI에서 외부 모니터에 인라인 배치 할 수 있습니다. 레퍼런스 입력은 ROI를 출력하는 SDI 신호가 제작 중 또는 시설에서 일관되게 고정 될 수 있도록 보장합니다.

오디오

ROI-DVI는 3.5mm 아날로그 오디오 입력 2 계통의 오디오 또는 HDMI 입력에서 8 개의 임베디드 오디오를받습니다. 오디오 소스 및 라우팅 MiniConfig 소프트웨어에서 선택 가능하며, SDI 출력에 임베디드됩니다. 컴퓨터의 오디오는 쉽게 SDI 신호에 임베디드 된 라우팅 동기화가 이루어집니다.

주요 기능



  • DVI-SDI로 변환
  • 관심 영역 (ROI) 스케일링
  • DVI 루프 스루
  • 임베디드 오디오
  • 화면 비율 변환
  • 젠록 입력
  • USB 연결 Mini Config에서 제어 가능
  • 5-18VDC 전원을 사용 (범용 전원 DWP-U-R1 을 포함)
  • 5 년 보증
사양

기술 사양

비디오 입력 포맷
  • 컴퓨터 신호 :
    • WUXGA (1920 × 1200) 60Hz 최대
    • VGA (640 × 480) 최소
    • 참고 : 프레임 속도는 DVI 리시버 측에서 최대 166Mhz까지 제한되어 있습니다.
  • 비디오 신호 :
    • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (HD) 1080i 50, 59.94
    • (HD) 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (SD) 525i, 625i
    • (SD) 480p, 576p (DSLR 카메라)
비디오 출력 포맷
  • (HD) 1080p 50, 59.94, 60 – SMPTE 425-1 Level A Mapping structure 1 (1920 x 1080 4 : 2 : 2 10-bit YCbCr)
  • (HD) 1080p 23.98, 24, 25, 29.97, 30
  • (HD) 1080i 25 29.97 30
  • (SD) 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97
색상 범위
  • Full
  • SMPTE
레퍼런스 소스
  • Free Run
  • Ext Ref
레퍼런스 입력

지원되는 참조 비디오 입력은 아래와 같습니다.

  • 1080p Tri-레벨 싱크
  • 1080i Tri-레벨 싱크
  • 720p Tri-레벨 싱크
  • PAL 625 Bi-레벨 싱크
  • NTSC 525 Bi-레벨 싱크
비디오 입력
  • DVI-D 커넥터(임베디드 오디오 포함, 최대 8채널)
비디오 출력
  • DVI
    • DVI-D 루프 스루 커넥터 x 1
  • SDI
    • 3G-SDI, SMPTE-259 / 292 / 424 , BNC x 1
오디오 입력
  • 3.5mm 아날로그 TRS x 1,2 채널
  • DVI 내장 오디오, 24-bit, 8 채널
오디오 출력
  • SDI 임베디드 오디오, 24-bit, 2 채널 또는 8 채널
사용자 컨트롤
  • 동봉 된 케이블과 MiniConfig 소프트웨어와 함께 USB 포트를 사용하여 Mac / Windows 통해 장치를 설정합니다.
크기(W x D x H)
  • 146.431mm x 102.108mm x 22.86mm (5.765 인치 x 4.020 인치 x 0.9 인치)
전원
  • 100 – 240V, 50 / 60Hz 범용 입력
  • 표준 +5 – 20V DC 최대 9W
  • 전원 어댑터 (부속품 : DWP-U-R1 )
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 (전원 OFF) : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • USB 2.0 케이블 (MiniConfig 용) x 1
  • 전원 어댑터 (DWP-U-R1)
  • 보증서

※ 본 제품은 RoHs 대응 제품입니다.

범용 전원

모든 AJA 제 미니 컨버터는 세계 각국에 대응 한 플러그를 포함한 범용 전원이 포함되어 있기 때문에 전 세계적으로 사용할 수 있습니다.

소형 휴대용

AJA 제 미니 컨버터는 소형이기 때문에 모니터의 후면과 랙의 후면 또는 카메라 장비에 직접 설치하여 사용할 수 있습니다. 전원 커넥터의 잠금이 실수로 분리하지 않습니다. 또한 옵션의 P-TAP 전원 케이블을 사용하면 떨어진 장소에서 배터리 전원을 얻을 수 있습니다.

AJA 퀄리티 – 보증

AJA의 컨버터는 최고의 품질과 최고의 신뢰성으로 높은 평가를 받고 있습니다. 모든 AJA 하드웨어에 적용되는 엄격한 기준에 맞춰 구축 된 미니 컨버터는 세계 최고 수준의 지원 네트워크와 5 년간의 워런티로 지원되고 있습니다.

USB 및 MiniConfig 지원



USB 호환 AJA 미니 컨버터와 무료 AJA MiniConfig 소프트웨어를 사용하여 사용하기 쉬운 그래픽 인터페이스에서 현재의 입출력 포맷에 대한 자세한 정보를 관리 할 수 ​​있습니다. 지원되는 AJA 미니 변환기의 모든 파라미터를 제어하고 새로운 특징과 기능을 추가하는 펌웨어 업데이트를 AJA에서로드합니다. 지원되는 AJA 미니 변환기의 모든 파라미터 제어뿐만 아니라 AJA에서 제공되는 펌웨어 업데이트를 실시하는 일로 새로운 기능과 추가를 할 수 있습니다.
