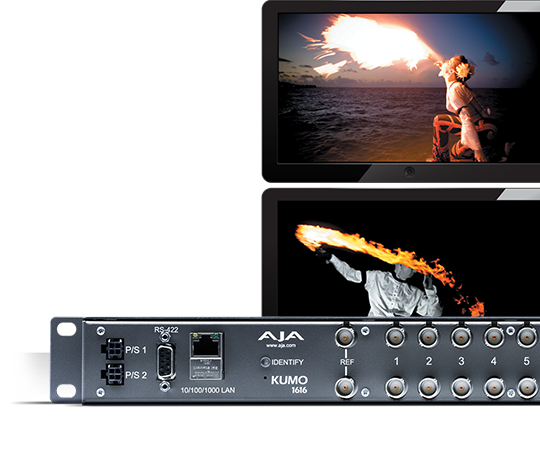

KUMO 1616

컴팩트 16×16 3G-SDI 라우터

₩4,114,000
(VAT포함)

KUMO 1616

Overview

Routers

소개

중간 크기의 시설 및 모바일 트럭의 경우 16 개의 3G-SDI 입력과 16 개의 3G-SDI 출력을 갖춘 KUMO 1616은 여러 대의 카메라, 모니터, 편집 시스템, 테이프 데크 및 파일 기반 레코더를 완벽한 워크 플로우로 결합하는데 적합한 크기입니다.

컴팩트 라우팅



소형 SDI 라우터 KUMO 6464는 강력한 신호 제어를 제공하고, SDI, HD-SDI, 3G-SDI의 각 신호에서 SMPTE 사양을 웃도는 품질에 방송 사양을 완벽하게 지원합니다. 4RU 크기의 케이스는 깊이가 1.5 인치 소형위한 이동형 스포츠 중계차에서 편집실 기업의 비디오 시설, 라이브 극장 A / V 장비까지 다양한 방송이나 제작 및 포스트 프로덕션 환경에서 활약합니다.

KUMO SDI 라우터는 다음의 4 가지 모델에서 사용할 수 있습니다. 64 개의 3G-SDI 입력과 출력에 대응 한 KUMO 6464,32 계통의 3G-SDI 입력과 출력에 대응 한 KUMO 3232,16 계통의 3G-SDI 입력과 출력에 대응 한 KUMO 1616 또한 16 개의 3G -SDI 입력과 4 개의 3G-SDI 출력에 대응 한 KUMO 1604이 있습니다.

강력한 신호 제어

KUMO의 강력한 크로스 포인트 라우팅 매트릭스는 추가 패치 패널이나 분배 증폭기 없이도 모든 입력을 여러 출력에 매핑합니다. 단일 입력을 모든 출력으로 라우팅하여 KUMO를 저렴한 분배 증폭기로 사용하십시오. 이러한 방식으로 KUMO 3232-12G를 여러 분배 증폭기 대신 사용할 수 있습니다.

8K가 나오고 4K / UltraHD 워크 플로우가 지속적으로 향상됨에 따라 KUMO 라우터는 증가하는 문제를 해결할 수 있습니다. KUMO 12G-SDI 라우터는 4K / UltraHD를위한 단일 링크 케이블 단순성을 제공하며 간단한 설정 변경으로 KUMO 12G-SDI 라우터를 조합형 이중 링크 또는 쿼드 링크 그룹으로 구성하여 사용자가 여러 입력 및 출력을 함께 그룹화 할 수 있습니다. 8K 듀얼 또는 쿼드 링크 4K / UltraHD 워크 플로를위한 KUMO 3G-SDI 라우터. 이를 통해 프로덕션, 라이브 이벤트, 중계차 또는 포스트 시설 전체에서 raw 또는 8K 또는 4K / UltraHD 신호를 라우팅 할 수 있습니다.

Salvo의 심플함

새로운 Salvos 지원 기능은 여러 소스를 특정 대상으로 호출하여 스위칭 작업을 간소화합니다. Salvos는 KUMO 라우터에 저장되며 KUMO 라우터의 웹 UI, 이더넷을 통한 GVG 기본 프로토콜, RS-232 및 / 또는 AJA KUMO CP2 Salvos 버튼을 통해 불러올 수 있습니다.

8 개의 Salvos를 구성하여 각 KUMO 라우터에 저장할 수 있습니다. Salvos를 사용하면 운영자는 간단한 버튼을 눌러 미리 정의 된 소스를 특정 대상 구성으로 신속하게 불러올 수 있습니다.

방송 품질



중요한 방송, 제작 및 사후 환경을 위해 설계된 KUMO 라우터는 SMPTE 사양을 초과하는 AJA 표준에 맞게 제작되었습니다. 듀얼 리던던시 형 전원 공급 장치와 결합 된 프리미엄 구성 요소를 사용하면 예기치 않은 전원 공급 장치 고장시에도 최상의 신호 품질과 최대 가동 시간을 보장합니다.

간단한 설치 및 구성

KUMO 라우터는 임베디드 Linux®를 실행하면서 네트워크가 준비되어 있으며 추가 소프트웨어 없이도 웹 브라우저를 통해 강력한 HTTP 제어 및 모니터링을 지원합니다.

KUMO의 Bonjour ™ / Zeroconf 프로토콜 자동 감지는 네트워크 구성이 자동이라는 것을 의미합니다. KUMO를 네트워크 나 컴퓨터에 연결하면 시스템이 자동 구성되어 사용할 준비가됩니다. 또는 표준 네트워크 구성을 사용하면 기본 IP 주소를 통해 각 KUMO에 액세스 할 수 있습니다. 웹 브라우저를 사용하여 KUMO에 연결하면 전체 TCP / IP 설정을 구성하고, KUMO 라우터를 선택하고 이름을 지정하며, 원본 및 대상을 명명하고 모든 작동 기능을 수행 할 수 있습니다.

KUMO 라우터는 RS-422 또는 이더넷을 통해 업계 표준 인 Grass Valley Native Protocol을 사용하여 기존 인프라와 쉽게 통합됩니다. 또한 이더넷 네트워크 연결을 통해 네트워크 연결된 장치의 모든 웹 브라우저에서 모든 KUMO 라우터를 제어 할 수 있기 때문에 어느 위치에서나 필요한 제어 권한을 얻을 수 있습니다.

KUMO 제어판

KUMO CP는 독립형 또는 네트워크 구성에서 사용할 수있는 선택 사양 1RU 제어판입니다.

KUMO 라우터와 동일한 네트워크에 이더넷을 통해 연결되는 KUMO CP를 사용하면 컴퓨터 없이도 모든 위치에서 완벽하게 제어 할 수 있습니다. 하나의 제어판에서 최대 4 대의 KUMO 라우터를 제어 할 수 있습니다.

저렴한 가격



중계차, 편집실 또는 AV 플라이 팩이든, 예산에 맞는 금액에서 필요로하는 라우팅 성능은 손에 들어갑니다. KUMO 라우터는 매우 합리적인 가격으로 기존의 DA 대신 사용하여 여러 위치에 신호를 분배 할 수 있습니다. KUMO 라우터는 최고의 품질 기준을 유지하면서 놀라운 가격 대비 성능 비율을 제공합니다.

최고의 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객에게 추가 비용없이 제공됩니다. KUMO 설치, 구성 또는 작동과 관련하여 도움이 필요하면 AJA 지원을 시작하여 실행하십시오.

또한 KUMO 라우터는 AJA의 5 년의 워런티가 보장됩니다.

기술 사양

비디오 포맷
  • 270Mbps, 1.5Gbps, 3Gbps SDI, SMPTE-259 / 292 / 424
  • 270Mbps DVB-ASI
디지털 비디오 입력
  • 3G-SDI 입력
  • BNC x 16
디지털 비디오 출력
  • 3G-SDI 출력
  • 비 반전
  • BNC x 16
보조 데이터
  • 오디오를 포함한 모든 SDI 임베디드 보조 데이터를 전달
케이블 이퀄라이제이션

(벨든 1694A)

  • 3Gbps, 140m
  • 1.5Gbps, 200m
  • 270Mbps, 400m
리크로킹
  • 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps – 자동 선택
모드 전환
  • Single Link, Dual Link, Quad Link 모드
  • SMPTE RP-168에 대해 수직 블랭킹
Control Panel 호환성
  • AJA KUMO CP – 1RU XY 이더넷 제어판
  • AJA KUMO CP2 – 2RU XY 이더넷 제어판
레퍼런스 입력
  • 외부 BNC x 2
  • 루핑 종결 없음
  • 블랙 버스트 또는 3 값 싱크
네트워크 인터페이스
  • 10/100/1000 Ethernet (RJ-45)
  • Grass Valley 표준 프로토콜
  • 원격 제어를위한 임베디드 웹 서버
시리얼 인터페이스
  • 암 DB-9 x 1, RS-422
  • Grass Valley 표준 프로토콜
  • 9핀 D 커넥터 핀 배치는 다음과 같습니다
    1 GND
    2 TX-
    3 RX +
    4 GND
    5 No Collection
    6 GND
    7 TX +
    8 RX-
    9 GND
    Shell GND
크기 (W x D x H)
  • 1RU – 17.4″ x 1.54″ x 1.75″(441.96 x 39.12 x 44.45mm)
무게
  • 0.7 kg (1.4 lb)
전원
  • 외부 전원 공급 장치 필요
    • 인클로저: 이중, 중복, 10-14VDC 조정, 4핀 Molex, 일반 13W, 최대 21.6W
    • AC 어댑터, 포함: 100-240VAC, 50/60Hz, 범용 입력, 60W
    • 옵션 예비 AC 어댑터(별매), KUMO-PWR
환경
  • 안전한 작동 온도: 0~40C(32~104F)
  • 안전한 보관 온도(전원 꺼짐): -40 ~ 60C(-40 ~ 140F)
  • 작동 상대 습도: 10-90% 비응축
  • 작동 고도: <3,000미터(<10,000피트)
부속품
  • 전원 어댑터 x 1
  • 전원 케이블 x 1
