소개
IPR-10G2-HDMI 미니 컨버터는 최대 UltraHD 50p 또는 HD 60p를 지원하여 SMPTE ST 2110 네트워크를 HDMI로 브리지하도록 설계되었습니다.
IPR-10G2-HDMI는 10GigE를 통해 SMPTE ST 2110 오디오 및 비디오를 수신한 다음 데이터를 캡슐화 해제하여 기저 대역 HDMI 비디오를 출력합니다. SMPTE ST 2110 스트림의 관련 오디오도 마찬가지로 추출, 동기화 및 HDMI 출력에 임베드됩니다. 동시에 듀얼 RCA 출력을 통해 아날로그 스테레오 오디오를 사용할 수 있습니다.
2x 10 GigE SFP + 케이지가 제공되어 중요한 분배 및 모니터링 애플리케이션을위한 “히트리스 스위칭”* 이중화 보호 (ST 2022-7)가 가능합니다.
아날로그 / 트리 레벨 기준 입력을 사용하면 IPR-10G2-HDMI의베이스 밴드 출력을 대상의베이스 밴드 환경 타이밍에 고정 할 수 있습니다. IPR-10G2-HDMI에는 풀 사이즈 HDMI 1.4b 비디오 출력이 포함되어있어 마스터 컨트롤, 트럭, 편집 스위트, 멀티 뷰어 애플리케이션 및 HDMI 디스플레이와 같은 기존베이스 밴드 환경에 완벽하게 통합됩니다.
* ST 2022-7을 통한 히트리스 스위칭은 최대 1080p 60까지 지원됩니다 (UltraHD는 지원되지 않음)
※ SFP 모듈은 별도입니다.
특징
IPR-10G2-HDMI는 들어오는 IP 스트림에서 SMPTE ST 2110 에센스를 추출하여 HDMI 장치의 모니터링 또는 라우팅을 위해 제공합니다. “히트리스 스위칭”을 통해 이중화 보호를 위해 2개의 SFP+ 케이지를 제공하는 견고하고 조용한 팬이없는 AJA 미니 컨버터 설계는 스튜디오에서 현장에 이르기까지 광범위한 디스플레이 및 장치 시나리오에 배치하는데 이상적입니다.
- SMPTE 2110 오디오, 비디오 수신기
- 견고하고 조용하며 팬이없는 디자인
- 상태 표시등이있는 미디어 LAN 용 2 개의 10 GigE SFP + 케이지 ( “최대 1080 60p의 최대 전환 지원”제공)
- 상태 표시등이있는 제어 LAN 용 1x 1 GigE RJ-45 소켓
- 최대 HD 60p, 4 : 2 : 2, 10 비트, YCbCr / RGB 또는 UltraHD 30p, 4 : 2로 전체 크기 (표준 유형 A) HDMI 1.4b (픽셀 당 24/30 비트) 출력 전용 HDMI
- 수신기 : 2, 8 비트, YCbCr 또는 UltraHD 50p, 4 : 2 : 0, 8 비트, YCbCr
- 내장 HDMI 오디오 출력 (최대 8 개 채널)
- 2x RCA 아날로그 오디오 출력 (HDMI 오디오와 동시에)
- 내장 웹 서버를 통한 웹 브라우저 액세스 가능 설정 및 제어 인터페이스
- AJA eMini-Setup 소프트웨어를 사용하여 다른 초기 네트워크 구성 방법을 제공하는 1 개의 미니 USB 포트
- AJA REST API를 통한 맞춤형 제어
- 5 년 보증
네트워크상의 어느 곳에서나 ST2110 비디오 및 오디오 모니터링
IPR-10G-HDMI는 SMPTE ST 2110 ~ HDMI Mini-Converter로 소스 모니터링 및 호환 장치에 대한 HDMI 피드를 포함하여 사용 시점 (point-of-use) 애플리케이션에 적합합니다.
AJA IPR-10G-HDMI는 SMPTE ST 2110 IP 비디오 및 오디오를 수신 한 후 풀 사이즈 HDMI 1.4b 인터페이스에서 출력을 위해 데이터를 포맷합니다.
시설이 IP 로의 전환을 기다리는 동안 3G / 1.5G-SDI 라우터를 용량으로 사용하는 경우 IP를 통해 피드, 카메라, 라우터 또는 편집 베이에서 비디오 소스를 보내고 대상에서 HDMI 모니터링을 제공하는 것이 큰 이점입니다 .
비디오 스트림과 관련된 오디오는 추출, 동기화 된 다음 HDMI 인터페이스에 임베드되며 아날로그 RCA 인터페이스의 출력도 포함됩니다.

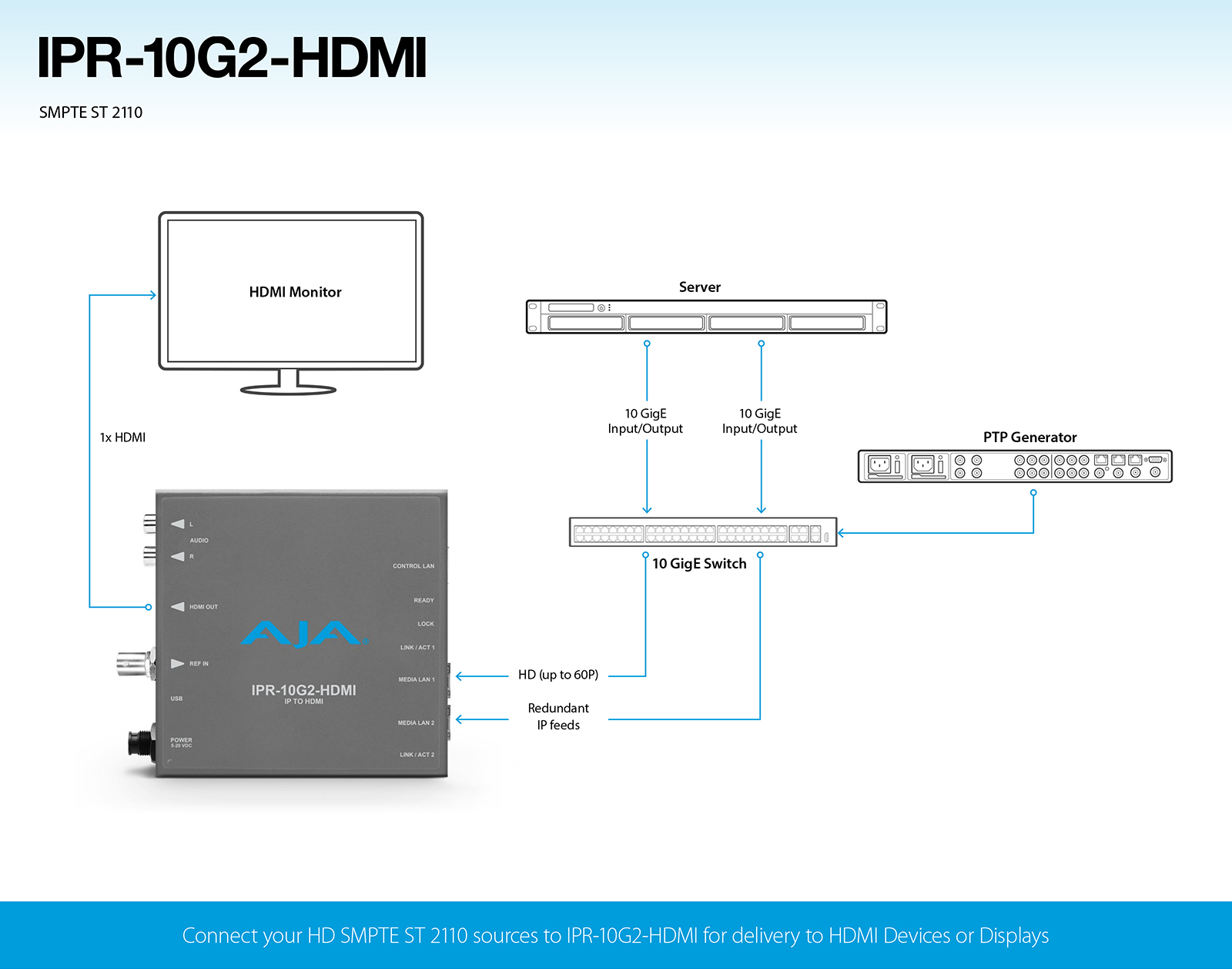

워크 플로우
IPR-10G2-HDMI는 IP 스트림을 통한 SMPTE ST 2110 비디오 및 오디오의 HDMI 출력을 제공합니다. IPR-10G2-HDMI 장치를 HD 용 AJA KONA IP (데스크탑 워크 스테이션 용 I / O 카드)와 결합하거나 서버에서 UltraHD 또는 HD를 수신하여 IP를 통한 비디오 제작을위한 실제 ST 2110 워크 플로우를 즉시 생성 할 수 있습니다.
사용자 컨트롤
IPR-10G2-HDMI는 두 가지 주요 제어 방법을 제공합니다. 제어 LAN 이더넷 포트는 모든 플랫폼 및 REST 클라이언트의 웹 브라우저에서 Mini-Converter를 제어 할 수 있습니다. 미니 USB 커넥터는 빠르고 간단한 초기 네트워크 구성 및 펌웨어 업데이트를 용이하게 합니다.
- 10/100/1000 Base-T 이더넷 용 1x RJ-45 (IEC 60603-7) (IEEE 802.3-2012)
- HTTP / 1.1 (RFC 7230, 7231, 7232, 7233, 7234, 7235)
- 웹 및 REST 클라이언트 지원
- 1x USB 2.0 Mini-B (IEC 62680-1) 커넥터
- 네트워크 매개 변수의 AJA eMini-Setup
- NMOS 전송 (발견, 등록 및 제어)
- 표준 IS-04 v1.2 및 IS-05 v1.0에 따라.
- AJA REST API (제어 전용)
- 감지는 SSDP를 통해 지원되므로 AJA REST API를 제어에 사용할 수 있습니다.
- 감지는 MDNS를 통해 지원되므로 AJA REST API를 제어에 사용할 수 있습니다.
- Ember + (발견 없음, 제어 전용) v1.6.2
범용 전원
모든 AJA 제 미니 컨버터는 세계 각국에 대응한 플러그를 포함한 범용 전원이 포함되어 있기 때문에 전 세계적으로 사용할 수 있습니다.
소형 휴대용
AJA 미니 컨버터는 소형이기 때문에 모니터의 후면과 랙의 후면 또는 카메라 장비에 직접 설치하여 사용할 수 있습니다. 전원 커넥터의 잠금이 실수로 분리하지 않습니다. 또한 옵션의 P-TAP 전원 케이블을 사용하면 떨어진 장소에서 배터리 전원을 얻을 수 있습니다.
AJA Mini-Matrix
AJA 미니 변환기의 전체 라인업에 대한 정보가 iOS의 모바일 앱으로 이용할 수있게되었습니다. 이 응용 프로그램을 이용하면 고객의 요구에 맞는 컨버터를 우리의 다양한 미니 컨버터 제품 라인업 중에서 찾을 수 있도록합니다. 각 제품은 메인 AJA Web 사이트에 링크되어 있기 때문에 여기에서 자세한 내용을 확인할 수 있습니다. 또한 제품 정보를 응용 프로그램에서 직접 이메일을 보낼 수 있습니다. iPad 및 iPhone 용이 AJA Mini Matrix 응용 프로그램은 무료이며 Apple iTunes 스토어에서 이용하실 수 있습니다.
업계 최고의 지원
AJA의 기술 지원은 업계 최고로 인정 받고 있으며 모든 AJA 고객이 이용할 수 있습니다. Mini-Converter 설치, 구성, 작동 또는 기술적 인 문제와 관련하여 도움이 필요한 경우 AJA 지원 센터에서 도움을 요청하십시오.
미니 컨버터 제품에는 5 년 동안의 국제 보증이 적용됩니다.
기술 사양
비디오 형식
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080i 50, 59.94
- (HD) 1280x720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
비디오 품질
- 최대 1080 60p, 4 : 2 : 2, 10 비트, YCbCr / RGB 비 압축
- 최대 UltraHD 30p, 4 : 2 : 2, 8 비트, YCbCr 비 압축
- 최대 UltraHD 50p, 4 : 2 : 0, 8 비트, YCbCr 비 압축
- 최대 2K 60p, 4:2:2, 8비트, YCbCr 비압축
등록 및 제어
- 표준 IS-04 v1.3 및 IS-05 v1.1에 따른 NMOS 검색 및 제어
- Ember+ 제어(검색 없음, 제어만)
- AJA REST API 제어(SSDP 또는 MDNS를 통한 검색)
- LLDP(링크 레이어 검색 프로토콜)
- 전용 관리 이더넷 포트 및 미디어 포트를 통한 대역 내 지원
미디어 전송 인터페이스
- SMPTE ST 2110
- 2x SFP + 케이지 – SFP는 포함되지 않음
- 권장되는 10 GigE SFP + 모듈 :
- Arista Networks SFP-10G-SR 호환 10GBASE-SR
- Fiberstore SFP-10GSR-85 10G SFP + 850nm
- Finisar FTLX1471D3BCL (단일 모드 1310nm 용)
- Mellanox MFM1T02A-SR 850nm 10G
참고 : 지원되는 최대 SFP + 전력은 SFP + 케이지 당 500mW입니다
비디오 입력 IP
- SMPTE 2110
- 최대 UltraHD의 단일 채널 비디오 입력
- 히트리스 스위칭을위한 SMPTE ST 2022-7 듀얼 스트림 입력 *
- 좁은 / 와이드, 갭 / 리니어 모드에 대한 Rx 지원
* ST 2022-7을 통한 히트리스 스위칭은 최대 1080p 60까지 지원됩니다 (UltraHD는 지원되지 않음)
오디오 입력 IP
- SMPTE 2110
- 최대 16 채널 * 오디오, 채널당 24 비트, 48kHz 동기
- 1ms 또는 125µs 패킷 간격
* 최대 16 채널의 스트림이 수신되지만 처음 8 개만 출력됩니다.
디지털 비디오 출력
- 1x HDMI 표준 타입 A 커넥터
- HDMI v1.4b 픽셀 당 24/30 비트
- 시설 시계에 프레임 동기화 *
- 패킷 손실로 인한 오류 은닉 *
* 프레임 동기화 및 오류 은닉 기능은 최대 1080p 60까지 지원됩니다 (UltraHD는 지원되지 않음)
디지털 오디오 출력
- 최대 8 채널 임베디드 오디오, 채널 당 24 비트, 동기 48 kHz
아날로그 오디오 출력
- 2x RCA 아날로그 오디오
- -10dBu (공칭) 레벨
- 오디오 채널 1-8만 선택할 수 있습니다.
참고
- 1x BNC
- 아날로그 / 트리 레벨 기준 입력
- IPR-10G2-HDMI의베이스 밴드 출력을 시설베이스 밴드 클록에 고정 할 수 있습니다.
* 참조 기능 지원은 최대 1080p 60입니다 (UltraHD는 지원되지 않음)
IP 시계
- PTP PTPv2, PTPv3 / IEEE 1588-2008과 호환되는 PTP 지원
- SMPTE ST 2059-1 준수
사용자 인터페이스
- 10/100/1000 Base-T 이더넷용 RJ-45 1개
- 원격 네트워크 설정 및 구성을 위해 웹 및 REST 클라이언트 지원
- USB 2.0 미니-B 커넥터 1개
- 로컬 데스크탑 컴퓨터를 통한 네트워크 설정 및 구성을 위해 AJA eMini-Setup 지원
- 웹 및 REST 구성은 미디어 포트를 통해 대역 내에서도 지원됩니다.
크기
- 5.07 “x 0.94″x 5.06 “(128.78 x 23.88 x 128.52 mm)
무게
- 0.6 lb (0.3 kg)
힘
- 5-20VDC 규제, 13W (예상), 전원 공급 장치 필요 (구매시 함께 제공)
사용 환경
- 안전 작동 온도 : 0 ~ 40 C (32 ~ 104 F)
- 안전한 보관 온도 (전원 꺼짐) : -40 ~ 60 C (-40 ~ 140 F)
- 정상 작동시 상대 습도 : 10-90 % (비 응축)
- 작동 고도 : <3000 미터 (<10,000 피트)
- 기술 사양
-
