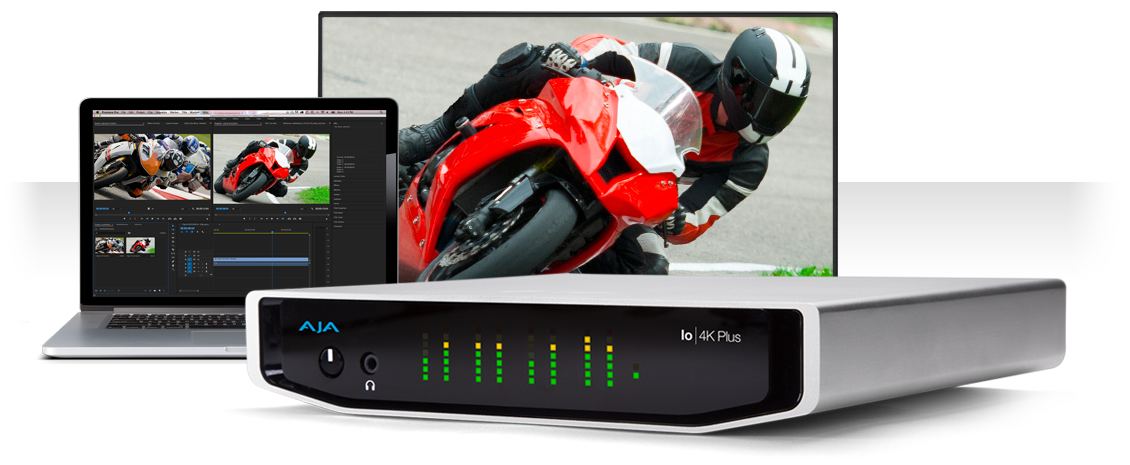

Io 4K Plus

Thunderbolt™ 3 기반 4K, HD I/O

₩5,060,000
(VAT포함)

Io 4K Plus

Mobile I/O

소개



Io 4K Plus는 최신 4K / UltraHD와 HFR (High Frame Rate), HDR (High Dynamic Range), 딥컬러 워크플로우을 지원하는 전문 비디오 및 오디오 입출력(I/O) 제품으로 Thunderbolt 3 기반으로 캡쳐 및 플레이백을 할 수 있습니다. Thunderbolt 3의 강력한 기능을 통해 Io 4K Plus는 12G-SDI 및 HDMI 2.0에서 최대 60 프레임을 처리할 수 있으며 SD부터 HD, UltraHD 및 전체 해상도의 4K 포맷을 단일 케이블로 간단하게 처리할 수 있습니다. Io 4K Plus는 HDMI를 통해 새로운 HDR 워크플로우인 HDR 10 및 HLG를 지원하기 때문에 다양한 HDR 입출력 형식을 처리 할 수 있습니다.

특징

  • 최대 50/60p의 4K/UltraHD/2K/HD/SD 10비트 I/O
  • 8채널 임베디드 오디오가 포함된 4K/UltraHD HDMI 2.0 I/O
  • SDI BNC 포트 4개 및 구성 옵션
    • HD/SD 3G/1.5G 양방향 4개
    • 4K/UltraHD 싱글 링크 12G/6G 입력 1개(SDI 1) 및 4K/UltraHD 싱글 링크 12G/6G 출력 1개(SDI 3)
    • 4K/UltraHD 듀얼 링크 3G/1.5G 2개(입력 채널 1개 및 출력 채널 1개, 입력 채널 2개 또는 출력 채널 2개)
    • 4K/UltraHD 4링크 3G/1.5G 입력 또는 출력 1개, 쿼드런트 또는 2SI
  • 전용 SDI HD/SD 모니터 출력
    • 4K 비디오는 2K로, UltraHD는 HD로 다운 컨버전됩니다.
  • 루프 쓰루가 있는 2개의 Thunderbolt 3 포트
  • RGB 4:4:4 12비트, YCbCr 4:2:2 10비트 및 HFR 워크플로우 지원
  • 12비트 및 10비트 LUT 지원(.cube)
  • 4K 클로즈드 캡션 지원
  • SDI를 통한 SDR/HDR 전송 특성, 색도 및 휘도를 위한 VPID 시그널링
  • PQ, HLG, HDR10, HDR 10+ 및 Dolby Vision 지원
  • HDR 메타데이터 캡처 및 자동 재생 감지
  • 8채널 입력 또는 8채널 출력 또는 4채널 입력 및 4채널 출력 중에서 선택할 수 있는 아날로그 오디오 유연성
  • Apple 실리콘 칩 지원 포함
  • OBS Studio, vMix, 텔레스트림 와이어캐스트, 어도비 크리에이티브 스위트, 애플 파이널 컷 프로, 에이비드 미디어 컴포저 등과 호환 가능
  • 배터리 또는 AC 사용을 위한 XLR 12V 전원
  • 모바일 및 라이브 환경을 위한 헤드폰 잭 및 레벨 컨트롤
  • RS-422 VTR 제어, 레퍼런스, LTC 입력

Thunderbolt 3 – AJA의 솔루션



AJA의 Thunderbolt™ 3 솔루션으로 워크 플로우에 더 강력한 성능, 속도 및 단순성을 높이십시오.

AJA의 Io 4K Plus 및 Io IP I/O 장치가 HDMI 2.0을 통한 HDR 지원을 포함하여 컴퓨터 내부 및 외부의 단일 케이블을 통해 4K/UltraHD, 높은 프레임 속도 및 딥 컬러 컨텐츠를 쉽게 이동할 수있는 대역폭을 제공하는 방법을 알아보십시오.

Apple Silicon 지원



AJA 데스크톱 소프트웨어는 AJA macOS 드라이버, 애플리케이션 플러그인, AJA 컨트롤 룸, AJA 컨트롤 패널 및 AJA 시스템 테스트에 대한 기본 지원을 통해 최신 Apple 실리콘에 최적화되어 있습니다.

Apple Mac Pro 호환



AJA는 메탈 호환성을 갖춘 AJA Control Room에 대한 지원과 다양한 응용 프로그램에 대한 광범위한 지원을 포함하여 새로운 Apple Mac Pro에 대한 완벽한 호환성을 제공합니다. 최대 4K의 고해상도 워크플로우를 처리해야하는 프로덕션을 위해 Io 4K Plus는 Thunderbolt 3 기반 12G-SDI 및 HDMI 2.0 캡처 및 재생 기능을 제공하는 새로운 데스크톱 제품과 완벽한 파트너입니다.

프로페셔널 연결 : 12G-SDI와 HDMI 2.0



오늘날의 제작 워크플로우는 빠른 속도와 넓은 대역폭, 단순한 연결을 지향합니다. Io 4K Plus는 캡처 및 출력 모두를 위한 4K, UltraHD, 12G / 6G / 3G / 1.5G-SDI, 듀얼 링크, HD-SDI 및 SD-SDI는 물론, HDMI 2.0의 UltraHD 및 HD 입출력을 지원합니다. HDMI 출력은 최신 HDR 워크 플로우를 지원하기 위해 HDR 10 및 HLG를 정확하게 표시 할 수 있습니다.

12G-SDI 및 HDMI 2.0은 가장 까다로운 작업 흐름을 위해 입력 및 출력 모두에 단일 케이블을 사용할 수 있으므로 프로젝트에 단순함과 성능 모두를 제공합니다. 12G-SDI는 SDI 소스와 하위 호환되며 단일 포트를 통해 모든 기반을 보호합니다. HDMI 2.0은 높은 래스터 및 프레임 속도 캡처와 합리적인 가격의 아름다운 HDMI 2.0 디스플레이를 표시 할 수 있습니다.

4K 클로즈드 캡션 지원

AJA Control Room

  • ANC 추출 펌웨어를 통해 CEA-608 또는 608-in-708 지원

Avid 및 Adobe 플러그인

  • 모든 SMPTE-291(ANC) 기반 캡션 지원
  • Adobe Premiere는 원시 데이터를 사용할 수 있는 경우 기본 708을 지원합니다. 예를 들어 Adobe 플러그인에서는 Premiere에서 전체 708 데이터를 제공하는 경우 이를 장치로 전달하기만 하면 됩니다.
  • Avid Media Composer는 액티브 비디오 ANC(21번 라인) 또는 ANC 추출기/인서터를 통한 ANC(최대 UHD/4K)를 지원합니다.

폭 넓은 호환성

: Thunderbolt™ 3 (USB-C)



Io 4K Plus는 진정한 Thunderbolt 유연성을 위해 두 개의 Thunderbolt 3 포트를 제공합니다.

Thunderbolt 3는 최대 40Gps의 처리량으로 이전 Thunderbolt 2 표준보다 속도가 두 배 빨라지고 범용 USB-C 연결 표준을 사용하여 오늘날의 주요 Mac 및 PC 워크스테이션과 노트북에서 단일 케이블과 포트를 통해 진정한 단순성을 제공하며, Io 4K Plus가 제공하는 비디오 및 오디오 I/O에 이상적입니다.



Thunderbolt ™ 3 기능 :

  • Thunderbolt™, USB, DisplayPort 및 전원 온 USB-C
  • USB-C 커넥터 및 케이블(소형, 리버시블)
  • 40Gb/s: Thunderbolt™ 3 – Thunderbolt™ 2보다 두 배 빠른 속도

HD로 4K / UltraHD 모니터링



4K 해상도로 작업 할 경우 Io 4K Plus전용 BNC 커넥터 고품질의 HD-SDI 다운 전환 신호를 출력합니다. 이 HD 신호를 사용하여 4K 프로젝트를 방송용 HD 레코더에 직접 출력하거나 포스트 프로덕션시 HD 모니터에서 4K 이미지를 쉽게 표시 할 수 있습니다.

HDR



HDR 또는 High Dynamic Range는 표준 신호보다 더 넓고 풍부한 색상 범위, 훨씬 더 밝은 흰색, 훨씬 더 깊고 어두운 검은색을 표시할 수 있는 기능을 제공합니다. 이를 통해 이미지에 더욱 ‘역동적인’ 느낌을 부여하고 자연스럽고 사실적인 색상을 시청자에게 전달할 수 있습니다.

Io 4K 플러스는 HDMI 2.0a/CTA-861.3 및 HD에 따라 HDR 인포프레임 메타데이터를 통해 HLG 및 HDR 10을 지원하는 HDMI 및 SDI 호환 디스플레이에 대한 4K/UltraHD/2K 및 HD HDR 파이프라인을 지원합니다.

AJA 컨트롤 룸 소프트웨어와 Io 4K 플러스는 수신 SDI 또는 HDMI 신호에서 HDR 메타데이터 캡처에 대한 지원을 추가합니다. 캡처된 .mov 비디오 파일에는 HDR 메타데이터가 내장되어 있어 파일을 의도한 다이나믹 레인지로 재생할 수 있습니다.

AJA 컨트롤 룸 소프트웨어와 Io 4K Plus는 HDR 자동 재생 감지 기능도 제공합니다. 레코딩된 .mov 파일에 포함된 HDR 메타데이터를 읽어들여 AJA HDMI 및/또는 SDI 출력에 연결된 모니터의 HDR 포맷을 자동으로 설정하는 데 사용합니다.

Adobe Premiere Pro / Adobe Media Encoder HDR 파일의 메타데이터가 포함된 파일 기반 .mov HDR 출력에 대한 지원도 제공됩니다. 렌더링된 출력을 선별하는 것은 AJA Control Room을 통해 간단하고 고품질로 경험할 수 있습니다. 모든 프레임은 의도한 타이밍에 적절한 HDR 포맷이 올바르게 자동 설정된 상태로 전체 품질로 표시됩니다.

또한 데스크톱 소프트웨어는 HDMI 2.0의 HDR 입력을 제공하여 PlayStation 5 및 PlayStation 5 Pro 등에서 HDR 게임 콘텐츠를 캡처할 수 있습니다.

여기에서 더 많은 HDR 솔루션을 살펴보세요:

Workflow



12G-SDI를 통해 디지털 소스를 Io 4K Plus에 연결하여 다양한 형식으로 캡처하십시오. HDMI 2.0 출력 (HDR10, HLG, Dolby Vision*)을 통해 모니터링하고 고품질 전문 SDI 출력, 기계 제어 및 아날로그 또는 3단계 기준을 사용하여 대상을 마스터하십시오.

* AJA SDK를 사용할 때 돌비 비전 통합이 가능합니다.

통합 디지털 오디오,
아날로그 오디오 유연성



내장형 16채널 SDI 및 8채널 HDMI 오디오는 표준 DB-25 연결을 통해 아날로그 오디오 입력과 출력 또는 둘 다 지원됩니다.

전면 패널 미니 TRS 헤드폰 잭을 사용하여 스테레오 모니터링이 가능합니다.

데스크톱 소프트웨어를 사용하면 Io 4K Plus에서 DB-25 연결 구성 방법을 선택할 수 있는 기능으로 음성 오버 등을 녹음해야 할 때 아날로그 오디오를 유연하게 구성할 수 있습니다.



  • 8채널, 24비트 및 16비트 D/A 아날로그 오디오, 48kHz 샘플링 속도, 균형 조정(DB-25 차단 케이블에서 산업 표준 8x XLR 사용)(케이블 제외)
  • 밸런스 아날로그 오디오 I / O :
    • Input across Ch. 1-8, Ch. 1-4, or Ch. 5-8
    • Output across Ch. 1-8, Ch. 1-4, or Ch. 5-8

언리얼 엔진 4.22로 AR 지원

고품질 카메라에서 SDI를 통해 Io 4K Plus로 실시간 영상을 캡처하고, 언리얼 엔진으로 만든 가상 환경과 영상을 혼합 한 다음 실시간으로 다시 방송으로 전송합니다.

디지털 영화 제작자는 또한 다음과 같은 새로운 워크 플로우의 이점을 누릴 수 있습니다. 촬영 중에 전체 합성물을 라이브로 볼 수있는 기능으로 세트에서 실사 VFX 작업을 향상시킬 수 있습니다. 그 결과 재 촬영 횟수가 줄어들고 배우가 더 강력한 성능을 위해 작업중인 가상 환경을 이해할 수 있으며 궁극적으로 포스트 프로덕션으로 더 원활하게 전환 할 수있는 추가적인 이점과 함께 다양한 효율성과 비용 절감으로 이어집니다.

동기화

Io 4K는 외부 레퍼런스에 잠겨 대규모 프로덕션에 통합하거나 LTC 입출력에서 Io 4K에서 가져온 영상 소재에 적절한 타임 코드를 추가 할 수 있습니다.

머신 컨트롤

테이프 데크의 제어가 가능한 RS-422 포트에서는 프레임 단위의 정확한 캡처 및 해고를 실행할 수 있습니다.

Io 4K Plus 운영 체제 호환성

macOS 12.x (Monterey), 11.0 (Big Sur), 10.15 (Catalina), 10.14 (Mojave). 지원

Windows 11, 10 및 업데이트

업계 최고의 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객이 이용할 수 있습니다. 모바일 I/O 설치, 구성, 작동 또는 기술 문제에 대한 지원이 필요한 경우 AJA 지원팀과 협력할 수 있습니다.

 I/O 제품은 3년 보증되며 제품 자체의 보증 조건에 대한 자세한 내용은 개별 제품 설명서를 참조하십시오.

Io 4K Plus 전면 / 후면

기술 사양

비디오 포맷• (4K) 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (4K) 4096 x 2160PsF 23.98, 24, 25
• (UltraHD) 3840 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (HD) 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080i 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
• (SD) 625i 25
• (SD) 525i 29.97
* 하이 프레임 레이트 기능은 호스트 시스템 속성에 따라 다릅니다. 모든 시스템과 구성이 모든 프레임 속도를 지원하는 것은 아닙니다.
디지털 비디오 입력• 12G-SDI, SMPTE-2082, 12비트*, 10비트
• 6G-SDI, SMPTE-2081, 10비트
• 3G-SDI, SMPTE 425
 • RGB 4:4:4 12비트*, YCbCr 4:2:2 10비트
• 1.5G-SDI, SMPTE 292M
 • 단일 링크 HD-SDI YCbCr 4:2:2 10비트
 • 듀얼 링크 RGB 4:4:4 12비트*, 듀얼 링크 YCbCr 4:2:2 10비트
• 270Mbps SDI, SMPTE 259M-C
 • YCbCr 4:2:2 10비트, 8비트
• HDMI v2.0
 • 30/36비트/픽셀, RGB 또는 YUV, 색상 구성 요소당 6Gbps
 • 4K, UltraHD, 2K, HD, SD(최대 60p(4:2:2), 10비트 HFR 지원)
• 4x SDI BNC 포트 및 구성 옵션:
 • 4x HD/SD 3G/1.5G 양방향
 • 4K/UltraHD 단일 링크 12G/6G 입력(SDI 1) 1개 및 4K/UltraHD 단일 링크 12G/6G 출력(SDI 3) 1개
 • 2x 4K/UltraHD 듀얼 링크 3G/1.5G(입력 채널 1개 및 출력 채널 1개, 입력 채널 2개 또는 출력 채널 2개)
 • 1x 4K/UltraHD 4링크 3G/1.5G 입력 또는 출력, Quadrant 또는 2SI

*비트 심도 지원은 애플리케이션에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하세요.

디지털 비디오 출력• 12G-SDI, SMPTE-2082, 12비트*, 10비트
• 6G-SDI, SMPTE-2081, 10비트
• 3G-SDI, SMPTE 425
 • RGB 4:4:4 12비트*, YCbCr 4:2:2 10비트
• 1.5G-SDI, SMPTE 292M
 • 단일 링크 HD-SDI YCbCr 4:2:2 10비트
 • 듀얼 링크 RGB 4:4:4 12비트*, 듀얼 링크 YCbCr 4:2:2 10비트
• 270Mbps SDI, SMPTE 259M-C
 • YCbCr 4:2:2 10비트, 8비트
• HDMI v2.0
 • 30/36비트/픽셀, RGB 또는 YUV, 색상 구성 요소당 6Gbps
 • 4K, UltraHD, 2K, HD, SD(최대 60p(4:2:2), 10비트 HFR 지원)
• 4x SDI BNC 포트 및 구성 옵션:
 • 4x HD/SD 3G/1.5G 양방향
 • 1x 4K/UltraHD 단일 링크 12G/6G 출력(SDI 3)
 • 2x 4K/UltraHD 듀얼 링크 3G/1.5G(입력 채널 1개 및 출력 채널 1개, 입력 채널 2개 또는 출력 채널 2개)
 • 1x 4K/UltraHD 4링크 3G/1.5G 입력 또는 출력, Quadrant 또는 2SI

*비트 심도 지원은 애플리케이션에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하세요.
HDR• SDI: SDR/HDR 전송 특성, 색도계 및 휘도를 위한 VPID 신호
• HDMI: HDR10 지원 - HDR Infoframe 메타데이터, HDMI 2.0a/CTA-861.3과 호환 가능
• HDMI: HLG 지원 - HDMI 2.0b/CTA-861-G와 호환 가능

참고: HDR 지원은 애플리케이션에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하세요.

디지털 오디오 입력• 16채널, 24/16비트 SDI 임베디드 오디오, 48 kHz sample rate, synchronous
• 8채널, 24/16비트 HDMI 임베디드 오디오, 48 kHz sample rate, synchronous
아날로그 오디오 입력• 8채널, 24/16비트 D/A 아나로그 오디오, 48 kHz sample rate, balanced(DB25 브레이크아웃 박스의 8x XLR을 통한 연결-케이블은 포함되어 있지 않습니다)
• +24 dBu full scale digital (0dBFS)
• +/- 0.2 dB 20 to 20 kHz frequency response
• 8채널 까지 지원 (8개의 단자를 모두 입력으로 사용했을 경우)
• 4채널 까지 지원 (입/출력을 동시에 사용할 경우)
디지털 오디오 출력• 16채널, 24/16비트 SDI 임베디드 오디오, 48 kHz sample rate, synchronous
• 8채널, 24/16비트 HDMI 임베디드 오디오, 48 kHz sample rate, synchronous
아날로그 오디오 출력• 8채널, 24/16비트 D/A 아나로그 오디오, 48 kHz sample rate, balanced(DB25 브레이크아웃 박스의 8x XLR을 통한 연결-케이블은 포함되어 있지 않습니다)
• +24 dBu full scale digital (0dBFS)
• +/- 0.2 dB 20 to 20 kHz frequency response
• 8채널 까지 지원 (8개의 단자를 모두 입력으로 사용했을 경우)
• 4채널 까지 지원 (입/출력을 동시에 사용할 경우)
다운 스트림 키어• 비디오, 매트, 프레임버퍼에 알파 채널이 있는 그래픽을 지원하며, 비디오와 매트가 실린 입력신호를 지원합니다.
4K/UHD
다운 컨버터
• 실시간 4K 다운 컨버전 출력 (BNC x 1)
• 4K에서 2K로 다운 컨버트
• UltraHD에서 HD로 다운 컨버트
레퍼런스 및 LTC I/O• LTC 출력 BNC x 1
• 레퍼런스 비디오 또는 LTC 입력 BNC x 1
레퍼런스• Analog Color Black (1V) or Composite Sync (2 or 4V)
• Genlock이 Ref In으로 설정된 경우 레퍼런스 입력은 75옴으로 종료됩니다.
연결 인터페이스• Thunderbolt 3 (2x)
머신 컨트롤• RS-422, Sony 9 핀 프로토콜
• 9 핀 D 커넥터의 핀 배열은 아래와 같습니다.

1

GND

2

RX-

3

TX+

4

GND

5

No Connection

6

GND

7

RX+

8

TX-

9

GND

Shell

GND


크기 (W x D x H)• 222mm x 206mm x 42mm
무게• 1.5 kg
전원• 10-20V 30W(최대 33W) : USB-C를 통해 외부장비로 전력을 공급할시 최대 70W
환경• 작동 온도 : 0 ℃ ~ 40 ℃
• 보관 온도 : -40 ℃ ~ 60 ℃
• 상대 습도 : 10 % ~ 90 % (비 응축)
• 작동 고도 : 3,000m 미만
부속품• 전원 어댑터 x 1
• 전원 케이블 x 1
※ Thunderbolt™ 케이블은 미포함입니다. 옵션으로 구입하셔야 합니다.

소프트웨어 호환성

IO 패밀리 및 T-TAP

Audio

Io X3

Io 4K Plus

T-TAP Pro

Adobe Audition
Apple Logic Pro X (audio)
Avid Pro Tools (video)
Sonoran Video Systems Coyote Flex

Color

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Live Looks
Assimilate Play Pro
Assimilate SCRATCH
Autodesk Flame Family
Colofront Transkoder
Mistika Boutique
Pomfort Livegrade Pro

Dailies / Archiving

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Play Pro
Assimilate SCRATCH
Colorfront Express Dailies
Colorfront On-Set Dailies

Editorial

Io X3

Io 4K Plus


T-TAP Pro

Adobe Premiere Pro
Apple FCP
Autodesk Flame Family
Autodesk Smoke
Avid Media Composer
Grass Valley EDIUS
Mistika Boutique

Effects

Io X3

Io 4K Plus

T-TAP Pro

Adobe After Effects
Autodesk Flame Family

Graphics / Virtual

Io X3

Io 4K Plus

T-TAP Pro

Adobe Character Animator
Adobe Photoshop
Assimilate Live FX
Brainstorm Aston
Brainstorm InfinitySet
Ross Video XPression
Unreal Engine
Ventuz Designer
Ventuz Director
Ventuz Runtime
Ventuz Studio

Ingest / Playout

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Play Pro
Drastic FlowCaster
Drastic videoQC
Medialooks MFormats SDK
Medialooks MPlatform SDK
Medialooks Video Transport
Non-Lethal Video Sync 5
Primestream FORK
Softron MovieRecorder
Softron OnTheAir Video
Sonoran Video Systems Coyote Flex
ToolsOnAir just:in
ToolsOnAir just:live
ToolsOnAir just:play

SDI / IP Bridging

Io X3

Io 4K Plus

T-TAP Pro

Drastic Net-X-SDI

Streaming / Live Production

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Live FX
Colorfront Streaming Player
Medialooks MFormats SDK
Medialooks MPlatform SDK
Medialooks Video Transport
OBS Studio
Telestream Wirecast
Unreal Engine
vMix

Test / Measure

Io X3

Io 4K Plus

T-TAP Pro

Drastic 4kScope HDR WFM
Drastic 4kScope WFM
Drastic sdiScope / hdmiScope
Drastic videoQC

VJ / Live Video Performance

Io X3

Io 4K Plus

T-TAP Pro

Derivative TouchDesigner
Resolume Arena
Ventuz Designer
Ventuz Director
Ventuz Runtime
Ventuz Studio

Video Assist

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Live Assist
QTAKE Video Assist
* 리눅스 드라이버 정보에 관해서는 프로그램 제조사에 문의하시기 바랍니다.
사양

기술 사양

비디오 포맷• (4K) 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (4K) 4096 x 2160PsF 23.98, 24, 25
• (UltraHD) 3840 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (HD) 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080i 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
• (SD) 625i 25
• (SD) 525i 29.97
* 하이 프레임 레이트 기능은 호스트 시스템 속성에 따라 다릅니다. 모든 시스템과 구성이 모든 프레임 속도를 지원하는 것은 아닙니다.
디지털 비디오 입력• 12G-SDI, SMPTE-2082, 12비트*, 10비트
• 6G-SDI, SMPTE-2081, 10비트
• 3G-SDI, SMPTE 425
 • RGB 4:4:4 12비트*, YCbCr 4:2:2 10비트
• 1.5G-SDI, SMPTE 292M
 • 단일 링크 HD-SDI YCbCr 4:2:2 10비트
 • 듀얼 링크 RGB 4:4:4 12비트*, 듀얼 링크 YCbCr 4:2:2 10비트
• 270Mbps SDI, SMPTE 259M-C
 • YCbCr 4:2:2 10비트, 8비트
• HDMI v2.0
 • 30/36비트/픽셀, RGB 또는 YUV, 색상 구성 요소당 6Gbps
 • 4K, UltraHD, 2K, HD, SD(최대 60p(4:2:2), 10비트 HFR 지원)
• 4x SDI BNC 포트 및 구성 옵션:
 • 4x HD/SD 3G/1.5G 양방향
 • 4K/UltraHD 단일 링크 12G/6G 입력(SDI 1) 1개 및 4K/UltraHD 단일 링크 12G/6G 출력(SDI 3) 1개
 • 2x 4K/UltraHD 듀얼 링크 3G/1.5G(입력 채널 1개 및 출력 채널 1개, 입력 채널 2개 또는 출력 채널 2개)
 • 1x 4K/UltraHD 4링크 3G/1.5G 입력 또는 출력, Quadrant 또는 2SI

*비트 심도 지원은 애플리케이션에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하세요.

디지털 비디오 출력• 12G-SDI, SMPTE-2082, 12비트*, 10비트
• 6G-SDI, SMPTE-2081, 10비트
• 3G-SDI, SMPTE 425
 • RGB 4:4:4 12비트*, YCbCr 4:2:2 10비트
• 1.5G-SDI, SMPTE 292M
 • 단일 링크 HD-SDI YCbCr 4:2:2 10비트
 • 듀얼 링크 RGB 4:4:4 12비트*, 듀얼 링크 YCbCr 4:2:2 10비트
• 270Mbps SDI, SMPTE 259M-C
 • YCbCr 4:2:2 10비트, 8비트
• HDMI v2.0
 • 30/36비트/픽셀, RGB 또는 YUV, 색상 구성 요소당 6Gbps
 • 4K, UltraHD, 2K, HD, SD(최대 60p(4:2:2), 10비트 HFR 지원)
• 4x SDI BNC 포트 및 구성 옵션:
 • 4x HD/SD 3G/1.5G 양방향
 • 1x 4K/UltraHD 단일 링크 12G/6G 출력(SDI 3)
 • 2x 4K/UltraHD 듀얼 링크 3G/1.5G(입력 채널 1개 및 출력 채널 1개, 입력 채널 2개 또는 출력 채널 2개)
 • 1x 4K/UltraHD 4링크 3G/1.5G 입력 또는 출력, Quadrant 또는 2SI

*비트 심도 지원은 애플리케이션에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하세요.
HDR• SDI: SDR/HDR 전송 특성, 색도계 및 휘도를 위한 VPID 신호
• HDMI: HDR10 지원 - HDR Infoframe 메타데이터, HDMI 2.0a/CTA-861.3과 호환 가능
• HDMI: HLG 지원 - HDMI 2.0b/CTA-861-G와 호환 가능

참고: HDR 지원은 애플리케이션에 따라 다릅니다. 호환성에 대해서는 소프트웨어 제조업체에 문의하세요.

디지털 오디오 입력• 16채널, 24/16비트 SDI 임베디드 오디오, 48 kHz sample rate, synchronous
• 8채널, 24/16비트 HDMI 임베디드 오디오, 48 kHz sample rate, synchronous
아날로그 오디오 입력• 8채널, 24/16비트 D/A 아나로그 오디오, 48 kHz sample rate, balanced(DB25 브레이크아웃 박스의 8x XLR을 통한 연결-케이블은 포함되어 있지 않습니다)
• +24 dBu full scale digital (0dBFS)
• +/- 0.2 dB 20 to 20 kHz frequency response
• 8채널 까지 지원 (8개의 단자를 모두 입력으로 사용했을 경우)
• 4채널 까지 지원 (입/출력을 동시에 사용할 경우)
디지털 오디오 출력• 16채널, 24/16비트 SDI 임베디드 오디오, 48 kHz sample rate, synchronous
• 8채널, 24/16비트 HDMI 임베디드 오디오, 48 kHz sample rate, synchronous
아날로그 오디오 출력• 8채널, 24/16비트 D/A 아나로그 오디오, 48 kHz sample rate, balanced(DB25 브레이크아웃 박스의 8x XLR을 통한 연결-케이블은 포함되어 있지 않습니다)
• +24 dBu full scale digital (0dBFS)
• +/- 0.2 dB 20 to 20 kHz frequency response
• 8채널 까지 지원 (8개의 단자를 모두 입력으로 사용했을 경우)
• 4채널 까지 지원 (입/출력을 동시에 사용할 경우)
다운 스트림 키어• 비디오, 매트, 프레임버퍼에 알파 채널이 있는 그래픽을 지원하며, 비디오와 매트가 실린 입력신호를 지원합니다.
4K/UHD
다운 컨버터
• 실시간 4K 다운 컨버전 출력 (BNC x 1)
• 4K에서 2K로 다운 컨버트
• UltraHD에서 HD로 다운 컨버트
레퍼런스 및 LTC I/O• LTC 출력 BNC x 1
• 레퍼런스 비디오 또는 LTC 입력 BNC x 1
레퍼런스• Analog Color Black (1V) or Composite Sync (2 or 4V)
• Genlock이 Ref In으로 설정된 경우 레퍼런스 입력은 75옴으로 종료됩니다.
연결 인터페이스• Thunderbolt 3 (2x)
머신 컨트롤• RS-422, Sony 9 핀 프로토콜
• 9 핀 D 커넥터의 핀 배열은 아래와 같습니다.

1

GND

2

RX-

3

TX+

4

GND

5

No Connection

6

GND

7

RX+

8

TX-

9

GND

Shell

GND


크기 (W x D x H)• 222mm x 206mm x 42mm
무게• 1.5 kg
전원• 10-20V 30W(최대 33W) : USB-C를 통해 외부장비로 전력을 공급할시 최대 70W
환경• 작동 온도 : 0 ℃ ~ 40 ℃
• 보관 온도 : -40 ℃ ~ 60 ℃
• 상대 습도 : 10 % ~ 90 % (비 응축)
• 작동 고도 : 3,000m 미만
부속품• 전원 어댑터 x 1
• 전원 케이블 x 1
※ Thunderbolt™ 케이블은 미포함입니다. 옵션으로 구입하셔야 합니다.
소프트웨어 호환성

소프트웨어 호환성

IO 패밀리 및 T-TAP

Audio

Io X3

Io 4K Plus

T-TAP Pro

Adobe Audition
Apple Logic Pro X (audio)
Avid Pro Tools (video)
Sonoran Video Systems Coyote Flex

Color

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Live Looks
Assimilate Play Pro
Assimilate SCRATCH
Autodesk Flame Family
Colofront Transkoder
Mistika Boutique
Pomfort Livegrade Pro

Dailies / Archiving

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Play Pro
Assimilate SCRATCH
Colorfront Express Dailies
Colorfront On-Set Dailies

Editorial

Io X3

Io 4K Plus


T-TAP Pro

Adobe Premiere Pro
Apple FCP
Autodesk Flame Family
Autodesk Smoke
Avid Media Composer
Grass Valley EDIUS
Mistika Boutique

Effects

Io X3

Io 4K Plus

T-TAP Pro

Adobe After Effects
Autodesk Flame Family

Graphics / Virtual

Io X3

Io 4K Plus

T-TAP Pro

Adobe Character Animator
Adobe Photoshop
Assimilate Live FX
Brainstorm Aston
Brainstorm InfinitySet
Ross Video XPression
Unreal Engine
Ventuz Designer
Ventuz Director
Ventuz Runtime
Ventuz Studio

Ingest / Playout

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Play Pro
Drastic FlowCaster
Drastic videoQC
Medialooks MFormats SDK
Medialooks MPlatform SDK
Medialooks Video Transport
Non-Lethal Video Sync 5
Primestream FORK
Softron MovieRecorder
Softron OnTheAir Video
Sonoran Video Systems Coyote Flex
ToolsOnAir just:in
ToolsOnAir just:live
ToolsOnAir just:play

SDI / IP Bridging

Io X3

Io 4K Plus

T-TAP Pro

Drastic Net-X-SDI

Streaming / Live Production

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Live FX
Colorfront Streaming Player
Medialooks MFormats SDK
Medialooks MPlatform SDK
Medialooks Video Transport
OBS Studio
Telestream Wirecast
Unreal Engine
vMix

Test / Measure

Io X3

Io 4K Plus

T-TAP Pro

Drastic 4kScope HDR WFM
Drastic 4kScope WFM
Drastic sdiScope / hdmiScope
Drastic videoQC

VJ / Live Video Performance

Io X3

Io 4K Plus

T-TAP Pro

Derivative TouchDesigner
Resolume Arena
Ventuz Designer
Ventuz Director
Ventuz Runtime
Ventuz Studio

Video Assist

Io X3

Io 4K Plus

T-TAP Pro

Assimilate Live Assist
QTAKE Video Assist
* 리눅스 드라이버 정보에 관해서는 프로그램 제조사에 문의하시기 바랍니다.
