Io 4K

Thunderbolt™ 2 기반 4K, HD I/O

₩2,830,000
(VAT포함)

Io 4K는 최신 4K 및 UltraHD 장치 및 고속 프레임 속도 워크플로우를 지원하는 전문 비디오 및 오디오 연결 풀 세트를 제공하는 캡처 및 출력 하드웨어의 차세대 제품입니다. Thunderbolt 2의 강력한 기능을 통해 Io 4K는 SD에서 HD, UHD 및 SDI 및 HDMI에서 4K의 다양한 포맷을 처리 할 수 있으며 최대 50p / 60p의 4K 프레임 속도를 지원합니다.

프로 사양의 성능



Thunderbolt 2 기술은 단일 Thunderbolt 케이블에서 전송할 수있는 사용 가능한 대역폭을 증가시킵니다. Io 4K는 최대 4K 신호를 기반으로 출력 할 수있도록 대역폭을 증가할 수 있습니다. 듀얼 Thunderbolt 2 포트를 통해 Io 4K는 고해상도 디스플레이 및 대용량 스토리지와 같은 추가 장치를 데이지 체인 방식으로 연결하여 프로페셔널 프로덕션 요구를 충족시킬 수있는 강력한 휴대용 솔루션을 제공합니다.

미래의 보장



고해상도 카메라를 저렴한 가격에 구입할 수있게 최종 포맷 SD 또는 HD 인 경우에도 고해상도로 촬영하는 프로덕션이 많아졌습니다. 이에 따라 미래에는 더 높은 해상도로 유연한 리마스터가 제공합니다.

Io 4K는 현재 귀하의 SD 및 HD 워크 플로우에 대응하고 높은 해상도의 제작으로 전환 한 경우에도 필요에 따라 방향성을 제공합니다. 실시간 다운 변환하여 고해상도 작업을 할 수 있으며 재 흡수와 재 편집없이 해상도를 낮춘 성과물의 작성도 가능합니다. 이 모든 것이 촬영 현장에 쉽게 반입 소형 사이즈로 제공합니다.

HD로 4K 모니터링



4K 해상도로 작업 할 경우 Io 4K 전용 BNC 커넥터 고품질의 HD-SDI 다운 전환 신호를 출력합니다. 이 HD 신호를 사용하여 4K 프로젝트를 방송용 HD 레코더에 직접 출력하거나 포스트 프로덕션시 HD 모니터에서 4K 이미지를 쉽게 표시 할 수 있습니다.

파워풀함



Thunderbolt 2 기술은 1 개의 Thunderbolt 케이블에서 놀라운 대역폭이 제공됩니다. Io 4K이 증폭 된 능력을 충분히 발휘하여 최고의 50p / 60p 프레임 속도에서 최대 4K까지의 신호를 캡처하고 출력 할 수 있습니다.

Thunderbolt 2 듀얼 포트는 Io 4K 고해상도 디스플레이와 대용량 스토리지 등의 다른 장치를 데이지 체인 전문적인 제작 환경의 수요에도 충분히 대응할 수있는 강력한 휴대용 솔루션을 제공합니다.

또한 Io 4K는 SDI에서 최대 4K 50/60 fps에 수록된 AJA Raw에도 대응하고 색상과 VFX에 대해 까다로운 요구에도 대응할 수있는 뛰어난 포스트 프로덕션 품질을 제공합니다.

HDR



HDR (High Dynamic Range)는 표준 신호에 비해 광범위하게 고품질 색상 범위를 제공하고 화이트는 더 밝고 색 농도는 더 높고, 블랙은 더 밝게 표시하는 것을 허용합니다. 이미지를 더 “동적”으로하여 본 그대로의 자연적인 색깔에서 시청자로 제공합니다.

Io 4K는 소프트웨어 v12.5에서 HDR10에 대응 해, HDMI v2.0a / CTA-861.3에 맞는 HDR 메타 데이터 생성하여 HDMI 호환 디스플레이에 4K / UltraHD / 2K / HD의 HDR 전송을 지원합니다.

통합 오디오



16 채널 SDI 임베디드 오디오와 8 채널의 HDMI 임베디드 오디오의 다른 표준 DB-25 연결을 통해 아날로그 오디오 출력에도 대응하고 있습니다. 또한 2 개의 RCA 출력 및 전면 패널 Mini TRS 헤드폰 잭 스테레오 모니터링도 가능합니다.

동기화

Io 4K는 외부 레퍼런스에 잠겨 대규모 프로덕션에 통합하거나 LTC 입출력에서 Io 4K에서 가져온 영상 소재에 적절한 타임 코드를 추가 할 수 있습니다.

머신 컨트롤

테이프 데크의 제어가 가능한 RS-422 포트에서는 프레임 단위의 정확한 캡처 및 해고를 실행할 수 있습니다.

광범위한 소프트웨어 지원



AJA 하드웨어, 편집, 시각 효과, 그래픽, 기타 다수의 전문 소프트웨어에 의해 지원되며 동일한 AJA 장치 동일한 시스템에서 다양한 응용 프로그램을 사용할 수 있습니다. 또한 AJA는 특정 소프트웨어 패키지를 실행하지 않고 AJA 하드웨어의 파워를 활용할 수있는 다양한 무료 프로그램이 포함되어 있습니다. 이렇게하면 귀중한 자원을 필요 이상으로 사용하지 않고 자신의 워크 플로우를 만들 수 있습니다.



주요 기능



  • 양방향 3G-SDI x 4
  • 4K / UHD HDMI 입출력
  • SDI와 HDMI의 동시 출력
  • HD-SDI 및 HDMI 모니터링을 위해 실시간으로 4K에서 HD로 다운 컨버팅
  • 10-bit 고품질 4 : 2 : 2 및 4 : 4 : 4의 하이 프레임 레이트 (HFR) 워크 플로우를 지원
  • Thunderbolt ™ 2 포트 x 2
  • 최대 4K 10-bit 50p / 60p에서 모든 Thunderbolt 2 시스템에 사용 가능
  • 기존의 Thunderbolt 호스트와 호환
  • 16 채널 SDI 임베디드 오디오
  • 8 채널 HDMI 임베디드 오디오
  • DB-25 아날로그 오디오 출력 단자
  • 배터리 또는 AC를 사용한 XLR 12V 전원
  • RS-422 VTR 제어, 참조, LTC 입력
  • 모바일 환경의 헤드폰 잭과 레벨 제어

기술 사양

비디오 포맷• (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (4K) 4096 x 2160PsF 23.98, 24, 25
• (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (UltraHD) 3840 x 2160PsF 23.98, 24, 25
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080i 50, 59.94, 60
• (HD) 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
• (SD) 625i 25
• (SD) 525i 29.97
참고 : 높은 프레임 속도 기능은 호스트 시스템 속성에 따라 다릅니다. 모든 시스템 및 구성이 모든 프레임 속도를 지원하는 것은 아닙니다.
비디오 입력• 12G-SDI, SMPTE-2082, 12 비트 *, 10비트 및 8 비트
• 3G-SDI, SMPTE-259 / 292 / 296 / 424/425, 12 비트 *, 10 비트 및 8 비트
• 4K / UltraHD 4 : 4 : 4 (4 x BNC)
• 1.5G-SDI, SMPTE 372M, 듀얼 링크 HD 4 : 4 : 4 (2 x BNC), 12 비트 *, 10 비트 및 8 비트
• 1.5G-SDI, SMPTE 292M, 싱글 링크 4 : 2 : 2 (1 x BNC), 10 비트 및 8 비트
• HDMI v1.4
• 30/36 비트 / 픽셀, RGB 또는 YUV, 6Gbps. • 최대 60p (4 : 2 : 2), 10 비트 및 8 비트의 HFR을 지원하는 4K, UltraHD, 2K, HD 및 SD
* 비트 심도 지원은 응용 프로그램에 따라 다릅니다. 호환성은 소프트웨어 제조업체에 문의하십시오.
참고 : 12G-SDI, 6G-SDI 구성 출력은 UltraHD / 4K 만 지원합니다.
비디오 출력• 12G-SDI, SMPTE-2082, 12 비트 *, 10
비트 및 8 비트
• 3G-SDI, SMPTE-259 / 292 / 296 / 424, 12 비트 *, 10 비트 및 8 비트
• 4K / UltraHD 4 : 4 : 4 (4 x BNC)
• 1.5G-SDI, SMPTE 372M, 듀얼 링크 HD 4 : 4 : 4 (2 x BNC) , 12 비트 *, 10 비트 및 8 비트
• 1.5G-SDI, SMPTE 292M, 싱글 링크 4 : 2 : 2 (1 x BNC), 10 비트 및 8 비트
• HDMI v1.4
• 30 / 36 비트 / 픽셀, RGB 또는 YUV, 6Gbps
• 최대 60p (4 : 2 : 2), 10 비트 및 8 비트의 HFR을 지원하는 4K, UltraHD, 2K, HD 및 SD
• HDR 10 지원 - HDR Infoframe 메타 데이터 , HDMI 2.0a / CTA-861.3
과 호환 • HLG 지원 - HDMI 2.0b / CTA-861-G와 호환 **
* 비트 심도 지원은 응용 프로그램에 따라 다릅니다. 호환성은 소프트웨어 제조업체에 문의하십시오.
** HLG 지원은 응용 프로그램에 따라 다릅니다. 호환성은 소프트웨어 제조업체에 문의하십시오
참고 : 12G-SDI, 6G-SDI 구성 출력은 UltraHD / 4K 만 지원합니다.
디지털 오디오 입력• 16ch 24-bit SDI 임베디드 오디오 샘플 레이트 48kHz 동기화
• 8ch 24-bit, HDMI 임베디드 오디오 샘플 레이트 48kHz 동기화
디지털 오디오 출력• 16ch 24-bit SDI 임베디드 오디오 샘플 레이트 48kHz 동기화
• 8ch 24-bit, HDMI 임베디드 오디오 샘플 레이트 48kHz 동기화
아날로그 오디오 출력• 8ch 24-bit D / A 아날로그 오디오 샘플 레이트 48kHz, 밸런스드
• 업계 표준 XLR x8을 사용하여 DB-25 브레이크 아웃 케이블 (브레이크 아웃 케이블은 별매)
• 24dbu 풀 스케일 디지털 (0dBFS)
+ 0.2db 20 to 20kHz의 주파수 응답
• 최대 8 개 채널 사용 가능 (8 개 모두 출력 전용으로 설정된 경우)
다운 스트림 키어• 비디오, 매트, 프레임버퍼에 알파 채널이 있는 그래픽을 지원하며, 비디오와 매트가 실린 입력신호를 지원합니다.
다운 컨버터4K / UltraHD
• 실시간 4K 다운 컨버전 출력 (BNC x 1)
• 4K에서 2K로 다운 컨버트
• UltraHD에서 HD로 다운 컨버트
레퍼런스 및 LTC I/O• LTC 출력 BNC x 1
• 레퍼런스 비디오 또는 LTC 입력 BNC x 1
레퍼런스• Analog Color Black (1V) or Composite Sync (2 or 4V)
• Nonterminating
인터페이스 케이블•Thunderbolt 3 (2x)
머신 컨트롤• RS-422, Sony 9 핀 프로토콜
• 9 핀 D 커넥터의 핀 배열은 아래와 같습니다.
1 - GND
2 - RX-
3 - TX +
4 - GND
5 - No Collection
6 - GND
7 - RX +
8 - TX-
9 - GND
Shell - GND
크기 (W x D x H)• 222mm x 206mm x 42mm (8.74 인치 x 8.11 인치 x 1.65 인치)
무게• 1.5 kg (3.1 lbs)
전원• 10-20V 30W(최대 33W)
환경• 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
• 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
• 상대 습도 : 0 % ~ 90 % (비 응축)
• 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품• 전원 어댑터 x 1
• 전원 케이블 x 1
※ Thunderbolt™ 케이블은 미포함입니다. 옵션으로 구입하셔야 합니다.

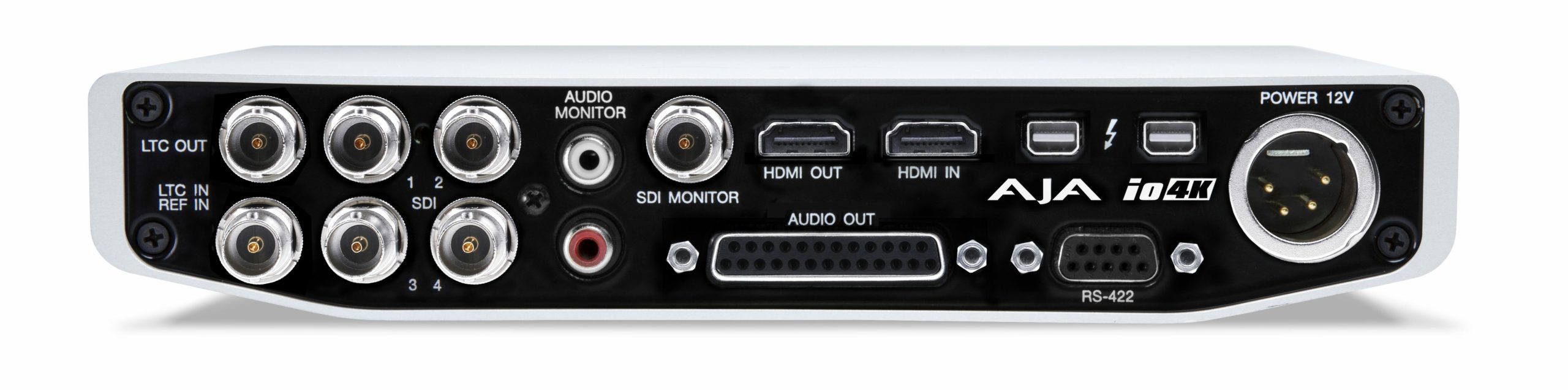

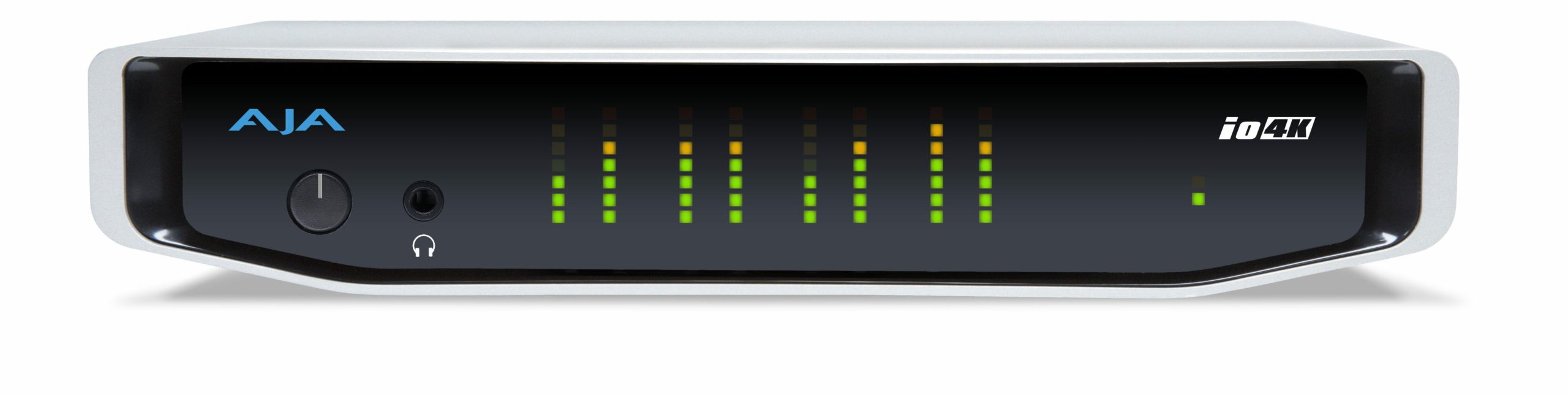

Io 4K 전면 / 후면

소프트웨어 호환성

IO 패밀리 및 T-TAP


ColorIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe Speedgrade
Assimilate SCRATCH
Red RedCine-X
EditorialIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe Premiere Pro
Apple FCP X
Autodesk Smoke On Mac
Avid Media Composer
Avid NewsCutter
Boris FX Media 100
Lightworks
Quantel Marco
Quantel QTube Edit
EffectIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe After Effects
Autodesk Flame on Mac
The Foundry Nuke
Streaming/
Live Production
Io 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe Flash Media
Live Encoder
Telestream Wirecast
vMix
AdudioIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Avid ProTools
Ingest/PlayoutIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Drastic Media NXS
Drastic PreviewPro
Drastic SyncControl Pro
Gallery Picture Ready
Gallery Sienna
Gallery Virtual VTR
Magicsoft Recorder
Primestream FORK
Softron MovieRecorder
Softron OnTheAir Node
Softron OnTheAir Video
Softron OnTheAir Video Express
Telestream Switch
ToolsOnAir just:in
ToolsOnAir just:live
ToolsOnAir just:play
DailiesIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Colorfront Express Dailies
FlimLight DayLight
The Foundry Hiero
Tweak RV-SDI
GraphicsIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe Photoshop
Softron OnTheAirCG
ToolsOnAir composition:builder
Vizrt Viz Engine
Test/MeasureIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Drastic 4K Scope
SpectraCal Virtual Forge
Video AssistIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
QTAKE Video Assist
* 리눅스 드라이버 정보에 관해서는 프로그램 제조사에 문의하시기 바랍니다.
