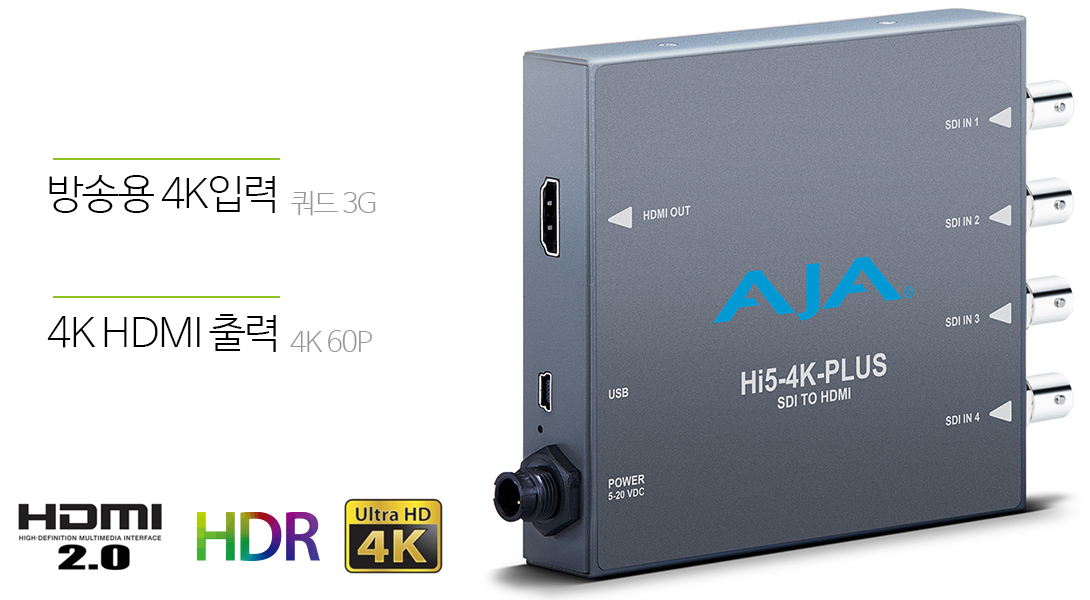

Hi5-4K-Plus

4K 쿼드 3G-SDI → HDMI 2.0 원본 그대로 변환

₩870,000
(VAT포함)

AJA의 Hi5-4K-Plus는 본래의 이미지를 충실히 유지하면서 최대 60p의 4K / UltraHD SDI 신호를 HDMI 2.0로 변환하는 수요에 대응합니다. Hi5-4K-Plus는 HDMI v2.0a / CTA-861.3에 맞는 HDR 메타 데이터의 생성을 지원합니다. Hi5-4K-Plus는 쿼드 3G-SDI, 쿼드 1.5G-SDI 또는 듀얼 3G-SDI를 갖춘 업무용 4K 장치에서 HDMI 2.0 입력을 갖춘 최신형 디스플레이에 간단한 모니터링을위한 연결 하는 것을 가능하게하고, 4 : 2 : 2/4 : 4 : 4 60p의 업무 워크 플로우를 지원하는 비용 효율적인 모니터링을 제공합니다.

연결

HDMI 2.0를 탑재 한 저렴한 차세대 4K 모니터 케이블 1 개로 4K 신호를 전송할 수 있습니다. 전형적인 전문의 4K 워크 플로우에서는 4 개의 SDI 케이블을 사용하여 전체 해상도 이미지를 전송하고 있습니다 만, 그것을 새로운 세대의 소비자 용 모니터 할 어렵습니다. Hi5-4K-Plus는 두 세계의 차이를 완벽하게 통합하기 쉬운 변환기입니다.

오디오

SDI 입력 신호에 임베디드 된 오디오는 최대 8 채널을 HDMI 출력에 실어 원활하게 전송됩니다. 오디오는 항상 확실하게 동기화 연결 한 모니터상에서 간단하게 재생 할 수 있습니다.

4K 및 UltraHD

전형적인 4K 신호는 4096×2160 픽셀의 해상도를 사용하는 반면 UltraHD 신호는 3840×2160 픽셀입니다. 이 차이는 풀 4K 워크 플로우 또는 UltraHD 흐름 중 하나에서 사용할 수있는 모니터를 제한 할 수 있습니다. Hi5-4K-Plus는 이러한 해상도의 차이를 보충 할 수 있고 UltraHD 모니터를 4K 제작 환경에서 사용하거나 그 반대의 조합으로 사용하는 것도 가능합니다. 또한 Hi5-4K-Plus는 하이 프레임 레이트 (HFR) 입력도 지원하고 있습니다. 50 fps 또는 60 fps의 4K / UHD 신호를 Hi5-4K-Plus에 입력하고 최대 60p로 출력 적절한 HDMI 2.0 호환 디스플레이에 표시 할 수 있습니다.

HDR

HDR (High Dynamic Range)는 표준 신호에 비해 광범위하게 고품질 색상 범위를 제공하고 화이트는 더 밝고 색 농도는 더 높고, 블랙은 더 밝게 표시하는 것을 허용합니다. 이미지를 더 “동적”으로하여 본 그대로의 자연적인 색깔에서 시청자로 제공합니다. HDMI v2.0a / CTA-861.3에 맞는 HDR 메타 데이터 생성하여 HDMI 호환 디스플레이에 4K / UltraHD / HD의 HDR 전송을 지원합니다.

HD에 대응

모든 일에서 4K를 요구하지는 않습니다. 만약 4K에서 일을하지 않은 경우에도 Hi5-4K-Plus는 HD-SDI에서 HDMI로 변환 도구로 유용합니다. HD-SDI 입력 된 싱글 HD-SDI 신호를 HD 해상도의 HDMI 신호로 출력 할 수 있기 때문에, AJA의 Hi5-3G 미니 컨버터처럼 사용할 수 있습니다.

특징



  • 4 × 3G-SDI 입력
  • 4 : 2 : 2/4 : 4 : 4 HDMI 2.0 출력을 지원
  • HD 지원
  • 임베디드 오디오 지원
  • USB 포트와 MiniConfig 소프트웨어를 통해 설정
  • 5-20VDC 전원을 사용 (범용 전원 DWP-U-R1 을 포함)
  • 5 년 보증

기술 사양

비디오 포맷
  • (4K) 4096x2160p
  • (UltraHD) 3840x2160p
  • (2K) 2048x1080p
  • (HD) 1920x1080p
  • (HD) 1920x1080i
  • (HD) 1280x720p
  • (SD) 720x576i
  • (SD) 720x480i
디지털 비디오 입력
  • 3G-SDI BNC, SMPTE-259 / 292 / 424 x 4
  • YCbCr 4 : 2 : 2/4 : 4 : 4
  • RGB 4 : 4 : 4, SMPTE 또는 전체 수준
  • 8 bit 또는 10 bit
  • 2 샘플 인터리브 (2SI) 또는 스퀘어 사업부 (4 분할) 소스를 매핑

3 Gb SDI (Level A 또는 B-Dual Link) x 4

  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (4K) 4096 x 2160PsF * 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (Ultra HD) 3840 x 2160PsF * 23.98, 24, 25, 29.97, 30

* 참고 : PsF은 Level B-Dual Link   1.5 Gb SDI x 4

  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
  • (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30

3 Gb SDI (Level B-Dual Stream) x 2

  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
  • (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30

3 Gb SDI x 1 (Level A 또는 B-Dual Link)

  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080i 25 29.97 30
  • (HD) 1280 x 720p * 50, 59.94, 60

* 참고 : 1280 x 720p는 Level A 만   1.5 Gb SDI x 2

  • (HD) 1920 x 1080p 50, 59.94, 60

1.5 Gb SDI x 1

  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
  • (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080i 25 29.97 30
  • (HD) 1280 x 720p 50, 59.94, 60

270 Mb SDI x 1

  • (SD) 625i 25
디지털 비디오 출력
  • HDMI Type A 커넥터 x 1, HDMI v2.0
  • YCbCr 4 : 2 : 2/4 : 4 : 4/4 : 2 : 0
  • RGB 4 : 4 : 4, SMPTE 또는 전체 수준
  • 8 bit 또는 10 bit (4 : 4 : 4 또는 4 : 2 : 0은 최대 8 bit)
  • CTA-861.3 및 HDMI v2.0a에 정의 된 HDR Infoframe를 생성
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080i 25 29.97 30
  • (HD) 1280 x 720p 50, 59.94, 60
  • (SD) 720 x 576i 25
  • (SD) 720 x 480i 29.97

참고 : 연결된 모니터가 HDMI 프로토콜을 지원하지 않는 경우 자동으로 DVI 프로토콜 (오디오 데이터를 통과시키지 않는)로 전환됩니다.

HDCP 해독
  • 지원하지 않습니다. 정의상 SDI 입력은 암호화되지 않습니다.
  • HDMI 사양에 따라 HDMI 모니터는 미 암호화 상태의 입력을 지원합니다.
오디오 출력
  • HDMI 임베디드 오디오, 24-bit, 8 채널
사용자 컨트롤
  • 동봉 된 케이블로 Mac 또는 Windows 컴퓨터와 USB 연결하고 MiniConfig 소프트웨어를 사용하여 장치의 설정을 실시합니다.
크기 (W x D x H)
  • 102.108mm x 146.431mm x 22.86mm (4.020 인치 x 5.765 인치 x 0.9 인치)
무게
  • 0.3 kg (0.5 lb)
전원
  • 5-20VDC 안정화 전원 8W 제공된 전원 어댑터 전원 (부속품 : DWP-U-R1 )
사용 환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 (전원 OFF) : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)

참고 : Hi5-4K-Plus는 약 12W의 전원 공급과 대류 냉각합니다. 본체를 만지면 열을 가지고 있지만 정상적인 상태입니다. 본체를 장비에 장착시에는 공기에 노출하기 쉬운 장소에 설치하고 제품이 적절하게 냉각 할 수 있도록 배려합니다. 또한 Hi5-4K-Plus를 다른 미니 컨버터 제품과 함께 쌓아 두지 않도록하십시오.

Hi5-4K-Plus 개요

연결

HDMI 2.0를 탑재 한 저렴한 차세대 4K 모니터 케이블 1 개로 4K 신호를 전송할 수 있습니다. 전형적인 전문의 4K 워크 플로우에서는 4 개의 SDI 케이블을 사용하여 전체 해상도 이미지를 전송하고 있습니다 만, 그것을 새로운 세대의 소비자 용 모니터 할 어렵습니다. Hi5-4K-Plus는 두 세계의 차이를 완벽하게 통합하기 쉬운 변환기입니다.

오디오

SDI 입력 신호에 임베디드 된 오디오는 최대 8 채널을 HDMI 출력에 실어 원활하게 전송됩니다. 오디오는 항상 확실하게 동기화 연결 한 모니터상에서 간단하게 재생 할 수 있습니다.

4K 및 UltraHD

전형적인 4K 신호는 4096×2160 픽셀의 해상도를 사용하는 반면 UltraHD 신호는 3840×2160 픽셀입니다. 이 차이는 풀 4K 워크 플로우 또는 UltraHD 흐름 중 하나에서 사용할 수있는 모니터를 제한 할 수 있습니다. Hi5-4K-Plus는 이러한 해상도의 차이를 보충 할 수 있고 UltraHD 모니터를 4K 제작 환경에서 사용하거나 그 반대의 조합으로 사용하는 것도 가능합니다. 또한 Hi5-4K-Plus는 하이 프레임 레이트 (HFR) 입력도 지원하고 있습니다. 50 fps 또는 60 fps의 4K / UHD 신호를 Hi5-4K-Plus에 입력하고 최대 60p로 출력 적절한 HDMI 2.0 호환 디스플레이에 표시 할 수 있습니다.

HDR

HDR (High Dynamic Range)는 표준 신호에 비해 광범위하게 고품질 색상 범위를 제공하고 화이트는 더 밝고 색 농도는 더 높고, 블랙은 더 밝게 표시하는 것을 허용합니다. 이미지를 더 “동적”으로하여 본 그대로의 자연적인 색깔에서 시청자로 제공합니다. HDMI v2.0a / CTA-861.3에 맞는 HDR 메타 데이터 생성하여 HDMI 호환 디스플레이에 4K / UltraHD / HD의 HDR 전송을 지원합니다.

HD에 대응

모든 일에서 4K를 요구하지는 않습니다. 만약 4K에서 일을하지 않은 경우에도 Hi5-4K-Plus는 HD-SDI에서 HDMI로 변환 도구로 유용합니다. HD-SDI 입력 된 싱글 HD-SDI 신호를 HD 해상도의 HDMI 신호로 출력 할 수 있기 때문에, AJA의 Hi5-3G 미니 컨버터처럼 사용할 수 있습니다.

특징



  • 4 × 3G-SDI 입력
  • 4 : 2 : 2/4 : 4 : 4 HDMI 2.0 출력을 지원
  • HD 지원
  • 임베디드 오디오 지원
  • USB 포트와 MiniConfig 소프트웨어를 통해 설정
  • 5-20VDC 전원을 사용 (범용 전원 DWP-U-R1 을 포함)
  • 5 년 보증
사양

기술 사양

비디오 포맷
  • (4K) 4096x2160p
  • (UltraHD) 3840x2160p
  • (2K) 2048x1080p
  • (HD) 1920x1080p
  • (HD) 1920x1080i
  • (HD) 1280x720p
  • (SD) 720x576i
  • (SD) 720x480i
디지털 비디오 입력
  • 3G-SDI BNC, SMPTE-259 / 292 / 424 x 4
  • YCbCr 4 : 2 : 2/4 : 4 : 4
  • RGB 4 : 4 : 4, SMPTE 또는 전체 수준
  • 8 bit 또는 10 bit
  • 2 샘플 인터리브 (2SI) 또는 스퀘어 사업부 (4 분할) 소스를 매핑

3 Gb SDI (Level A 또는 B-Dual Link) x 4

  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (4K) 4096 x 2160PsF * 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (Ultra HD) 3840 x 2160PsF * 23.98, 24, 25, 29.97, 30

* 참고 : PsF은 Level B-Dual Link   1.5 Gb SDI x 4

  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
  • (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30

3 Gb SDI (Level B-Dual Stream) x 2

  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
  • (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30

3 Gb SDI x 1 (Level A 또는 B-Dual Link)

  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080i 25 29.97 30
  • (HD) 1280 x 720p * 50, 59.94, 60

* 참고 : 1280 x 720p는 Level A 만   1.5 Gb SDI x 2

  • (HD) 1920 x 1080p 50, 59.94, 60

1.5 Gb SDI x 1

  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
  • (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080i 25 29.97 30
  • (HD) 1280 x 720p 50, 59.94, 60

270 Mb SDI x 1

  • (SD) 625i 25
디지털 비디오 출력
  • HDMI Type A 커넥터 x 1, HDMI v2.0
  • YCbCr 4 : 2 : 2/4 : 4 : 4/4 : 2 : 0
  • RGB 4 : 4 : 4, SMPTE 또는 전체 수준
  • 8 bit 또는 10 bit (4 : 4 : 4 또는 4 : 2 : 0은 최대 8 bit)
  • CTA-861.3 및 HDMI v2.0a에 정의 된 HDR Infoframe를 생성
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080i 25 29.97 30
  • (HD) 1280 x 720p 50, 59.94, 60
  • (SD) 720 x 576i 25
  • (SD) 720 x 480i 29.97

참고 : 연결된 모니터가 HDMI 프로토콜을 지원하지 않는 경우 자동으로 DVI 프로토콜 (오디오 데이터를 통과시키지 않는)로 전환됩니다.

HDCP 해독
  • 지원하지 않습니다. 정의상 SDI 입력은 암호화되지 않습니다.
  • HDMI 사양에 따라 HDMI 모니터는 미 암호화 상태의 입력을 지원합니다.
오디오 출력
  • HDMI 임베디드 오디오, 24-bit, 8 채널
사용자 컨트롤
  • 동봉 된 케이블로 Mac 또는 Windows 컴퓨터와 USB 연결하고 MiniConfig 소프트웨어를 사용하여 장치의 설정을 실시합니다.
크기 (W x D x H)
  • 102.108mm x 146.431mm x 22.86mm (4.020 인치 x 5.765 인치 x 0.9 인치)
무게
  • 0.3 kg (0.5 lb)
전원
  • 5-20VDC 안정화 전원 8W 제공된 전원 어댑터 전원 (부속품 : DWP-U-R1 )
사용 환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 (전원 OFF) : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)

참고 : Hi5-4K-Plus는 약 12W의 전원 공급과 대류 냉각합니다. 본체를 만지면 열을 가지고 있지만 정상적인 상태입니다. 본체를 장비에 장착시에는 공기에 노출하기 쉬운 장소에 설치하고 제품이 적절하게 냉각 할 수 있도록 배려합니다. 또한 Hi5-4K-Plus를 다른 미니 컨버터 제품과 함께 쌓아 두지 않도록하십시오.

범용 전원

모든 AJA 제 미니 컨버터는 세계 각국에 대응 한 플러그를 포함한 범용 전원이 포함되어 있기 때문에 전 세계적으로 사용할 수 있습니다.

소형 휴대용

AJA 제 미니 컨버터는 소형이기 때문에 모니터의 후면과 랙의 후면 또는 카메라 장비에 직접 설치하여 사용할 수 있습니다. 전원 커넥터의 잠금이 실수로 분리하지 않습니다. 또한 옵션의 P-TAP 전원 케이블을 사용하면 떨어진 장소에서 배터리 전원을 얻을 수 있습니다.

AJA 퀄리티 – 보증

AJA의 컨버터는 최고의 품질과 최고의 신뢰성으로 높은 평가를 받고 있습니다. 모든 AJA 하드웨어에 적용되는 엄격한 기준에 맞춰 구축 된 미니 컨버터는 세계 최고 수준의 지원 네트워크와 5 년간의 워런티로 지원되고 있습니다.

AJA Mini-Matrix



AJA 미니 변환기의 전체 라인업에 대한 정보가 iOS의 모바일 앱으로 이용할 수있게되었습니다. 이 응용 프로그램을 이용하면 고객의 요구에 맞는 컨버터를 우리의 다양한 미니 컨버터 제품 라인업 중에서 찾을 수 있도록합니다. 각 제품은 메인 AJA Web 사이트에 링크되어 있기 때문에 여기에서 자세한 내용을 확인할 수 있습니다. 또한 제품 정보를 응용 프로그램에서 직접 이메일을 보낼 수 있습니다. iPad 및 iPhone 용이 AJA Mini Matrix 응용 프로그램은 무료이며 Apple iTunes 스토어에서 이용하실 수 있습니다.

USB 및 MiniConfig 지원



USB 호환 AJA 미니 컨버터와 무료 AJA MiniConfig 소프트웨어를 사용하여 사용하기 쉬운 그래픽 인터페이스에서 현재의 입출력 포맷에 대한 자세한 정보를 관리 할 수 ​​있습니다. 지원되는 AJA 미니 변환기의 모든 파라미터를 제어하고 새로운 특징과 기능을 추가하는 펌웨어 업데이트를 AJA에서로드합니다. 지원되는 AJA 미니 변환기의 모든 파라미터 제어뿐만 아니라 AJA에서 제공되는 펌웨어 업데이트를 실시하는 일로 새로운 기능과 추가를 할 수 있습니다.
