개요

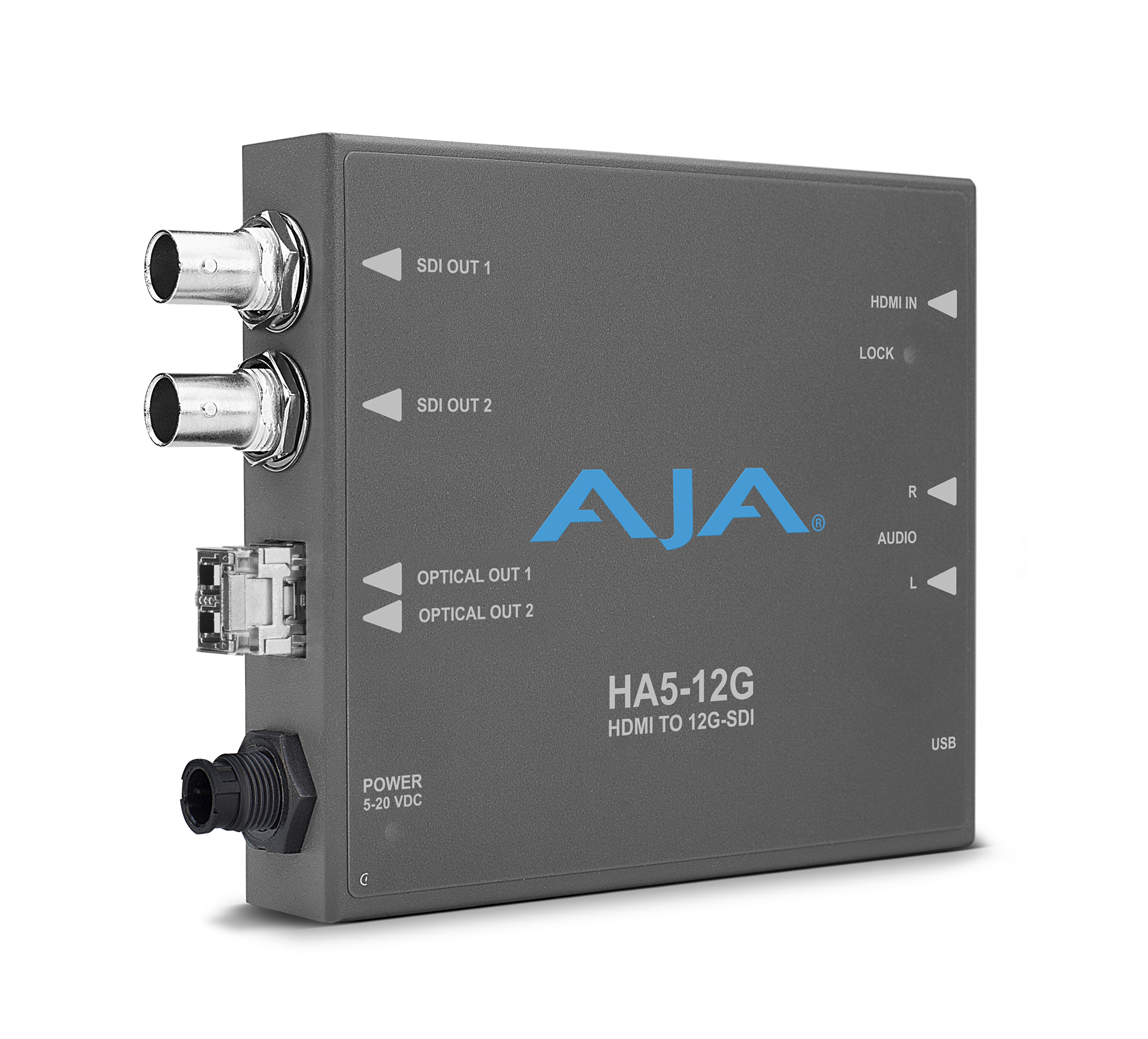

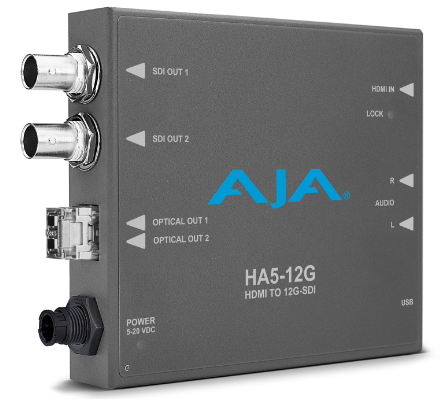

AJA의 HA5-12G는 HDMI 2.0 입력을 4K/UltraHD 단일 링크 출력을 위해 12G-SDI로 변환합니다. HA5-12G에는 HDMI 소스 또는 2채널 아날로그 오디오(RCA) 입력에서 8채널 또는 2채널 임베디드 오디오를 지원하는 2개의 12G-SDI 분배 증폭기 출력이 포함되어 있습니다.
또한 HA5-12G는 연결된 소스가 출력 시 사용자 지정 선호하는 비디오 포맷을 지속적으로 공급할 수 있도록 EDID(확장 디스플레이 식별 데이터) 에뮬레이션을 지원합니다.
HA5-12G-T 및 HA5-12G-T-ST Fiber SFP 장착 모델은 단일 채널 송신기로, 단일 LC 또는 ST Fiber 링크를 통해 각각 최대 10km까지 HDMI 4K/UltraHD 신호를 장거리로 확장할 수 있습니다. 이 모델은 SFP가 설치된 상태로 배송되며, HA5-12G의 모든 기능을 포함하며 오디오 및 비디오 신호를 더 멀리 확장할 수 있다는 추가 이점이 있습니다.
특징
- 두 번째 미러링 출력을 통해 HDMI 2.0b를 4K/UltraHD 60fps 및 12G-SDI로 변환
- 4:4:4 / 4:2:2 / 4:2:0에서 최대 60P 입력 지원
- 12비트 워크플로우 지원
- 최대 UHD 60P의 EDID LFR 및 HFR 에뮬레이션
- 실시간 HDMI HDR 인포프레임 데이터 리포팅
- HDR 신호 메타데이터 pass-through 및 선택적 오버라이드
- Fractional 및 Integer 프레임 레이트 간의 간단한 프레임 레이트 변환(FRC)
- 임베디드 오디오는 HDMI 또는 아날로그 오디오 입력에서 선택 가능
- DD+ 애트모스(일명 DD+ JOC)를 포함한 AC-3(Dolby Digital) 및 E-AC-3(Dolby Digital Plus) 압축 오디오의 임베디드 오디오 pass-through 지원
- USB 포트 및 제공된 AJA 미니 컨피그 소프트웨어를 통한 구성
- 5-16V DC 전원 사용(DWP-U-R1 범용 전원 공급 장치 포함)
- 5년 보증
HA5-12G-T
- 두 번째 미러링 출력으로 HDMI 2.0b를 4K 60p로 12G-SDI 변환
- 12G-SDI 신호를 장거리(10km 싱글 모드)로 확장하는 단일 채널 Fiber 12G LC 송신기 포함
- HA5-12G-T 제품은 FiberLC-1T-12G SFP 장착되어 있음
- 4:4:4 / 4:2:2 / 4:2:0에서 최대 60P 입력 지원
- 12비트 워크플로우 지원
- 최대 UHD 60P의 EDID LFR 및 HFR 에뮬레이션
- 2샘플 인터리브(2SI) 4K/UltraHD 소스 매핑
- HDMI v2.0b/CTA-861-G에 따라 HDMI를 통해 들어오는 HDR 인포프레임 데이터 분석
- 분수 및 정수 프레임 레이트 간의 간단한 프레임 레이트 변환(FRC)
- 임베디드 오디오는 HDMI 또는 아날로그 오디오 입력에서 선택 가능
- DD+ 애트모스(일명 DD+ JOC)를 포함한 AC-3(Dolby Digital) 및 E-AC-3(Dolby Digital Plus) 압축 오디오의 임베디드 오디오 pass-through 지원
- USB 포트 및 제공된 AJA 미니 컨피그 소프트웨어를 통한 구성
- 5-16VDC 전원 사용(DWP-U-R1 범용 전원 공급 장치 포함)
- 5년 보증
HA5-12G-T-ST
- 두 번째 미러링 출력으로 HDMI 2.0b 최대 4K 60p를 12G-SDI로 변환
- 12G-SDI 신호를 장거리(10km 싱글 모드)로 확장하는 단일 채널 Fiber 12G ST 송신기 포함
- HA5-12G-T-ST 제품은 FiberST-1T-12G SFP가 설치되어 있음
- 4:4:4 / 4:2:2 / 4:2:0에서 최대 60p 입력 지원
- 12비트 워크플로우 지원
- 최대 UHD 60P의 EDID LFR 및 HFR 에뮬레이션
- 2샘플 인터리브(2SI) 4K/UltraHD 소스 매핑
- HDMI v2.0b/CTA-861-G에 따라 HDMI를 통해 들어오는 HDR 인포프레임 데이터 분석
- 분수 및 정수 프레임 레이트 간의 간단한 프레임 레이트 변환(FRC)
- 임베디드 오디오는 HDMI 또는 아날로그 오디오 입력에서 선택 가능
- DD+ 애트모스(일명 DD+ JOC)를 포함한 AC-3(Dolby Digital) 및 E-AC-3(Dolby Digital Plus) 압축 오디오의 임베디드 오디오 pass-through 지원
- USB 포트 및 제공된 AJA 미니 컨피그 소프트웨어를 통한 구성
- 5-16V DC 전원 사용(DWP-U-R1 범용 전원 공급 장치 포함)
- 5년 보증
HDR
HDR 또는 High Dynamic Range는 표준 신호가 허용하는 것보다 더 넓고 풍부한 색상 범위, 훨씬 밝은 백색 및 훨씬 더 진하고 어두운 검정을 표시하는 기능을 제공합니다. 이렇게하면 이미지에 더 역동적 인 표정이 생기고 자연스러운 진정한 삶의 색상이 청중에게 전달 될 수 있습니다.
Hi5-12G는 HDMI v2.0b / CTA-861-G에 따라 HDR 메타 데이터를 생성하여 HDMI 호환 디스플레이에 4K / UltraHD / HD HDR 파이프 라인을 지원합니다. Hi5-12G는 또한 HDMI를 통해 하이브리드 로그 감마 (HLG) HDR 디스플레이를 지원합니다.
HDR 솔루션에 대한 자세한 내용은 다음을 참조하십시오.
4K 및 UltraHD
일반적인 4K 신호는 4096 x 2160 픽셀의 해상도를 사용하지만 UltraHD 신호는 3840 x 2160을 측정합니다.이 차이로 일부 모니터는 전체 4K 워크 플로우 또는 UltraHD 워크 플로우에서 사용되지 않을 수 있습니다. HA5-12G는 이러한 해상도 차이를 보완 할 수있어 UltraHD 모니터를 4K 프로덕션에서 사용하거나 그 반대로도 사용할 수 있습니다.
HA5-12G는 또한 HFR (High Frame Rate) 입력을 지원합니다. 50 또는 60fps의 4K / UltraHD 신호는 HA5-12G에 공급 될 수 있으며 적절한 HDMI 2.0 가능 디스플레이로 볼 때 최대 60p로 출력 할 수 있습니다.
완벽한 HDMI 지원
HA5-12G의 균등화된 입력은 24 게이지 케이블을 사용하여 최대 30m 길이의 HDMI 실행을 지원하도록 설계되었습니다. 내장형 HDMI 오디오 지원을 통해 단일 케이블 솔루션으로 불필요한 혼란을 피하고 설치를 단순화 할 수 있습니다.
깨끗한 이미지 품질
PLL 클록 필터링 기능이있는 12G-SDI 출력은 견고한 이미지 안정성을 위해 낮은 지터 출력을 보장합니다. LED 표시기는 입력 소스를 SD (녹색), HD (적색) 또는 4K / UltraHD (주황색)로 표시하여 빠르고 쉽게 신호를 식별합니다.
아날로그 오디오 입력
2 개의 RCA 아날로그 오디오 입력을 사용하여 2 채널 아날로그 오디오 신호를 SDI 출력에 임베드하여 워크 플로우 전반에서 적절한 오디오 동기화를 유지합니다.
DSLR 지원
HA5-12G는 DSLR 카메라와의 호환성을 위해 525p 및 625p의 프로그레시브 표준 정의 신호를 수신하므로 해당 카메라의 신호를 SDI 워크 플로우에 쉽게 통합 할 수 있습니다.
범용 전원 공급 장치
모든 AJA Mini-Converters에는 전 세계에서 사용할 수있는 국제 플러그 연결 장치가 포함 된 범용 전원 공급 장치가 함께 제공됩니다.
컴팩트한 휴대성
AJA 미니 컨버터는 모니터 뒤에, 랙 뒤쪽 또는 카메라 장비에 직접 들어갈만큼 작습니다. 잠금 전원 커넥터가 우연히 느슨하게 당길 수 없으며 선택 사양인 P-TAP 전원 케이블로 원격 위치에서 배터리 전원을 사용할 수 있습니다.
업계 최고의 지원
AJA의 기술 지원은 업계 최고 수준으로 인정받고 있으며 모든 AJA 고객이 이용할 수 있습니다. 미니 컨버터 설치, 구성, 작동과 관련하여 도움이 필요하거나 기술적인 문제가 발생하면 AJA 지원팀에서 고객과 협력하여 문제를 해결해 드립니다.
미니 컨버터 제품에는 5년의 넉넉한 보증이 적용됩니다. 제품 자체에 대한 보증 조건에 대한 자세한 내용은 개별 제품 설명서를 참조하세요.
제품 사양
비디오 포맷 • (4K) 4096 x 2160p
• (UltraHD) 3840 x 2160p
• (2K) 2048 x 1080p
• (HD) 1920 x 1080p
• (HD) 1920 x 1080i
• (HD) 1280 x 720p
• (SD) 720 x 576p
• (SD) 720 x 576i
• (SD) 720 x 480p
• (SD) 720 x 480i
참고 : 해상도 및 프레임률에 따라 다릅니다. 문서 및 매뉴얼의 HA5-12G 비디오 형식을 참조하십시오.
디지털 비디오 입력 • 1x HDMI Type A connector, HDMI v2.0b
• HDR Infoframe decoder as defined in CTA-861.3 and HDMI v2.0b
• HDR VPID generation with pass-through or override for Colorimetry and Transfer Characteristic
• YCbCr 4:2:2/4:4:4/4:2:0
• RGB 4:4:4, SMPTE or Full level
• 8, 10, or 12-bit (HFR 4K/UltraHD 4:4:4 limited to 8 bit)
• (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1920 x 1080i 50, 59.94, 60
• (HD) 1280 x 720p 50, 59.94, 60
• (SD) 720 x 576p 50
• (SD) 720 x 576i 25
• (SD) 720 x 480p 59.94
• (SD) 720 x 480i 29.97
HDCP 암호 해독 지원되지 않습니다. 정의에 따라 SDI 출력은 암호화되지 않습니다.
디지털 비디오 출력 • 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
• YCbCr 4:2:2/4:4:4
• RGB 4:4:4, SMPTE or Full level
• 10-bit
• 1x 12G-SDI
• (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
• (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (Ultra HD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30
• 1x 6 Gb SDI
• (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
• (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
• (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
• (Ultra HD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30
• 1x 3 Gb SDI (Level A or B-Dual Link)
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080i 50, 59.94, 60
• (HD) 1280 x 720p** 50, 59.94, 60
• 1x 1.5 Gb SDI
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
• (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080i 50, 59.94, 60
• (HD) 1280 x 720p 50, 59.94, 60
• 1x 270 Mb SDI
• (SD) 625i 50
• (SD) 525i 59.94
*일부 12비트 형식은 지원되지 않습니다. 문서 탭과 설명서에서 HA5-12G 비디오 형식을 참조하세요.
**1280 x 720p is Level A Only
디지털 비디오 출력 - (HA5-12G-T) • 12G-SDI 파이버 LC 커넥터 1개, SMPTE 297/259/292/424/2081/2082
• 공칭 파장: Tx 1260nm(최소), 1310nm(일반), 1360nm(최대)
• 광 출력: -5dBm(최소), 0.5dBm(최대)
• 소멸률: 3.5dB(최소)
디지털 비디오 출력 - (HA5-12G-T-ST) • 12G-SDI 파이버 ST 커넥터 1개, SMPTE 297/259/292/424/2081/2082
• 공칭 파장: Tx 1260nm(최소), 1310nm(일반), 1360nm(최대)
• 광 출력: -5dBm(최소), 2dBm(최대)
• 소멸률: 3.5dB(최소)
오디오 패스스루 형식 • PCM
• Dolby Digital (AC-3)
• Dolby Digital Plus (E-AC-3), Atmos Immersive Sound (JOC)을 포함
디지털 오디오 입력 • HDMI 임베디드 오디오, 24 비트, 8 채널
아날로그 오디오 입력 • 2x RCA 스타일 커넥터, 2 채널 -10dBu (공칭)
아날로그 오디오 출력 • SDI 임베디드 오디오, 24비트(SD는 20비트로 제한됨), 16채널
사용자 인터페이스 • 제공된 케이블 및 Mini-Config 소프트웨어 응용 프로그램과 함께 사용하여 Mac 또는 Windows를 통해 장치 상태를 구성하고 볼 수있는 USB 포트
크기 (W x D x H) • 116.84 x 102.11 x 22.86 mm (4.6" x 4.02" x 0.9")
무게 • 0.3kg (0.5 파운드)
파워 • 5-16VDC 조정, 11 와트, 구매시 포함 된 전원 공급 장치
• AC 어댑터 : 100-240VAC, 50 / 60Hz, 범용 입력
환경 •안전 작동 온도 : 0 ~ 40 C (32 ~ 104 F)
•안전한 보관 온도 (전원 끄기) : -40 ~ 60 C (-40 ~ 140 F)
•정상 작동시 상대 습도 : 10-90 % (비 응축)
•작동 고도 : <3000 미터 (<10,000 피트)
* HA5-12G, HA5-12G-T 및 HA5-12G-T-ST는 각각 약 12 와트의 전력 및 대류 냉각을 사용합니다. 만지면 따뜻할 것입니다. 이는 정상입니다. 장치를 설치할 때 적절한 냉각을 위해 공기에 접근 할 수있는 위치에 설치하십시오. HA5-12G 변환기를 다른 미니 변환기와 함께 쌓지 마십시오.
