DRM2



AJA 미니 컨버터용 3RU 랙 프레임

₩1,850,000
(VAT포함)

DRM2

Overview

AJA 미니컨버터 소개

소개

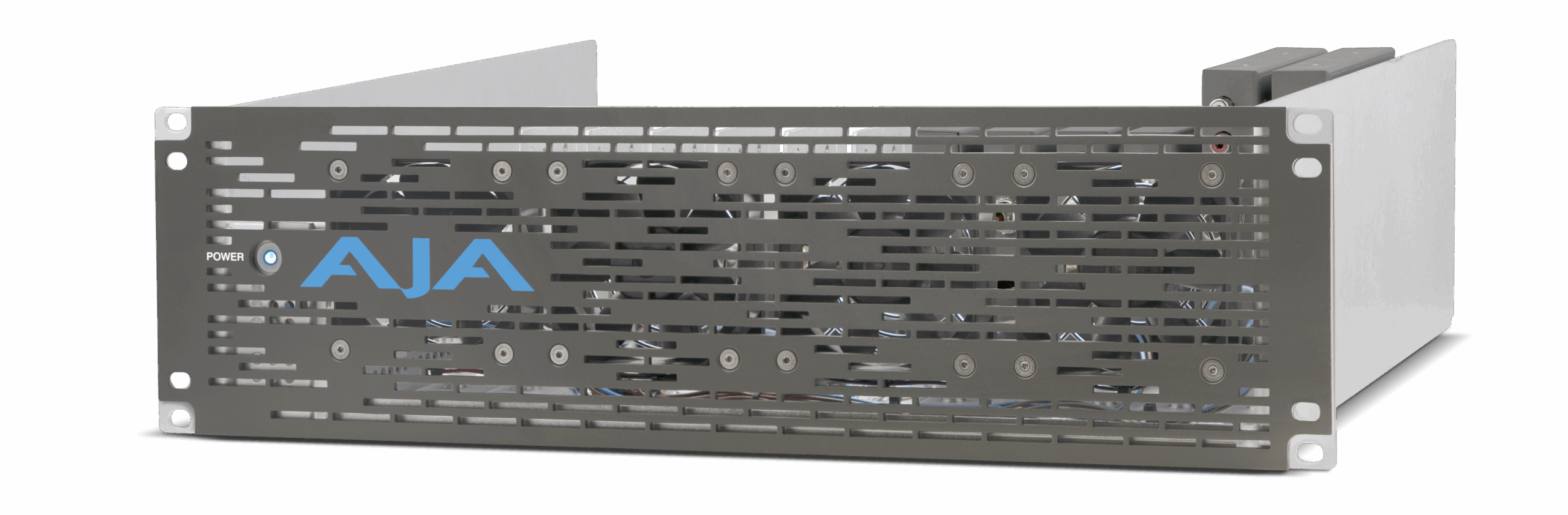

DRM2는 현재 크기/폼 팩터에 관계없이 최대 12개의 AJA 미니 컨버터를 전문적으로 장착, 전원 공급 및 지원하는 3RU 랙마운트 프레임입니다. 이 랙마운트 프레임은 현재 사용 가능한 모든 AJA 미니 컨버터를 지원하기에 충분한 전력을 공급하며, 총 전력 공급량은 최대 200W, 100-240V 50/60Hz입니다.

DRM2는 표준 패시브 페이스 플레이트와 함께 제공됩니다. DRM2-AP는 능동 냉각식 페이스 플레이트와 함께 제공되므로 더 높은 와트의 미니 컨버터 또는 더 높은 주변 온도 환경에서 사용할 수 있습니다. 패시브 페이스 플레이트를 액티브 버전으로 업그레이드하려는 고객을 위해 액티브 냉각 페이스 플레이트인 부품 번호 DRM2-AFP를 별도 판매되는 독립형 부품으로 제공합니다.

새로운 DRM2는 랙 마운팅 방식을 재설계하여 랙에서 DRM2를 제거하지 않고도 페이스플레이트를 DRM2에서 제거할 수 있습니다. 랙 환경에서 DRM2를 제거하지 않고도 컨버터를 DRM2에 쉽게 교체할 수 있습니다. DRM2는 AJA 미니 컨버터의 깔끔한 설치와 전원 공급을 위한 최고의 솔루션입니다.

특징

  • 뛰어난 산업 디자인
  • 모든 AJA 미니 컨버터를 위한 12개의 마운팅 슬롯
  • DRM2 12개의 모듈형 캐리어 포함
  • 랙에서 프레임을 제거하지 않고 미니 컨버터 설치
  • DRM2-YC Y-케이블 옵션으로 DRM2에 캐리어당 2개씩 최대 24개의 소형 AJA FiDO 광 컨버터 설치
  • 옵션으로 제공되는 액티브 페이스 플레이트는 주변 온도가 높은 설치에서 최대 냉각을 위해 4개의 팬 제공
  • 포함된 전원 공급 케이블에는 13개의 D5/10-PC 전원 커넥터가 포함. 설치된 미니 컨버터는 12개의 커넥터를 사용하며, 1개는 액티브 페이스플레이트 예비 전원

AJA 미니 컨버터를 위한 전력 및 공간

새로운 3RU 폼 팩터로 모든 AJA 미니 컨버터를 랙 마운트 섀시에 깔끔하게 장착할 수 있습니다. 모듈형 미니 컨버터 캐리어 마운트는 견고하고 사용이 간편하며 섀시 전면 또는 후면에서 쉽게 접근할 수 있습니다. DRM2에는 12개의 캐리어가 포함되어 있으며, 추가 캐리어는 개별적으로 또는 12팩 번들로 구매할 수 있습니다.

더 많은 일을 할 수 있는 파워

DRM2의 흥미로운 사용 사례는 다음과 같습니다:

  • 3G 또는 12G-SDI를 파이버로 또는 파이버를 SDI로 변환하는 48x 채널
  • 2개의 GEN10과 10개의 3GDA 또는 C10DA를 활용한 최대 60x 채널의 HD 또는 SD 동기화 분배채널
  • 4K HDMI를 12G-SDI로 또는 12G-SDI를 4K HDMI로 변환하는 12x 독립
  • 12x 독립 스캔 변환 채널
  • 12개의 독립적인 업/다운/크로스 컨버전 채널

DRM2 액세서리

페이스 플레이트 옵션

DRM2는 표준 패시브 페이스 플레이트와 함께 제공되며, DRM2-AP는 액티브 냉각 페이스 플레이트와 함께 제공되어 더 높은 와트를 소비하는 미니 컨버터 또는 더 높은 주변 온도 환경에서 사용할 수 있습니다.

FiDO 전원 옵션

DRM2는 200와트의 전력을 공급할 수 있기 때문에 전력 소비가 적은 단일 및 듀얼 채널 FiDO의 소형 폼 팩터 덕분에 DRM2에서 최대 24배 더 작은 크기의 FiDO를 지원할 수 있습니다. 이 구성을 사용하려면 옵션인 DRM2-YC Y 케이블을 구매해야 합니다.

이 컨버터를 장착하려면 FiDO 쌍당 하나의 Y-케이블이 필요하며, 별도로 판매됩니다.

미니 컨버터 캐리어

DRM2는 12개의 캐리어와 함께 배송되며, 추가 캐리어는 별도로 주문할 수 있습니다. DRM2 캐리어는 단품 또는 12개 팩으로 별도 판매됩니다.

업계 최고의 지원

AJA의 기술 지원은 업계 최고 수준으로 인정받고 있으며 모든 AJA 고객이 이용할 수 있습니다. 미니 컨버터 설치, 구성, 작동과 관련하여 도움이 필요하거나 기술적인 문제가 발생하면 AJA 지원팀에서 고객과 협력하여 문제를 해결해 드립니다.

기술 사양






사용자 인터페이스• AJA 미니 컨버터용 장착 슬롯 12개
• 랙에서 프레임을 제거하지 않고도 컨버터를 설치할 수 있습니다.
크기(가로×세로×높이)• 19.0인치 x 15.0인치 x 5.25인치(48.26 x 38.1 x 13.34cm)
무게• 12개 캐리어, 하드웨어, 전원 장치 및 전원 코드가 포함된 DRM2: 4.2kg(9.3lbs)
• 팬이 없는 DRM2 전면판 0.4kg(0.9파운드)
• 팬이 포함된 DRM2 전면판 0.9kg(2.1파운드)
• ​​​​​​범용 100-240V, 50/60Hz 전원 입력
• ​​​​​​12x +5V DC 조정 출력(전원 공급 장치에 고정 배선됨)
• 전력 소비: 최대 200와트

참고 : 주변 온도가 30C 미만인 경우 전력 소비가 100W를 초과하면 액티브 페이스플레이트를 권장합니다. 주변 온도가 30C 이상인 경우 전력 소비가 75W를 초과하면 액티브 페이스플레이트를 권장합니다. 예상 전력 소비를 계산하려면 미니 컨버터의 기술 사양을 참조하세요.
환경• 작동 온도: 0~40C(32~104F)
• 안전한 보관 온도(전원 꺼짐): -40 ~ 60C(-40 ~ 140F)
• 작동 상대 습도: 10-90% 비응축
• 작동 고도: <2,500미터(<8,000피트)
