설명
컴팩트 라우팅
소형 SDI 라우터 KUMO 6464는 강력한 신호 제어를 제공하고, SDI, HD-SDI, 3G-SDI의 각 신호에서 SMPTE 사양을 웃도는 품질에 방송 사양을 완벽하게 지원합니다. 4RU 크기의 케이스는 깊이가 1.5 인치 소형위한 이동형 스포츠 중계차에서 편집실 기업의 비디오 시설, 라이브 극장 A / V 장비까지 다양한 방송이나 제작 및 포스트 프로덕션 환경에서 활약합니다.
KUMO SDI 라우터는 다음의 4 가지 모델에서 사용할 수 있습니다. 64 개의 3G-SDI 입력과 출력에 대응 한 KUMO 6464,32 계통의 3G-SDI 입력과 출력에 대응 한 KUMO 3232,16 계통의 3G-SDI 입력과 출력에 대응 한 KUMO 1616 또한 16 개의 3G -SDI 입력과 4 개의 3G-SDI 출력에 대응 한 KUMO 1604이 있습니다.
강력한 신호 제어
UMO의 강력한 크로스 포인트 라우팅 매트릭스는 추가 패치 패널 또는 분배 증폭기 없이도 모든 입력을 여러 출력에 매핑합니다. 단일 입력을 모든 출력으로 라우팅하여 KUMO를 저렴한 분배 증폭기로 사용하십시오. 이러한 방식으로 KUMO 6464가 여러 배전 증폭기 대신 사용될 수 있습니다.
4K 워크 플로가 지속적으로 발전함에 따라 KUMO 라우터도 성장할 수 있습니다. 간단한 설정 변경을 통해 KUMO 라우터를 이중 경로 및 쿼드 포트 라우팅에 맞게 구성 할 수 있으므로 사용자는 이중 링크, 4K 및 UltraHD 워크 플로우를 위해 여러 입출력을 그룹화 할 수 있습니다. 이를 통해 프로덕션 또는 포스트 설비 전체에서 비 압축 또는 Raw 4K 및 UltraHD 신호를 원활하게 라우팅 할 수 있습니다. 그런 다음 필요에 따라 라우터를 HD / SD로 다시 전환하여 시설에서 거의 모든 형식을 유연하게 라우팅 할 수 있습니다.
방송 품질
중요한 방송, 제작 및 사후 환경을 위해 설계된 KUMO 라우터는 SMPTE 사양을 초과하는 AJA 표준에 맞게 제작되었습니다. 듀얼 리던던시 형 전원 공급 장치와 결합 된 프리미엄 구성 요소를 사용하면 예기치 않은 전원 공급 장치 고장시에도 최상의 신호 품질과 최대 가동 시간을 보장합니다.
간단한 설치 및 구성
KUMO 라우터는 임베디드 Linux®를 실행하면서 네트워크가 준비되어 있으며 추가 소프트웨어 없이도 웹 브라우저를 통해 강력한 HTTP 제어 및 모니터링을 지원합니다.
KUMO의 Bonjour ™ / Zeroconf 프로토콜 자동 감지는 네트워크 구성이 자동이라는 것을 의미합니다. KUMO를 네트워크 나 컴퓨터에 연결하면 시스템이 자동 구성되어 사용할 준비가됩니다. 또는 표준 네트워크 구성을 사용하면 기본 IP 주소를 통해 각 KUMO에 액세스 할 수 있습니다. 웹 브라우저를 사용하여 KUMO에 연결하면 전체 TCP / IP 설정을 구성하고, KUMO 라우터를 선택하고 이름을 지정하며, 원본 및 대상을 명명하고 모든 작동 기능을 수행 할 수 있습니다.
KUMO 라우터는 RS-422 또는 이더넷을 통해 업계 표준 인 Grass Valley Native Protocol을 사용하여 기존 인프라와 쉽게 통합됩니다. 또한 이더넷 네트워크 연결을 통해 네트워크 연결된 장치의 모든 웹 브라우저에서 모든 KUMO 라우터를 제어 할 수 있기 때문에 어느 위치에서나 필요한 제어 권한을 얻을 수 있습니다.
KUMO 제어판
KUMO CP는 독립형 또는 네트워크 구성에서 사용할 수있는 선택 사양 1RU 제어판입니다.
KUMO 라우터와 동일한 네트워크에 이더넷을 통해 연결되는 KUMO CP를 사용하면 컴퓨터 없이도 모든 위치에서 완벽하게 제어 할 수 있습니다. 하나의 제어판에서 최대 4 대의 KUMO 라우터를 제어 할 수 있습니다.
저렴한 가격
중계차, 편집실 또는 AV 플라이 팩이든, 예산에 맞는 금액에서 필요로하는 라우팅 성능은 손에 들어갑니다. KUMO 라우터는 매우 합리적인 가격으로 기존의 DA 대신 사용하여 여러 위치에 신호를 분배 할 수 있습니다. KUMO 라우터는 최고의 품질 기준을 유지하면서 놀라운 가격 대비 성능 비율을 제공합니다.
기술 사양
비디오 포맷
- 270Mbps, 1.5Gbps, 3Gbps SDI, SMPTE-259 / 292 / 424
- 270Mbps DVB-ASI
- 포맷 독립성, 10Mbps-3Gbps
디지털 비디오 입력
- 3G-SDI 입력
- BNC x 32
디지털 비디오 출력
- 3G-SDI 출력
- 비 반전
- BNC x 32
케이블 이퀄라이제이션
- 3Gbps, 140m
- 1.5Gbps, 200m
- 270Mbps, 400m
리크로킹
- 270Mbps, 1.483Gbps, 1,485Gbps, 2.966Gbps, 2.970Gbps
- 자동 속도 선택
- 자동 채용 로커 바이 패스
모드 전환
- Single Link, Dual Link, Quad Link 모드
- SMPTE RP-168에 대해 수직 블랭킹
레퍼런스 입력
- 외부 BNC x 2
- 루핑 종결 없음
- 블랙 버스트 또는 3 값 싱크
네트워크 인터페이스
- 10/100/1000 Ethernet (RJ-45)
- Grass Valley 표준 프로토콜
- 원격 제어를위한 임베디드 웹 서버
시리얼 인터페이스
- 암 DB-9 x 1, RS-422
- Grass Valley 표준 프로토콜
크기 (W x D x H)
- 482.6mm x 38.1mm x 89.0mm (19.0 인치 x 1.5 인치 x 3.5 인치)
무게
- 2.1 kg (4.6 lb)
전원
- 100-240 VAC 50/60 Hz, 9-17 VDC 공칭 12 VDC 중복 전원 공급 장치 (옵션)
- 35 watts, 2.9A 12VDC
환경
- 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
- 저장 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
- 작동 습도 : 10 % ~ 90 % (비 응축)
- 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
- 전원 어댑터 x 1
- 전원 케이블 x 1

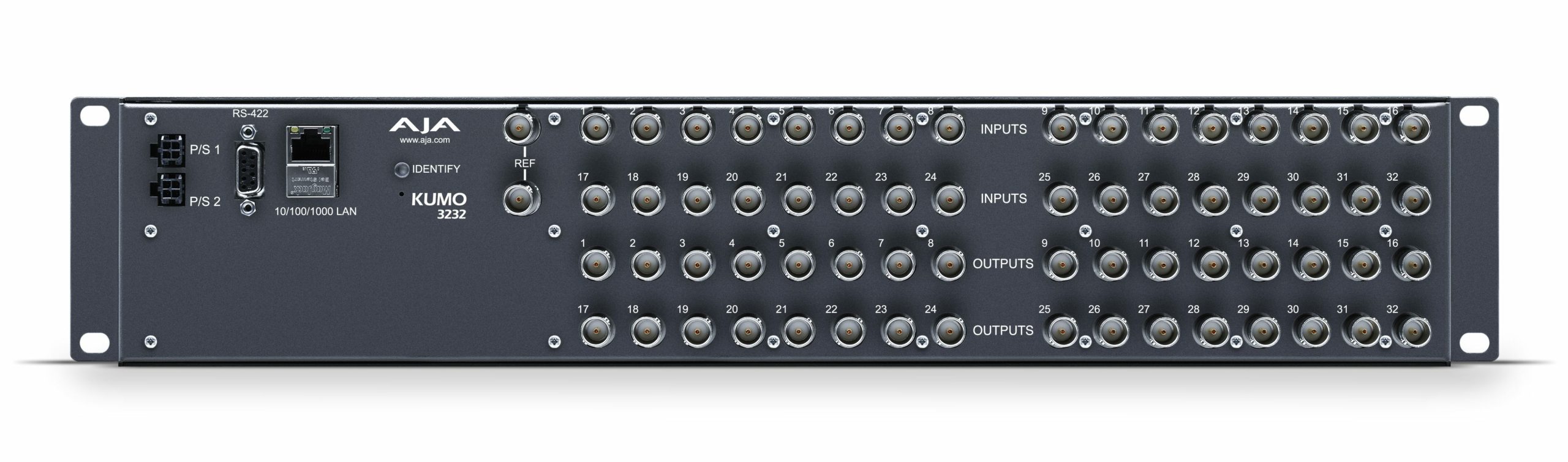

- KUMO 3232 개요
-
컴팩트 라우팅
소형 SDI 라우터 KUMO 6464는 강력한 신호 제어를 제공하고, SDI, HD-SDI, 3G-SDI의 각 신호에서 SMPTE 사양을 웃도는 품질에 방송 사양을 완벽하게 지원합니다. 4RU 크기의 케이스는 깊이가 1.5 인치 소형위한 이동형 스포츠 중계차에서 편집실 기업의 비디오 시설, 라이브 극장 A / V 장비까지 다양한 방송이나 제작 및 포스트 프로덕션 환경에서 활약합니다.
KUMO SDI 라우터는 다음의 4 가지 모델에서 사용할 수 있습니다. 64 개의 3G-SDI 입력과 출력에 대응 한 KUMO 6464,32 계통의 3G-SDI 입력과 출력에 대응 한 KUMO 3232,16 계통의 3G-SDI 입력과 출력에 대응 한 KUMO 1616 또한 16 개의 3G -SDI 입력과 4 개의 3G-SDI 출력에 대응 한 KUMO 1604이 있습니다.
강력한 신호 제어
UMO의 강력한 크로스 포인트 라우팅 매트릭스는 추가 패치 패널 또는 분배 증폭기 없이도 모든 입력을 여러 출력에 매핑합니다. 단일 입력을 모든 출력으로 라우팅하여 KUMO를 저렴한 분배 증폭기로 사용하십시오. 이러한 방식으로 KUMO 6464가 여러 배전 증폭기 대신 사용될 수 있습니다.
4K 워크 플로가 지속적으로 발전함에 따라 KUMO 라우터도 성장할 수 있습니다. 간단한 설정 변경을 통해 KUMO 라우터를 이중 경로 및 쿼드 포트 라우팅에 맞게 구성 할 수 있으므로 사용자는 이중 링크, 4K 및 UltraHD 워크 플로우를 위해 여러 입출력을 그룹화 할 수 있습니다. 이를 통해 프로덕션 또는 포스트 설비 전체에서 비 압축 또는 Raw 4K 및 UltraHD 신호를 원활하게 라우팅 할 수 있습니다. 그런 다음 필요에 따라 라우터를 HD / SD로 다시 전환하여 시설에서 거의 모든 형식을 유연하게 라우팅 할 수 있습니다.
방송 품질
중요한 방송, 제작 및 사후 환경을 위해 설계된 KUMO 라우터는 SMPTE 사양을 초과하는 AJA 표준에 맞게 제작되었습니다. 듀얼 리던던시 형 전원 공급 장치와 결합 된 프리미엄 구성 요소를 사용하면 예기치 않은 전원 공급 장치 고장시에도 최상의 신호 품질과 최대 가동 시간을 보장합니다.
간단한 설치 및 구성
KUMO 라우터는 임베디드 Linux®를 실행하면서 네트워크가 준비되어 있으며 추가 소프트웨어 없이도 웹 브라우저를 통해 강력한 HTTP 제어 및 모니터링을 지원합니다.
KUMO의 Bonjour ™ / Zeroconf 프로토콜 자동 감지는 네트워크 구성이 자동이라는 것을 의미합니다. KUMO를 네트워크 나 컴퓨터에 연결하면 시스템이 자동 구성되어 사용할 준비가됩니다. 또는 표준 네트워크 구성을 사용하면 기본 IP 주소를 통해 각 KUMO에 액세스 할 수 있습니다. 웹 브라우저를 사용하여 KUMO에 연결하면 전체 TCP / IP 설정을 구성하고, KUMO 라우터를 선택하고 이름을 지정하며, 원본 및 대상을 명명하고 모든 작동 기능을 수행 할 수 있습니다.
KUMO 라우터는 RS-422 또는 이더넷을 통해 업계 표준 인 Grass Valley Native Protocol을 사용하여 기존 인프라와 쉽게 통합됩니다. 또한 이더넷 네트워크 연결을 통해 네트워크 연결된 장치의 모든 웹 브라우저에서 모든 KUMO 라우터를 제어 할 수 있기 때문에 어느 위치에서나 필요한 제어 권한을 얻을 수 있습니다.
KUMO 제어판
KUMO CP는 독립형 또는 네트워크 구성에서 사용할 수있는 선택 사양 1RU 제어판입니다.
KUMO 라우터와 동일한 네트워크에 이더넷을 통해 연결되는 KUMO CP를 사용하면 컴퓨터 없이도 모든 위치에서 완벽하게 제어 할 수 있습니다. 하나의 제어판에서 최대 4 대의 KUMO 라우터를 제어 할 수 있습니다.
저렴한 가격
중계차, 편집실 또는 AV 플라이 팩이든, 예산에 맞는 금액에서 필요로하는 라우팅 성능은 손에 들어갑니다. KUMO 라우터는 매우 합리적인 가격으로 기존의 DA 대신 사용하여 여러 위치에 신호를 분배 할 수 있습니다. KUMO 라우터는 최고의 품질 기준을 유지하면서 놀라운 가격 대비 성능 비율을 제공합니다.
- 기술 사양
-
기술 사양
비디오 포맷
- 270Mbps, 1.5Gbps, 3Gbps SDI, SMPTE-259 / 292 / 424
- 270Mbps DVB-ASI
- 포맷 독립성, 10Mbps-3Gbps
디지털 비디오 입력
- 3G-SDI 입력
- BNC x 32
디지털 비디오 출력
- 3G-SDI 출력
- 비 반전
- BNC x 32
케이블 이퀄라이제이션
- 3Gbps, 140m
- 1.5Gbps, 200m
- 270Mbps, 400m
리크로킹
- 270Mbps, 1.483Gbps, 1,485Gbps, 2.966Gbps, 2.970Gbps
- 자동 속도 선택
- 자동 채용 로커 바이 패스
모드 전환
- Single Link, Dual Link, Quad Link 모드
- SMPTE RP-168에 대해 수직 블랭킹
레퍼런스 입력
- 외부 BNC x 2
- 루핑 종결 없음
- 블랙 버스트 또는 3 값 싱크
네트워크 인터페이스
- 10/100/1000 Ethernet (RJ-45)
- Grass Valley 표준 프로토콜
- 원격 제어를위한 임베디드 웹 서버
시리얼 인터페이스
- 암 DB-9 x 1, RS-422
- Grass Valley 표준 프로토콜
크기 (W x D x H)
- 482.6mm x 38.1mm x 89.0mm (19.0 인치 x 1.5 인치 x 3.5 인치)
무게
- 2.1 kg (4.6 lb)
전원
- 100-240 VAC 50/60 Hz, 9-17 VDC 공칭 12 VDC 중복 전원 공급 장치 (옵션)
- 35 watts, 2.9A 12VDC
환경
- 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
- 저장 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
- 작동 습도 : 10 % ~ 90 % (비 응축)
- 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
- 전원 어댑터 x 1
- 전원 케이블 x 1
