설명
HDMI의 Deep Color 출력
호환 HDMI 모니터와 함께 사용했을 경우, Hi5-Plus에서 출력되는 30-bit의 딥 컬러 RGB 신호에 따라 엄청나게 화려한 색채 표현이 가능합니다.
3G-SDI 지원
Hi5-Plus의 3G-SDI 입력은 매우 고급 신호 표현을 통해 HDMI 출력이 이루어지기 때문에 이미지 품질이 중시되는 RGB 워크 플로우에 적합합니다.
오디오 통합
입력에서 최대 16 채널의 임베디드 SDI 오디오를 지원하며, 출력은 8 채널의 임베디드 HDMI 오디오가 가능합니다. 또한 오디오를 0-7 프레임 지연시켜 출력 비디오와 동기화를 적절히 조절 할 수 있습니다. 2 채널 아날로그 오디오 출력은 오디오를 별도 디스 임베디드하지 않고 외부에서 직접 모니터링 할 수 있습니다.
PsF에서 프로그레시브 변환
HDMI 모니터는 PsF 신호를 기본적으로 지원하지 않지만 많은 전문 제작 회사는 지금도 PsF 형식을 사용하여 작업하고 있습니다. Hi5-Plus는 수신 1080PsF 신호를 1080p로 변환합니다. 이 프로그레시브 신호는 HDMI 모니터와 호환이 있습니다.
기술 사양
포맷
-
- (2K) 2K x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2K x 1080PsF * 23.98, 24, 25, 29.97, 30
- (HD) 1080i 50, 59.94, 60
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080PsF * 23.98, 24, 25, 29.97, 30
- (HD) 720p 50, 59.94, 60
- (SD) 625i
- (SD) 525i
* 참고 : 프로그레시브로 변환
비디오 입력
- 임베디드 오디오를 포함한 3G-SDI
비디오 출력
- 8 채널 임베디드 HDMI 오디오 출력 (MiniConfig에서 설정 가능)
- 8-bit RGB 4 : 4 : 4
- 10-bit YCbCr 4 : 2 : 2
- 12-bit
오디오 입력
선택 가능한 16 채널 SDI 임베디드 오디오
오디오 출력
- 2 채널 RCA (공칭 -10dBV)
외부 치수 / 전원
- 폭 : 117 mm
- 깊이 : 25 mm
- 높이 : 61 mm
- 전원 : + 5VDC, 7.5W 전원 어댑터 (부속품 : DWP-U-R1 )
부속품
- HDMI 케이블 (1m) x 1
- 전원 어댑터 (DWP-U-R1)
※ 본 제품은 RoHs 대응 제품입니다.

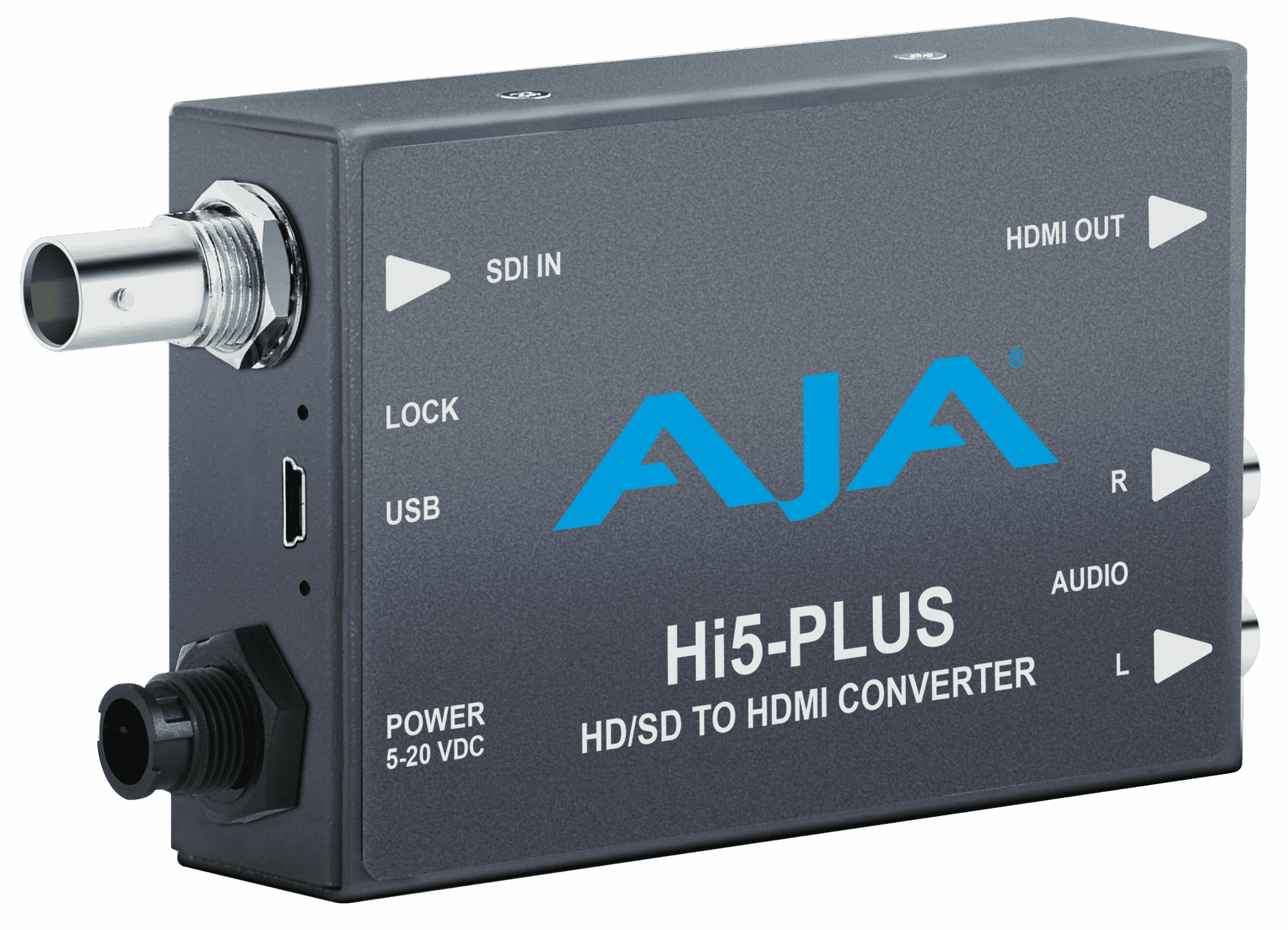

- Hi5-Plus 개요
-
HDMI의 Deep Color 출력
호환 HDMI 모니터와 함께 사용했을 경우, Hi5-Plus에서 출력되는 30-bit의 딥 컬러 RGB 신호에 따라 엄청나게 화려한 색채 표현이 가능합니다.
3G-SDI 지원
Hi5-Plus의 3G-SDI 입력은 매우 고급 신호 표현을 통해 HDMI 출력이 이루어지기 때문에 이미지 품질이 중시되는 RGB 워크 플로우에 적합합니다.
오디오 통합
입력에서 최대 16 채널의 임베디드 SDI 오디오를 지원하며, 출력은 8 채널의 임베디드 HDMI 오디오가 가능합니다. 또한 오디오를 0-7 프레임 지연시켜 출력 비디오와 동기화를 적절히 조절 할 수 있습니다. 2 채널 아날로그 오디오 출력은 오디오를 별도 디스 임베디드하지 않고 외부에서 직접 모니터링 할 수 있습니다.
PsF에서 프로그레시브 변환
HDMI 모니터는 PsF 신호를 기본적으로 지원하지 않지만 많은 전문 제작 회사는 지금도 PsF 형식을 사용하여 작업하고 있습니다. Hi5-Plus는 수신 1080PsF 신호를 1080p로 변환합니다. 이 프로그레시브 신호는 HDMI 모니터와 호환이 있습니다.
- 사양
-
기술 사양
포맷
-
- (2K) 2K x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2K x 1080PsF * 23.98, 24, 25, 29.97, 30
- (HD) 1080i 50, 59.94, 60
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080PsF * 23.98, 24, 25, 29.97, 30
- (HD) 720p 50, 59.94, 60
- (SD) 625i
- (SD) 525i
* 참고 : 프로그레시브로 변환
비디오 입력
- 임베디드 오디오를 포함한 3G-SDI
비디오 출력
- 8 채널 임베디드 HDMI 오디오 출력 (MiniConfig에서 설정 가능)
- 8-bit RGB 4 : 4 : 4
- 10-bit YCbCr 4 : 2 : 2
- 12-bit
오디오 입력
선택 가능한 16 채널 SDI 임베디드 오디오
오디오 출력
- 2 채널 RCA (공칭 -10dBV)
외부 치수 / 전원
- 폭 : 117 mm
- 깊이 : 25 mm
- 높이 : 61 mm
- 전원 : + 5VDC, 7.5W 전원 어댑터 (부속품 : DWP-U-R1 )
부속품
- HDMI 케이블 (1m) x 1
- 전원 어댑터 (DWP-U-R1)
※ 본 제품은 RoHs 대응 제품입니다.
-
범용 전원
모든 AJA 제 미니 컨버터는 세계 각국에 대응 한 플러그를 포함한 범용 전원이 포함되어 있기 때문에 전 세계적으로 사용할 수 있습니다.
소형 휴대용
AJA 제 미니 컨버터는 소형이기 때문에 모니터의 후면과 랙의 후면 또는 카메라 장비에 직접 설치하여 사용할 수 있습니다. 전원 커넥터의 잠금이 실수로 분리하지 않습니다. 또한 옵션의 P-TAP 전원 케이블을 사용하면 떨어진 장소에서 배터리 전원을 얻을 수 있습니다.
AJA 퀄리티 – 보증
AJA의 컨버터는 최고의 품질과 최고의 신뢰성으로 높은 평가를 받고 있습니다.
모든 AJA 하드웨어에 적용되는 엄격한 기준에 맞춰 구축 된 미니 컨버터는 세계 최고 수준의 지원 네트워크와 5 년간의 워런티로 지원되고 있습니다.
AJA Mini-Matrix
AJA 미니 변환기의 전체 라인업에 대한 정보가 iOS의 모바일 앱으로 이용할 수있게되었습니다. 이 응용 프로그램을 이용하면 고객의 요구에 맞는 컨버터를 우리의 다양한 미니 컨버터 제품 라인업 중에서 찾을 수 있도록합니다.
각 제품은 메인 AJA Web 사이트에 링크되어 있기 때문에 여기에서 자세한 내용을 확인할 수 있습니다. 또한 제품 정보를 응용 프로그램에서 직접 이메일을 보낼 수 있습니다. iPad 및 iPhone 용이 AJA Mini Matrix 응용 프로그램은 무료이며 Apple iTunes 스토어에서 이용하실 수 있습니다.
