Corvid Ultra™
유례없는 실시간 4K
Corvid Ultra는 4K 워크 플로우와 같은 성능이 중요시되는 광대역 애플리케이션 용으로 설계된 제품입니다.
내장 가속 기능 어떤 크기로 확장 가능한 TruScale ™ 2 개의 확장 베이에 의해 모든 워크 플로우의 특정 요구 사항을 충족합니다.
강력한 처리 능력
AJA의 Developer Program (개발) 파트너로 설계된 Corvid Ultra는 전례없는 처리 능력을 OEM 제품으로 제공합니다. 빠른 8 x PCIe 2.0 호스트 연결을 통해 각 방향으로 2500+ MB / s의 데이터 전송 속도를 제공하며, 이미지 처리는 까다로운 애플리케이션을위한 풀 컬러 공간 변환을 최대 16-bit RGB 색상 심도로 합니다.
TruScale ™

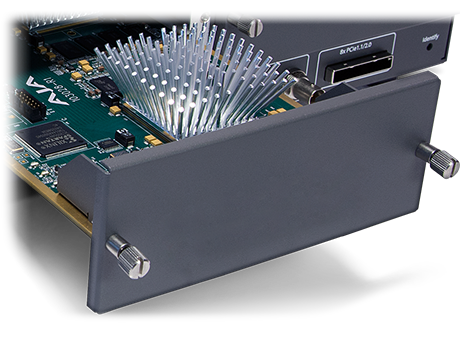

AJA의 TruScale ™ 기술을 통해 원하는 크기로 잘라 가능한 고품질의 이미지 스케일링을 제공합니다. Corvid Ultra는 어떤 크기든지 빠르게 캡처 작은 크기의 Web 비디오에서 5K 해상도의 이미지까지 가능한 최고의 품질을 유지하면서 모든 해상도로 스케일링하는 것이 가능합니다.
하이 프레임 레이트에 대응
SD에서 4K 비디오 포맷에서 초당 60 프레임까지의 프레임 속도를 지원합니다.
RAW 워크 플로우

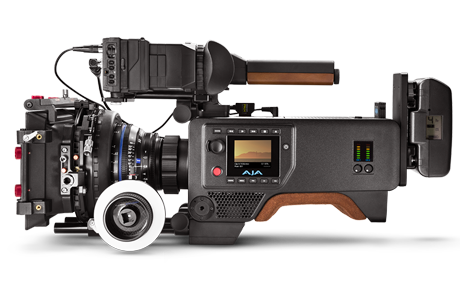

AJA의 4K / UltraHD 프로덕션 카메라 CION를 사용하면 최대 120fps의 4K RAW 워크 플로우를 강력하게 온보드 디베이야합니다. 스포츠 등 움직임이 빠른 동작에 적합합니다.
광범위한 연결성
4K, 2K, HD, 기타 어떤 조합으로도 Corvid Ultra는 영상, 음성 및 데이터 연결을 수반하는 다양한 워크 플로우에 쉽게 연결할 수 있습니다. 2RU 크기에서 어떤 장소에도 Corvid Ultra의 성능을 통합 할 수 있습니다.
기술 사양
비디오 포맷
SD
- 525i 29.97
- 625i 25
HD
- 720P 50, 59.94, 60
- 1080i 25 29.97 30
- 1080PsF 23.98, 24, 25, 29.97, 30
- 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
2K
- 2048 x 1080P 23.98, 24, 25, 29.97, 30, 50 and 60
- 2048 x 1080PsF 23.98 24
- 2048 x 1556PsF 23.98, 24, 25
4K
- 3840x2160P 23.98, 24, 25, 29.97, 30, 48, 50, 59.94, 60
- 3840x2160PsF 23.98 24
- 4096x2160P 23.98, 24, 25, 29.97, 30. 50, 59.94, 60
- 4096x2160PsF 23.98 24
픽셀 포맷
8-bit
- YCbCr 4 : 2 : 2
- RGB
- RGBA
10-bit
- YCbCr 4 : 2 : 2
- RGB
- RGBA
12-bit
- YCbCr 4 : 2 : 2
- RGB
- RGBA
- XYZ
- XYZA
16-bit
- RGB
- RGBA
16-bit 하프 플로트 (부동 소수점)
- RGB
- RGBA
비디오 입력
- 3G / SD / HD SDI, SMPTE-259 / 292 / 296 / 424, 8-bit 또는 10-bit
- Single Link 4 : 2 : 2 또는 4 : 4 : 4 (1 x BNC)
- Dual Link HD 4 : 4 : 4 (2 x BNC)
- 4K / QuadHD 4 : 4 : 4 (4 x BNC)
- Canon C500 RAW 데이터
비디오 출력
- 3G / SD / HD SDI, SMPTE-259 / 292 / 296 / 424,8-bit 또는 10-bit
- Single Link 4 : 2 : 2 또는 4 : 4 : 4 (1 x BNC)
- Dual Link HD 4 : 4 : 4 (2 x BNC)
- 4K / QuadHD 4 : 4 : 4 (4 x BNC)
- HDMI v1.4,30 / 36-bit / 픽셀 RGB 또는 YUV, 2.25Gbps, SD, HD, 1080p-50 / 60, 4K, 2K 스테레오 스코픽 (풀 사이즈 HDMI)
오디오 입력
- 16 채널 24-bit SDI 임베디드, 48kHz 동기화
- 16 채널 24-bit AES / EBU, 48kHz 동기화 (8 x BNC)
오디오 출력
- 헤드폰 잭 x 1 (3.5mm 스테레오 TRS)
레퍼런스 입력
- 레퍼런스 입력 x 1 (BNC 커넥터 아날로그 블랙 버스트)
타임 코드
- LTC x 1 (BNC 커넥터, 0.5 ~ 4.5Vpp)
머신 컨트롤
- RS-422, Sony 9 핀 프로토콜
- 9 핀 D 커넥터의 핀 배열 (아래 표) :
| 1 | GND |
| 2 | RX- |
| 3 | TX + |
| 4 | GND |
| 5 | No Collection |
| 6 | GND |
| 7 | RX + |
| 8 | TX- |
| 9 | GND |
| Shell | GND |
호스트 연결
- 8 레인 PCIe 2.0
- 3m 인터커넥트 케이블
- 2500+ MB / sec (양방향)
확장 슬롯
- AJA TruScale ™ 옵션 카드
프로세싱
- 4 개의 캡처 프레임 스토어
- 4 개의 재생 프레임 스토어
- 8 가지 색상 공간 변환기 (고정밀도)
- 4 개의 1D의 LUT (12-bit)
- 4 개의 디베 귀걸이 위젯
임의 스케일링
- 고급 스케일링 기능 (해상도와 화면 비율의 변경 등)
- 표준 포맷 이외에도 대응
- 실시간 성능을 TruScale ™ 하드웨어 옵션 카드
- 빵이나 스캔에 대한 각 키 프레임 컨트롤
외부 치수 / 중량 / 전원 / 환경
- 폭 : 17.25 인치 (43.8cm) 표준 19 인치 랙에 대응
- 높이 : 3.375 인치 (8.57cm) 2 랙 유닛 (2RU)
- 깊이 : 11.625 인치 (29.5cm) 커넥터를 포함

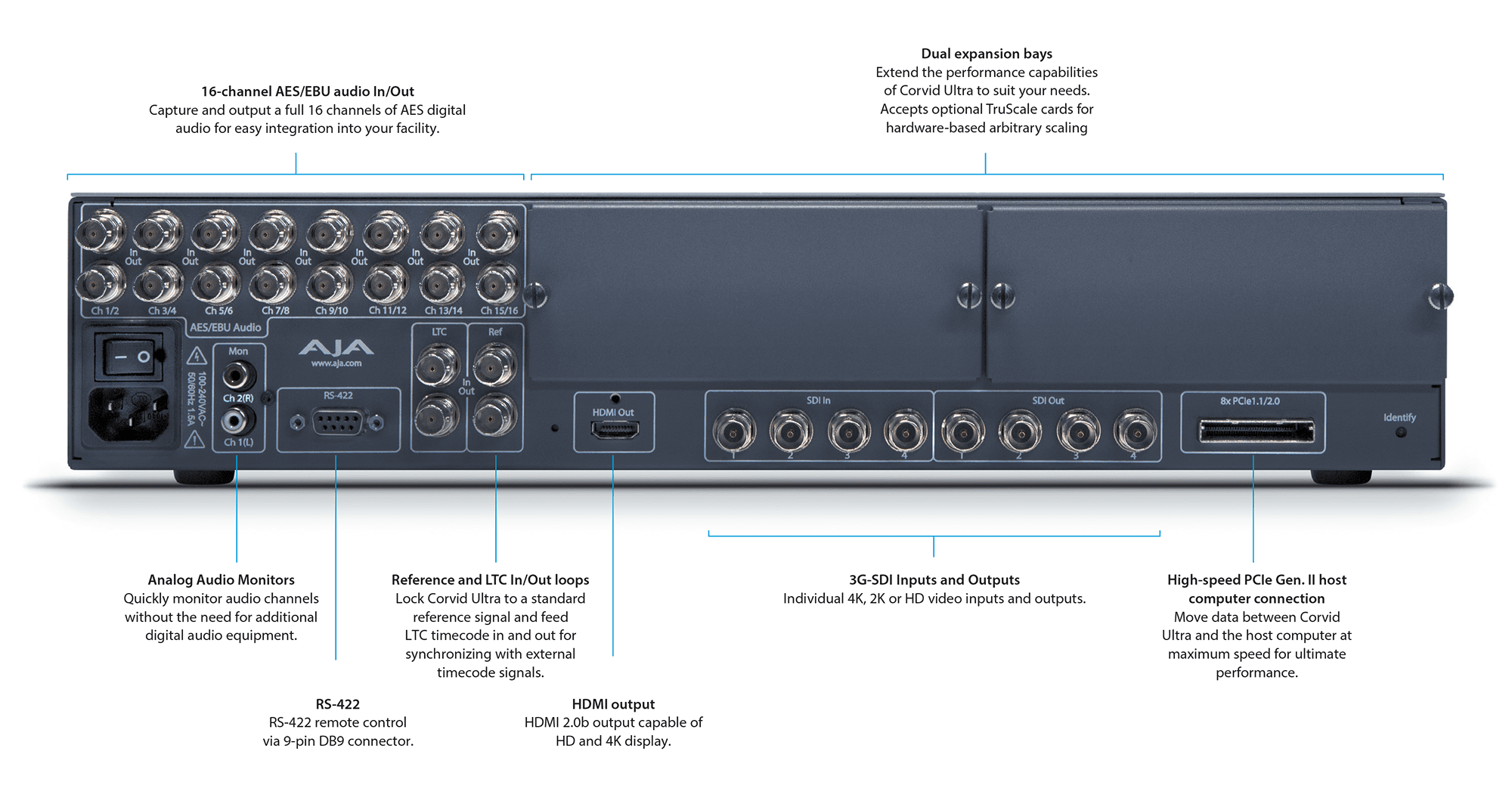

Corvid Ultra 뒷면
