OG-FiDO-4 Family
4채널 openGear SDI/LC 파이버 컨버터
소개
OG-FiDO-4 제품군은 방송, 제작, 스포츠, 라이브 이벤트, 교회, 캠퍼스 설치 및 프로 AV 인프라를 위한 고밀도 4채널 SDI 및 광섬유 변환을 제공합니다. 카메라 수가 증가하고 SDI 케이블 길이가 길어짐에 따라 더 높은 광섬유 밀도가 요구되는 애플리케이션을 위해 설계된 OG-FiDO-4는 단일 openGear 프레임에서 최대 40개의 독립적인 SDI/광섬유 채널을 지원합니다.
OG-FiDO-4 제품군은 공통된 4채널 아키텍처를 기반으로 12G-SDI 싱글 모드, 3G-SDI 싱글 모드 및 3G-SDI 멀티 모드 LC 광섬유에 대해 9가지 구성 옵션을 제공합니다. 각 설치 환경의 신호 방향 및 광섬유 요구 사항에 맞춰 4채널 송신, 4채널 수신 또는 2채널 송신/2채널 수신 모델 중에서 선택할 수 있습니다.
4개의 SDI BNC 연결은 모두 독립적이고 완벽하게 절연되어 있어 서로 다른 SDI 데이터 전송 속도를 동시에 전송할 수 있습니다. 자동 데이터 전송 속도 감지 및 리클럭킹 기능은 신호 무결성을 유지하는 데 도움을 주며, HDR 메타데이터를 포함한 SDI 보조 데이터는 신호 경로를 통해 투명하게 전달됩니다. openGear DashBoard 소프트웨어를 통한 원격 모니터링은 중앙 집중식으로 운영 상황을 파악할 수 있도록 지원하며, 내장된 입력 신호 표시 및 SMPTE 잠금 LED를 통해 현장에서 신속하게 상태를 확인할 수 있습니다.
OG-FiDO-4 제품군 특징
- 4개의 독립적이고 완전히 격리된 SDI 채널
- 하나의 openGear 프레임에 최대 40개의 SDI/광섬유 채널 지원
- 공통된 4채널 아키텍처에서 파생된 9가지 구성
- 12G-SDI 및 3G-SDI 모델 옵션
- 단일 모드 및 다중 모드 LC 광섬유 구성
- 4채널 송신, 4채널 수신 및 2Tx/2Rx 구성
- 서로 다른 SDI 데이터 전송 속도를 동시에 전송할 수 있습니다.
- 자동 SDI 데이터 전송률 감지 및 리클럭킹
- HDR(고화질 범위) 비디오 지원
- SDI 보조 데이터의 통과
- 광섬유를 통한 ASI 신호 전송을 지원합니다.
- openGear DashBoard 소프트웨어를 통한 원격 모니터링
- 입력 존재 및 입력 SMPTE 잠금 LED

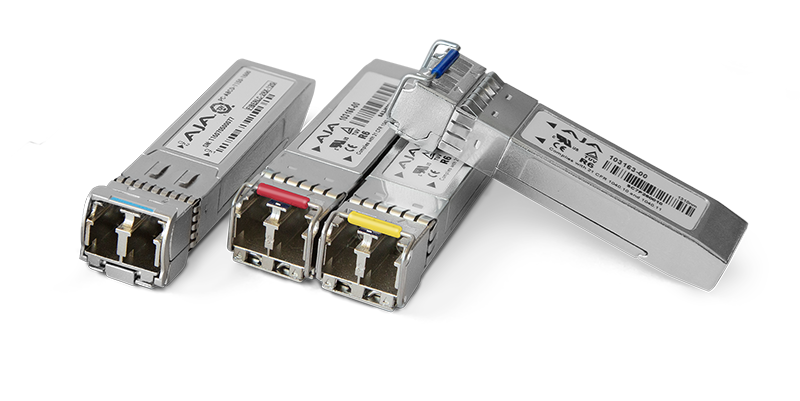

- 현재 AJA FIBERLC TX 및 RX SFP 모듈과 호환됩니다.
- 핫스왑 가능
- 후면 I/O 카드 포함
- 카드당 openGear 프레임 슬롯 2개가 필요합니다.
- 최대 전력 소비량 8.0와트
- 5년 보증

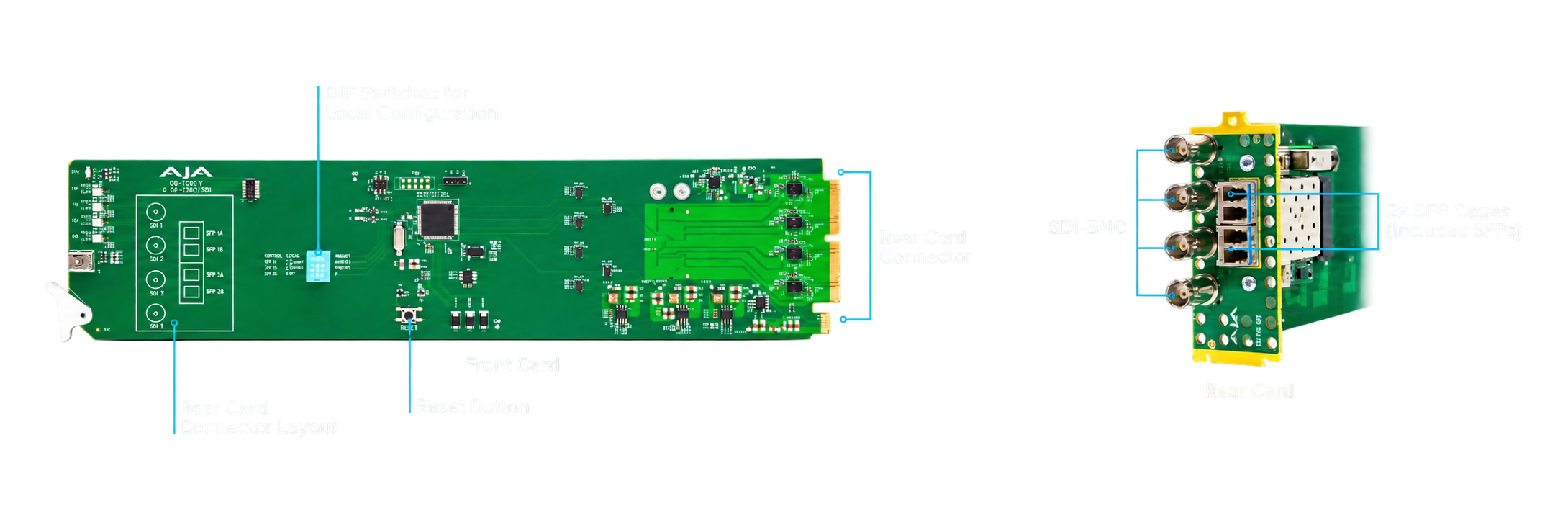

OG-FiDO-4 가족 연결
4개의 독립채널. 9가지 구성

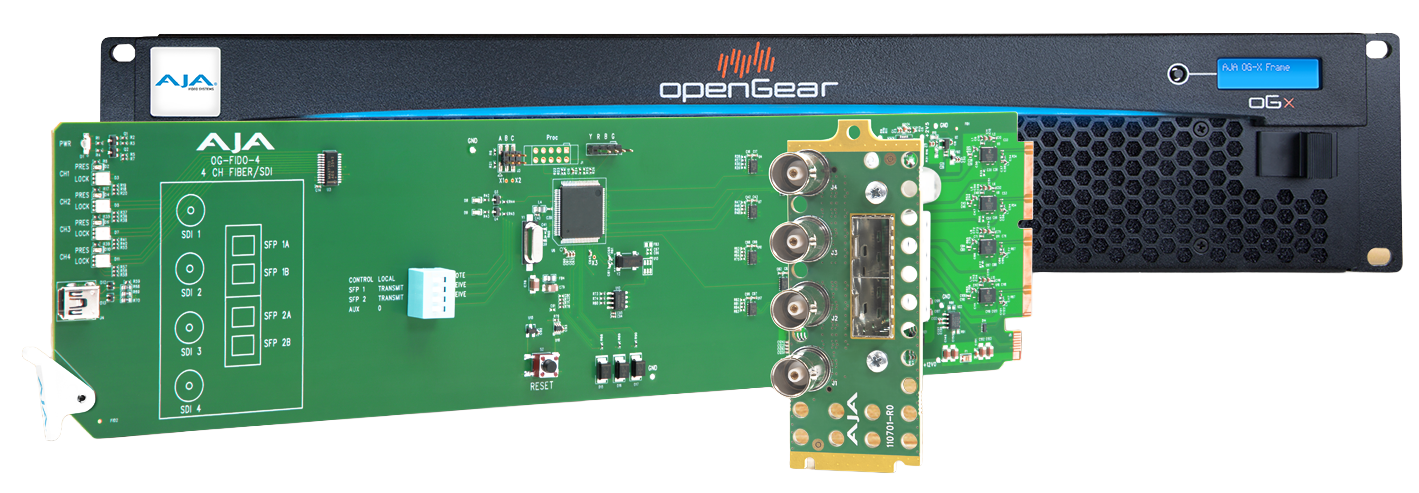

OG-FiDO-4 아키텍처는 4개의 독립적인 SDI BNC 연결과 4개의 광섬유 채널을 컴팩트한 2슬롯 openGear 디자인에 결합하여 9가지 광섬유 구성을 구현합니다. 이 공통 하드웨어 아키텍처는 고밀도 광섬유 전송 시스템을 구축하는 데 일관된 접근 방식을 제공하면서, 각 카드 구성을 신호 경로의 요구 사항에 맞게 조정할 수 있도록 합니다.
OG-FiDO-4 제품군 – 개별 제품 구성
12G 싱글 모드 구성
고밀도 4채널 12G-SDI 전송을 단일 모드 LC 광섬유를 통해 구현합니다.
OG-FiDO-4T-12G
- 4채널 12G-SDI-싱글모드 LC 광섬유 송신기
- 미국 권장 소비자가격 2695달러

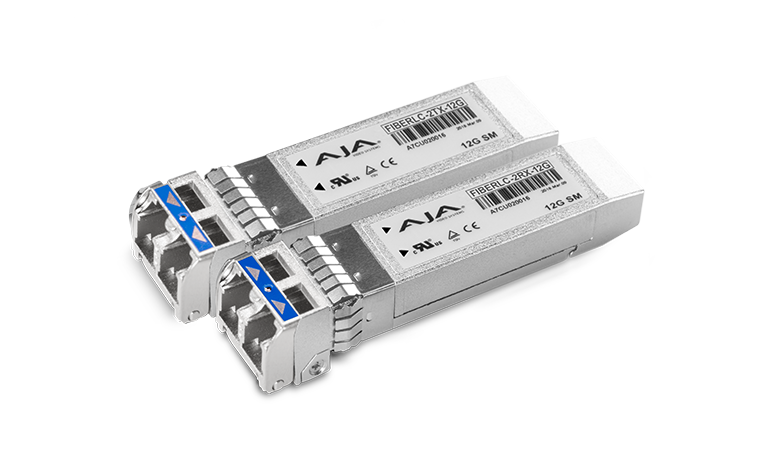

- 두 개의 AJA FIBERLC-2TX-12G SFP 모듈을 사용하여 4개의 독립적인 12G-SDI-광섬유 전송 경로를 제공합니다.
OG-FiDO-4R-12G
- 4채널 싱글모드 LC 광섬유-12G-SDI 수신기
- 미국 권장 소비자가격 2695달러
- 두 개의 AJA FIBERLC-2RX-12G SFP 모듈을 사용하여 4개의 독립적인 광섬유-12G-SDI 수신 경로를 제공합니다.
OG-FiDO-4X-12G
- 4채널 12G-SDI / 싱글모드 LC 광섬유, 송신 2개 / 수신 2개
- 미국 권장 소비자가격 2695달러
- FIBERLC-2TX-12G 1개와 FIBERLC-2RX-12G 1개를 사용하여 단일 카드에 12G-SDI-광섬유 송신 경로 2개와 광섬유-12G-SDI 수신 경로 2개를 결합하여 양방향 변환을 동시에 수행합니다.
3G 싱글 모드 구성
단일 모드 LC 광섬유를 통한 4채널 3G-SDI 전송.
OG-FiDO-4T
- 4채널 3G-SDI-싱글모드 LC 광섬유 송신기
- 미국 권장 소비자가격 2295달러
- 두 개의 AJA FIBERLC-2-TX SFP 모듈을 사용하여 4개의 독립적인 3G-SDI-광섬유 전송 경로를 제공합니다.
OG-FiDO-4R
- 4채널 싱글모드 LC 광섬유-3G-SDI 수신기
- 미국 권장 소비자가격 2295달러
- 두 개의 AJA FIBERLC-2-RX SFP 모듈을 사용하여 4개의 독립적인 광섬유-3G-SDI 수신 경로를 제공합니다.
OG-FiDO-4X
- 4채널 3G-SDI / 싱글모드 LC 광섬유, 송신 2개 / 수신 2개
- 미국 권장 소비자가격 2295달러
- FIBERLC-2-TX 하나와 FIBERLC-2-RX 하나를 사용하여 두 개의 3G-SDI-광섬유 송신 경로와 두 개의 광섬유-3G-SDI 수신 경로를 결합하여 양방향 변환을 동시에 수행합니다.

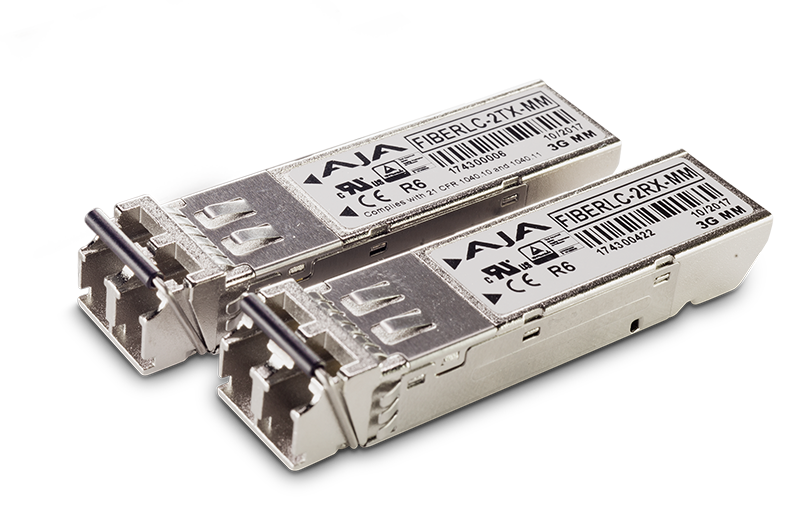

3G 멀티 모드 구성
멀티모드 LC 광섬유를 사용하는 설치를 위한 4채널 3G-SDI 전송.
OG-FiDO-4T-MM
- 4채널 3G-SDI-멀티모드 LC 광섬유 송신기
- 미국 권장 소비자가격 2695달러
- 두 개의 AJA FIBERLC-2TX-MM SFP 모듈을 사용하여 4개의 독립적인 3G-SDI-광섬유 전송 경로를 제공합니다.
OG-FiDO-4R-MM
- 4채널 멀티모드 LC 광섬유-3G-SDI 수신기
- 미국 권장 소비자가격 2695달러
- 두 개의 AJA FIBERLC-2RX-MM SFP 모듈을 사용하여 4개의 독립적인 광섬유-3G-SDI 수신 경로를 제공합니다.
OG-FiDO-4X-MM
- 4채널 3G-SDI / 멀티모드 LC 광섬유, 송신 2개 / 수신 2개
- 미국 권장 소비자가격 2695달러
- FIBERLC-2TX-MM 1개와 FIBERLC-2RX-MM 1개를 사용하여 멀티모드 LC 광섬유를 통해 두 개의 3G-SDI-광섬유 송신 경로와 두 개의 광섬유-3G-SDI 수신 경로를 결합하여 양방향 변환을 동시에 수행합니다.
워크플로우

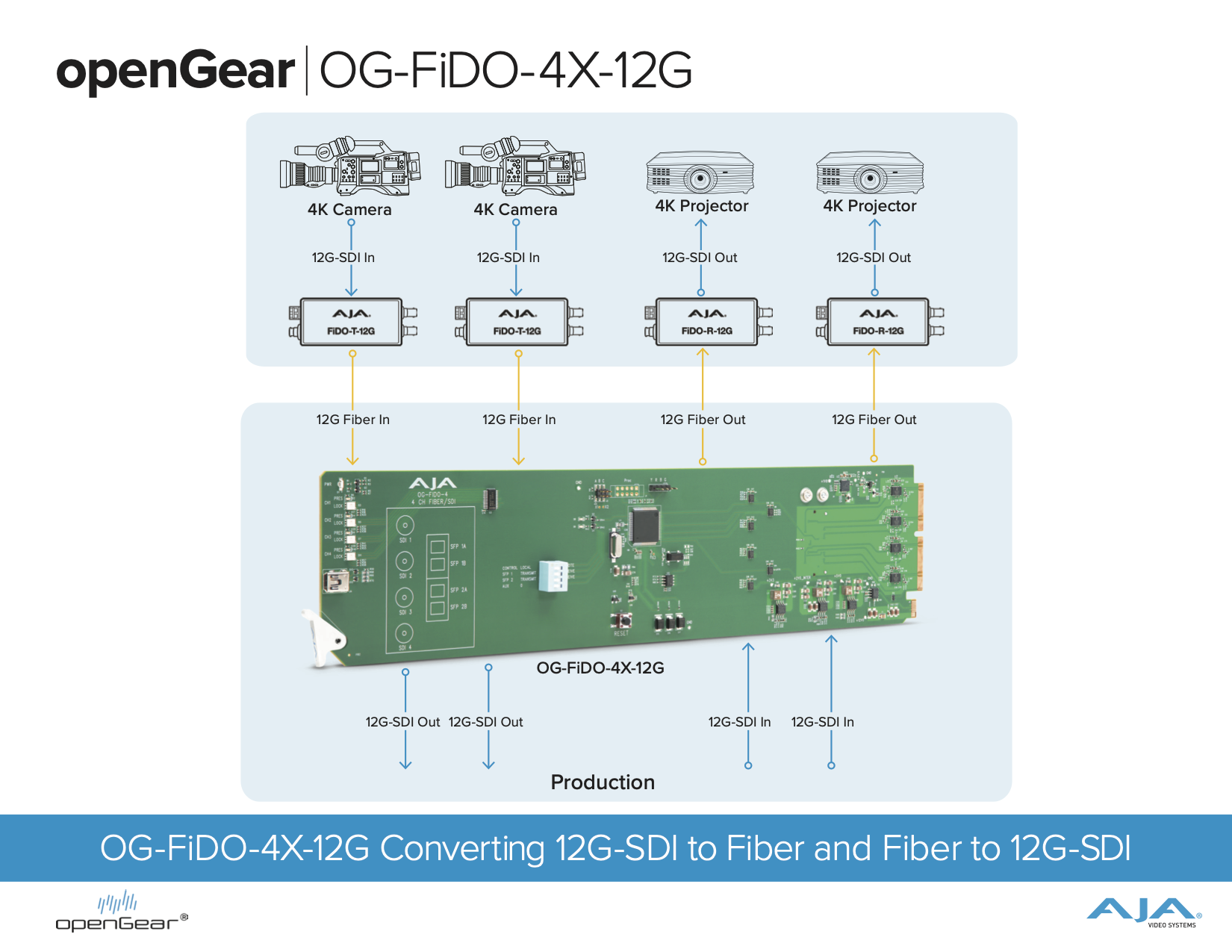

OG-FiDO-4X-12G — 양방향 12G-SDI 및 광섬유 전송
프로덕션 워크플로우에서는 신호가 동일한 광섬유 인프라를 통해 양방향으로 이동해야 하는 경우가 많습니다. OG-FiDO-4X-12G는 하나의 openGear 카드에 두 개의 송신 채널과 두 개의 수신 채널을 결합하여 동시 양방향 변환을 위한 네 개의 독립적인 신호 경로를 제공합니다.
이 워크플로우에서는 두 개의 12G-SDI 카메라 신호가 광섬유로 변환되어 프로덕션 환경으로 전송되고, 동시에 두 개의 12G-SDI 프로덕션 출력도 광섬유로 변환되어 원격 4K 프로젝터로 전달됩니다. 각 엔드포인트에서 AJA FiDO 미니 컨버터는 해당 SDI/광섬유 변환을 제공합니다. 2 Tx / 2 Rx 구성은 양방향 신호를 하나의 2슬롯 openGear 카드에 통합하여 양방향 12G-SDI 광섬유 전송을 간소화하고 프로덕션 환경 내 채널 밀도를 높입니다.

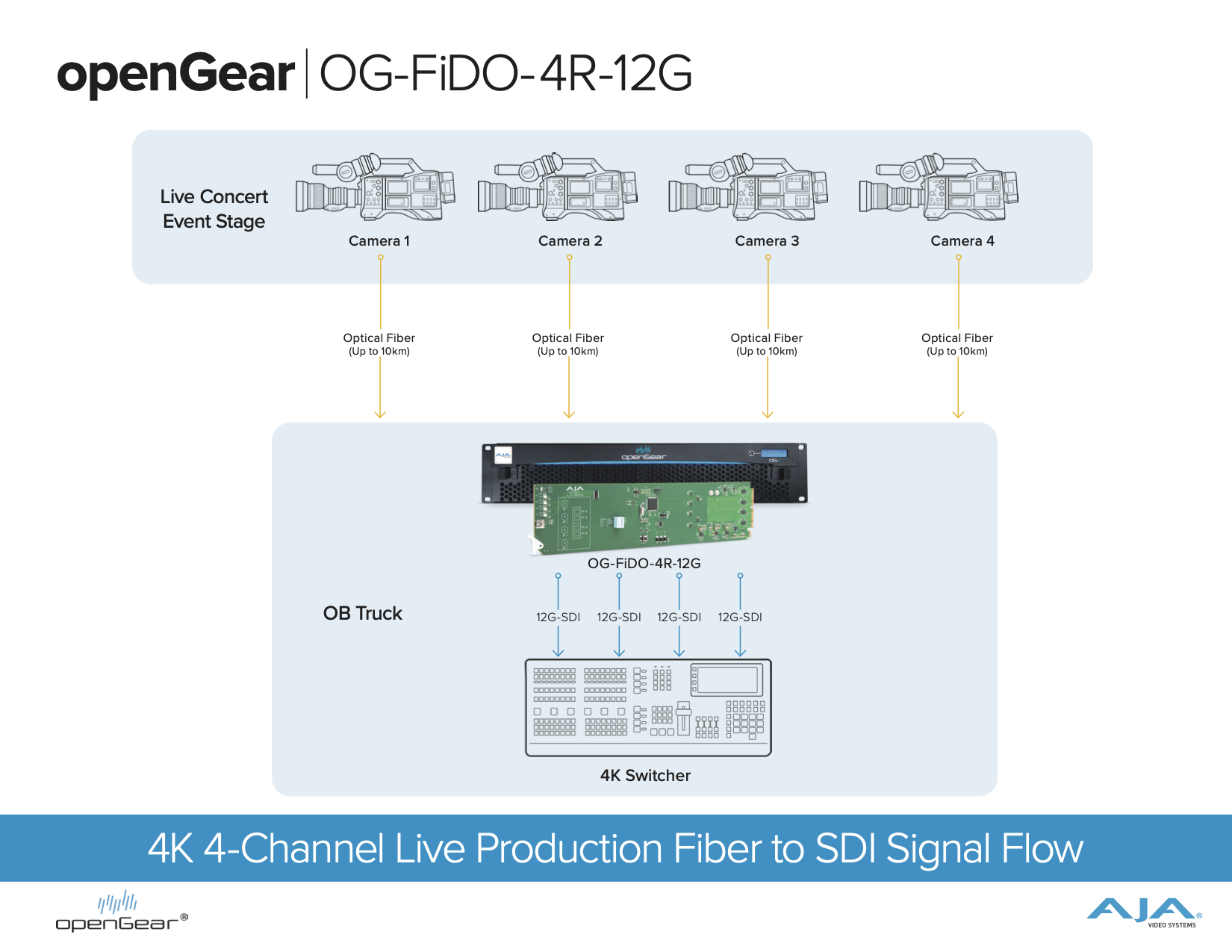

OG-FiDO-4R-12G — 카메라 영상을 제작 현장으로 전송
대규모 생방송 제작의 경우, 카메라를 구리 SDI 케이블의 실질적인 도달 범위를 훨씬 넘어선 곳에 배치해야 할 수 있습니다. 이 워크플로우에서는 생방송 행사 무대에서 나오는 4개의 12G-SDI 카메라 신호를 단일 모드 광섬유를 통해 최대 10km(32,808피트) 거리까지 전송합니다. OB 트럭에 설치된 OG-FiDO-4R-12G는 4개의 광 신호를 모두 수신하여 제작 스위처에 공급할 독립적인 12G-SDI 출력으로 변환합니다. 단일 카드에 탑재된 4개의 수신 채널은 비압축 12G-SDI 신호 품질을 유지하면서 원격 카메라 영상을 제작 현장으로 전송할 수 있는 고밀도 솔루션을 제공합니다.
HDR 패스스루 지원
HDR(High Dynamic Range)은 SDR(Standard Dynamic Range) 신호보다 더 넓고 풍부한 색상 범위, 훨씬 밝은 흰색, 그리고 훨씬 더 깊고 어두운 검은색을 표현할 수 있는 기술입니다. 이를 통해 영상은 더욱 역동적으로 보이며, 시청자에게 자연스럽고 생생한 색감을 전달할 수 있습니다.
openGear 호환성
openGear 표준은 AJA 카드가 인증된 openGear 파트너사의 다른 openGear 제품과 호환되도록 보장합니다. 지속적으로 제품군을 확장하고 있는 openGear는 전문가용 랙프레임 솔루션의 표준입니다.

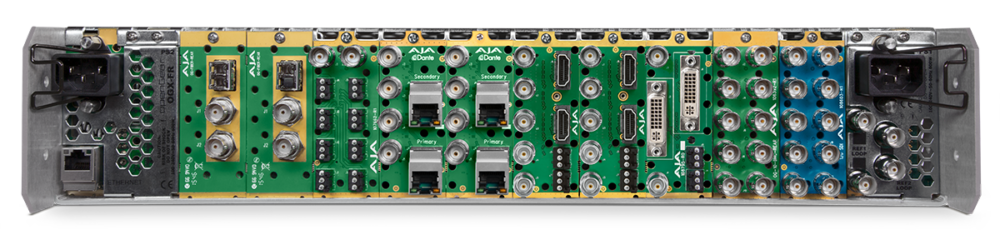

유연한 I/O
모듈식 후면 패널을 통해 카드별로 사용자 지정 I/O 연결을 설정할 수 있습니다(개별 카드에 포함됨).
안전장치
선택 사양인 이중화 전원 공급 장치는 주 전원 공급 장치 고장 시 보조 전원을 제공합니다.
대시보드 소프트웨어
Ross DashBoard 소프트웨어는 macOS, Windows 및 Linux에서 openGear 카드를 빠르고 편리하게 구성할 수 있도록 지원합니다.
업계 최고의 지원
AJA의 기술 지원은 업계 최고 수준으로 인정받고 있으며, 모든 AJA 고객께서 이용하실 수 있습니다. Io Xpand의 설치, 설정, 작동과 관련된 어떤 부분에 대한 도움이 필요하시거나 기술적 문제가 발생할 경우, AJA 지원팀이 고객님과 협력하여 문제를 해결하고 정상적으로 작동할 수 있도록 도와드리겠습니다.
Io Xpand는 2년이라는 넉넉한 보증 기간이 적용됩니다. 제품 자체의 보증 조건에 대한 자세한 내용은 제품 설명서를 참조해 주시기 바랍니다.
기술 사양
| OG-FiDO-4T-12G | • 비디오 형식 • 270Mbps - 12Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 4채널 독립형 12G-SDI BNC 커넥터, SMPTE 259/292/424/2081/2082 • 비디오 출력 디지털 • 4채널 독립형 12G-SDI 싱글 모드 LC 광섬유 커넥터, SMPTE 297/259/292/424/2081/2082 • 공칭 파장: 송신 1260nm(최소), 1310nm(일반), 1360nm(최대) • 광 출력: -5dBm(최소), 0.5dBm(최대) • 소멸 비율: 3.5 (분) • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.967Gbps, 2.970Gbps, 5.934Gbps, 5.940Gbps, 11.868Gbps, 11.880Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4R-12G | • 비디오 형식 • 270Mbps - 12Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 4채널 독립형 12G-SDI 싱글 모드 LC 광섬유 커넥터, SMPTE 297/259/292/424/2081/2082 • 공칭 파장: 수신 파장 1260nm(최소), 1620nm(최대) • 광 감도: 12Gbps의 경우 -9dBm(최대), 270Mbps, 1.5Gbps, 3Gbps 및 6Gbps의 경우 -10dBm(최대) • 과부하 전력: -2dBm(최소) • 비디오 출력 디지털 • 4채널 독립형 12G-SDI BNC 출력, SMPTE 259/292/424/2081/2082 • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.967Gbps, 2.970Gbps, 5.934Gbps, 5.940Gbps, 11.868Gbps, 11.880Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4X-12G | • 비디오 형식 • 270Mbps - 12Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 2채널 독립형 12G-SDI BNC 커넥터, SMPTE 259/292/424/2081/2082 • 2채널 독립형 12G-SDI 싱글 모드 LC 광섬유 커넥터, SMPTE 297/259/292/424/2081/2082 • 공칭 파장: 수신 파장 1260nm(최소), 1620nm(최대) • 광 감도: 12Gbps의 경우 -9dBm(최대), 270Mbps, 1.5Gbps, 3Gbps 및 6Gbps의 경우 -10dBm(최대) • 과부하 전력: -2dBm(최소) • 비디오 출력 디지털 • 2채널 독립형 12G-SDI BNC 출력, SMPTE 259/292/424/2081/2082 • 2채널 독립형 12G-SDI 싱글 모드 LC 광섬유 커넥터, SMPTE 297/259/292/424/2081/2082 • 공칭 파장: 송신 1260nm(최소), 1310nm(일반), 1360nm(최대) • 광 출력: -5dBm(최소), 0.5dBm(최대) • 소멸 비율: 3.5 (분) • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.967Gbps, 2.970Gbps, 5.934Gbps, 5.940Gbps, 11.868Gbps, 11.880Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4T | • 비디오 형식 • 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 4채널 독립형 3G-SDI BNC 입력, SMPTE 259/292/424 • 비디오 출력 디지털 • 4채널 독립형 싱글모드 LC 광섬유 출력, SMPTE 297 • 공칭 파장: 1310 nm • 광 출력: -5dBm(최소), 0dBm(최대) • 소멸비: 7.5dB (일반) • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4R | • 비디오 형식 • 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 4채널 독립형 단일 모드 LC 광섬유 입력, SMPTE 297 • 공칭 파장: 1260 - 1620 nm • 광학 감도: -18dBm (최대) • 과부하 전력: -3dBm(최소) • 비디오 출력 디지털 • 4채널 독립형 3G-SDI BNC 출력, SMPTE 259/292/424 • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4X | • 비디오 형식 • 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 2채널 독립형 3G-SDI BNC 입력, SMPTE 259/292/424 • 2채널 독립형 단일 모드 LC 광섬유 입력, SMPTE 297 • 공칭 파장: 1260 - 1620 nm • 광학 감도: -18dBm (최대) • 과부하 전력: -3dBm(최소) • 비디오 출력 디지털 • 2채널 독립형 3G-SDI BNC 출력, SMPTE 259/292/424 • 2채널 독립형 싱글모드 LC 광섬유 출력, SMPTE 297 • 공칭 파장: 1310 nm • 광 출력: -5dBm(최소), 0dBm(최대) • 소멸비: 7.5dB (일반) • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4T-MM | • 비디오 형식 • 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 4채널 독립형 3G-SDI BNC 입력, SMPTE 259/292/424 • 비디오 출력 디지털 • 4채널 독립형 멀티모드 LC 광섬유 출력, SMPTE 297 • 공칭 파장: 850 nm • 광 출력: -7dBm(최소), -2dBm(최대) • 소멸비: 7.5dB (일반) • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4R-MM | • 비디오 형식 • 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 4채널 독립형 멀티모드 LC 광섬유 입력, SMPTE 297 • 공칭 파장: 850 nm • 광학 감도: 0dBm(최소), -15dBm(최대) • 과부하 전력: -3dBm(최소) • 비디오 출력 디지털 • 4채널 독립형 3G-SDI BNC 출력, SMPTE 259/292/424 • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4X-MM | • 비디오 형식 • 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI) • 비디오 입력 디지털 • 2채널 독립형 3G-SDI BNC 입력, SMPTE 259/292/424 • 2채널 독립형 멀티모드 LC 광섬유 입력, SMPTE 297 • 공칭 파장: 850 nm • 광학 감도: 0dBm(최소), -15dBm(최대) • 과부하 전력: -3dBm(최소) • 비디오 출력 디지털 • 2채널 독립형 3G-SDI BNC 출력, SMPTE 259/292/424 • 2채널 독립형 멀티모드 LC 광섬유 출력, SMPTE 297 • 공칭 파장: 850 nm • 광 출력: -7dBm(최소), -2dBm(최대) • 소멸비: 7.5dB (일반) • 리클러킹 • 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택 • 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다. |
| OG-FiDO-4 제품군, 사용자 인터페이스 | • Windows, macOS 또는 Linux에서 사용 가능한 openGear DashBoard 네트워크 제어 소프트웨어 |
| OG-FiDO-4 제품군, 크기 (W x D x H) | • openGear 표준 폼 팩터, 전면 슬롯 및 후면 카드 슬롯 • 카드 한 장당 두 개의 슬롯이 필요합니다. |
| OG-FiDO-4 제품군, 무게 | • 0.3 kg |
| OG-FiDO-4 제품군, 전원 | • openGear 프레임 호환, 카드당 최대 8.0W |
| OG-FiDO-4 제품군, 환경 | • 작동 온도 : 0 ℃ ~ 40 ℃ • 보관 온도 : -40 ℃ ~ 60 ℃ • 상대 습도 : 10 % ~ 90 % (비 응축) • 작동 고도 : 3,000m 미만 |
- 사양
-
기술 사양
OG-FiDO-4T-12G • 비디오 형식
• 270Mbps - 12Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 4채널 독립형 12G-SDI BNC 커넥터, SMPTE 259/292/424/2081/2082
• 비디오 출력 디지털
• 4채널 독립형 12G-SDI 싱글 모드 LC 광섬유 커넥터, SMPTE 297/259/292/424/2081/2082
• 공칭 파장: 송신 1260nm(최소), 1310nm(일반), 1360nm(최대)
• 광 출력: -5dBm(최소), 0.5dBm(최대)
• 소멸 비율: 3.5 (분)
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.967Gbps, 2.970Gbps, 5.934Gbps, 5.940Gbps, 11.868Gbps, 11.880Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4R-12G • 비디오 형식
• 270Mbps - 12Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 4채널 독립형 12G-SDI 싱글 모드 LC 광섬유 커넥터, SMPTE 297/259/292/424/2081/2082
• 공칭 파장: 수신 파장 1260nm(최소), 1620nm(최대)
• 광 감도: 12Gbps의 경우 -9dBm(최대), 270Mbps, 1.5Gbps, 3Gbps 및 6Gbps의 경우 -10dBm(최대)
• 과부하 전력: -2dBm(최소)
• 비디오 출력 디지털
• 4채널 독립형 12G-SDI BNC 출력, SMPTE 259/292/424/2081/2082
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.967Gbps, 2.970Gbps, 5.934Gbps, 5.940Gbps, 11.868Gbps, 11.880Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4X-12G • 비디오 형식
• 270Mbps - 12Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 2채널 독립형 12G-SDI BNC 커넥터, SMPTE 259/292/424/2081/2082
• 2채널 독립형 12G-SDI 싱글 모드 LC 광섬유 커넥터, SMPTE 297/259/292/424/2081/2082
• 공칭 파장: 수신 파장 1260nm(최소), 1620nm(최대)
• 광 감도: 12Gbps의 경우 -9dBm(최대), 270Mbps, 1.5Gbps, 3Gbps 및 6Gbps의 경우 -10dBm(최대)
• 과부하 전력: -2dBm(최소)
• 비디오 출력 디지털
• 2채널 독립형 12G-SDI BNC 출력, SMPTE 259/292/424/2081/2082
• 2채널 독립형 12G-SDI 싱글 모드 LC 광섬유 커넥터, SMPTE 297/259/292/424/2081/2082
• 공칭 파장: 송신 1260nm(최소), 1310nm(일반), 1360nm(최대)
• 광 출력: -5dBm(최소), 0.5dBm(최대)
• 소멸 비율: 3.5 (분)
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.967Gbps, 2.970Gbps, 5.934Gbps, 5.940Gbps, 11.868Gbps, 11.880Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4T • 비디오 형식
• 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 4채널 독립형 3G-SDI BNC 입력, SMPTE 259/292/424
• 비디오 출력 디지털
• 4채널 독립형 싱글모드 LC 광섬유 출력, SMPTE 297
• 공칭 파장: 1310 nm
• 광 출력: -5dBm(최소), 0dBm(최대)
• 소멸비: 7.5dB (일반)
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4R • 비디오 형식
• 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 4채널 독립형 단일 모드 LC 광섬유 입력, SMPTE 297
• 공칭 파장: 1260 - 1620 nm
• 광학 감도: -18dBm (최대)
• 과부하 전력: -3dBm(최소)
• 비디오 출력 디지털
• 4채널 독립형 3G-SDI BNC 출력, SMPTE 259/292/424
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4X • 비디오 형식
• 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 2채널 독립형 3G-SDI BNC 입력, SMPTE 259/292/424
• 2채널 독립형 단일 모드 LC 광섬유 입력, SMPTE 297
• 공칭 파장: 1260 - 1620 nm
• 광학 감도: -18dBm (최대)
• 과부하 전력: -3dBm(최소)
• 비디오 출력 디지털
• 2채널 독립형 3G-SDI BNC 출력, SMPTE 259/292/424
• 2채널 독립형 싱글모드 LC 광섬유 출력, SMPTE 297
• 공칭 파장: 1310 nm
• 광 출력: -5dBm(최소), 0dBm(최대)
• 소멸비: 7.5dB (일반)
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4T-MM • 비디오 형식
• 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 4채널 독립형 3G-SDI BNC 입력, SMPTE 259/292/424
• 비디오 출력 디지털
• 4채널 독립형 멀티모드 LC 광섬유 출력, SMPTE 297
• 공칭 파장: 850 nm
• 광 출력: -7dBm(최소), -2dBm(최대)
• 소멸비: 7.5dB (일반)
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4R-MM • 비디오 형식
• 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 4채널 독립형 멀티모드 LC 광섬유 입력, SMPTE 297
• 공칭 파장: 850 nm
• 광학 감도: 0dBm(최소), -15dBm(최대)
• 과부하 전력: -3dBm(최소)
• 비디오 출력 디지털
• 4채널 독립형 3G-SDI BNC 출력, SMPTE 259/292/424
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4X-MM • 비디오 형식
• 270Mbps - 3Gbps, 포맷 무관 (150Mbps MADI)
• 비디오 입력 디지털
• 2채널 독립형 3G-SDI BNC 입력, SMPTE 259/292/424
• 2채널 독립형 멀티모드 LC 광섬유 입력, SMPTE 297
• 공칭 파장: 850 nm
• 광학 감도: 0dBm(최소), -15dBm(최대)
• 과부하 전력: -3dBm(최소)
• 비디오 출력 디지털
• 2채널 독립형 3G-SDI BNC 출력, SMPTE 259/292/424
• 2채널 독립형 멀티모드 LC 광섬유 출력, SMPTE 297
• 공칭 파장: 850 nm
• 광 출력: -7dBm(최소), -2dBm(최대)
• 소멸비: 7.5dB (일반)
• 리클러킹
• 150Mbps, 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps - 자동 선택
• 다른 모든 속도는 그대로 전달되며 재조정되지 않습니다.OG-FiDO-4 제품군, 사용자 인터페이스 • Windows, macOS 또는 Linux에서 사용 가능한 openGear DashBoard 네트워크 제어 소프트웨어 OG-FiDO-4 제품군, 크기 (W x D x H) • openGear 표준 폼 팩터, 전면 슬롯 및 후면 카드 슬롯
• 카드 한 장당 두 개의 슬롯이 필요합니다.OG-FiDO-4 제품군, 무게 • 0.3 kg OG-FiDO-4 제품군, 전원 • openGear 프레임 호환, 카드당 최대 8.0W OG-FiDO-4 제품군, 환경 • 작동 온도 : 0 ℃ ~ 40 ℃
• 보관 온도 : -40 ℃ ~ 60 ℃
• 상대 습도 : 10 % ~ 90 % (비 응축)
• 작동 고도 : 3,000m 미만
