HELO Plus는 컴팩트한 고급 H.264 스트리밍 및 레코딩 독립형 어플라이언스입니다. HELO Plus는 최대 1080 60p를 콘텐츠 전송 네트워크에 스트리밍하고 동시에 레코딩할 수 있는 SDI 및 HDMI I/O 모두를 제공합니다. 두 개의 개별 스트리밍 대상을 설정할 수 있으며 SD 카드, USB 스토리지, NFS 또는 SMB 네트워크 스토리지의 조합으로 레코딩할 수 있습니다. 또한 HELO Plus는 하드웨어에서 PIP(Picture-In-Picture) 및 그래픽 기능을 제공하여 프레젠테이션을 간단하게 만들 수 있습니다.

HELO Plus v.2.0 펌웨어에는 무료 평가판 기간 동안 제공되는 새로운 옵션 업그레이드인 PlayToStream과 4채널 오디오를 비롯한 여러 가지 새로운 기능이 추가되었습니다. PlayToStream은 사용자가 이전에 녹화한 프로그램을 나중에 스트림 출력 중 하나 또는 둘 다로 다시 스트리밍할 수 있는 기능을 제공합니다. 시스템은 PlayToStream과 라이브 인코딩을 동시에 수행하여 각각 고유한 스트림 출력으로 전송할 수 있습니다. 4채널 오디오를 지원하므로 각 인코딩을 통해 두 개의 개별 오디오 쌍을 스트리밍하여 다국어를 지원할 수 있습니다.

헬로 플러스는 e스포츠, 뉴스, 스포츠, 교육, 크리에이터, 라이브 이벤트 등 모든 중요한 스트리밍 서비스 요구 사항을 충족하는 매우 안정적인 성능으로 고품질 스트리밍을 제공합니다.

특징

• 3G-SDI 및 HDMI I/O를 갖춘 휴대용 독립형 장치
• H.264/MPEG-4로 최대 1080p60 인코딩
• 두 개의 개별 대상에 동시에 스트리밍
• 사전 레코딩된 프로그램을 스트리밍하는 PlayToStream(옵션)
• 여러 입력 소스에서 PIP 스트리밍/녹화 출력 생성
• 2채널 스테레오 오디오
• 4채널 스테레오 오디오(옵션)
• 아날로그 스테레오 오디오 출력
• 전면 패널 LED 오디오 미터
• MPEG-4에서 100kbps ~ 20Mbps의 데이터 전송률
• SD, SDHC 또는 SDXC 카드, USB 스토리지, NFS, CIFS 또는 SMB 네트워크 볼륨에 레코딩 가능
• 로컬 외장 스토리지용 USB 슬롯 및 SD 카드 슬롯
• 3G-SDI 및 HDMI의 비디오 입력 및 출력
• RTP/UDP, RTSP, RTMP, RTMPS, HLS 및 유니캐스트 지원
• SRT 호환성
• 프리라이브 피드를 위한 사용자 그래픽 업로드 지원 AV 음소거 기능
• 웹 기반 GUI 미리보기 창
• 여러 대의 HELO Plus 및 Ki Pro 장치에 대한 그룹 제어
• 다국어 UI – 웹 UI는 영어, 일본어, 한국어, 중국어 중에서 선택 가능
• 3년 보증

HELO Plus 비디오 개요

함께 제공되는 제품 비디오를 시청하여 HELO Plus의 흥미로운 기능에 대해 자세히 알아보십시오.

새로운 PlayToStream 옵션

PlayToStream을 사용하면 로컬 SD 또는 USB 스토리지 또는 외부 SMB 또는 NAS 시스템에 저장된 이전 프로그램과 HELO classic 시스템에서 레코딩한 .mp4 및 .mov 클립을 스트림 출력 중 하나 또는 두 개를 통해 스트리밍 할 수 있습니다. 시스템은 하나의 스트림 출력에서 라이브 비디오를 스트리밍 하는 동시에 다른 스트림 출력에서 PlayToStream 작업을 수행할 수 있습니다. 또한 이 시스템은 PlayToStream 출력을 수행하는 동시에 해당 라이브 스트림을 레코딩 할 수 있으므로 추가 장비 없이도 하나의 HELO Plus로 이전에 레코딩한 세션 재생, 라이브 세션 스트리밍, 라이브 세션 레코딩을 동시에 수행할 수 있습니다.

새로운 4채널 오디오 옵션

HELO Plus는 스트리밍 및 녹음에 사용할 수 있는 오디오 채널 수를 2채널(단일 스테레오 pairs, 표준 구성)에서 4채널(스테레오 pairs 2개)로 확장할 수 있습니다. 이제 각 스테레오 pairs에서 서로 다른 언어를 사용할 수 있으므로 여러 개의 이중 언어 워크플로우가 가능합니다. 예를 들어 아이스하키 경기의 “홈” 및 “원정” 해설을 영어와 프랑스어로 모두 사용할 수 있습니다.

또한 이 옵션을 사용하면 SDI 신호에 내장된 4개의 스테레오 pairs(오디오 1&2, 오디오 3&4, 오디오 5&6, 오디오 7&8) 중 하나에서 스테레오 오디오 서비스를 추출하여 스트리밍과 녹음을 위해 HELO Plus의 오디오 소스 중 하나에서 사용할 수 있습니다.

Hardware

HELO Plus는 데스크탑 설치 공간이 매우 작은 컴팩트한 제품입니다. 장치 전면에 있는 스트리밍 및 레코딩 버튼과 LED 표시기가 있는 독립형 기능을 제공하며, 오디오 레벨 미터는 수신 오디오에 대한 귀중한 피드백을 제공합니다. HELO Plus는 팬이 없고 소음이 없어 거의 모든 곳에서 소음 발생 우려 없이 사용할 수 있습니다. SD 카드 및 USB 포트도 장치 전면에 있어 쉽게 액세스할 수 있습니다.

원격 또는 로컬 제어

HELO Plus는 표준 웹 브라우저, 이더넷 연결, 데스크톱 또는 랩톱 컴퓨터를 사용하여 원격으로 쉽게 구성할 수 있습니다. HELO Plus의 모든 기능은 웹 UI에서 액세스할 수 있으며, 탭 브라우저 창을 통해 여러 HELO Plus 장치를 쉽게 제어할 수 있습니다. 사용자의 요구 사항에 맞게 설정하면 HELO Plus는 기기 전면에 있는 스트림 및 레코딩 버튼을 통해 제어될 수 있으며, 오디오 레벨 LED 미터가 모니터링을 위한 피드백을 제공하거나 포함된 웹 기반 UI에서 시스템을 직접 제어할 수 있습니다. 또한 시스템의 통합 REST API를 통한 원격 제어 옵션도 있습니다.

비디오 및 오디오 지원

비디오 형식

• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080i 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
• (SD) 525i, 625i

비디오 코덱지원

• (HD) H.264/MPEG-4 인코더

비디오 인코딩 매개변수

• (HD) 32kbps ~ 256kbps
• (HD) 48kHz 2채널 스테레오
• (HD) MPEG-4 AAC-LC

SRT 지원

SRT는 Haivision이 개발하고 개척한 오픈 소스 비디오 전송 프로토콜 및 기술 스택으로, 보안 스트림과 쉬운 방화벽 통과를 통해 예측 불가능한 네트워크 전반에서 스트리밍 성능을 최적화하여 최악의 네트워크에서 최고 품질의 라이브 비디오를 제공합니다. SRT Alliance가 지원하는 SRT 오픈 소스 프로젝트는 오픈 소스 SRT를 지속적으로 개선하여 대기 시간을 단축하는 인터넷 비디오 전송을 실현하기 위해 노력하는 업계 리더와 개발자들의 협업 커뮤니티입니다.

HELO Plus에는 SRT(+ 암호화)가 포함되어 있어 스트리밍 비디오 콘텐츠를 짧은 대기 시간과 안전한 안정성으로 안전하게 전달할 수 있습니다.

HELO Plus 연결 및 표시기

HELO Plus는 HELO Plus를 스트리밍 서비스의 핵심으로 만드는 데 필요한 모든 전문 디지털 I/O를 제공합니다. 액세스하기 쉬운 전면 패널 버튼으로 스트리밍 시작 및 정지가 간단합니다.

HELO Plus 전면

• 레코드 버튼
• 메인 및 백업 LED 표시등
• 스트리밍 버튼
• 스트리밍 LED 표시등
• LED 스트레오 VU 미터
• 미디어 녹화용 USB 3.2 Gen1 포트(5Gb/s), 1개. USB 연결은 저장 장치에 1A의 전류를 공급할 수 있어 최신의 더 큰 메모리 스틱과 함께 작동 가능
• USB LED 표시등
• 미디어 녹화를 위한 SD카드 슬롯, 1개
• SD 카드 LED 표시등

HELO Plus 후면

• 스테레오 아날로그 오디오 입력, 1개
• 스테레오 아날로그 오디오 출력, 1개
• 3G-SDI 입력, 1개
• SDI 신호 LED 표시등
• 3G-SDI 출력, 1개
• HDMI 1.4a 입력, 1개
• HDMI 신호 LED 표시등, 1개
• HDMI 1.4a 출력, 1개
• AJA Mini-Config 소프트웨어와 함께 사용할 수 있는 전용 Micro USB 포트, 1개
• 제어 및 SMB 녹화/재생을 위한 1GigE 네트워크 연결, 1개
• 전원 커넥터 잠금, 1개

운영 유연성

HELO Plus의 소형 폼 팩터와 저소음 작동으로 어떤 데스크톱에도 잘 어울리며, 조작자는 전면 패널의 시작/중지 버튼에 쉽게 접근할 수 있습니다. 또한 이더넷을 통해 데스크톱이나 노트북 컴퓨터에서 원격으로 작동할 수 있어 다양한 HELO Plus 사용 사례에 특히 유용합니다.

현장, 가정 또는 스튜디오에서 필요에 따라 유연하게 구성하고 배포할 수 있도록 설계되었습니다. 스포츠, 뉴스, 크리에이터, 교육, e스포츠, 원격 워크플로우 등 상상할 수 있는 모든 스트리밍 요구 사항을 충족하는 HELO Plus입니다.

REST API 기능은 시나리오에 관계없이 HELO Plus의 모든 기능을 제어할 수 있어 사용자가 개발한 통합 및 자동화가 가능합니다.

동시 스트리밍 및 녹화

HELO Plus는 다음과 같은 조합으로 최대 1080p60까지 동시에 스트리밍 및 녹화할 수 있습니다.

• 두 개의 대상에 스트리밍 및 SD 로컬 스토리지에 동시 레코딩
• 두 개의 대상에 스트리밍 및 USB 로컬 스토리지에 동시 레코딩
• 두 개의 대상에 동시에 스트리밍 및 NFS/CIFS 네트워크 스토리지에 레코딩

비디오 스트림의 레코딩된 백업이 있으면 편집 애플리케이션에 가장 적합한 스토리지를 선택하여 고품질의 H.264 버전을 제공할 수 있습니다. 편집 공유에는 네트워크 스토리지가 더 적합할 수 있으며, 클라이언트나 편집자가 쉽게 가져갈 수 있도록 SD 카드 또는 USB 레코딩을 사용할 수도 있습니다.

캘린더 통합

HELO Plus는 AV, 라이브 이벤트, 예배당, 웹캐스트, 기업 커뮤니케이션, 프로덕션 및 포스트에 대한 새로운 스트리밍 워크플로우를 제공합니다. HELO Plus는 미리 계획된 시작 및 중지 미디어 기록 및 스트리밍 미디어를 트리거하는 스케줄러를 제공하여 최종 일정이 필요한 프로젝트를 단순화합니다. 일정은 HELO Plus의 웹 UI, .ics 파일 가져오기 또는 구글 캘린더와 같은 외부 캘린더 공급자에 대한 링크를 통해 로컬로 프로그래밍할 수 있습니다.

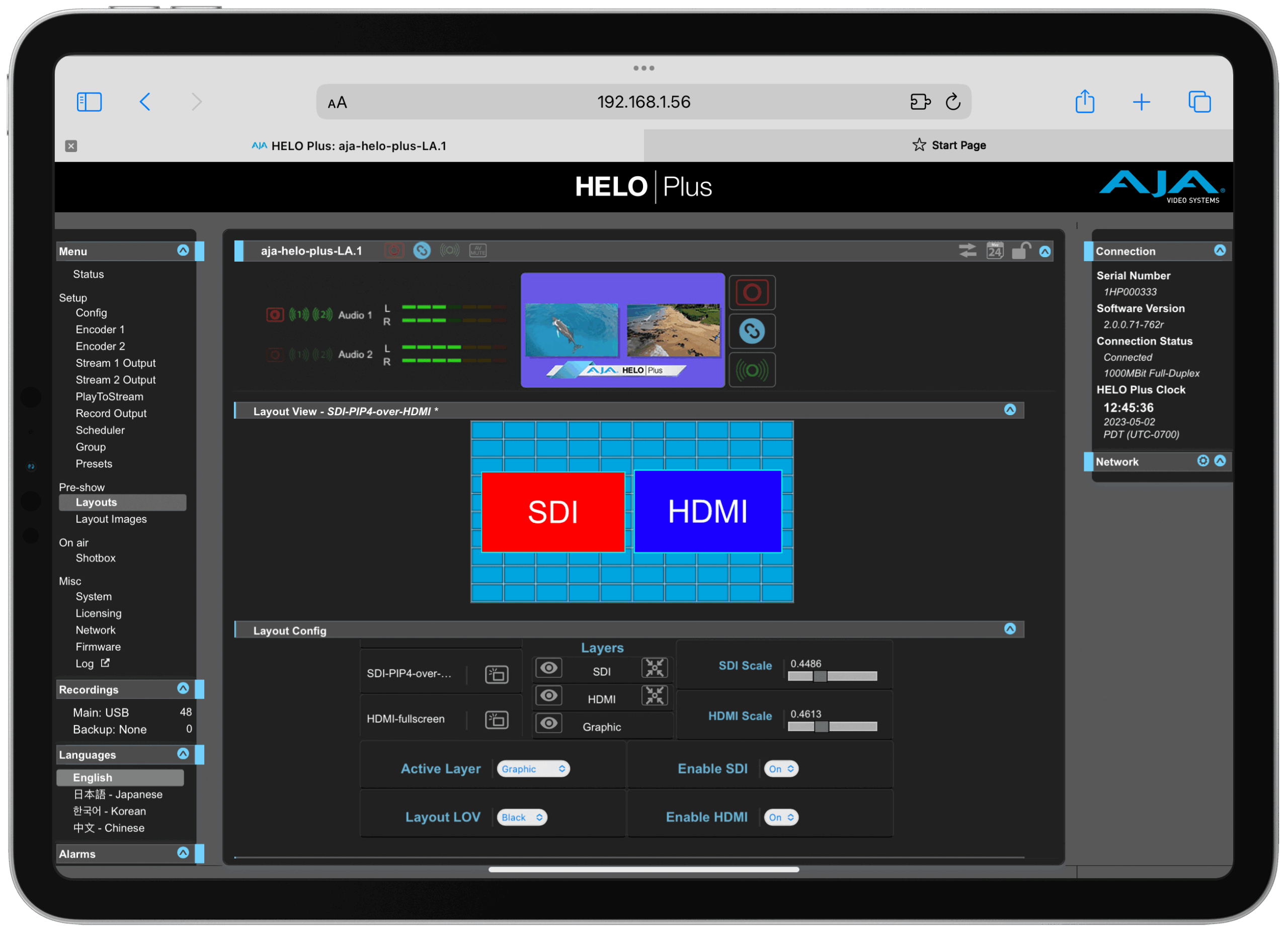

레이아웃 : 강력한 멀티입력 비디오프로세싱

HELO Plus는 그래픽 요소 오버레이를 통해 여러 입력을 단일 화면으로 결합할 수 있는 흥미로운 레이아웃 기능을 제공합니다. 레이아웃을 사용하면 SDI 입력과 HDMI 입력을 단일 출력 스트림으로 결합한 다음 해당 컴포지트에 그래픽(비디오 + 키)을 추가할 수 있습니다. 레이아웃은 최대 3개의 레이어를 가질 수 있으며, 고객의 필요에 따라 우선순위를 임의로 조정할 수 있습니다.

레이어링 엔진 외에도 SDI 및 HDMI 레이어 모두 임의로 다운스케일링하고 프레임의 어느 위치에나 배치할 수 있습니다. 효과적으로 각 라이브 비디오 소스를 PiP(Picture-in-Picture) 요소에 사용할 수 있습니다.

이 시스템에는 배경으로 사용할 수 있는 내부 매트 제너레이터도 있습니다. 이러한 방식으로 그래픽은 평평한 무광택 배경 위에 “오버”되는 듀얼 PiP 이미지 위에 키잉할 수 있습니다.

시스템은 한 레이아웃에서 다른 프레임으로 정확하게 전환할 수 있으므로 사용자는 스트리밍 세션 중에 레이아웃 사이를 ‘잘라낼’ 수 있습니다. 레이아웃은 20개의 사전 설정 중 하나에 저장되어 사용자가 특정 목적에 필요한 모든 매개변수를 불러올 수 있습니다. 각 프리셋에는 10개의 레이아웃이 저장되어 있어 사용자가 쇼의 프리셋을 불러와 10개의 레이아웃 사이를 마음대로 전환할 수 있습니다.

인상적인 그래픽 시스템에도 마찬가지로, 내부 비휘발성 메모리에 20개의 이미지를 저장할 수 있습니다.

듀얼 스트리밍 출력

HELO Plus에는 스트리밍 출력을 위한 듀얼 인코더가 있어 단일 입력 소스에서 다양한 출력 설정을 만들 수 있는 유연성을 제공합니다. 두 개의 인코더는 서로 다른 패키징 설정과 서로 다른 출력 프레임 크기를 가질 수 있으므로 단일 콘텐츠 스트림을 두 가지 방식으로 제공하여 더 많은 시청자에게 제공할 수 있습니다.

또한 탄력성을 높이기 위해 두 인코더에 복제할 수도 있습니다. 이러한 인코더 출력 중 하나는 HELO Plus 레코딩 시스템의 소스로도 사용할 수 있습니다.

단순하고 유연

HELO Plus 내 비디오의 간소화된 신호 흐름은 장치의 유연성을 깔끔하게 강조합니다. 각 비디오 입력에 대한 간단한 경로를 추적하면 인코더, 그래픽, 레코딩 및 새로운 PlayToStream 옵션을 확인할 수 있습니다.

사용 사례: 스포츠 다국어 스트리밍 워크플로우

이 사용 사례에서는 스튜디오에서 스포츠 채널 1080p59.94 비디오 피드를 해설하고 있으며, 비디오 출력과 임베디드 오디오가 HELO Plus의 SDI 입력으로 직접 전달되고 있습니다. HDMI 모니터와 헤드폰을 사용하여 HELO Plus 스트리밍 콘텐츠를 모니터링합니다.

4채널 오디오 지원 옵션의 경우, 첫 번째 인코더는 비디오와 오디오를 영어로 RTMP 스트림으로 인코딩하도록 설정되고 두 번째 인코더는 RTMP 대체 언어 스트림을 출력하도록 설정됩니다. HELO Plus를 사용하면 59.94 및 60의 높은 프레임 레이트로 고품질 스포츠 피드를 쉽게 인코딩할 수 있으며, 낮은 프레임 레이트 콘텐츠보다 디테일과 모션이 더 뛰어나 향상된 사용자 경험을 제공합니다.

사용 사례: 4채널 오디오 옵션이 포함된 라이브 이벤트 스트리밍 워크플로우

이 사용 사례에서는 라이브 이벤트 PGM 피드가 HELO Plus의 SDI 입력으로 전달됩니다. HELO Plus 스트리밍 콘텐츠는 HDMI 모니터와 헤드폰을 사용하여 모니터링됩니다. 첫 번째 인코더는 영어 스트림으로 RTMP를 출력하도록 설정되어 있고, 두 번째 인코더는 다른 언어를 스트리밍하는 동시에 나중에 편집용으로 사용하기 위해 백업으로 SD 카드에 직접 레코딩하거나 옵션인 PlayToStream 기능으로 다시 스트리밍합니다.

사용 사례 : 교육 스트리밍 워크플로우

이 사용 사례에서는 대학 강의가 진행 중입니다. HELO Plus는 강사의 SDI를 통해 비디오를 수신합니다. 동시에 강사의 노트북에 있는 프레젠테이션은 HDMI를 통해 HELO Plus의 HDMI로 출력되고 있습니다.

HDMI 모니터와 헤드폰을 사용하여 HELO Plus 스트리밍 콘텐츠를 모니터링합니다. HELO Plus는 화면 속 화면용 레이아웃을 생성하도록 설정되었습니다. 이 경우 강사의 비디오가 축소되어 프레젠테이션의 오버레이로 오른쪽 아래 모서리로 이동합니다.

이 PIP 결합 출력은 두 인코더로 전달되며, 첫 번째 인코더는 RTMP를 통해 시설 외부의 학생에게 스트림을 제공합니다. 동시에 두 번째 인코더는 HLS를 사용하여 대학 강의실로 전달합니다.

사용 사례 : 그룹제어 워크플로우1

이 사용 사례에서 스튜디오 프로덕션의 전환된 비디오 출력은 AJA Ki Pro Ultra 12G에서 ProRes 마스터로 기록됩니다. Ki Pro Ultra 12G는 SDI를 통해 HELO Plus로 비디오와 오디오를 전달합니다. HELO Plus는 프레임 스토어에서 제공하는 복합 배경과 함께 축소된 프로덕션 비디오를 보여주는 레이아웃으로 구성됩니다. Ki Pro Ultra 12G 및 HELO Plus는 Ki Pro Ultra 12G를 리더로 하여 그룹으로 구성된 동일한 이더넷 네트워크에 연결됩니다. Ki Pro Ultra 12G에서 레코딩을 하면 HELO Plus가 스트리밍과 USB 레코딩을 동시에 시작합니다. HELO Plus를 다른 AJA 비디오 장치와 그룹화하면 여러 장치에 걸쳐 녹화와 스트리밍을 동시에 수행할 수 있는 훨씬 더 정교한 제어가 가능합니다.

사용 사례 : 그룹제어 워크플로우2

이 사용 사례에서 오디오 피드가 내장된 e스포츠 비디오는 AJA KUMO 3232 SDI 라우터를 통해 4개의 해설 스튜디오로 배포됩니다. 각 해설 스튜디오에는 각 지역마다 각각의 혼합 오디오 트랙을 포함합니다. 각 해설 스튜디오는 SDI 비디오와 새로 내장된 해설 오디오 믹스를 총 4개씩 HELO Plus로 전달하며, 각각은 이더넷 스위치를 통해 서로 연결됩니다. 4개의 HELO Plus 기기가 그룹으로 구성되어 있으며, HELO Plus #1이 리더로 설정되어 있습니다. HELO Plus #1에서 레코드 또는 스트림을 누르면 모든 HELO Plus 장치가 두 가지 대체 형식인 1080p29.97과 720p29.97로 스트리밍하여 그룹의 스트리밍 시작 및 중지를 다양한 스트림에서 동기화된 상태로 유지합니다. 여러 HELO Plus 장치에 걸친 그룹 기능은 표준 인프라에서 쉽게 달성됩니다. 즉, 장치가 물리적으로 서로 가까이 있지 않아도 마치 나란히 연결된 것처럼 작동합니다.

호환성

HELO Plus와 호환되는 소프트웨어 및 플랫폼 목록을 보려면 여기를 클릭하세요.

업계 최고의 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객이 이용할 수 있습니다. HELO Plus 설치, 구성, 작동에 기술적인 문제가 발생하면 AJA 지원팀 과 협력하여 시작하십시오.

HELO 제품은 3년 간의 Warranty가 적용됩니다.
