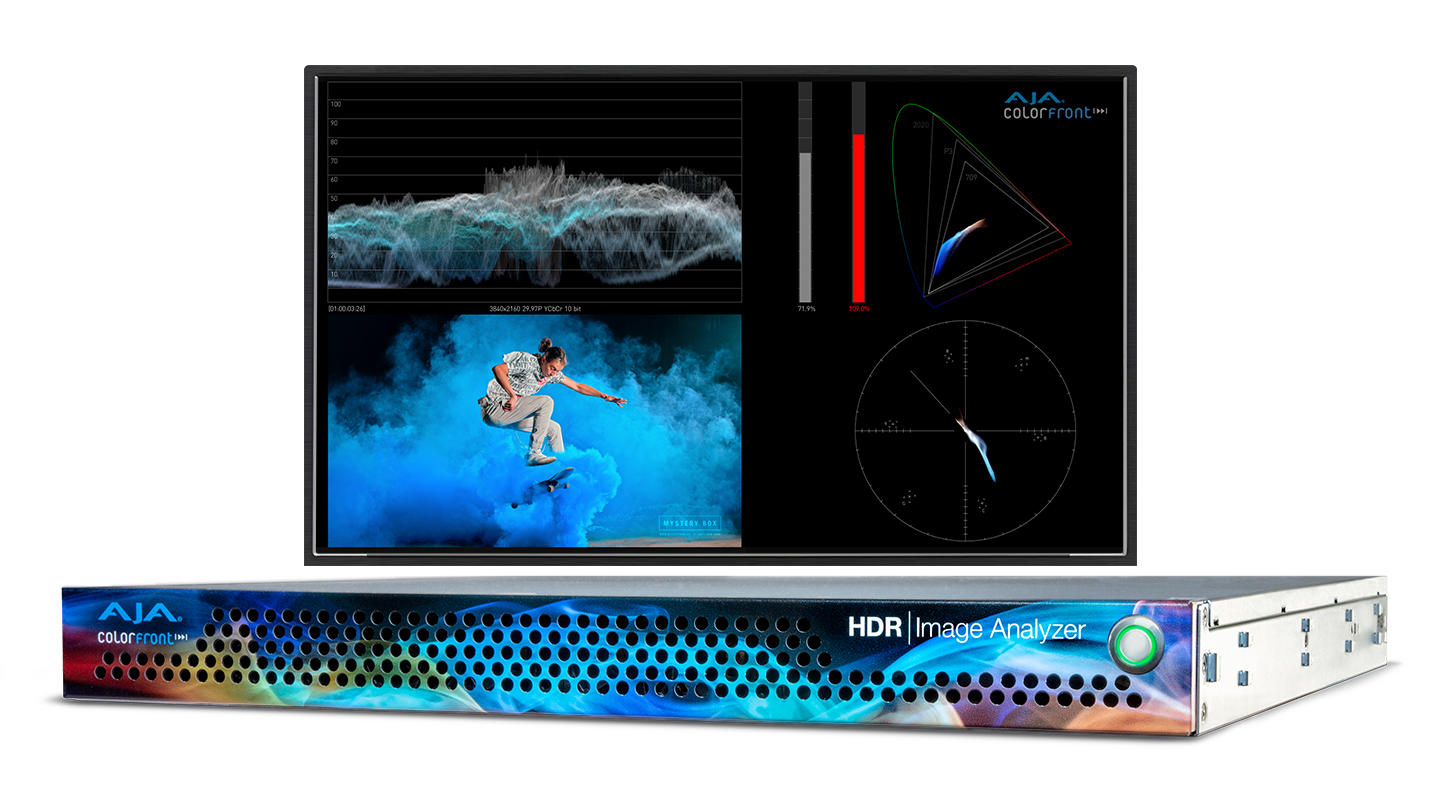

HDR Image Analyzer 12G

Overview

소개

HDR Image Analyzer 12G는 4K / UltraHD의 HLG, PQ, Rec.2020 및 Rec.709를 포함하여 12G-SDI가 있는 단일 케이블을 통해 최신 4K / UltraHD HDR 표준을 효과적으로 분석 할 수 있는 포괄적인 도구를 제공합니다. 또한 편리한 실시간 1RU 장치에 HD/2K/HD 컨텐츠를 저장할 수 있습니다.

Colorfront와 협력하여 개발된 AJA HDR Image Analyzer 12G는 카메라 LOG 형식에서 SDR (REC 709), PQ (ST 2084) 및 HLG에 이르는 다양한 입력을 지원하며 기존 BT.709와 함께 BT.2020에 대한 색 영역 지원을 제공합니다. AJA 하드웨어 성능은 4x 12G-SDI 양방향 I / O 및 DisplayPort 연결을 통해 높은 안정성과 성능을 보장합니다.

필요할 때마다 사용할 수 있도록 특별히 설계된 1RU 폼 팩터는 다양한 환경에 적합하므로 일관되고 예측 가능한 HDR 생산 및 마스터링에 필요한 자신감을 제공합니다.

특징

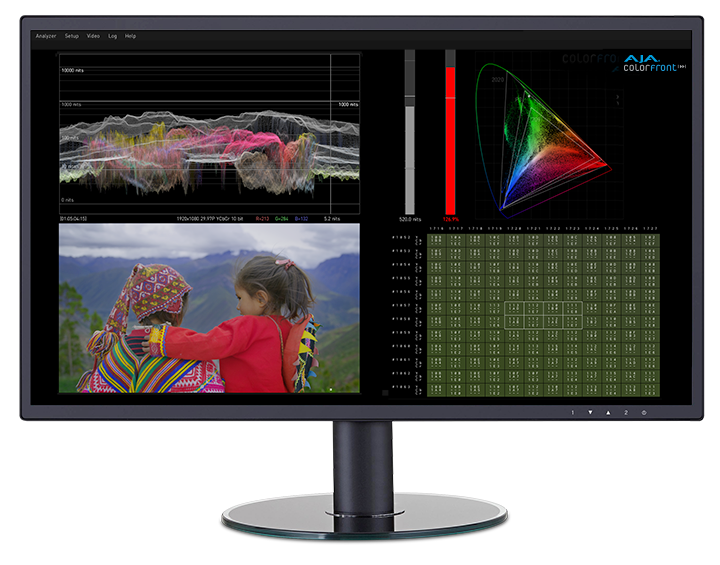

  • HDR Waveform, 히스토그램 및 벡터스코프 모니터링
  • HDR 지원 디스플레이를 위한 PQ 지원을 포함한 기본 해상도 영상 디스플레이를 위한 UltraHD UI
  • 구성 가능한 레이아웃으로 필요한 도구를 필요한 창에 배치 가능
  • 디스플레이 참조 SDR(Rec.709), HDR ST2084/PQ 및 HLG 분석 지원
  • 장면 참조 ARRI, Canon, Panasonic, RED 및 소니 카메라 색 공간 지원
  • 정밀 CIE 그래프, 벡터스코프, 파형 및 히스토그램 지원
  • 가색 모드를 통해 가멋/밝기 부족 픽셀을 쉽게 발견 가능
  • NIT 레벨 및 오디오 위상 미터링
  • 관심 영역을 단일 수평 또는 수직 선에 초점을 맞추는 선 모드
  • 타임코드가 포함된 파일 베이스 오류 로깅
  • 3년 보증

8K/UltraHD2 분석

HDR Image Analyzer 12G는 고급 8K / UltraHD2 HDR 및 SDR 프로덕션 모니터링 및 분석 워크 플로우를 지원하는데 필요한 연결성을 제공합니다.
이 강력한 분석기는 다른 모든 비디오 형식에 사용할 수 있는 동일한 고품질 정밀 분석 도구를 제공합니다. 이는 오날날 요구에 대한 현명한 투자일 뿐만 아니라 미래의 요구에 대비할 수 있도록 해줍니다.

HDR Image Analyzer 12G를 사용한 HDR 모니터링

HDR 제작에는 카메라에서 최종 사용자의 최종 디스플레이까지 예술적 비전을 따르기 위해 프로세스의 모든 단계를 모니터링하고 분석 할 수 있는 신뢰할 수 있고 예측 가능한 도구가 필요합니다.

AJA의 HDR 이미지 분석기 12G는 HDR / SDR 자료를 캡처, 전달 및 제공할 때 기술 선택을 완벽하게 제어 할 수 있도록 합니다.
HDR Image Analyzer 12G는 아래와 같은 강력한 모니터링 및 분석 기능을 제공합니다.

  • 라이브 프로덕션
  • DIT 파이프라인
  • 방송 모니터링
  • 포스트 프로덕션
  • QC(품질 관리)
  • 최종 HDR 마스터링

HDR Image Analyzer 12G

:컬러리스트 Samuel Bilodeau와 함께 작업한 주요 특징

Mystery Box 출신의 컬러리스트 사무엘 빌로데우(Samuel Bilodeau)는 AJA 비디오 시스템의 HDR Image Analyzer의 고급 사용자로서 실용적이고 개인적인 통찰력을 제공합니다. 그는 온셋과 포스트 스위트 경험을 바탕으로 자신이 가장 좋아하는 기능과 HDR Image Analyzer가 end-to-end 워크플로우에 중요한 이유를 공유합니다.

입력 지원:

카메라에서 HDR / SDR로 지원

최신 카메라는 본질적으로 넓은 동적 범위에서 HDR을 사용하며 라이브 이벤트, 녹화 및 방송을 위해서 HDR 전송에 사용되는 dynamic range 및 gamut 출력을 모니터링하는 것이 중요합니다.
HDR Image Analyzer 12G는 주요 카메라 LOG 형식과 다양한 소스의 SDR, HLG 및 PQ 모니터링에 대한 입력 지원을 통해 HDR 모니터링의 어려움을 해결합니다. HDR Image Analyzer 12G는 타임 코드 스탬핑과 함께 광범위한 분석 도구와 자동 오류 로깅을 제공하여 원하는 최종 결과를 얻을 수 있도록 합니다.

카메라 지원

  • ARRI®
  • Canon®
  • Panasonic®
  • RED®
  • Sony®



Color Gamut

  • BT.2020
  • BT.709

다이나믹 레인지 인풋

  • SDR (REC 709)
  • PQ (ST 2084)
  • HLG



비디오 I / O

  • 4K/UltraHD 60P, 4x3G-SDI I/O
  • SDI 자동 신호 감지
  • UI를 위한 DisplayPort

ACES 지원

ACES (Academy Color Encoding System)는 영화나 텔레비전 콘텐츠를 제작할 때 색상을 관리하기 위한 업계표준이 되고 있습니다. ACES는 캡처, 편집, VFX, 마스터링, 공개 프리젠테이션, 아카이빙 및 향후 리마스터링에 이르기까지 창의적인 비전을 유지하는 일관된 색상 환경을 보장합니다.

HDR Image Analyzer 12G는 ACES 그레이딩 색상 공간을 지원하고 ACES 워크 플로우와의 실시간 통합을 위해 ACEScct 신호 분석을 제공합니다.

HDR 이미지 분석기 개요 비디오

AJA의 HDR 이미지 분석기는 모든 강력한 설정, 모니터링 및 분석 도구에 액세스 할 수 있는 우아한 인터페이스를 제공합니다. 이 비디오를 통해 HDR 이미지 분석기의 주요 기능을 모두 살펴보십시오.

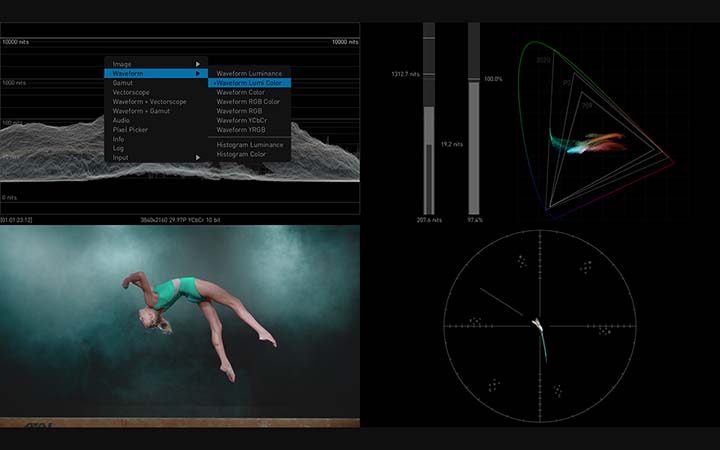

구성 가능한 레이아웃

HDR Image Analyzer 12G의 인터페이스는 작업시 도구 및 푸티지를 볼 수있는 사분면 레이아웃을 제공합니다. 빠른 바로 가기 키는 도구 및 뷰 표시 방법에 대한 사전 구성된 공통 레이아웃을 제공합니다.

추가 사용자 정의를 위해 사분면 자체를 마우스 오른쪽 단추로 클릭하고 원하는 도구를 선택하거나 분석기 모드 메뉴에서 사분면 선택에 액세스하여 사분면 중 하나에 표시 할 특정 도구를 선택할 수도 있습니다.

주요 도구 및 인터페이스 세부 정보

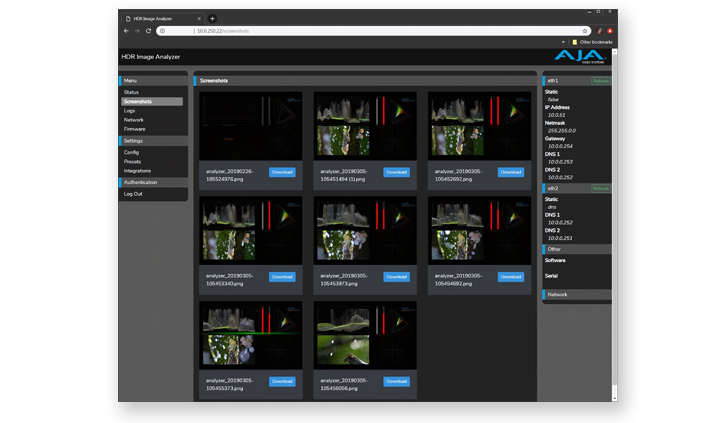

웹 인터페이스

HDR Image Analyzer 12G는 모든 OS의 모든 웹 브라우저에서 네트워크의 어느 곳에서나 액세스 할 수있는 강력한 새 웹 인터페이스를 제공합니다.

이를 통해 원격 컴퓨터에서 제어 할 수 있으며 HDR 이미지 분석기를 랙 환경, 세트, 시설 제어실, QC 부서 등에 배치 할 때 액세스가 간단해집니다. 또한 HDR 이미지 분석기를 원격으로 업데이트하고 필요할 때마다 로그와 스크린 샷을 다운로드 할 수 있습니다.

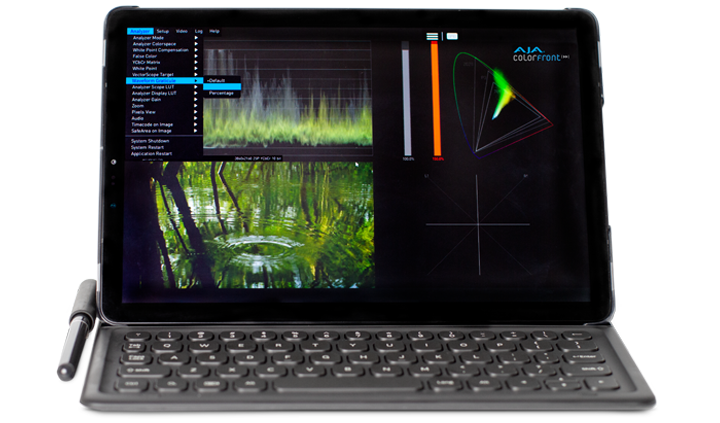

원격 데스크톱 지원

RDP는 네트워크를 통해 HDR Image Analyzer 12G를 제어 할 수 있습니다. RDP 클라이언트는 분석기의 GUI를 로컬 창에 표시 할뿐만 아니라 키보드 / 마우스 제어도 제공합니다. RDP 클라이언트 컴퓨터는 데스크톱, 랩톱 또는 태블릿 일 수 있습니다.

HDR 분석 도구

AJA의 HDR Image Analyzer 12G의 툴 세트에는 웨이브폼, 히스토그램 및 벡터 스코프 모니터링과 다양한 필수 이미지 분석 툴이 포함되어 있습니다.

  • Automated Color Space switching over SDI for SDR/PQ/HLG
  • Waveform
  • Histogram
  • Vectorscope
  • Color Gamut
  • Nit Light Level
  • Frame average Light Level bar
  • File Based Error Logging with Timecode
  • Data Analyzer with Advanced Pixel Picker
  • Advanced, Out of Gamut and Out of Brightness Detection with Error Tolerance
  • Out of Gamut MAX warning: Provides notice if color goes outside of P3d65

카메라 로그 인풋

HDR Image Analyzer 12G는 다양한 카메라 LOG 입력에 대한 직접 입력을 제공하여 세계 최고의 카메라 제조업체와 직접 연결되어 생산 피드를 즉시 분석 할 수 있습니다.

비디오 해상도

RGB, YCbCR 및 Quad split vs 2SI 구성에 쉽게 액세스 할 수있는 비디오-해상도 메뉴에서 빠르게 액세스하여 비디오 해상도 설정을 해결하십시오.

설정 선택

프로젝트와 도구 구성간에 이동할 때 설정을 빠르게 저장하고 불러올 수 있습니다.

씬 캡처

씬을 캡처하여 신속하게 리콜하고 저장하여 다른 사람들과 공유 할 수 있으므로 해결해야 할 문제를 시각적으로 표현할 수 있습니다.

Color Space

709, P3, XYZ 및 2020은 물론 카메라 네이티브 색상 공간을 비롯한 다양한 색상 공간을 분석에 사용할 수 있습니다.

HDR Image Analyzer 12G는 가능한 경우 자동 HDR color space 트리거링을 위한 Auto HDR 모드 변경 기능을 제공합니다.

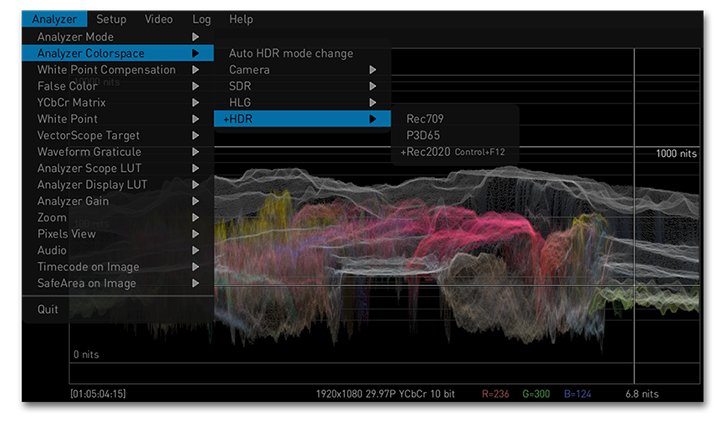

웨이브폼 루미 컬러

HDR Image Analyzer 12G는 Waveform Lumi Color를 포함한 웨이브폼을 위한 다양한 보기를 제공합니다. Waveform Lumi Color는 프로젝트의 색상 공간에서 루미넌스와 색상을 동시에 제공합니다.

벡터 스코프

벡터 스코프는 비디오 프레임의 각 픽셀의 채도를 표시합니다. 원의 가운데는 채도가 낮고 원의 가장자리는 채도가 높은 수준을 나타냅니다.

벡터 스코프 타겟팅

벡터 스코프는 줌 기능과 스킨 톤 라인을 제공하며, 원하는 값을 수동으로 설정할 수 있으며, 특히 시퀀스 작업 및 카메라 매칭을위한 일관된 스킨 톤 결과를 보장하는 데 유용합니다.

Whitepoint

HDR Image Analyzer를 사용하면 현재 프로젝트의 Whitepoint를 설정할 수 있습니다. DCI, D65 중에서 선택하거나 끌 수 있습니다.

CIE XY Gamut View

HDR 모드에서 CIE XY Gamut View를 사용하여 인코딩된 색상을 확인하고 색상 범위의 유효 범위 내에 있는지 여부를 확인할 수 있습니다. 이것은 실제 픽셀이 P3 색 영역으로 제한되어야하는 Rec.2020 색상 공간에서 작업할 때 적합합니다.

False Color – Gamut Warning

Out of Gamut False Color 모드는 문제를 일으킬 수 있는 이미지 영역을 명확하게 시각적으로 보여줍니다. 결과값은 QC 를 위해 기록된 파일 내에 자동으로 저장할 수 있습니다.

Pixel Picker

정밀도가 핵심인 분석작업을 HDR Image Analyzer 12G는 간단하게 단순화해 줍니다. 푸티지를 가로 질러 마우스를 움직여 Pixel Picker를 사용하여 정확한 픽셀 Nit 레벨, 16 진수 또는 10 진수 코드 값을 읽습니다.

Logs

HDR Image Analyzer 12G는 HDR 이벤트에서 P3 Gamut 이상 및 밝기 이상을 감지하고 이를 로그 파일 및 화면에 타임 스탬프와 함께 기록합니다. 그런 다음 필요에 따라 팀과 공유할 수 있도록 로그 파일을 수집 할 수 있습니다.

타임 코드

타임 코드는 화면에 오버레이 되어 시퀀스나 샷의 특정 순간에 우려되는 부분을 빠르게 식별할 수 있습니다.

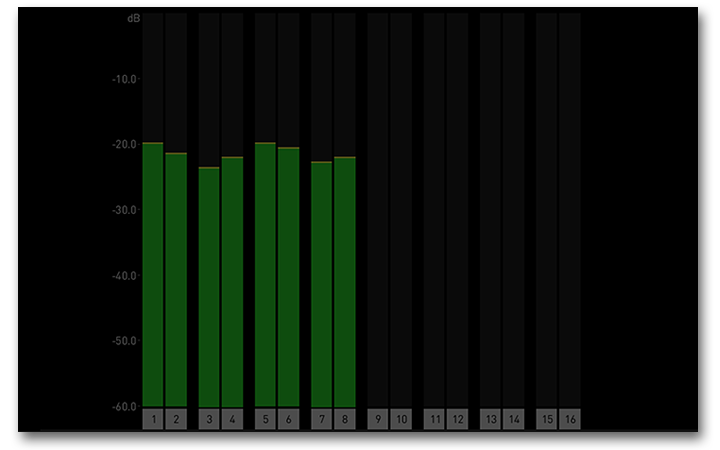

오디오 레벨미터

최대 16 채널의 계량 모니터링 및 최대 DB 레벨 표시를 위한 오디오 레벨 미터가 포함되어 있습니다. 오디오 위상 측정기는 2-Ch (스테레오) 또는 8-Ch (서라운드) 오디오를 표시하도록 구성 할 수도 있습니다. 오디오 레벨 경고가 로그에 메모를 생성하도록 설정 될 수 있습니다.

Analyzer Gain

Analyzer Gain을 사용하면 디스플레이에 표시되는 Gain값을 높이거나 낮추어 어두운 영상과 함께 중요한 항목을 모니터링하는 기능을 단순화할 수 있습니다.

워크 플로우

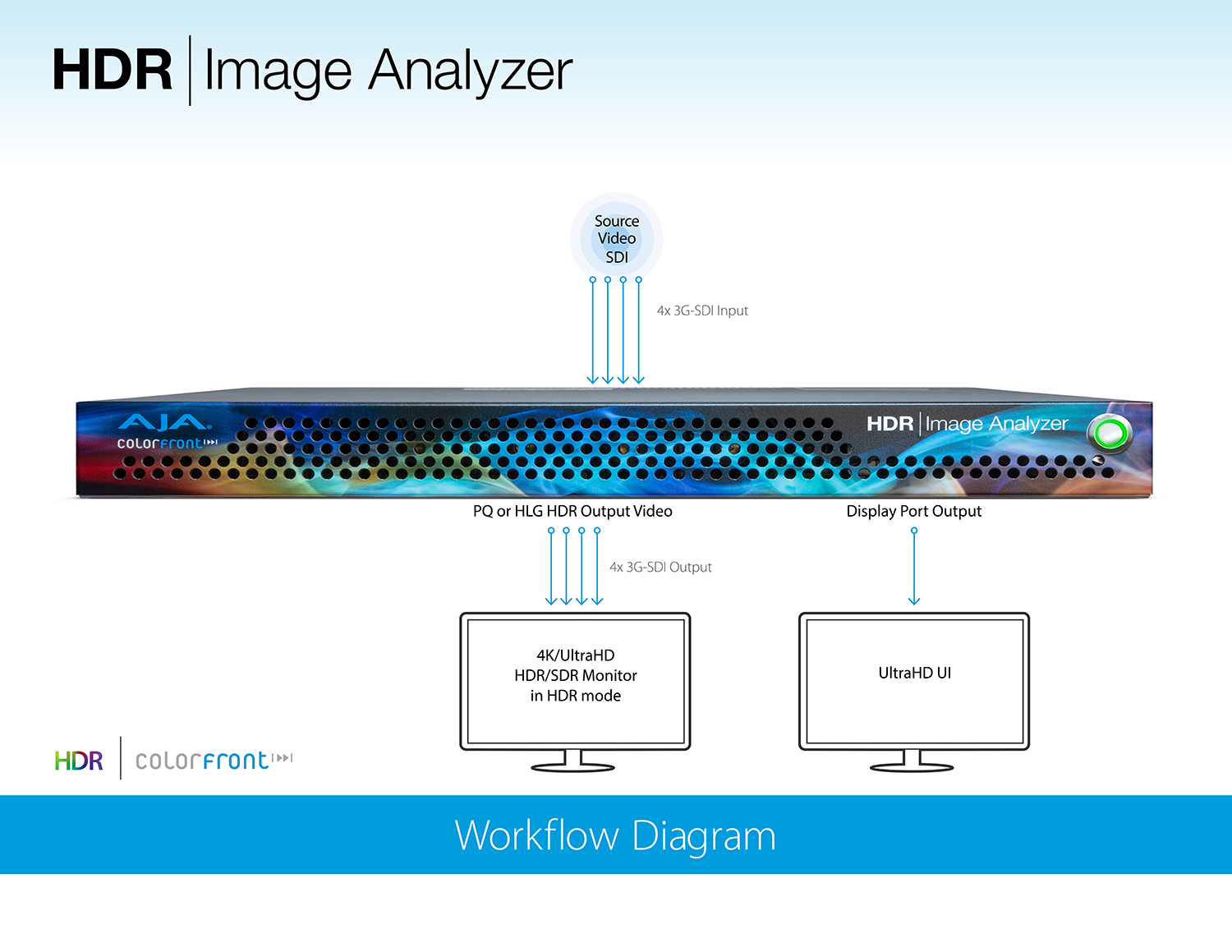

HDR Image Analyzer 는 단순한 작업 워크플로우를 제공합니다.

4 x 3G-SDI 입력을 통해 소스를 연결하고 4 x 3G-SDI 출력을 통해 모니터 또는 외부의 쿼드 SDI 라인에 연결하십시오.

최대 60P 를 지원하는 모니터를 디스플레이 포트와 연결하면 HDR 영상 및 HDR Image Analyzer 의 인터페이스를 최고의 화질로 확인할 수 있다.(DP to HDMI 아답터를 사용하여 HDMI 모니터 연결 가능)

확장 기능

높은 래스터 이미지는 HDR에 대한 재료를 분석 할 때 미적 요소를 비판적으로 유지하기 위해 높은 래스터 인터페이스가 필요합니다. HDR Image Analyzer 12G는 재료의 정확한 분석을 위해 깨끗한 이미지와 작은 세부 사항을 연마 할 수 있는 기능을 제공합니다.

  • HDR 가능 디스플레이를 위한 PQ 지원을 포함한 기본 해상도의 영상 디스플레이를 위한 고품질, 초정밀 UltraHD 사용자 인터페이스.
  • 인터페이스의 4 사분면에서 원하는대로 도구를 배열 할 수 있는 기능

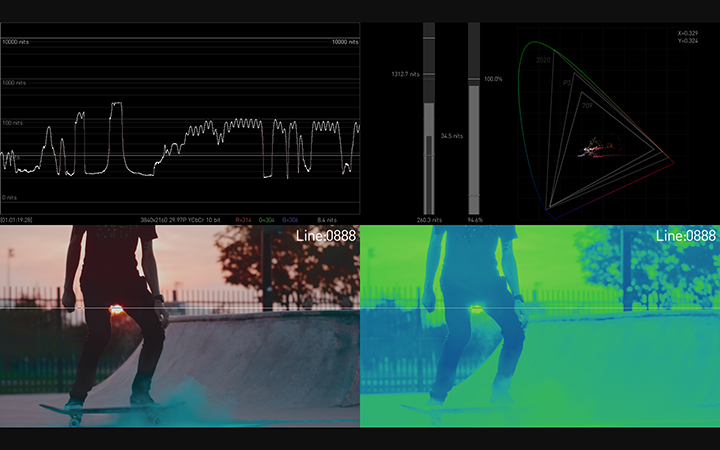

  • 라인 모드 : 하나의 수평 또는 수직 라인에 관심 영역을 집중시킵니다.
  • 스틸 스토어.
  • 오디오 피크 미터링
  • 범위 밖, 밝기, 거짓 색상 모드, 오디오 레벨 및 위상 측정.

업계 최고의 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객이 이용할 수 있습니다. HDR 이미지 애널라이저의 설치, 구성, 작동과 관련하여 기술적 인 문제가 발생하면 AJA 지원팀이 문제없이 작동합니다.

HDR 이미지 분석기는 3년간의 보증이 적용됩니다.

기술 사양

SDR / HDR 이미지 분석기 도구HDR 파형, 히스토그램 및 벡터 스코프 모니터링
비디오 포맷•(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(UltraHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 48, 50, 59.94, 60
•(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1080i 50, 59.94, 60
•(HD) 720p 50, 59.94, 60
비디오 코덱•NDI SpeedHQ(고대역폭)
오디오 스트림/코덱• NDI(압축되지 않은 부동 소수점)
• SDI(PCM)
SDI 디지털 비디오 입력• 4x 12G-SDI BNC
• 12G-SDI, SMPTE-259/292/296/424/425/2081/2082/2036, 12비트, 10비트 및 8비트
NDI 비디오 입력• 2x 10GigE RJ-45
• 4x NDI(채널당 약 105-250Mbit/s)
 •UYVY, 4:2:2, 10비트 및 8비트
 •UYVA, 4:2:2, 10비트 및 8비트

참고: 인터레이스 형식은 지원되지 않습니다.
비디오 입력• SDI 연결은 입력 전용입니다.
 • 12G-SDI를 갖춘 8K/UltraHD2, 4개의 연결이 모두 사용됩니다.
 • 12G-SDI를 갖춘 4K/UltraHD, 4개 연결 모두 사용 가능
 • 3G-SDI를 갖춘 4K/UltraHD, 4개 연결 모두 사용
 • 3G-SDI를 통한 2K/HD, 4개 연결 모두 사용 가능

참고: 12G-SDI 또는 6G-SDI에 대해 연결이 구성된 경우 8K/UltraHD2/4K/UltraHD 형식만 지원됩니다.
• NDI 연결은 입력 전용입니다.
 • 4K/울트라HD/2K/HD
디지털 오디오 입력/ 출력• 16채널 24비트 SDI 임베디드, 48kHz 동기식
NDI 오디오 입력• NDI 연결당 16채널, 비압축 부동, 48kHz 샘플링 속도
컴퓨터 모니터 출력• 디스플레이 포트 출력 4개:
 •최대 UltraHD 60p
 •HDR10/PQ 출력 지원
네트워크 인터페이스• 2x RJ-45, 10GigE
• 원격 제어를 위한 내장형 웹 서버
• 원격 데스크톱 프로토콜(RDP)
크기 ( w x d x h )•1RU 폼 팩터
•436.88 x 429.26 x 43.18 mm (17.2" x 16.9" x 1.7")
무게•8.2kg (18 lb)
•상자당 12.7kg (28 lb)
전원•100~240 VAC 50/60 Hz (듀얼, 리던던트 파워 서플라이)
•일반 190W, 최대 245W
동작 환경•안전 작동 온도 : 5~35C (41~95F)
•안전 보관 온도(전원 꺼짐) : -40~60C (-40~140F)
•작동시 상대 습도 : 8~90% (비응축)
•비 작동시 상대 습도 : 5~95% (비응축)
기술 사양

기술 사양

SDR / HDR 이미지 분석기 도구HDR 파형, 히스토그램 및 벡터 스코프 모니터링
비디오 포맷•(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(UltraHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 48, 50, 59.94, 60
•(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
•(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•(HD) 1080PsF 23.98, 24, 25, 29.97, 30
•(HD) 1080i 50, 59.94, 60
•(HD) 720p 50, 59.94, 60
비디오 코덱•NDI SpeedHQ(고대역폭)
오디오 스트림/코덱• NDI(압축되지 않은 부동 소수점)
• SDI(PCM)
SDI 디지털 비디오 입력• 4x 12G-SDI BNC
• 12G-SDI, SMPTE-259/292/296/424/425/2081/2082/2036, 12비트, 10비트 및 8비트
NDI 비디오 입력• 2x 10GigE RJ-45
• 4x NDI(채널당 약 105-250Mbit/s)
 •UYVY, 4:2:2, 10비트 및 8비트
 •UYVA, 4:2:2, 10비트 및 8비트

참고: 인터레이스 형식은 지원되지 않습니다.
비디오 입력• SDI 연결은 입력 전용입니다.
 • 12G-SDI를 갖춘 8K/UltraHD2, 4개의 연결이 모두 사용됩니다.
 • 12G-SDI를 갖춘 4K/UltraHD, 4개 연결 모두 사용 가능
 • 3G-SDI를 갖춘 4K/UltraHD, 4개 연결 모두 사용
 • 3G-SDI를 통한 2K/HD, 4개 연결 모두 사용 가능

참고: 12G-SDI 또는 6G-SDI에 대해 연결이 구성된 경우 8K/UltraHD2/4K/UltraHD 형식만 지원됩니다.
• NDI 연결은 입력 전용입니다.
 • 4K/울트라HD/2K/HD
디지털 오디오 입력/ 출력• 16채널 24비트 SDI 임베디드, 48kHz 동기식
NDI 오디오 입력• NDI 연결당 16채널, 비압축 부동, 48kHz 샘플링 속도
컴퓨터 모니터 출력• 디스플레이 포트 출력 4개:
 •최대 UltraHD 60p
 •HDR10/PQ 출력 지원
네트워크 인터페이스• 2x RJ-45, 10GigE
• 원격 제어를 위한 내장형 웹 서버
• 원격 데스크톱 프로토콜(RDP)
크기 ( w x d x h )•1RU 폼 팩터
•436.88 x 429.26 x 43.18 mm (17.2" x 16.9" x 1.7")
무게•8.2kg (18 lb)
•상자당 12.7kg (28 lb)
전원•100~240 VAC 50/60 Hz (듀얼, 리던던트 파워 서플라이)
•일반 190W, 최대 245W
동작 환경•안전 작동 온도 : 5~35C (41~95F)
•안전 보관 온도(전원 꺼짐) : -40~60C (-40~140F)
•작동시 상대 습도 : 8~90% (비응축)
•비 작동시 상대 습도 : 5~95% (비응축)
