12G-SDI 솔루션
※ 목차를 클릭하면 해당 페이지로 이동합니다.
SDI란?
SDI (Serial Digital Interface)는 1989년 SMPTE (Society of Motion Picture and Television Engineers)에서 최초로 표준화한 디지털 비디오 인터페이스 제품군으로, 기존의 아날로그 표준에서 새롭게 등장하는 디지털 비디오 세계에 질서, 상호 운용성 및 일관성을 부여하고자 했습니다.
SDI의 장점
SDI는 전문적인 비디오 및 오디오 전송에 있어 경쟁 인터페이스 대비 다양한 장점을 제공하며, 이러한 장점 덕분에 오늘날까지 표준으로 자리매김해 왔습니다. 물리적으로 SDI는 BNC 잠금 커넥터와 연관 짓는 경우가 많지만, 이 인터페이스는 커넥터 자체를 넘어 광섬유 및 IP 네트워크를 통한 전송에도 적합합니다. 다음은 SDI가 오랜 기간 동안 성공을 거둔 주요 장점들입니다.
-
딜레이 없는 영상 전송
SDI 신호는 동축 케이블을 통해 딜레이가 없는 압축되지 않은 디지털 신호를 전송하여 선명한 이미지를 제공합니다.
-
확장성
카메라에서부터 제작, 후반 작업, 배송에 이르기까지 해상도, 프레임 속도, 풍부한 색상 표현력이 향상됨에 따라 SDI는 증가하는 대역폭 요구를 충족하기 위해 지속적으로 발전해 왔습니다.
더욱 심층적인 색 공간의 HD와 프로그레시브 영상 기술로 인해 필요한 대역폭을 확보하기 위해 듀얼 링크(Dual-Link)라고 불리는 두 개의 SDI 케이블을 동기화하여 사용하게 되었습니다. 이는 새로운 요구에 부응하며 SDI가 지속적으로 발전해 온 것을 보여주는 증거입니다. 오늘날 많은 4K/UltraHD 워크플로우에서는 완전한 4K/UltraHD 영상을 전송하고 생성하기 위해 최대 4개의 3G-SDI 연결을 사용할 수 있습니다. 12G-SDI는 단일 12G-SDI 케이블을 통해 전체 4K 신호를 전송함으로써 이러한 과정을 간소화합니다.
SDI 인터페이스는 종류가 매우 다양하지만, 편의상 동축 케이블 사용 시 다음과 같은 대역폭 범주로 나눌 수 있습니다.
- 표준 화질 SD-SDI (270 Mbps, ST 259)
- HD 표준 HD-SDI (1.483 Gbps, ST 292)
- 3G-SDI (2.97Gbps, ST 424)
- 6G-SDI (5.94Gbps, ST 2081)
- 12G-SDI (11.88 Gbps, ST 2082)
-
연결성
기존 BNC 커넥터는 견고한 잠금 메커니즘을 제공하여 촬영 현장과 스튜디오에서 안전을 보장하고, 우발적인 분리를 방지합니다.
-
길이
HDMI 케이블은 소비자용 인터페이스로 설계되었기 때문에 최대 약 9m까지만 사용할 수 있으며, 그 이상 거리를 전송하려면 증폭기나 리피터가 필요합니다. 반면 SDI는 대역폭에 따라 최대 300m까지 전송할 수 있습니다. SDI 신호를 동축 케이블에서 광섬유 변환기(AJA의 3G-SDI 및 12G FiDO와 같은 제품)에 연결하면 신호 송수신 거리가 최대 10km까지 확장됩니다.
-
보안
동축 케이블을 통한 SDI 전송은 지점 간 전송 시스템으로 작동하며, 의도적으로 DA(분배 증폭기) 또는 라우터에 연결하기 전까지는 추가 분배가 불가능하므로 보안을 강화하는 데 도움이 됩니다.
-
SMPTE 타임 코드
SDI는 타임 코드를 지원하여 비디오의 모든 프레임에 고유 식별 번호를 부여합니다. 이를 통해 프레임 단위로 정확한 디지털 편집이 가능하며, 다른 데이터와 연동하여 오디오와 비디오를 더욱 정밀하고 정확하며 반복 가능한 형태로 만들 수 있습니다. 음악 동기화에 사용될 수 있으며, 라이브 콘서트 제작에서 조명, 불꽃놀이, 비디오 및 기타 효과를 자동화하는 데 자주 사용됩니다. HDMI는 타임 코드를 지원하지 않습니다.
-
ANC 데이터
SDI는 비디오뿐만 아니라 부가 데이터(일반적으로 ANC 데이터로 약칭됨)도 전송할 수 있는 기능을 제공합니다. 텔레비전 시스템의 맥락에서 ANC는 비디오 이외의 정보(예: 오디오, 기타 콘텐츠 및 메타데이터)를 직렬 디지털 인터페이스에 포함시키는 수단을 의미합니다.
보조 데이터 패킷은 일반적으로 저장 위치에 따라 두 가지 유형으로 나뉘며, 특정 패킷 유형은 종종 한 위치 또는 다른 위치에만 존재하도록 제한됩니다.
- 회선과 관계없이 수평 블랭킹 영역에 위치하는 보조 패킷을 수평 보조 데이터(HANC)라고 합니다. HANC는 일반적으로 높은 대역폭의 데이터 또는 특정 회선에 동기화해야 하는 데이터에 사용되며, HANC에 저장되는 일반적인 항목으로는 VPID(비디오 페이로드 ID)와 내장 오디오가 있습니다.
- 수직 블랭킹 영역에 위치한 보조 패킷을 수직 보조 데이터(VANC)라고 합니다. VANC는 일반적으로 대역폭이 낮은 데이터나 필드별 또는 프레임별로만 업데이트하면 되는 데이터에 사용됩니다. 자막 데이터는 일반적으로 VANC 형식으로 저장됩니다.
-
비용
HD 지원 SDI는 표준 동축 케이블(RG-6)을 사용하는데, 이는 일반적으로 HDMI보다 미터당 생산 비용이 저렴합니다.
SDI의 역사
1999년
북미 지역에서 디지털 텔레비전 ATSC HD OTA(지상파) 전송을 지원하기 위해 1.5Gbps HD-SDI 라우팅 기술이 등장하기 시작했습니다. 미국에서 디지털 텔레비전 방송이 1996년에 시작되었기 때문에, 1.5Gbps HD-SDI 라우팅은 비압축 디지털 비디오 전송 속도 향상에 대한 절실한 요구에 대한 대응책이었습니다.
2012 ~ 2015년
5년도 채 되지 않아 텔레비전 업계는 일부 촬영, 제작 및 전송 환경에서 1080i 신호를 더 높은 프레임률과 점진적인 특성을 가진 1080p50/60fps로 대체하기 시작했는데, 이를 위해서는 1.5Gbps HD-SDI 대역폭을 두 배로 늘려야 했습니다. 이는 듀얼 링크(두 개의 SDI 케이블을 직렬로 사용)를 통하거나, 단일 케이블을 통해 대역폭을 두 배로 늘린 새로운 표준인 3G-SDI로 전환하는 방식으로 이루어졌습니다.
현재
3G-SDI 인프라는 다양한 시설, 이동식 방송 차량 및 라이브 이벤트 환경에서 흔히 볼 수 있습니다. 4K/UltraHD 및 60p 이상의 고프레임률 워크플로우의 등장으로 더 높은 대역폭으로의 전환에 대한 압력이 커지고 있습니다.
12G-SDI란 무엇이며 왜 중요한가?
카메라 및 라우팅 기술이 지속적으로 발전함에 따라, 제작 및 후반 작업 과정에서 증가하는 비압축 비디오 신호의 대역폭을 처리하기 위해 방송 및 디지털 영화 등급의 SDI 해상도, 프레임률 및 색심도 표준이 도입되었습니다.
오늘날 미국과 유럽의 많은 소규모 지역 TV 방송국들은 여전히 SDI(1.5G) 시스템을 사용하고 있는 반면, 대부분의 제작 환경에서는 HD 파이프라인에 3G-SDI를, 4K/UltraHD 워크플로우에는 3G-SDI 케이블을 조합하여 사용하고 있습니다. 앞으로는 많은 곳에서 6G-SDI 출력을 지원하는 카메라를 처리하기 위해 대역폭을 업그레이드해야 할 것이며, 최근 소니가 발표한 베니스와 같은 최신 카메라에서 요구하는 12G-SDI 워크플로우까지 고려해야 할 것입니다.
다행히 12G-SDI는 완벽하게 하위 호환성을 제공하며, 케이블 연결을 간소화하고, 적절한 도구를 사용하면 기존 인프라를 원활하고 간편하게 업그레이드할 수 있습니다. AJA는 이러한 전환 과정을 지원해 드립니다.
12G-SDI의 장점
12G-SDI는 여러 가지 장점을 제공합니다. SMPTE에서 표준화한 비디오 인터페이스 제품군인 SDI 및 관련 인터페이스는 텔레비전 시설 내에서 압축되지 않고 암호화되지 않은 디지털 비디오 신호를 전송할 때 명목 데이터 전송률을 제공합니다.
12G-SDI는 일반 HD-SDI보다 8배 높은 대역폭을 제공하며 단일 케이블 연결의 간편함을 자랑합니다. 12G-SDI는 단일 케이블을 통해 최대 100/120fps의 고프레임률과 딥컬러 4K/UltraHD 신호를 처리할 수 있습니다. 이는 라이브 이벤트, 방송 스튜디오, 촬영 현장 및 공연장에서 케이블의 복잡성, 무게, 문제 해결 측면에서 큰 이점을 제공하며, 신호 체인의 잠재적 오류 발생 지점을 크게 줄여줍니다. 광섬유를 이용한 12G-SDI 전송은 12G 신호의 전송 거리를 최대 10km까지 확장시켜 줍니다.
12G-SDI의 발전
12G-SDI의 역사와 이점에 대해 자세히 알아보려면 아래의 유용한 PDF를 다운로드하십시오.
AJA 12G 솔루션
방송 기술이 끊임없이 발전함에 따라 AJA는 방송, 제작, 후반 작업, 프로AV 및 비디오 업계 개발자 파트너에게 미래 지향적인 기술을 제공할 수 있는 독보적인 위치에 있습니다. AJA는 이제 12G-SDI 편집, 광섬유 전송, 라우팅 및 멀티플렉서/디멀티플렉서 변환을 위한 미니 컨버터를 포함한 다양한 솔루션을 제공하여 필요한 곳 어디든 12G-SDI 신호를 배포할 수 있도록 지원합니다. AJA의 12G-SDI 솔루션은 모두 데이터 형식에 구애받지 않으므로 시설이 HDR 워크플로 등으로 전환하더라도 계속해서 원활하게 작동합니다.
유명 미디어 회사, 후반 제작 업체, 이동식 촬영 차량 운영 업체 또는 영화 촬영 감독 등 어떤 분야에 종사하시든 AJA 기술의 신뢰성, 유연성 및 성능은 타의 추종을 불허합니다.
관련 기사
블래스트(VLAST), AJA 장비를 활용하여 PLAVE 아시아 투어 진행
블래스트(VLAST), AJA 장비를 활용하여 PLAVE 아시아 투어 진행 2026년 5월 14일 엄청난 인기를 자랑하는 밴드의 아레나급 라이브 공연을 성공적으로 개최하는 것은 결코 쉬운 일이 아닙니다.
[전체 스토리 보기]
Sun Broadcast, UltraHD 멀티미디어 밴 구축
AJA, SMPTE ST 2110 I/O를 탑재한 BRIDGE LIVE IP 공개
스트리밍 : BRIDGE LIVE
고성능 라이브 멀티 채널 비디오 인코딩 / 디코딩 / 트랜스코딩
BIRGE LIVE
BRIDGE LIVE는 고성능 12G-SDI 비디오 인코딩/디코딩, 스트림 기반 트랜스코딩, 유연한 I/O, 포괄적인 메타데이터 지원, 자막 지원 및 이중 전원 공급 장치를 갖춘 컴팩트한 1U 폼 팩터를 통해 중요 스트리밍 애플리케이션을 위해 구축된 완벽한 솔루션입니다.
BRIDGE LIVE는 다양한 코덱, 컨테이너 및 프로토콜에서 저지연 및 고품질 워크플로우를 모두 지원할 수 있도록 설계되어 수많은 사용 사례를 지원합니다. YouTube, Facebook, Twitch와 같은 플랫폼으로의 멀티 입력 라이브 스트리밍, 제작 및 후반 작업에서 원격 협업을 위한 고품질 레퍼런스 비디오 제공, 원격 라이브 SDI 비디오 소스를 미디어 제작 시설로 백홀링, 통신사/IPTV/케이블 네트워크를 위한 SDI-MPEG-TS 변환, ABR 래더 프로파일을 사용한 콘텐츠 배포용 인코딩 또는 OTT 패키징을 위한 핸드오프까지 모든 기능을 공용 인터넷을 통해 지원합니다.
재생 및 레코딩 : Ki Pro Ultra 12G
Ki Pro Ultra 12G
Ki Pro Ultra 12G는 최대 4채널 동시 HD 녹화를 지원하는 멀티채널 Apple ProRes® 레코더이며, 단일 채널 모드에서는 4K/UltraHD/2K/HD Apple ProRes 또는 Avid DNxHR® 레코더 및 플레이어로 사용할 수 있습니다. 단일 채널 모드에서는 Avid DNxHD® MXF도 HD 포맷까지 지원합니다.
Ki Pro Ultra 12G는 대형 해상도에 적합한 12G-SDI 단일 케이블 연결과 HDR을 지원하는 HDMI 2.0 디지털 비디오 연결을 통해 녹화 및 재생을 간편하게 할 수 있으며, 다양한 아날로그 및 디지털 오디오 연결 옵션을 제공하여 모든 프로젝트의 효율적이고 강력하며 유연한 워크플로우 요구 사항을 충족합니다. 원거리 및 원격 연결이 필요한 경우 Fiber SFP+ 옵션도 제공됩니다.
미니 컨버터 : 12GDA, 12GM,
Hi5-12G, HA5-12G, 12G-AM, 12G-AMA
12GM
12G-SDI Muxer & DeMuxer
12GM은 12G-SDI를 쿼드링크 3G-SDI로, 그리고 쿼드링크 3G-SDI를 12G-SDI로 변환할 수 있는 소형 SDI 트랜스포트 컨버터입니다. 이 멀티플렉서/디멀티플렉서는 4K, UltraHD, 2K, HD 및 SD 워크플로우를 지원하며, 12G, 6G, 3G 및 1.5G 비트 전송률에서 쿼드링크 SDI 신호를 싱글링크 SDI 신호로, 또는 그 반대로 변환할 수 있습니다. 입력 및 출력 매핑은 쿼드런트(Square Division) 방식과 2SI(Two Sample Interleave) 방식을 모두 지원합니다.
12G-AM
12G-AM은 8채널 AES 오디오 임베더/디스임베더 미니 컨버터로, 12G-SDI 입력 및 최대 4K/UltraHD 출력을 지원합니다. 파이버 모델은 LC 및 ST 옵션을 포함한 단일 링크 파이버 I/O를 제공합니다. AES 오디오 디스임베딩은 항상 작동하며 4개의 AES 출력을 제공합니다. 오디오 임베딩은 채널 쌍 단위로 사용자가 선택할 수 있으며, 12G-SDI 입력 오디오를 그대로 전달하거나 브레이크아웃 케이블에서 입력되는 AES 오디오를 임베딩할 수 있습니다. 12G-AM은 입력 비디오 표준을 자동으로 감지하고 구성합니다.
사용 가능한 12G-AM 및 옵션 :
12G-AM 8채널 AES 오디오 내장/해체
12G-AM-TR + LC 파이버 송수신기
12G-AM-T + LC 파이버 송신기
12G-AM-T-ST + ST 파이버 송신기
12G-AM-R + LC 파이버 수신기
12G-AM-R-ST + ST 파이버 수신기
12G-AMA
12G-AMA는 4채널 아날로그 오디오 임베더/디스임베더 미니 컨버터로, 12G-SDI 입력 및 출력을 지원하며 최대 4K/UltraHD 싱글 링크까지 지원합니다. 광섬유 I/O를 제공하며 LC 및 ST 옵션도 포함되어 있습니다. 오디오 디스임베딩 기능은 항상 작동하여 4개의 아날로그 출력을 제공합니다. 오디오 임베딩은 채널 쌍 단위로 사용자가 선택할 수 있으며, 12G-SDI 입력 오디오를 그대로 통과시키거나 브레이크아웃 케이블을 통해 입력되는 아날로그 오디오를 임베딩할 수 있습니다. 아날로그 오디오 레벨도 선택 가능합니다. 12G-AMA는 입력 비디오 표준을 자동으로 감지하고 구성합니다.
사용 가능한 12G-AMA 및 옵션 :
12G-AMA 4채널 아날로그 오디오 내장/해체
12G-AMA-R + LC 파이버 수신기
12G-AMA-R-ST + ST 파이버 수신기
12G-AMA-T + LC 파이버 송신기
12G-AMA-T-ST + ST 파이버 송신기
12G-AMA-TR + LC 파이버 송수신기
Hi5-12G
12G-SDI to HDMI 2.0 변환 (HDR 지원)
Hi5-12G는 8채널의 임베디드 디지털 오디오가 포함된 4K/UltraHD/2K/HD 12G-SDI 싱글 링크 입력을 2채널 또는 8채널 오디오를 지원하는 HDMI 2.0 출력으로 변환합니다. 또한, 간편한 품질 모니터링 또는 SDI 파이프라인 연결을 위해 리클럭킹된 SDI 루프 아웃 기능을 갖춘 12G-SDI 싱글 링크 입력을 제공합니다.
광섬유 SFP를 장착한 Hi5-12G 모델에는 SDI 또는 광섬유 연결 소스에서 장거리로 HDMI 4K 신호를 확장하는 Hi5-12G-R 수신기와 4K/UltraHD SDI 또는 광섬유 소스 신호를 HDMI 목적지로 전송하고 소스 신호를 SDI 또는 광섬유를 통해 보조 목적지로 전달하는 Hi5-12G-TR 송수신기가 포함됩니다.
Hi5-12G는 Fiber ST 커넥터를 사용하는 Hi5-12G-R-ST 수신기로도 제공되며, Fiber SFP 변형과 동일한 장거리 통신 이점을 제공합니다.
Hi5-12G 모델별 지원 기능 :
Hi5-12G – 12G-SDI to HDMI 2.0
Hi5-12G-R – 1개의 파이버 LC 리시버 포함
Hi5-12G-TR – 1개의 파이버 LC 트랜시버 포함
Hi5-12G-R-ST – 1개의 파이버 ST 수신기 포함

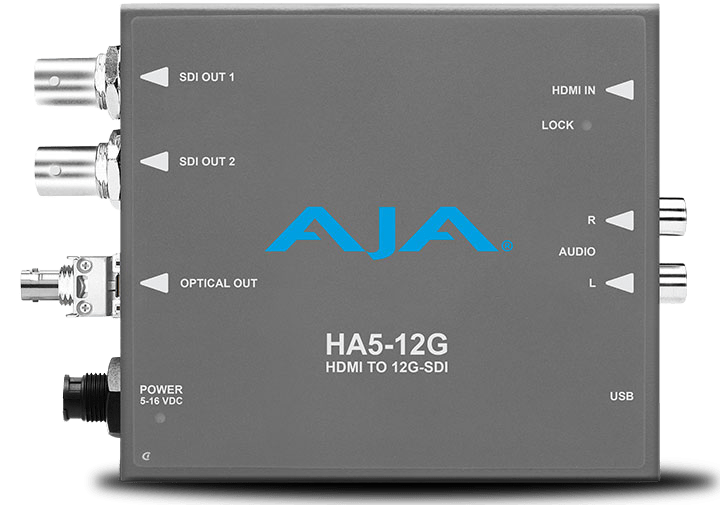

HA5-12G
HDMI 2.0 to 12G-SDI 변환
HA5-12G는 사용자가 HDMI 소스에서 최대 8채널 오디오를 지원하는 HDMI 2.0 입력을 두 개의 12G-SDI 싱글링크 출력으로 변환할 수 있도록 합니다.
휴대용 변환기는 두 개의 SDI DA 출력을 포함하고 있으며 각 SDI 링크에서 12G-SDI를 전송하여 SDI를 통해 4K/UltraHD를 전송할 때 케이블 길이를 줄여줍니다.
Fiber SFP가 장착된 HA5-12G 모델인 HA5-12G-T 단일 채널 송신기는 HDMI 4K 신호를 장거리(단일 모드 10km)까지 전송할 수 있습니다.
HA5-12G는 Fiber ST 커넥터를 사용하는 HA5-12G-T-ST 모델로도 제공되며, Fiber SFP 변형 모델과 동일한 장거리 전송 이점을 제공합니다.
HA5-12G 모델별 지원 기능 :
HA5-12G – HDMI 2.0 to 12G-SDI
HA5-12G-T – 1개의 파이버 LC 1 채널 트랜스미터 포함
HA5-12G-T-ST – 1개의 파이버 ST 송신기 포함

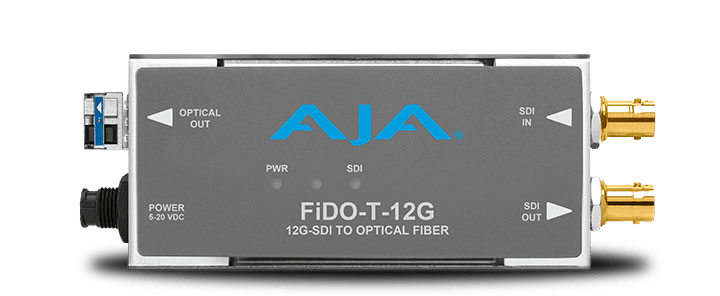

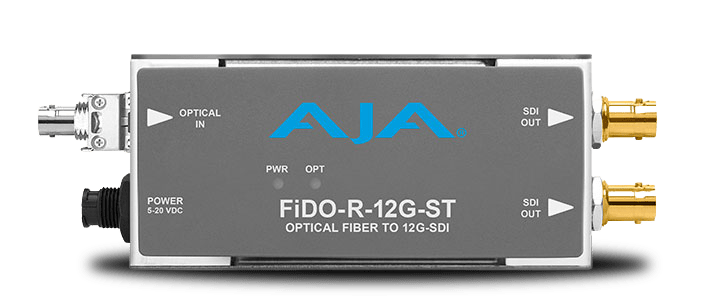

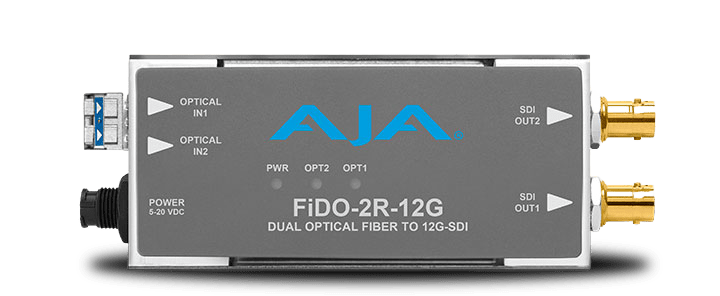

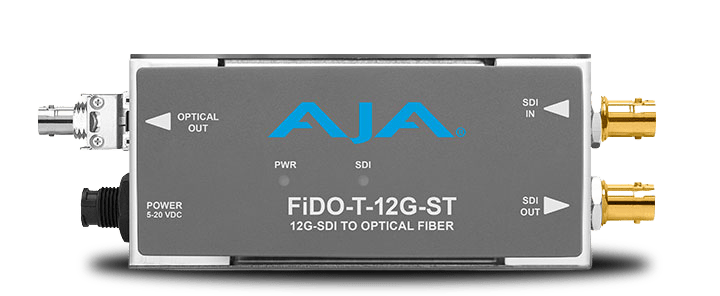

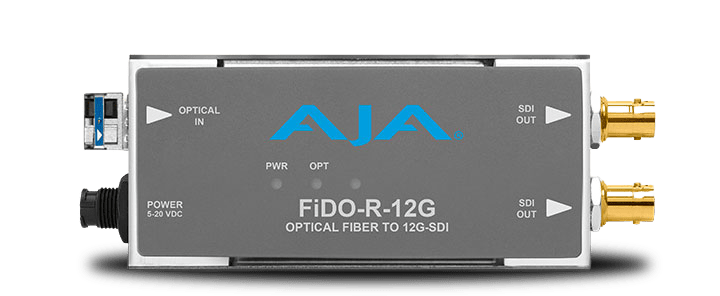

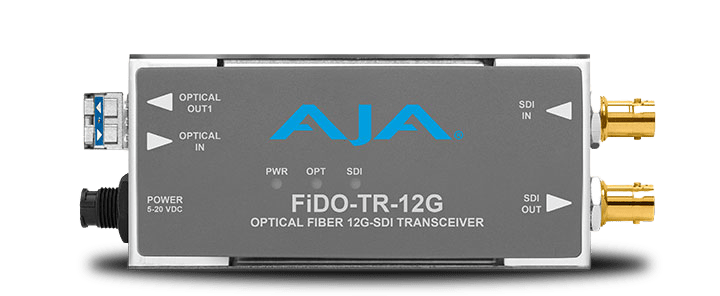

광-옵티컬 미니 컨버터 : FiDO 12G
AJA의 FiDO 12G-SDI/ 광-옵티컬 싱글모드 변환기 제품군은 표준 싱글모드 광-옵티컬 케이블을 사용하여 최대 10km 거리까지 12G 데이터를 전송할 수 있습니다. 모든 AJA FiDO 변환기는 관련 SMPTE 규격을 충족하며 다양한 용도에 맞게 설계되었습니다.
openGear 12G
OG-DANTE-12GAM
OG-DANTE-12GAM은 openGear 기반의 Dante 오디오 임베더/디스임베더로, 듀얼 12G-SDI 입력 및 출력 포트를 통해 최대 32채널의 오디오 임베딩과 디스임베딩을 동시에 지원합니다. OG-DANTE-12GAM은 SDI와 Dante 인프라 간의 연결 고리 역할을 합니다.
Dante 오디오 네트워킹은 표준 네트워크 하드웨어를 사용하거나 표준 네트워크 인프라에 연결하여 로컬 및 광역 네트워크를 통해 낮은 지연 시간으로 디지털 오디오를 배포합니다. 이는 아날로그, AES 및 MADI 인프라에 비해 오디오 시스템 확장성, 간편한 설치 및 배선 간소화 등 여러 가지 장점을 제공합니다.
10개의 OG-DANTE-12GAM 카드가 장착된 OG-X-FR openGear 프레임은 랙 마운트형 폼 팩터로 최대 640채널의 오디오 브리징을 제공하여 다양한 요구 사항을 충족합니다.

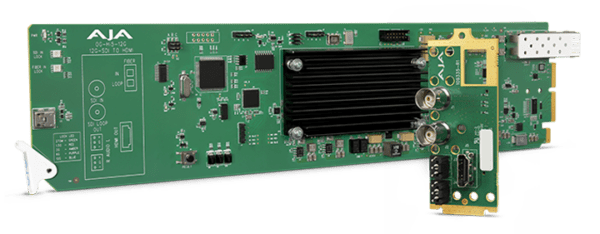

OG-Hi5-12G
OG-Hi5-12G는 12G-SDI를 HDMI 2.0으로 변환하여 뛰어난 화질과 4K/UltraHD 최대 60p의 HDR(High-Frequency Relay)을 지원합니다. 또한 HDMI v2.0 및 CTA-861-G 규격에 따라 HDR 메타데이터를 생성할 수 있습니다. 12G-SDI 단일 링크 입력과 SDI 모니터링 또는 SDI 파이프라인 연결을 위한 리클럭킹 SDI 루프 출력을 제공합니다. 광섬유 SFP를 탑재한 모델로는 OG-Hi5-12G-R LC 또는 ST 수신기 및 OG-Hi5-12G-TR 송수신기가 있습니다.

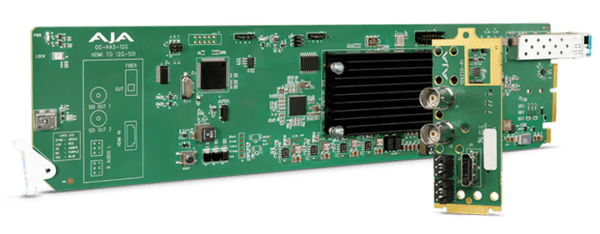

OG-HA5-12G
OG-HA5-12G는 HDMI 2.0 입력을 4K/UltraHD 싱글 링크 출력을 위한 12G-SDI로 변환합니다. OG-HA5-12G는 HDMI 소스에서 8채널 또는 2채널의 임베디드 오디오를 지원하는 두 개의 12G-SDI 분배 증폭기 출력을 포함합니다. 또한 OG-HA5-12G는 EDID(Extended Display Identification Data) 에뮬레이션을 지원합니다. LC 또는 ST 광섬유 연결을 지원하는 OG-HA5-12G-T 및 OG-HA5-12G-T-ST 모델도 제공됩니다. 이 모델들은 SFP가 설치된 상태로 출고되며 OG-HA5-12G의 모든 기능을 포함합니다.
OG-12GDA-2×4
OG-12GDA-2×4는 openGear와 호환되는 최첨단 12G-SDI 분배 증폭기입니다. 듀얼 입력 채널로 들어오는 12G-SDI 신호는 자동으로 이퀄라이징되고, 출력은 각각 4개의 12G-SDI 출력으로 자동 리클럭킹됩니다. 이러한 듀얼 입력 기능 덕분에 제한된 프레임 공간에서 두 배 더 많은 분배 증폭기를 사용할 수 있습니다. 10개의 BNC 후면 커넥터 모듈이 포함되어 있습니다.
AJA의 OG-X-FR 프레임을 포함한 고밀도 openGear 2RU 프레임에서 사용하도록 설계된 새로운 DashBoard 소프트웨어는 Windows, macOS 및 Linux를 지원하여 openGear 아키텍처를 원격으로 제어하고 모니터링할 수 있으며, PC 또는 로컬 네트워크를 통해 편리하고 업계 표준의 구성, 모니터링 및 제어 옵션을 제공합니다.
OG-FiDO-T-12G-ST
OG-FiDO-T는 최첨단 openGear 호환 12G-SDI-광섬유 변환기로, 표준 단일 모드 광섬유 케이블을 통해 12G-SDI 신호를 최대 10km(32,808피트)까지 확장할 수 있습니다. 12G-SDI 입력은 동급 최고 수준의 입력 지터 허용 오차를 갖도록 리클럭킹됩니다. 또한 리클럭킹된 루핑 12G-SDI 출력도 제공됩니다.
AJA openGear 제품은 AJA의 OG-X-FR 프레임을 포함한 고밀도 openGear 2RU 프레임에서 사용하도록 설계되었으며, Windows®, macOS® 및 Linux®에서 업계 표준 DashBoard 소프트웨어를 지원하여 PC 또는 로컬 네트워크를 통해 원격 제어 및 모니터링을 제공합니다.
OG-FiDO-2T-12G
OG-FiDO-2T-12G는 최첨단 오픈기어(openGear) 호환 2채널 12G-SDI-광섬유 변환기로, 표준 단일 모드 광섬유 케이블을 통해 12G-SDI 신호를 최대 10km(32,808피트)까지 전송할 수 있습니다. 두 개의 12G-SDI 입력은 완전히 독립적이므로 각 채널에서 서로 다른 12G-SDI 속도를 전송할 수 있습니다.
AJA openGear 제품은 AJA의 OG-X-FR 프레임을 포함한 고밀도 openGear 2RU 프레임에서 사용하도록 설계되었으며, Windows®, macOS® 및 Linux®에서 업계 표준 DashBoard 소프트웨어를 지원하여 PC 또는 로컬 네트워크를 통해 원격 제어 및 모니터링을 제공합니다.
OG-12GM
OG-12GM은 12G-SDI를 쿼드 링크 3G-SDI로, 그리고 쿼드 링크 3G-SDI를 12G-SDI로 변환할 수 있는 소형 SDI 트랜스포트 openGear 카드입니다. 이 멀티플렉서/디멀티플렉서는 4K, UltraHD, 2K, HD 및 SD 워크플로우를 지원하며, 12G, 6G, 3G 및 1.5G 비트 전송률에서 쿼드 링크 SDI 신호를 싱글 링크 SDI 신호로, 그리고 그 반대로 변환할 수 있습니다. 입력 및 출력 매핑은 쿼드런트(Square Division)와 2SI(Two Sample Interleave) 방식을 모두 지원합니다.
프레임 싱크 및 컨버터 :
FS4, FS-HDR, ColorBox
FS-HDR
FS-HDR은 Colorfront Engine™ 기술을 통해 SDR에서 HDR, HDR에서 SDR, HDR에서 HDR로의 변환을 지원합니다.
FS-HDR은 랙 마운트형 범용 컨버터/프레임 동기화 장치로, 방송, OTT, 후반 작업 및 라이브 이벤트 AV 환경에서 요구되는 HDR(High Dynamic Range) 및 WCG(Wide Color Gamut) 기능을 충족하도록 특별히 설계되었습니다. 4K/UltraHD 및 2K/HD 워크플로우에서 실시간 저지연 처리와 색 재현력이 요구되는 환경에 적합합니다. Colorfront와의 협력을 통해 개발된 FS-HDR의 HDR/WCG 기능은 검증되고 높은 평가를 받는 Colorfront Engine™ 비디오 처리 알고리즘을 기반으로 합니다.
FS-HDR은 통합 3G-SDI 외에도 옵션으로 제공되는 12G-SDI HD-BNC 또는 12G/6G SMPTE 속도를 지원하는 12G 광섬유 모듈과 함께 사용할 수 있는 4개의 광섬유 SFP 케이지를 제공합니다.
FS4
FS4는 1RU 프레임 내에서 단일 채널 4K/UltraHD/2K/HD/SD 또는 4채널 2K/HD/SD 모드를 제공하여 변환 및 프레임 동기화를 지원합니다.
FS4는 4채널 2K/HD/SD 또는 1채널 4K/UltraHD 프레임 동기화 장치 및 업/다운/크로스 컨버터입니다. AJA의 플래그십 프레임 동기화 장치 및 컨버터인 FS4는 세련된 1U 프레임에 뛰어난 다용성과 연결성을 제공하여 모든 4K/UltraHD 및 2K/HD/SD 변환 요구 사항을 충족하며, 풍부한 디지털 연결과 옵션으로 12G-SDI Fiber LC 및 12G-SDI HD-BNC SFP 연결을 지원합니다.
FS4는 옵션으로 제공되는 12G-SDI HD-BNC 또는 12G 광섬유 모듈과 함께 사용할 수 있는 4개의 광섬유 SFP 케이지를 제공하며, 12G/6G SMPTE 속도를 지원합니다.

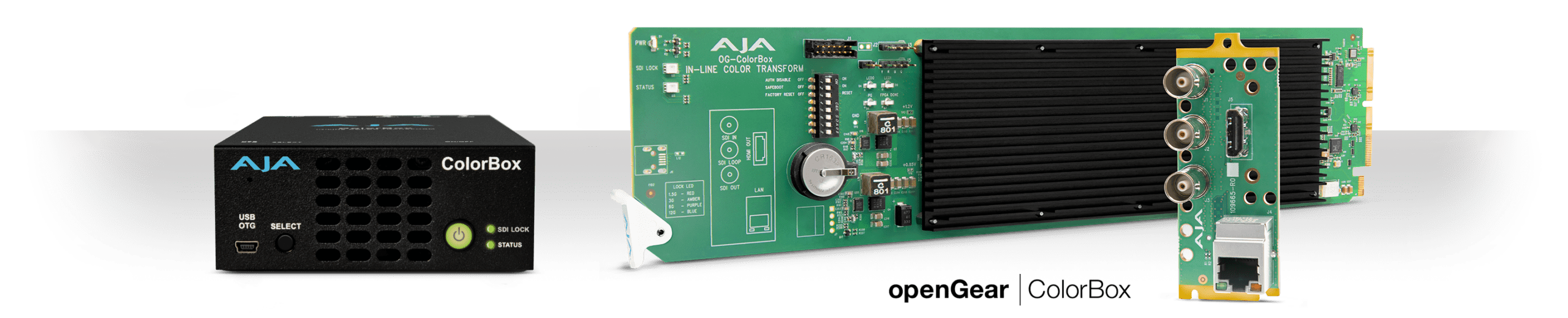

ColorBox
AJA의 ColorBox는 방송, 라이브 이벤트 및 현장 촬영 애플리케이션의 변환 요구 사항을 충족하도록 특별히 설계된 색상 관리 워크플로우용 소형 고성능 컨버터입니다. 표준 동적 범위(SDR), 고해상도 동적 범위(HDR) 및 광색역(WCG) 신호를 지원하며, 독자적인 색상 처리 파이프라인을 통해 최대 4:2:2 10비트 60p 또는 4:4:4 12비트 30p의 단일 와이어 4K/UltraHD HDR을 지원하는 12G-SDI를 사용합니다.
33pt 3D LUT 프로세서와 사면체 보간법을 기반으로 구축된 AJA Color Pipeline은 4개의 1D LUT와 2개의 3×3 매트릭스를 추가로 제공하며, 각각 개별적으로 구성 가능하고 Proc Amp 또는 RGB 색상 보정기로도 사용할 수 있습니다. 유선 이더넷 연결 또는 타사 WiFi USB 어댑터를 통한 무선 연결을 통해 웹 사용자 인터페이스에서 색상 처리 옵션을 간편하게 관리할 수 있습니다.
ColorBox는 Colorfront 엔진, BBC HLG LUT, ORION-CONVERT를 포함한 고급 색상 관리 워크플로우를 위한 라이선스 업그레이드 옵션을 제공하여 기능을 확장합니다. ORION-CONVERT의 독자적인 실시간 부동 소수점 연산 방식은 색상 변환에 있어 더욱 정밀한 결과를 제공하여 “색상 사이의 미묘한 색상까지” 표현할 수 있도록 합니다. 이를 통해 픽셀 단위까지 완벽한 색상 변환과 색상 유지가 매우 중요한 왕복 변환이 가능합니다. ColorBox에는 Colorfront 변환 및 NBCU LUT가 무료로 포함되어 있어 더욱 다양한 전문가 수준의 색상 처리 옵션을 선택할 수 있습니다.
ColorBox는 정교한 테스트 패턴 생성기와 프레임 저장소를 제공하여 워크플로우에 유용한 도구를 제공합니다. 특히 최고 품질의 참조 스틸 이미지를 위해 최대 4K 해상도의 이미지를 16비트 .tiff 파일로 캡처할 수 있습니다. ColorBox는 사용자가 정의할 수 있는 텍스트 필드와 사용자가 불러온 오버레이를 포함하여 이미지에 정보를 오버레이할 수도 있습니다. 이렇게 캡처한 이미지는 ColorBox에 로컬로 저장하거나 연결된 컴퓨터에 저장하여 필요할 때 언제든지 참조할 수 있습니다.
HDR Image Analyzer 12G
HDR용 웨이브폼, 히스토그램 및 벡터스코프 모니터링
HDR 이미지 분석기 12G는 HLG, PQ 및 Rec.2020을 포함한 최신 HDR 표준을 8K/UltraHD2/4K/UltraHD/2K/HD 해상도에서 효과적으로 분석할 수 있는 포괄적인 도구를 편리한 1U 크기에 담아 제공하며, 12G 연결의 간편함을 활용합니다.
Colorfront®의 Colorfront Engine™을 활용하여 Colorfront®와 협력하여 개발된 AJA HDR 이미지 분석기 12G는 카메라 Log 포맷부터 SDR(REC 709), PQ(ST 2084), HLG에 이르기까지 다양한 입력 형식을 지원하며, 기존 BT.709 색역과 함께 BT.2020 색역도 지원합니다.
필요한 곳 어디에서든 사용할 수 있도록 특별히 설계된 1U 폼 팩터는 다양한 워크플로우에 적합하여 일관되고 예측 가능한 HDR 제작 및 마스터링에 필요한 안정성을 제공합니다.
라우터 : KUMO 3232-12G,
KUMO 1616-12G
방송, 프로덕션 및 프로AV 환경에 맞게 설계된 KUMO 3232-12G 및 KUMO 1616-12G 라우터는 고해상도, 고프레임률(HFR) 및 딥 컬러 프로덕션을 지원하고, 케이블 길이를 줄이며, SDI를 통한 4K/UltraHD 전송 시 오류 발생 가능성을 최소화합니다. 또한 KUMO 12G 라우터는 모든 SDI 포맷과 하위 호환됩니다.
KUMO 3232-12G와 KUMO 1616-12G는 각각 64개의 12G-SDI 입력과 64개의 12G-SDI 출력을 제공하는 소형 12G-SDI 라우터이며, 32개의 12G-SDI 입력과 32개의 12G-SDI 출력을 제공하는 모델과 16개의 12G-SDI 입력과 16개의 12G-SDI 출력을 제공하는 모델도 있습니다.
이 라우터는 AJA의 KUMO 3232 및 KUMO 1616 라우터와 외형적으로 동일하며, AJA의 eMini-Setup 소프트웨어를 통해 IP 주소를 쉽게 구성할 수 있도록 USB 포트가 추가되었습니다.
I/O : KONA X, KONA 5, Io 4K Plus, T-TAP Pro

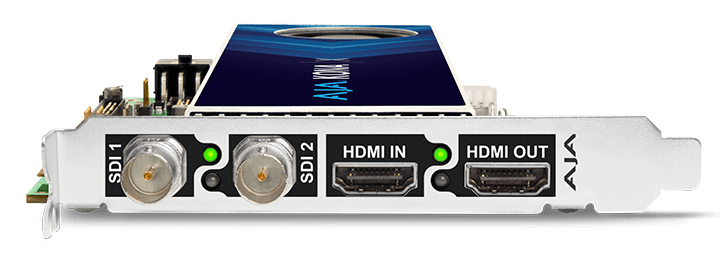

KONA X
차세대 AI 및 AR 워크플로우를 지원하도록 처음부터 설계된 KONA X는 4레인 PCIe 3.0 비디오 I/O 카드로서, 두 개의 풀 사이즈 양방향 12G-SDI BNC 연결과 두 개의 풀 사이즈 HDMI 2.0 연결(입력용 1개, 출력용 1개)을 제공합니다. KONA X는 스트리밍 DMA(Direct Memory Access)를 통해 서브프레임 수준의 낮은 지연 시간을 구현하여, 라이브 스포츠 및 가상 프로덕션*과 같은 환경에 필수적인 I/O 및 처리 지연 없이 강력한 실시간 워크플로우를 가능하게 합니다. 옵션으로 제공되는 KONA Xpand 확장 카드를 사용하면 더욱 강력한 연결 기능을 활용할 수 있습니다.
KONA 5
KONA 5는 12G-SDI 입출력과 HDMI 2.0 출력을 지원합니다. 또한 KONA 5는 HDMI를 통해 HDR10 및 HLG를 지원합니다.
KONA 5는 AJA의 가장 강력한 데스크톱 PCIe 카드로서, 8K/UltraHD2, 4K/UltraHD, 2K/HD, SD, 고프레임률(HFR), 고화질(HDR) 및 딥 컬러 워크플로우를 지원하는 완벽한 전문가급 비디오 및 오디오 연결 기능을 제공합니다. 카드 자체에 레퍼런스 입력 단자가 있으며, 함께 제공되는 브레이크아웃 케이블을 통해 RS-422 및 8채널 AES 오디오 입출력으로 추가 연결이 가능합니다.
Io 4K Plus
Io 4K Plus는 Thunderbolt 3, 12G-SDI 및 HDMI 2.0 입출력을 지원합니다. 또한 HDMI를 통해 HDR10 및 HLG를 지원합니다.
Io 4K Plus는 Thunderbolt 3를 통해 사용할 수 있는 최첨단 캡처 및 출력 하드웨어로, 최신 4K/UltraHD 장치, 고프레임률(HFR), 고화질(HDR) 및 딥 컬러 워크플로우를 지원하는 완벽한 전문가급 비디오 및 오디오 연결 기능을 제공합니다. Thunderbolt 3의 강력한 성능을 통해 Io 4K Plus는 12G-SDI 및 HDMI 2.0을 통해 4K/UltraHD부터 2K/HD 및 SD에 이르기까지 다양한 포맷을 최대 60p의 프레임률로 처리할 수 있습니다.
T-TAP Pro
T-TAP Pro는 AJA의 검증된 T-TAP의 최신 세대 제품으로, 최신 12G-SDI 및 HDMI 2.0 연결을 통해 단일 케이블로 최대 4K 또는 UltraHD 60p 비디오를 처리할 수 있습니다. 이를 통해 깊이 있는 색감, 높은 프레임률, SDR 및 HDR 비디오를 다양한 전문가용 및 일반 소비자용 모니터와 기기에 최고 수준의 10비트 및 12비트 화질로 손쉽게 출력할 수 있습니다. T-TAP Pro는 컴팩트하고 조용한 장치로, Thunderbolt 3를 지원하는 모든 시스템에 차세대 모바일 모니터링 기능을 제공합니다.
Dante AV Ultra 12G-SDI
Dante AV Ultra
AJA Dante AV 4K-T는 Dante AV Ultra를 활용하여 12G-SDI 신호를 최대 4K/UHD의 초고화질 비디오로 인코딩하는 IP 비디오 워크플로우를 지원합니다. Dante AV 4K-R은 Dante AV Ultra에서 인코딩된 신호를 다시 12G-SDI로 디코딩합니다. 놀랍게도, 이러한 비디오/오디오 전송은 표준 1기가비트 이더넷(GigE) 네트워크를 통해 이루어집니다. Dante AV는 AJA Video와 Audinate의 Dante에서 기대할 수 있는 사용 편의성, 원활한 멀티벤더 호환성, 그리고 통합 제어 환경을 제공합니다.
