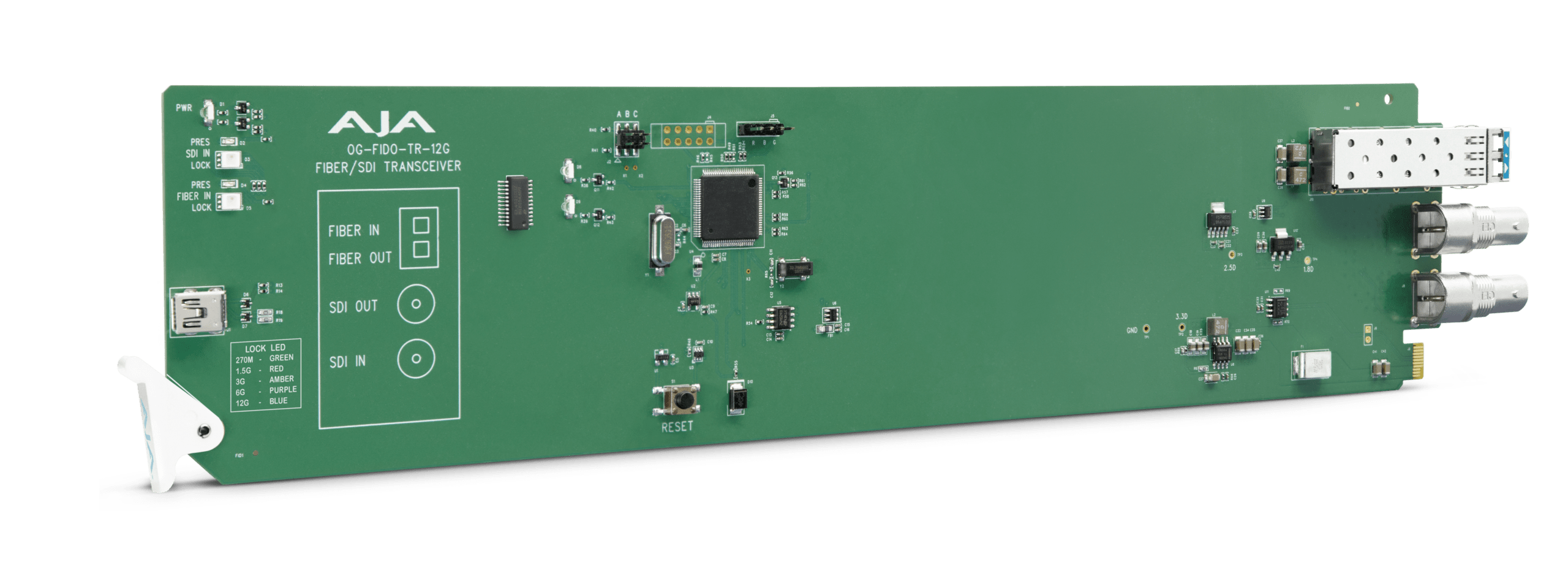

OG-FiDO-TR-12G

OG-FiDO-TR-12G

소비자가 1,790,000

설명

개요

OG-FiDO-TR-12G는 최첨단 openGear 호환 12G-SDI / Fiber 트랜시버 제품으로 12G-SDI에서 Fibre로, Fiber에서 12G-SDI로의 변환이 모두 지원됩니다.

openGear 카드는 12G-SDI-Fiber 변환을 위해 탁월한 유연성과 비용 효율성을 제공하며 단일 모드에서 최대 10km (32,808ft)까지 긴 케이블을 사용할 수 있습니다.

AJA openGear 제품은 AJA의 OG-X-FR 프레임을 포함한 고밀도 openGear 2RU 프레임에서 사용할 수 있도록 설계되었으며 Windows® 및 macOS®, Linux®에서 업계 표준 DashBoard 소프트웨어를 지원하여 PC 또는 로컬 네트워크를 통한 원격 제어 및 모니터링을 제공합니다.

특징

  • 비디오 형식 : 270Mbps – 12Gbps, 포맷에 구애받지 않음
  • 입력 : 1x12G-SDI BNC, 1x 단일 모드 LC 파이버 커넥터
  • 출력 : 1x12G-SDI BNC, 1x 단일 모드 LC 파이버 커넥터
  • openGear DashBoard를 통해 모니터링
  • HDR(High Dynamic Range) 지원
  • 입력 현재 및 입력 SMPTE 잠금 LED
  • 자동 감지 및 리 클로킹
  • 자동 선택 – 270Mbps, 1.483Gbps, 1.485Gbps, 2.967Gbps, 2.970Gbps, 5.934Gbps, 5.940Gbps, 11.868Gbps, 11.880Gbps
  • 공칭 파장(Tx : 1310nm (일반), Rx : 1260-1620nm)
  • 전력 : 최대 3W
  • 핫 스왑 가능
  • Ross Dashboard 소프트웨어를 통한 원격 이더넷 모니터
  • Fiber SFP 포함
  • 후면 I/O 카드 포함
  • 각 카드에 대해 2개의 슬롯 필요
  • OG-X-FR 및 OG-3-FR, DFR-8321 openGear 프레임과 호환
  • 5년 보증

신호 흐름 다이어그램

신호 흐름도는 12G-SDI를 통해 AJA FIDO-T-12G 미니 컨버터에 연결된 4K 카메라 시스템을 보여줍니다. FIDO-T-12G는 12G-SDI 신호를 광학 섬유로 변환하여 OG-FIDO-TR-12G로 보내집니다. OG-FIDO-TR-12G는 광섬유 입력을 12G-SDI로 다시 변환하며, 연결되어 있는 Ki Pro Ultra 12G 디지털 VTR에 보내져 4K 비디오를 녹화합니다.

연결성

파이버 및 12G-SDI 입력 모두 클래스 입력 지터 허용오차에서 최상의 상태로 리클럭되며 6G/3G/HD/SD-SDI를 포함하는 12G-SDI 입력 및 출력 지원합니다. 두 신호 경로는 독립적이며 속도가 다를 수 있으며 단일 모드 파이버 케이블을 지원합니다.

openGear 호환성

openGear 표준은 AJA 카드가 인증된 openGear 파트너의 다른 openGear 제품과 호환되도록 보장합니다. 점점 더 많은 제품 목록을 제공하는 openGear는 랙프레임 제품의 미래입니다.

유연한 I/O

모듈 식 후면 패널을 통해 카드당 맞춤형 I/O 연결이 가능합니다. (개별 카드 포함)

페일 세이프

예비 전원 공급 장치(옵션)는 1차 전원 장애 시 보조 전원을 제공합니다.

이더넷 액세스

표준 이더넷 연결을 사용하면 전체 프레임 통신을 위해 대시보드 응용 프로그램을 통해 프레임에 액세스할 수 있습니다. 프레임에는 호환되는 OpenGear 카드와 고급 통신을 위해 카드 별 이더넷 액세스 옵션을 프레임에 설치할 수 있습니다.

DashBoard 소프트웨어 다운로드

Ross DashBoard 소프트웨어는 macOS, Windows 및 Linux에서 openGear 카드의 빠르고 편리한 구성 및 제어를 제공합니다.

선택한 플랫폼에 대한 최신 DashBoard 소프트웨어 다운로드를 보려면 www.opengear.tv를 방문하십시오.

AJA 데이터 계산기

AJA 랙 프레임 및 카드의 전체 라인에 대한 정보는 이제 iOS의 Mini-Matrix 모바일 앱에서 사용할 수 있습니다. AJA 제품은 광범위하기 때문에 이 앱은 당신이 어디에 있든 모든 상황에 적합한 컨버터를 찾을 수 있도록 도와줍니다.

개별 제품에는 자세한 내용을 위해 기본 AJA 웹 사이트로 돌아가는 링크가 있으며 사용자는 앱에서 직접 제품 정보를 이메일로 보낼 수 있습니다. iPad® 및 iPhone®용 무료 AJA Mini-Matrix 앱은 Apple iTunes® Store에서 다운로드 할 수 있습니다.

업계 최고의 지원

AJA의 기술 지원은 업계 최고로 인정 받고 있으며 모든 AJA 고객에게 제공됩니다. openGear 설치, 구성, 작동과 관련하여 도움이 필요하거나 기술적인 문제가 발생하는 경우 AJA Support는 귀하와 협력하여 작업을 시작하고 실행합니다.

openGear 제품은 5 년 보증이 적용됩니다. 제품 자체의 보증 조건에 대한 자세한 내용은 개별 제품 설명서를 참조하십시오.

기술 사양

비디오 포맷• 270 Mbps - 12 Gbps, format agnostic
디지털 비디오 입력• 1-channel independent 12G-SDI BNC connector, SMPTE 259/292/424/2081/2082
• 1-channel independent Single Mode LC Fiber connector, SMPTE 297/259/292/424/2081/2082
• Nominal Wavelength:
• Rx 1260 nm (min), 1620 nm (max)
• Optical Sensitivity:
• -10 dBm (min 6 and 12 Gbps)
• -14 dBm (min 270 Mbps, 1.5 Gbps and 3 Gbps)
• Overload Power: -2 dBm (min)
디지털 비디오 출력• 1-channel independent 12G-SDI BNC connector, SMPTE-259/292/424/2081/2082
• 1-channel independent Single Mode LC Fiber connector, SMPTE-297/259/292/424/2081/2082
• Nominal Wavelength:1260 nm (min), 1310 nm (typ), 1360 nm (max)
• Optical Power: -5 dBm (min), 2 dBm (max)
• Extinction Ratio: 3.5 dB (min)
리클럭킹• 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps - Auto Select
• All other rates are passed through and not reclocked
사용자 인터페이스• openGear DashBoard network control software via Windows, macOS or Linux
크기 (W x D x H)• openGear 표준 폼 팩터, 전면 슬롯 및 후면 카드, 각 카드에 2 개의 슬롯 필요
무게• 0.3kg (0.5 파운드)
파워• openGear 프레임 호환, 카드 당 최대 3 와트
환경• Safe Operating Temperature: 0 to 40 C (32 to 104 F)
• Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
• Operating Relative Humidity: 10-90% noncondensing
• Operating Altitude: <3,000 meters (<10,000 feet)
