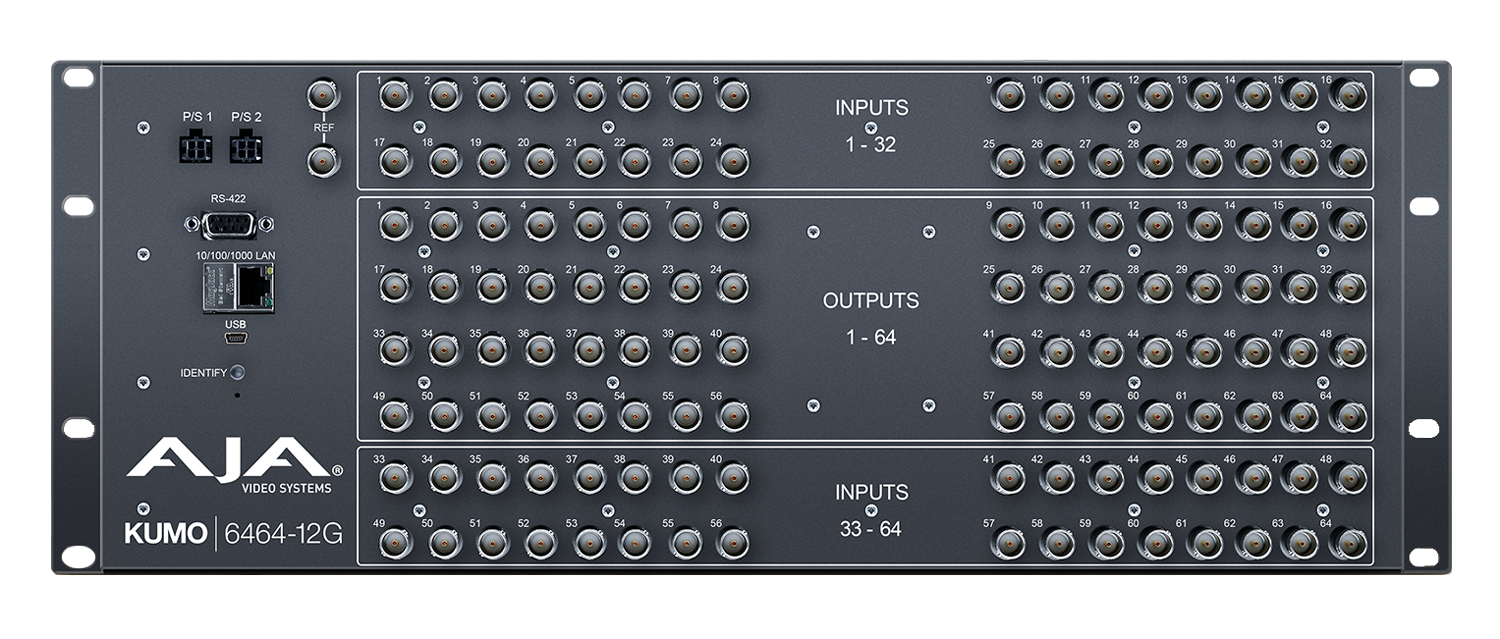

KUMO 6464-12G

소형 64×64 12G-SDI 라우터

₩12,800,000
(VAT포함)

KUMO 6464-12G는 64개 12G-SDI 입력 및 64개 12G-SDI 출력으로 12G-SDI / 6G-SDI / 3G-SDI / 1.5G-SDI를 지원하는 컴팩트한 4RU 프로파일을 유지하면서 더 큰 구성에 더 큰 용량을 제공합니다.

KUMO 12G-SDI 라우터는 단일 SDI 링크를 통해 4K / UltraHD를 전송할 때 케이블 실행을 줄이면서 대형 해상도, HFR (High Frame Rate) 및 딥 컬러 형식을 지원합니다. 쿼드링크 제어는 최대 8K 해상도의 라우팅을 제공합니다. 이 라우터는 KUMO CP 및 CP2를 사용하여 네트워크 기반 및 물리적 제어 기능을 제공하며 AJA의 무료 eMini-Setup 소프트웨어를 통해 IP 주소를 구성하기위한 USB 포트와 함께 AJA의 입증 된 KUMO 6464 라우터의 물리적 형태를 나타냅니다..

모든 AJA KUMO 제품과 동일한 품질 표준으로 구축 된 KUMO 6464-12G는 포스트 시설 및 중계차와 같이 크기, 성능 및 용량의 균형이 중요한 모든 상황에 이상적인 선택입니다.

특징

  • 64 x 12G-SDI 입력 및 출력
  • 매우 얇은 깊이의 컴팩트한 4RU
  • 4K / UltraHD를 위한 단일 케이블 지원
  • 이중화 전원 공급 장치 옵션
  • 라우터 당 8개의 Salvos
  • 원격 제어를위한 내장 웹 서버
  • 라우터의 IP 주소를 쉽게 구성 할 수있는 USB 포트
  • 5 년 보증

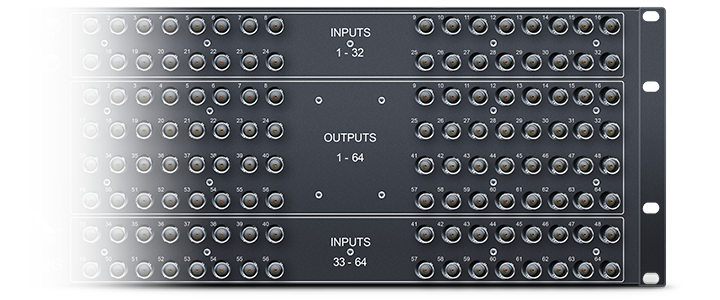

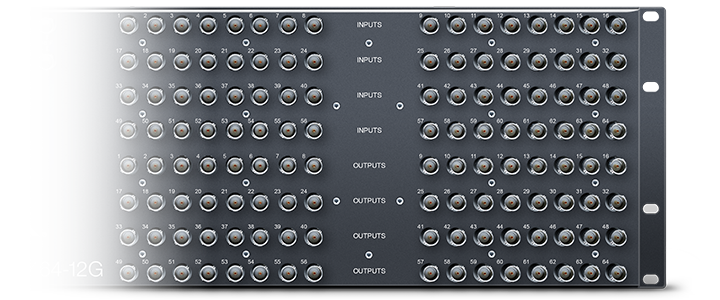

강력한 신호 제어

KUMO 6464 12G의 강력한 크로스 포인트 라우팅 매트릭스는 추가 패치 패널이나 분배 증폭기 없이도 모든 입력을 여러 출력에 매핑합니다. 단일 입력을 모든 출력으로 라우팅하여 KUMO6464 12G를 저렴한 분배 증폭기로 사용하십시오. 이러한 방식으로 KUMO 6464-12G를 여러 분배 증폭기 대신 사용할 수 있습니다.

8K가 나오고 4K / UltraHD 워크 플로우가 지속적으로 향상됨에 따라 KUMO 라우터는 증가하는 문제를 해결할 수 있습니다. KUMO 12G-SDI 라우터는 4K / UltraHD를위한 단일 링크 케이블 단순성을 제공하며 간단한 설정 변경으로 KUMO 12G-SDI 라우터를 조합형 이중 링크 또는 쿼드 링크 그룹으로 구성하여 사용자가 여러 입력 및 출력을 함께 그룹화 할 수 있습니다. 8K 듀얼 또는 쿼드 링크 4K / UltraHD 워크 플로를위한 KUMO 3G-SDI 라우터. 이를 통해 프로덕션, 라이브 이벤트, 중계차 또는 포스트 시설 전체에서 raw 또는 8K 또는 4K / UltraHD 신호를 라우팅 할 수 있습니다.

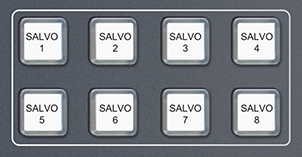

Salvo의 심플함

새로운 Salvos 지원 기능은 여러 소스를 특정 대상으로 호출하여 스위칭 작업을 간소화합니다. Salvos는 KUMO 라우터에 저장되며 KUMO 라우터의 웹 UI, 이더넷을 통한 GVG 기본 프로토콜, RS-232 및 / 또는 AJA KUMO CP2 Salvos 버튼을 통해 불러올 수 있습니다.

KUMO 6464-12G는 최대 8 개의 Salvo를 지원하며  Salvos를 사용하면 운영자는 간단한 버튼을 눌러 미리 정의 된 소스를 특정 대상 구성으로 신속하게 불러올 수 있습니다.

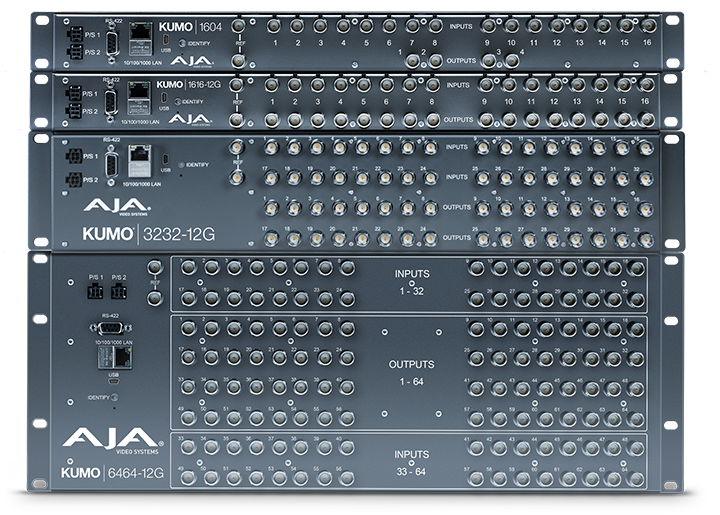

컴팩트 라우팅

KUMO 컴팩트 SDI 라우터는 강력한 신호 제어 기능을 제공하며 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI 및 SD-SDI에서 SMPTE 사양을 능가하는 전체 방송 사양을 지원합니다. 초소형 4RU 형식은 불과 몇 인치에 불과하므로 모바일 스포츠 트럭 및 편집 스위트에서 기업 비디오 설치 또는 라이브 A / V 설치에 이르기까지 모든 방송, 프로덕션 또는 포스트 프로덕션 환경에 적합합니다.

KUMO SDI 라우터는 7 가지 구성으로 제공됩니다 : 12G-SDI용 3 개 및 3G-SDI 라우팅용 4 개.

12G-SDI의 경우 KUMO 6464-12G 는 64x 12G-SDI 입출력을 KUMO 3232-12G 는 32x 12G-SDI 입출력을, KUMO 1616-12G 는 16x 12G-SDI 입출력을 지원합니다.

3G-SDI의 경우 64x 3G-SDI 입출력 용 KUMO 6464 , 32x 3G-SDI 입출력 용 KUMO 3232, 16x 3G-SDI 입출력 용 KUMO 1616 , 16x 3G-SDI 입력 및 4x 3G 용 KUMO 1604 -SDI 출력.

방송 표준 신뢰도

중요한 방송, 제작 및 사후 환경을 위해 설계된 KUMO 라우터는 SMPTE 사양을 초과하는 AJA 표준에 맞게 제작되었습니다. 듀얼 리던던트 전원 공급 장치와 결합 된 프리미엄 구성 요소를 사용하면 예기치 않은 전원 공급 장치 고장시에도 최상의 신호 품질과 최대 가동 시간을 보장 할 수 있습니다.

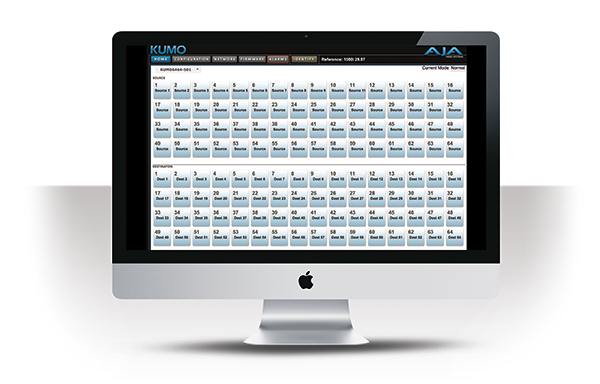

간단한 설치 및 구성

임베디드 Linux를 실행하는 KUMO 라우터는 네트워크를 지원하며 추가 소프트웨어없이 웹 브라우저를 통해 강력한 HTTP 제어 및 모니터링을 지원합니다.

KUMO의 USB 포트 연결을 통해 무료 AJA eMini-Setup 소프트웨어를 사용하여 IP를 쉽게 구성 할 수 있습니다. 또는 표준 네트워크 구성을 통해 기본 IP 주소를 통해 각 KUMO에 액세스 할 수 있습니다. 웹 브라우저를 사용하여 KUMO에 연결되면 전체 TCP / IP 설정을 구성하고 KUMO 라우터, 이름 소스 및 대상을 선택하고 이름을 지정하고 모든 작동 기능을 수행 할 수 있습니다.

KUMO 라우터는 RS-422 또는 이더넷을 통해 업계 표준 Grass Valley Native Protocol을 사용하여 기존 인프라와 쉽게 통합됩니다. 이더넷 네트워크 연결을 사용하면 네트워크 연결 장치의 웹 브라우저에서 모든 KUMO 라우터를 제어 할 수있어 어느 위치에서나 필요한 제어를 보장합니다.

KUMO CP2 및 KUMO CP

KUMO CP2 및 KUMO CP는 독립 실행 형 또는 네트워크 구성에서 사용할 수있는 선택적 제어 패널입니다.

KUMO 라우터, KUMO CP 및 KUMO CP2와 동일한 네트워크에 이더넷을 통해 연결하면 컴퓨터 없이도 모든 위치에서 완벽하게 제어 할 수 있습니다. 하나의 제어판에서 최대 4 대의 KUMO 라우터를 제어 할 수 있습니다.

KUMO CP2는 KUMO 3232-12G를 통해 KUMO 범위의 모든 32 개 입력 및 32 개 출력에 직접 액세스 할 수 있으며, Shift 키를 한 번 클릭하면 KUMO 6464의 모든 64 개 출처와 대상을 처리합니다.

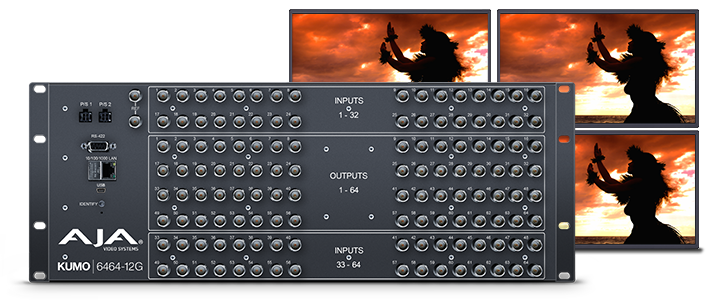

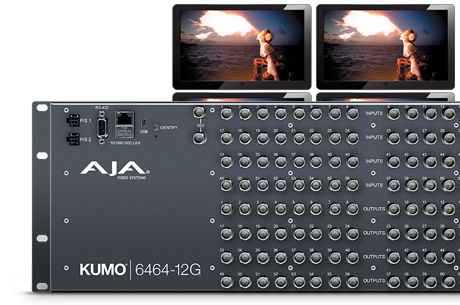

저렴한 가격

중계차, 편집실 또는 AV 플라이 팩이든, 예산에 맞는 금액에서 필요로하는 라우팅 성능은 손에 들어갑니다. KUMO 라우터는 매우 합리적인 가격으로 기존의 DA 대신 사용하여 여러 위치에 신호를 분배 할 수 있습니다. KUMO 라우터는 최고의 품질 기준을 유지하면서 놀라운 가격 대비 성능 비율을 제공합니다.

최고의 지원

AJA의 기술 지원은 업계 최고의 제품으로 인정 받고 있으며 모든 AJA 고객에게 추가 비용없이 제공됩니다. KUMO 설치, 구성 또는 작동과 관련하여 도움이 필요하면 AJA 지원을 시작하여 실행하십시오.

또한 KUMO 라우터는 AJA의 5 년의 워런티가 보장됩니다.

기술 사양

비디오 포맷
  • 270Mbps, 1.5Gbps, 3Gbps, 6Gbps, 12Gbps SDI
  • 270Mbps DVB-ASI
  • 포맷 독립성, 125 Mbps – 12 Gbps
디지털 비디오 입력
  • 12G-SDI 입력
  • 64 x 12G-SDI BNC, SMPTE-259 / 292 / 424 / 2081 / 2082
디지털 비디오 출력
  • 12G-SDI 출력
  • 비 반전
  • 64 x 12G-SDI BNC, SMPTE-259 / 292 / 424 / 2081 / 2082
보조 데이터
  • 오디오를 포함한 모든 SDI 임베디드 보조 데이터 전달
살보
  • 각 KUMO 라우터에 최대 8 개의 Salvos를 구성하고 저장할 수 있습니다.
케이블 이퀄라이제이션

(Belden 1694A)

  • 12Gbps, 최대 50m
  • 6Gbps, 최대 60m
  • 3Gbps, 최대 180m
  • 1.5 Gbps, 최대 210m
  • 270Mbps, 최대 390m
  • 자동 조작
리 클럭킹
  • 270Mbps, 1.483 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps
  • 자동 선택
  • 패스쓰루 된 신호는 리 클럭 되지 않습니다.
스위칭 모드
  • 단일, 듀얼 및 쿼드 링크 모드
  • SMPTE RP-168에 따른 수직 블랭킹 스위치
제어판 호환성
  • AJA KUMO CP (일반의 첫 32 개 I / O, 듀얼 또는 쿼드 모드의 모든 I / O) – 1RU XY 이더넷 제어판
  • AJA KUMO CP2 (싱글, 듀얼 또는 쿼드 모드) – 2RU XY 이더넷 제어판
레퍼런스 입력
  • 외부 BNC x 2
  • 루핑 종결 없음
  • 블랙 버스트 또는 3 중 레벨 싱크
네트워크 인터페이스
  • 10/100/1000 Ethernet (RJ-45)
  • AJA KUMO 이더넷 컨트롤 패널, 직접 연결 또는 네트워크 연결 지원
  • Grass Valley 표준 프로토콜
  • 원격 제어를 위한 내장 웹 서버
USB 인터페이스
  • IP 구성을위한 1x Mini-USB
시리얼 인터페이스
  • 1x DB-9 암, RS-422
  • Grass Valley 표준 프로토콜
  • 9 핀 D 커넥터 핀 출력은 다음과 같습니다.
1 GND
2 TX-
3 RX +
4 GND
5 연결 없음
6 GND
7 TX +
8 RX-
9 GND
Shell GND
크기 (W x D x H)
  • 4RU – 441.96mm x 39.37mm x 177.8mm (17.4 인치 x 1.54 인치 x 7 인치)
무게
  • 4.2 kg (9.2 lb)
전원
  • 100-240 VAC 50/60 Hz, 9-17 VDC 공칭 12 VDC 중복 전원 공급 장치 (옵션)
  • 35 watts, 2.9A 12VDC
환경
  • 안전 작동 온도 : 0 ~ 40 C (32 ~ 104 F)
  • 안전한 보관 온도 (전원 꺼짐) : -40 ~ 60 C (-40 ~ 140 F)
  • 정상 작동시 상대 습도 : 10-90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
