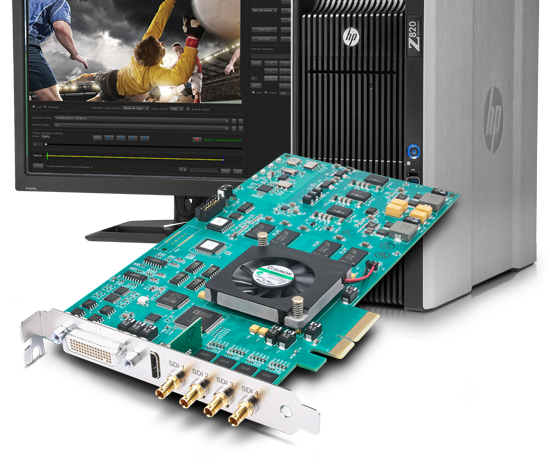

KONA 3G

탁월한 성능의 프로페셔널 퍼포먼스

₩2,830,000
(VAT포함)

KONA 3G는 4:2:2 및 4:4:4 색 공간을 지원하는 강력한 단일 카드를 제공하여 이미지에 최상의 품질을 제공합니다. 미래의 아키텍처는 HD 및 2K로 손쉽게 작업 할 수 있으며 새로운 하드웨어를 요구하지 않고 필요에 따라 4K 해상도로 작업 할 수 있습니다.

뛰어난 성능을 실현

KONA 3G는 SD에서 HD, 2K, 4K까지 모두 10-bit 비 압축 선명도에서 처리하는 탁월한 기능을 전문적으로 제공하는 비디오 / 오디오 데스크톱 카드입니다.

KONA 3G는 1080i, 1080p, 1080PsF, 720p 형식에서 10-bit로 전대역 4 : 4 : 4 RGB 듀얼 링크 4 : 4 : 4 HD-SDI를 지원합니다. KONA 3G는 싱글 링크 HD-SDI 모니터링 및 출력에 대해 4 : 4 : 4와 4 : 2 : 2 포맷 간의 변환도 가능합니다.

KONA 3G는 방송의 업 / 다운 / 크로스 컨버터 및 3D 작업 능력을 갖추고 있기 때문에 오늘의 작업에서 미래의 작업에도 대응 할 수 있습니다.

미래 지향적 4K 워크 플로우

미래를 내다보고 설계된 KONA 3G는 HD 및 2K에서의 작업이 용이 동일한 하드웨어에서 4K 해상도로 전환 할 수 있습니다.

고품질의 4K 캡처, 모니터링, 출력을 선도하는 KONA 3G는 YCbCr 및 RGB에서 4K를 제공하고 있습니다. 4K 모드를 선택하면 4 계통의 SDI 커넥터가 4K 이미지의 4 사분면을 처리하는 I / O로 다시 매핑됩니다. 이 새로운 워크 플로우는 4K 포맷의 많은 지원되고 있습니다.

3D 즉시 사용 가능

KONA 3G는 추가 장비가 필요없이 표준 하드웨어를 사용하여 간단하고 저렴한 3D 워크 플로우를 제공합니다.

SDI를 통해 AJA Control Panel에서 간단한 스테레오 버튼 선택으로 개별적인 왼쪽 / 오른쪽 앵글 피드를 출력 할 수 있습니다. 또한 SDI 스테레오 모니터링을 위한 모든 다중화된 피드는 스테레오 모니터링을 위한 타사 애플리케이션 타임 라인과의 긴밀한 통합을 통해 액세스 할 수 있습니다.

HDMI 1.4a를 통해보다 합리적인 가격대의 3D 모니터를 나란히 사용할 수 있으며 Top Bottom의 필요성을 충족시킬 수 있습니다.

강력한 연결성

SDI 비디오의 경우이 카드에는 2 개의 3G / HD / SD-SDI 입력과 2 개의 출력이 있습니다. 4K의 경우 4 개의 SDI 커넥터 모두 캡처 및 출력에 사용할 수 있습니다. – HDMI 1.4a 모니터링 출력, LTC 입출력, 젠록 연결 입력 및 구성 가능한 3x BNC HD / SD 아날로그 비디오 출력을 제공합니다.

오디오의 경우 KONA 3G를 제공된 브레이크 아웃 케이블의 BNC 연결을 통해 8 채널 24 비트 48kHz 또는 96kHz AES 오디오를 사용하는 디지털 오디오 믹서 또는 DAW 출력에 연결하거나 K3G-Box (선택 사양) AES 오디오의 채널을 사용할 수 있습니다.

AES 입력에서 KONA 3G의 고품질 입력 샘플 레이트 변환은 오디오 소스 동기화의 필요성을 제거합니다. 멀티 채널 오디오 마스터링의 경우, 16 채널 SDI 임베디드 24 비트 48kHz 오디오는 모든 오디오 환경에 통합하는 데 필요한 성능을 제공합니다.

통합된 AJA 하드웨어 변환



KONA 3G는 전체 10-bit 방송용 움직임 적응 형 SD의 HD로 업 컨버전의 HD – HD 크로스 전환, HD에서 SD로 다운 컨버전 및 자동 HD / SD 12-bit 컴포넌트 아날로그 출력 기능이 있습니다 . 모든 변환 기능이 하드웨어 기반하기 때문에 인제스트 및 재생 중에도 변환 할 수 있습니다.

내부 SD / HD 하드웨어

다운 스트림 키어

KONA 3G는 강력한 하드웨어 다운 스트림 키어 기능이있어 보드에 입력되는 비디오 위에 알파 채널이있는 그래픽 파일 또는 선택 가능한 색상 매트 또는 카드의 프레임 버퍼 내용을 배치 할 수 있습니다. 다운 스트림 키어는 제공된 AJA TV 응용 프로그램을 통해 카드로 들어오는 라이브 비디오를 통해 실시간으로 알파 채널이있는 QuickTime 비디오 클립을 키를 지정할 수 있습니다.

광범위한 소프트웨어 지원



AJA 하드웨어, 편집, 시각 효과, 그래픽, 기타 다수의 전문 소프트웨어에 의해 지원되며 동일한 AJA 장치 동일한 시스템에서 다양한 응용 프로그램을 사용할 수 있습니다. 또한 AJA는 특정 소프트웨어 패키지를 실행하지 않고 AJA 하드웨어의 파워를 활용할 수있는 다양한 무료 프로그램이 포함되어 있습니다. 이렇게하면 귀중한 자원을 필요 이상으로 사용하지 않고 자신의 워크 플로를 만들 수 있습니다.

※이미지를 클릭하면 전체 연결을 볼 수 있습니다.

K3G-Box에서 연결을 확장

옵션의 K3G-Box (브레이크 아웃 박스 및 케이블)을 사용하면 KONA 3G를 쉽게 랙 환경에 통합 할 수 있기 때문에 쌓인 컴퓨터 뒷면에 돌 필요없이 모든 비디오 및 오디오 연결에 빠르게 액세스 할 수 있습니다.

KONA 3G에서 브레이크 아웃 케이블 대신 K3G-Box를 사용하면 AES 오디오 채널 8 채널, 2 채널 RCA 아날로그 오디오 모니터링 잭 루핑 BNC Genlock 레퍼런스 커넥터가 추가됩니다.

기술 사양

비디오 포맷
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
  • (4K) 4096 x 2160PsF 23.98, 24, 25
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840 x 2160PsF 23.98, 24, 25
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 60
  • (2K) 2048 x 1080PsF 23.98, 24, 25
  • (2K) 2048 x 1556p 15, 14.98
  • (2K) 2048 x 1556PsF 15, 23.98, 24
  • (HD) 1080i 25 29.97 30
  • (HD) 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 720p 23.98 * 24 * 25 * 29.97 * 30 * 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 23.98 * 29.97

※ 이러한 형식은 특정 소프트웨어의 기능에 따라 일반 오버 더 와이어 형식은 없습니다.

디지털 비디오 입력
  • 4K / UltraHD 422 및 444 (BNC x 4)
  • 2K HSDL (High Speed ​​Data Link) 4 : 4 : 4 (BNC x 2)
  • 3G / HD / SD SDI, SMPTE-259 / 292 / 296 / 424, 8-bit 또는 10-bit
  • Dual Link HD 4 : 4 : 4 (BNC x 2)
  • Single Link 4 : 2 : 2 또는 4 : 4 : 4 (BNC x 1)
  • 1D LUT 지원
디지털 비디오 출력
  • 4K / UltraHD 422 및 444 (BNC x 4)
  • 2K HSDL (High Speed ​​Data Link) 4 : 4 : 4 (BNC x 2)
  • 3G / HD / SD SDI, SMPTE-259 / 292 / 296 / 424
  • Dual Link HD 4 : 4 : 4 (BNC x 2)
  • Single Link 4 : 2 : 2 또는 4 : 4 : 4 (BNC x 1)
  • HDMI v1.4, 30/36 bits / pixel RGB 또는 YUV, 2.25Gbps, SD, HD, 1080p-50 / 60 (mini-HDMI x 1)
아날로그 비디오 출력
  • 컴포지트 / S-Video (Y / C) (BNC x 1 / BNC x 2 + 어댑터)
  • NTSC, NTSCJ, PAL
  • 컴포넌트 (BNC x3)
  • HD : YPbPr, RGB
  • SD : YPbPr, RGB (컴포넌트 모드)
  • SMPTE / EBU N10, Betacam 525 line, Betacam 525J, RGB
  • 12bit D / A, 8 배 오버 샘플링
  • +/- 0.2 dB → 5.0 MHz Y Frequency Response
  • +/- 0.2 dB → 1 MHz C Frequency Response
  • 5 % 2T 펄스 응답
  • <1 % Diff Phase
  • <1 % Diff Gain
  • <1 % ns Y / C delay inequity
디지털 오디오 입력
  • 16 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 16 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기화 (옵션의 K3G-Box에서 BNC x 8을 사용)
  • 8 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (BNC x 4 탈주 케이블을 사용)
디지털 오디오 출력
  • 16 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 16 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기화 (옵션의 K3G-Box에서 BNC x 8을 사용)
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit AES / EBU 오디오, 48kHz 샘플 레이트, 동기 또는 비동기 내부 샘플 레이트 변환 (BNC x 4 탈주 케이블을 사용)
아날로그 오디오 출력
  • 2 채널 언밸런스 드 출력 (옵션의 K3G-Box에 따르면 RCA 잭 x 2 사용)
업 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 필라 박스 4 : 3 : 양쪽에 검은 띠를 붙이고, 4 : 3 이미지를 화면 중앙에 배치합니다.
  • 줌 14 : 9 : 4 : 3 이미지를 조금 확대 양 옆에 검은 띠를 추가하면 14 : 9 화면비합니다.
  • 줌 레터 박스 : 이미지를 전체 화면으로까지 확대합니다.
  • 줌 와이드 : 확대 및 수평 지연을 조합하여 16 : 9 화면합니다. 그러면 화면 비율이 다소 변경 될 수 있습니다
다운 컨버전
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 레터 박스 : 위아래 검은 띠가 이미지 영역에 추가 된 이미지를 축소합니다. 화면 비율은 변경되지 않습니다.
  • 자르기 : 새로운 화면 크기에 맞게 이미지가 잘립니다
크로스 컨버전
  • 하드웨어 10-bit
  • 1080i → 720p
  • 720p → 1080i
  • 720p → 1080PsF
SD 간의 비율 변환
  • 레터 박스 : SD 아나모픽 소재를 레터 박스 이미지로 변환합니다.
  • H 자르기 : 이미지에 수평 지연 효과를 적용합니다. 아나모픽 SD를 풀 프레임으로 변환합니다.
  • SD 필러 박스 : 양쪽에 검은 색 테두리를 붙여 화면의 중앙에 아나모픽 이미지를 배치 한 이미지를 화면 중앙에 생성합니다.
  • V 크롭 : SD 레터 박스 소재를 아나모픽 이미지로 변환합니다.
타임 코드
  • LTC 타임 코드 입력 및 출력 (각 BNC를 하나 사용)
레퍼런스 입력
  • 아날로그 색상 블랙 (1V) 또는 컴포지트 싱크 (2V 또는 4V) ※ 3 값 싱크 지원
  • 루핑
  • 옵션의 K3G-Box에서 75Ω 터미네이션
머신 컨트롤
  • RS-422, Sony 9 핀 프로토콜 (브레이크 아웃 케이블 또는 옵션의 K3G-Box를 사용)
  • 9 핀 D 커넥터의 핀 배열 (아래 표) :
1 GND
2 RX-
3 TX +
4 GND
5 No Collection
6 GND
7 RX +
8 TX-
9 GND
Shell GND
크기 (W x D x H)
  • 19.05mm x 209.55mm x 127mm (7.5 인치 x 8.25 인치 x 5.0 인치)
무게
  • 0.4 kg (0.7 lb)
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 브레이크 아웃 케이블 x 1
  • mini BNC-BNC 케이블 x 1
  • HDMI 케이블 x 1
옵션
  • K3G-Box (KONA 3G / KONA 4 용 1RU 브레이크 아웃 박스)
  • K3GBOX-CBL-5M (K3G-Box 용 옵션 5m 케이블 세트)
K3G-Box 브레이크 아웃 박스 (옵션)
브레이크 아웃 케이블 (포함)
