Ki Pro Mini

렌즈에서 포스트까지, 순식간에

₩2,340,000
(VAT포함)

AJA의 Ki Pro Mini는 무겁고 거추장스러운 연결이 없이 소형 카메라에 적합한 작고 가벼운 폼 팩터로 고화질 편집을 위한 워크 플로우를 제공합니다. Ki Pro Mini는 Apple ProRes와 Avid DNxHD를 모두 지원하므로 렌즈에서 포스트까지의 가장 빠른 경로를 보장합니다.

카메라에서 편집까지 가장 빠른 경로

Ki Pro Mini는 SDI 나 HDMI를 지원하는 거의 모든 비디오 카메라에 쉽게 장착 할 수 있도록 설계되어 있습니다. Ki Pro Mini를 귀하의 카메라의 디지털 출력 단자에 직접 연결하면 고화질 영상 소재를 Apple ProRes 422 또는 Avid DNxHD 포맷으로 컴팩트 플래시 (CF) 미디어에 가져올 수 있습니다. 편집시에 CF 미디어를 제거하고 카드 리더를 사용하여 컴퓨터에 전송하면, 다른 가져 오기 및 트랜스 코딩 등의 단계를 필요로하지 않고 편집 소프트웨어에서 바로 영상 소재에 대한 작업이 가능합니다.

10-bit 풀 래스터 수록

우수한 품질을 컴팩트한 파일 사이즈로. Ki Pro 10-bit 풀 래스터 파일에 기록하는 후 처리 요구 사항 및 클라이언트의 요구에 쉽게 충족시킬 수 있습니다. 8-bit수록 기기와 비교하면 10-bit 4 : 2 : 2수록 (코덱에서 지원되는 경우)는 뛰어난 양자화 실현하기 위해 원래의 장면을보다 충실하게 재현 할 수 있도록 되는 것과 동시에, 포스트 프로덕션에서 색상 균형을 조정하는 데 따라 효과적인 처리가 가능합니다. 효율적인 ProRes 코덱을 이용하여 파일의 크기가 억제되기 때문에 스토리지를 추가하여 예산을 늘릴 필요가 없습니다.

Apple ProRes와 Avid DNxHD

많은 카메라에서 디지털 파일에 수록이 직접 수행되지만 기본 카메라 형식의 대부분은 효율적인 비선형 편집 작업에 적합한 형식으로 하지 않습니다. Ki Pro Mini는이 문제를 해결하고 각종 Apple ProRes 422와 Avid DNxHD 코덱을 사용하여 편집 가능한 형식으로 직접 녹음이 이루어집니다. 다양한 카메라가 고유의 원시 형식으로 수록을 위해 편집 과정이 효율적으로 진행되지 않는 것이 있습니다. 각 카메라 Ki Pro Mini에수록하여 제작이 하나의 파일 형식으로 통일되기 때문에 편집 프로세스를 간소화 할 수 있습니다.

사용하기 쉬운 컨트롤과 조작

Ki Pro Mini는 간단한 컨트롤과 직관적인 동작으로 인해 기존의 장비에 쉽게 통합 할 수 있기 때문에 학습 곡선을 불안하게 느낄 필요는 없습니다. Ki Pro Mini는 기존의 테이프 데크의 이해하기 쉬운 전용 트랜스 포트 버튼 (녹화, 재생, 정지, 되감기, 빨리 감기)를 가지고 있기 때문에 시간을 들이지 않고도 쉽게 조작 할 수 있습니다. 시스템의 상태와 중요한 설정 정보는 기존 디스플레이에 알기 쉽게 표시됩니다. 기타 작업 내용은 상태 메뉴에서 볼 수 있습니다. 이 정보에는 수록 및 재생시에도 액세스 할 수 있습니다. 또한 Ki Pro Mini의 OS는 간단한 메뉴 구조가 채용되고 있기 때문에 작업이 용이합니다. 또한 메뉴의 파라미터는 명확하고 알기 쉬운 용어로 표시됩니다.

촬영 준비 완료

소형이면서 튼튼한 Ki Pro Mini는 촬영 현장에서 매일 계속 가혹한 상황에도 견딜 수 있도록 설계되어 있습니다. AJA 제품은 최고 품질의 구성 요소를 사용하고 있기 때문에 언제든지 만전의 체제로 촬영에 임할 수 있습니다. 소형이면서 튼튼하고 가벼운 알루미늄 Ki Pro Mini 오늘의 카메라에 장착되는 다양한 부속품을 지원하도록 견고하게 만들어져 있습니다.

촬영 현장에서의 재생 및 편집

Ki Pro Mini는 소규모 프로덕션이나 고속 촬영에서 현장에서 도움이되는 다양한 기능을 제공합니다. 수록된 샷은 다른 비디오 관련 기기를 필요로하지 않고 즉시 재생할 수 있습니다. 모바일 편집 시스템을 채용하고 있는 경우, Ki Pro Mini로 수록한 영상 자료를 촬영 현장에 있으면서 편집 할 수 있습니다. 그러면 원하는대로 샷이 찍혀 있는지 확인하거나 출연자에게 전체적인 흐름 속에서 자신의 연기를 확인 받아, 그 장면에 대한 이해가 깊어질 수 있습니다.

유연한 설치 옵션

같은 설정이 두 번있는 것은 결코 없기 때문에 모든 촬영 상황에 대응할 수있는 유연성이 필요합니다. Mini 마운팅 플레이트는 Ki Pro Mini의 측면에 장착 할 수 있으며, 배터리 플레이트 핫슈 마운트, 다관절 암 등과 함께 사용하면 거의 무한의 마운팅 옵션을 제공합니다. 더 많은 마운팅 옵션을 제공하므로 단순히 본체에 다른 장치를 추가하는 것이 아니라 카메라의 균형과 무게 배분을 신중하게 제어 할 수 있습니다.

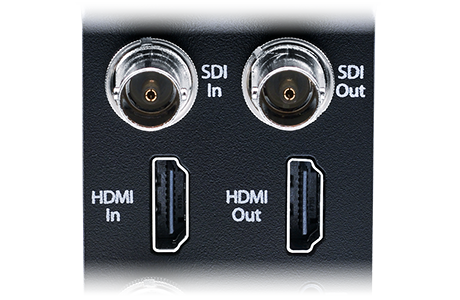

방송 품질의 비디오 및 오디오 I/O

Ki Pro Mini는 SDI, HDMI 또는 양자의 조합 중 어느 것이 시스템에 사용되어 있어도, 최고의 성능을 발휘할 수 있도록 설계되어 있습니다. SDI 출력 및 HDMI 출력 모두가 항상 활성화되어 있기 때문에, Ki Pro Mini는 단순한 레코더 / 플레이어뿐만 아니라 컨버터도 있습니다. 임베디드 SDI 또는 HDMI 오디오가 지원되는뿐만 아니라 XLR 아날로그 오디오 입력이 2 개 있기 때문에 믹서와 마이크에서 오디오 (팬텀 전원 지원 포함), Ki Pro Mini 의해 생성 된 파일에 직접 수록 할 수 있습니다.

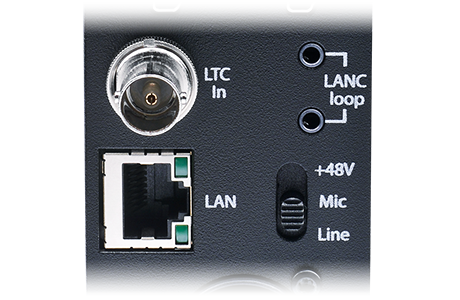

원격 구성 및 운영

촬영 현장에서 카메라 주변이 붐비는 장소가 될 수도 있습니다. Ki Pro Mini는 비교할 수 없는 고급 원격 제어 및 설정이 탑재되어 있기 때문에 DIT에서 많은지지를 얻고 있습니다. 호스트 컴퓨터 및 Web 브라우저와 표준 Ethernet LAN 연결을 통해 모든 Ki Pro Mini의 파라미터 설정, 클립 선택 전송 컨트롤을 제어 할 수 있습니다. 그 때, 호스트 컴퓨터에 추가 소프트웨어와 특별한 소프트웨어를 설치할 필요가 없습니다. 또한 여러 Ki Pro Mini 유닛을 하나의 Web 인터페이스에서 제어 할 수 있기 때문에 Ki Pro는 멀티 카메라 촬영을 위한 이상적인 솔루션입니다. 개발자 도구가 모두 갖추어져 있기 때문에 고급 사용자가 사용자 지정 응용 프로그램을 위해 Ki Pro Mini 스크립트 처리 및 자동화 할 수 있습니다.

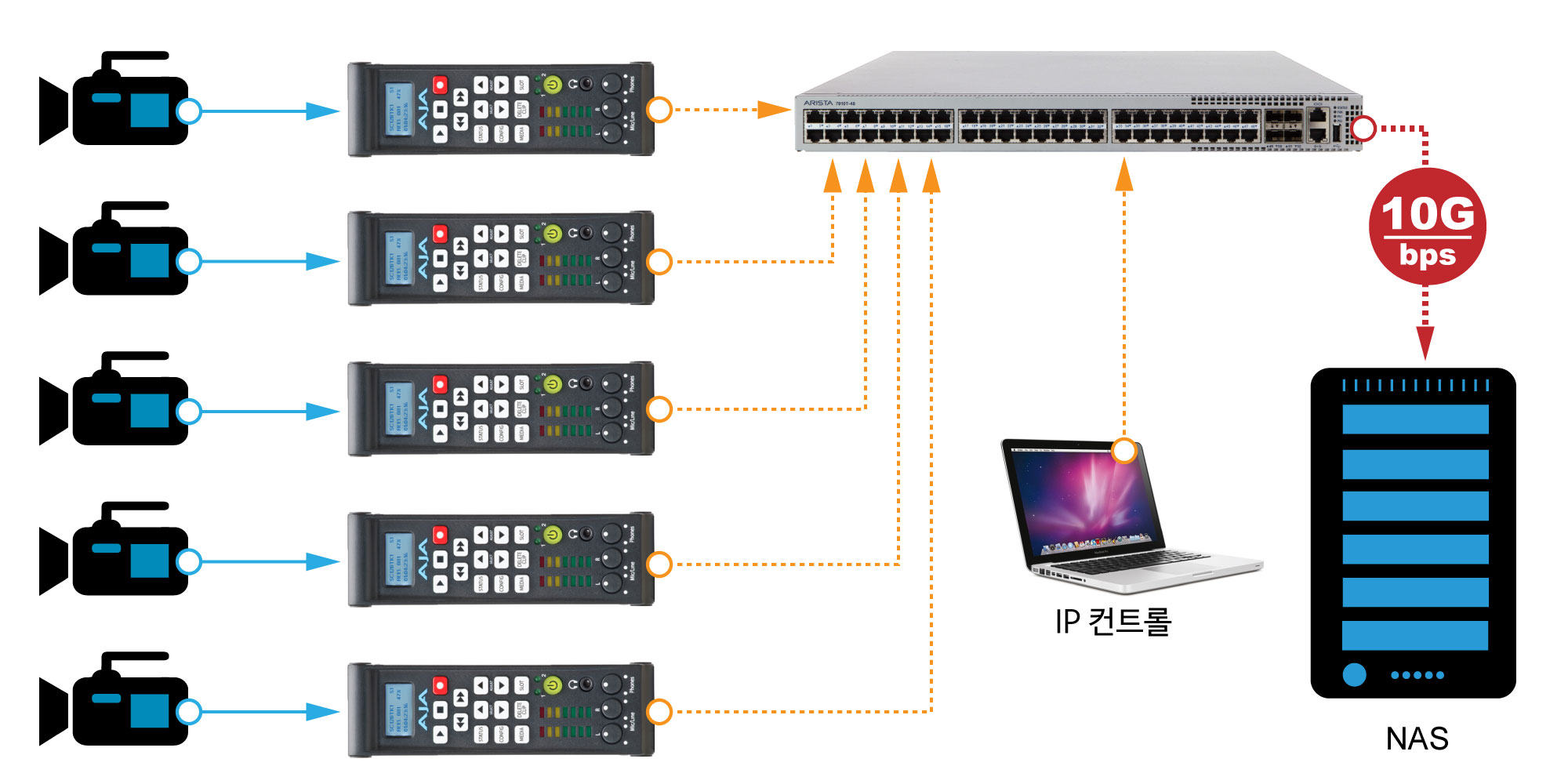

네트워크 IP 전송&백업

IP를 통해 Ki Pro의 컨텐츠를 다운로드할 수 있으며, 편집과 송출을 위한 전송 및 백업에 사용할 수 있습니다. 특히 여러대의 Ki Pro를 사용하는 경우 10Gbps 네트워크 라우터를 통해 속도 저하없는 고속 데이터 전송이 가능해집니다.

자동 카메라 제어

카메라 데이터 메뉴 매개 변수를 사용하면 선택한 카메라의 조작으로 녹화 시작 / 중지를 자동으로 트리거 할 수 있습니다. 여기에는 Sony, Canon (HDMI 타임 코드) 및 Nikon (DSLR 대응)에 대한 자신의 HDMI에 대한 지원이 포함됩니다. 파일 이름을 Ki Pro Mini에서 복제하여 그 카메라 녹화에 일치시킬 수 있습니다. 시작 / 정지의 자동화가 제대로 장착되어있는 카메라와 연결된 경우 LANC 따라 수행 할 수 있습니다.

기술 사양

비디오 포맷
  • (HD) 1080i 25 29.97 30
  • (HD) 1080PsF 23.98, 24, 25 * 29.97 *
  • (HD) 1080p 23.98 24 25 29.97
  • (HD) 720p 23.98 * 25 * 29.97 * 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97

* 참고 : 유효한 카메라 소스 및 Record Type (녹화 유형)> VFR의 선택이 필요합니다.

코덱 지원
  • Apple ProRes 422
  • Apple ProRes 422 (HQ)
  • Apple ProRes 422 (LT)
  • Apple ProRes 422 (Proxy)
  • Avid DNxHD 220x
  • Avid DNxHD 145
  • Avid DNxHD 36
  • (참고 : Avid DNxHD는 1080p / PsF 소스에서만 사용할 수 있습니다.)
이동식 저장
  • 지원하는 미디어에 대해서는 “권장 CF 카드”를 참조하십시오.
디지털 비디오 입력
  • SD / HD SDI, SMPTE-259 / 292 / 296,10-bit
  • Single Link 4 : 2 : 2 (BNC x 1)
  • HDMI v1.3
디지털 비디오 출력
  • SD / HD SDI, SMPTE-259 / 292 / 296,10-bit
  • Single Link 4 : 2 : 2 (BNC x 1)
  • HDMI v1.3
디지털 오디오 입력
  • 2 채널 또는 8 채널 사용자 선택 가능
  • 8 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 2 채널 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
아날로그 오디오 입력
  • 2 채널, 24-bit A / D 아날로그 오디오, 48kHz 샘플 레이트, 밸런스드 (XLR x 2)
  • 입력 레벨 : 라인, 마이크, 마이크 + 팬텀 48Vdc
  • + 24dbu 풀 스케일 디지털
  • + 0.2db 20 ~ 20kHz 주파수 응답
디지털 오디오 출력
  • 8 채널, 24-bit SMPTE-259 SDI 임베디드 오디오, 48kHz 샘플 레이트 동기화
  • 8 채널, 24-bit HDMI 임베디드 오디오, 48kHz 샘플 레이트 동기화
아날로그 오디오 출력
  • 스테레오 언밸런스 드 헤드폰 (3.5 mm 미니 잭 x 1)
타임 코드
  • SDI RP188 / SMPTE 12M에 따르면 SDI BNC
  • HDMI (호환 카메라와 함께 사용하는 경우)
  • LTC 입력 (BNC x 1)
네트워크 인터페이스
  • 10/100/1000 Ethernet (RJ-45)
  • 원격 제어를위한 임베디드 웹 서버
사용자 인터페이스
  • 전용 버튼이있는 3 줄의 영숫자 표시
머신 컨트롤
  • LANC Loop (2 LANC 커넥터) (참고 : LANC 기능 카메라가 필요합니다.)
크기 (W x D x H)
  • 110.6mm x 46.2mm x 149.98mm (4.35 인치 x 1.82 인치 x 5.9 인치)
무게
  • 0.6 kg (1.3 lb)
전원
  • 100-240 VAC 50/60 Hz (어댑터) 12-18Vdc 4-pin XLR 최대 1.5A, 15W
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 전원 어댑터 x 1
  • 전원 케이블 x 1
옵션
  • 마운트 플레이트
  • 로드 액세서리 플레이트
  • 미니 스탠드 (L 자형 어댑터 케이블 포함)

※ 본 제품은 RoHs 대응 제품입니다.

Ki Pro Mini 전면 / 후면

옵션 제품

미니 마운트 플레이트

이 옵션 플레이트를 사용하면 Ki Pro Mini를 배터리 플레이트, 조인트 암 및 기타 장착 장치와 같은 타사 액세서리와 연결할 수 있습니다. 미니 마운팅 플레이트는 포함 된 4 x 1 / 4-20 나사를 통해 Ki Pro Mini의 양쪽 또는 양쪽에 부착 할 수 있습니다. 플레이트의 다양한 나사 홀은 대부분의 표준 타사 액세서리와 호환됩니다.

Ki Pro Mini 로드 악세서리 플레이트

이 옵션 액세서리는 Ki Pro Mini 마운팅 플레이트(별매)에 부착 할 수 있습니다. 이 조합을 통해 Ki Pro Mini는 사용자가 제공한 15mm 카메라 악세서리 로드에 장착 할 수 있습니다. 액세서리 플레이트에는 Ki Pro Mini 마운팅 플레이트에 대한 로드의 높이를 조정하는 노브가 있습니다.

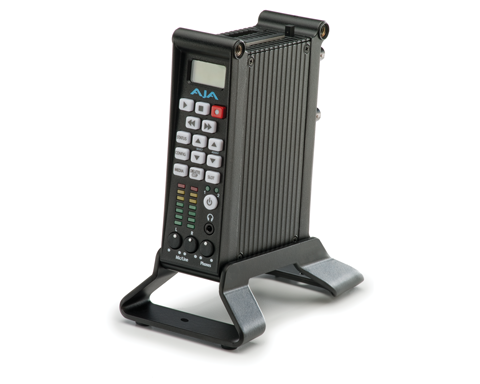

미니 스탠드 및 아답터 케이블

이 받침대는 Ki Pro Mini를 책상, 선반 또는 평평한 곳에 똑바로 세웁니다. 직각 전원 케이블은 전원 공급장치와 Ki Pro Mini를 쉽게 연결할 수 있도록 제공됩니다.

권장 CF 카드

아래의 컴팩트 플래시 (CF) 카드를 사용하시는 경우, Ki Pro Mini v4.2 또는 이후 버전에 사용하십시오.
(2014 년 7 월 현재)
제조사 & 모델 제품 URL
SanDisk
Extreme Pro CompactFlash
(현행 모델) 32GB (번호 : SDCFXPS-032G-J61)
64GB (번호 : SDCFXPS-064G-J61)
128GB (번호 : SDCFXPS-128G-J61)
256GB (번호 : SDCFXPS-256G-J61)

https://www.aja.com/assets/support/files/2434/en/AJA_Ki_Pro_Mini_Qualified_CF_cards_v4.2.pdf

SanDisk
Extreme Pro CompactFlash
(이전 모델) 32GB (번호 : SDCFXPS-032G-J92)
64GB (번호 : SDCFXPS-064G-J92)
128GB (번호 : SDCFXPS-128G-J92)
256GB (번호 : SDCFXPS-256G-J92)
https://www.aja.com/assets/support/files/392/en/kiprominiqualifiedcfcards.pdf
※ 위 업체는 여러 CF 카드를 제공하고 있습니다 만, Ki Pro Mini에서 사용 가능한 CF 카드는 상기 라인업만이므로주의하시기 바랍니다. AJA가 권장하는 CF 카드 이외의 것을 사용하는 경우 드롭 프레임과 미디어를 읽을 때 오류 등의 심각한 문제를 일으킬 수 있습니다.또한, CF 카드 제조사의 신제품 출시에 따라 향후이 목록은 업데이트 될 예정입니다. 최신 정보는 Ki Pro Mini 제품 페이지에서 확인하시기 바랍니다. http://www.aja.com/en/products/ki-pro-mini (영문)

Ki Pro 제품 비교표

 Ki Pro GOKi Pro Ultra PlusKi Pro UltraKi Pro QuadKi Pro RackKi Pro Mini
지원포맷
4K/UHD 60PXOOXXX
4K/UHD 30PXOOOXX
2K/HD 60POOOOXX
HD 60iOOOOOO
지원코덱
ProRes422 (HQ/LT/Proxy)XOOOOO
PreRes4444XOOOXX
Avid DNxHD (HQX/SQ/LD)XOOXOO
H.264OXXXXX
레코딩 채널
HD4채널4채널1채널1채널1채널1채널
4K/UHDX1채널1채널1채널XX
비디오 입출력
3G-SDI x 4 (4K/UHD)XOOOXX
HD-SDIOOOOOO
컴포넌트XXXXOX
컴포지트XXXXOX
HDMIHDMI 1.4aHDMI 2.0HDMI 2.0HDMI 1.4 (출력만)HDMI 1.3HDMI 1.3
오디오 입출력
내장 SDIOOOOOO
내장 HDMIOOOO (출력만)OO
AES/EBUXO (8채널 DB-25)O (8채널 DB-25)XO (BNC x 4)X
아날로그 오디오O (XLR x 2)O (8채널 DB-25)O (8채널 DB-25)O (XLR x 2)O (XLR x 2)O (XLR x 2)
헤드폰 출력OOOOOO
기타사항
사용 미디어USB 미디어Pak 미디어Pak 미디어Pak 미디어Ki StorCF 카드
미디어 포맷FAT32/exFATexFAT / HFS+exFAT / HFS+HFS+HFS+HFS+
레퍼런스OOOOOO
타임코드SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장LTC / SDI 내장
네트워크기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷기가비트 이더넷
장치 컨트롤XRS-422RS-422XRS-422LANC
Thunderbolt™XXXOXX
전원듀얼 리던던트(아답타)듀얼 리던던트 (아답타)듀얼 리던던트 (아답타)12-18v 아답타듀얼 리던던트 (AC)12-18v 아답타
크기 (mm)219.46 x 268.60 x 84.08219.46 x 237.24 x 84.08219.46 x 237.24 x 84.08115.57 x 72.39 x 149.60482.6 x 377.4 x 44.5110.6 x 46.2 x 149.98
무게 (Kg)2.3 Kg2.6 Kg2.6 Kg1.1 Kg3.4 Kg0.6 Kg
* 상기 내용은 제조사 사정에 따라 예고없이 변경될 수 있습니다.
