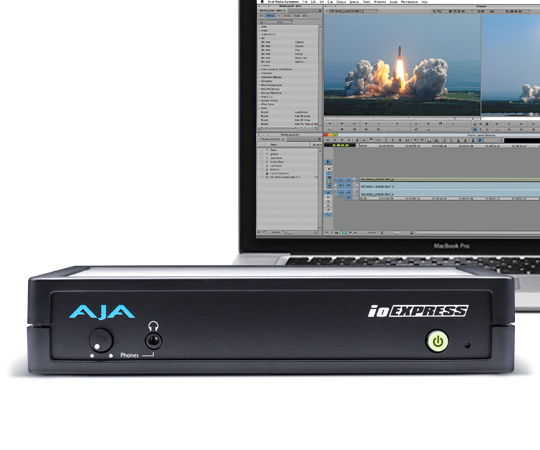

Io Express

크로스-플랫폼 모니터링 및 마스터링

₩1,480,000
(VAT포함)

Io Express는 Mac과 윈도우, 노트북과 데스크탑 모두에서 강력한 성능을 제공합니다

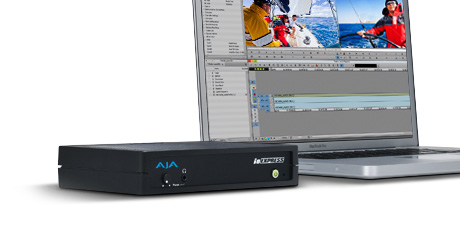

데스크탑의 성능을 어디서나

Io Express는 Final Cut Pro X, Avid Media Composer / Symphony / Newscutter, Adobe Creative Suite 등을 사용하여 촬영 현장에서 고품질의 모니터링과 마스터 링을 할 경우 최적의 Mac / PC 용 인터페이스입니다.

내구성이 높고 휴대용 Io Express는 편집 작업에서 힘을 발휘하는 데스크톱 수준의 기능을 제공하는 한편, 촬영 현장에서의 어려운 상황에도 견딜 견고함과 휴대성을 겸비하고 있습니다. 광범위한 아날로그 / 디지털 HD / SD 비디오 및 오디오 I / O 및 방송용 HD에서 SD로 다운 컨버전에 대응하는 Io Express는 모든 워크 플로우에 쉽게 맞습니다.

PC에 Mac과 호환하는 Io Express는 PCIe 카드 또는 ExpressCard 인터페이스를 통해 연결할 수 있으므로 모든 플랫폼에서 원하는 소프트웨어를 사용하여 유연하게 작업 할 수 있습니다.

강력한 연결 옵션

Io Express는 다양한 포맷, 프레임 레이트, 비디오 / 오디오 소스에 대응하는 폭 넓은 연결성을 제공합니다.

예를 들어 디지털 비디오는 HDMI 1.3a I / O 및 3G / HD / SD-SDI I / O를 제공합니다. 또한 Genlock이나 LTC 입력 루프 스루 출력, 컴포넌트 HD / SD 아날로그 비디오 출력을 지원하는 연결 기능도 갖추고 있습니다. 고화질 딥 컬러 HDMI 입출력 통해 필요에 따라 전체 색상을 표현할 수뿐만 아니라 HDMI 비디오 카메라 나 HD 모니터와의 연결도 가능합니다.

Io Express는 8 채널의 HDMI와 SDI 임베디드 디지털 오디오 또는 2 개의 RCA 커넥터를 통한 2 채널의 언밸런스 드 아날로그 오디오에도 대응하고 있습니다. 멀티 채널 오디오 마스터 링의 경우 8 채널 SDI 임베디드 24-bit 48kHz 오디오에 의해 최고의 품질을 제공합니다.

크로스 플랫폼의 유연성

Io Express는 PC와 Mac 노트북이나 데스크톱 등 작업을하는 컴퓨터에 관계없이 워크 플로우와 완벽하게 통합합니다.

같은 Io Express를 PC와 Mac 데스크톱 및 노트북 등에서 사용할 수 있기 때문에 각 시나리오에 맞게 유연하게 작업 방법을 선택할 수 있습니다. 후면 패널의 PCIe 커넥터에 의해 ExpressCard로 노트북과 연결 또는 PCIe 카드로 Mac Pro / Windows 워크 스테이션과 연결할 수 있습니다.

두 Io Express를 1RU 분의 랙 공간에 설치되기 때문에 안전하게 설치할 수 있을 뿐만 아니라 필요에 따라 빠르게 위치를 이동할 수 있습니다.

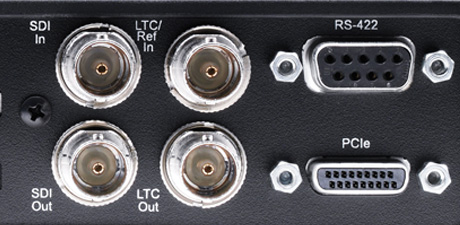

RS-422 컨트롤

Io Express의 RS-422 연결하여 원하는 소프트웨어 응용 프로그램에서 직접 외부 갑판 또는 기타 기록 장치를 제어 할 수 있습니다. 이 때문에 다른 장치 컨트롤 어댑터를 필요로하지 않고 테이프에서 클립을 직접 캡처, 모든 프레임을 정확하게 배열 할 수 있습니다.

소프트웨어 호환성



Io Express는 창의적인 업무에 종사하는 전문가들이 원하는 소프트웨어를 사용하여 작업을 하는 자유를 제공합니다.

다음은 해당 응용 프로그램의 일부입니다.

Mac OS X : Apple Final Cut Pro X, Avid Media Composer, Adobe Premiere Pro * Adobe After Effects * Adobe Photoshop * 등.

Windows 7 : Adobe Premiere Pro * Avid Media Composer, Adobe After Effects * CineForm New 3D, Adobe Photoshop * CineForm Neo HD, Sony Vegas, Eyeon Fusion 64 bit, Autodesk Combustion

* AJA 플러그인이 필요

AJA 다운 컨버팅을 통합



전체 10-bit 방송용 HD에서 SD 하드웨어로 다운 컨버전 및 HD / SD 12-bit 컴포넌트 아날로그 자동 출력 기능을 갖춘 Io Express에서는 캡처시나 재생시 등 항상 유연한 변환 기능을 이용할 수 있습니다.

전환 가능 레퍼런스 및

LTC 입출력

종종 편집 시스템은 다른 장치와 동기화 할 시, 잠금해야합니다. Io Express는 레퍼런스 신호에 대응하고 필요한 장치에 최고 품질의 캡처 및 출력을 제공합니다. 이 참조 신호는 다른 장치로 전송할 수 있습니다.

또한 타임 코드를 임베디드 신호에서 읽거나 외부 입력에서 읽거나를 선택할 수 있으므로 캡처 된 클립에 정확한 타임 코드를 확실하게 연결할 수 있습니다.

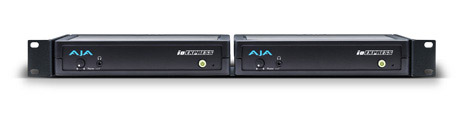

랙 마운트 키트



AJA Io Express와 Io XT 용 랙 장착 키트 (부품 번호 IOX-RM)는 제작 스튜디오, 모바일 트럭, 비디오 지원을 위해 하나 또는 두 개의 Io Express 또는 Io XT 제품을 일률적으로 효율적으로 설치 되는 사용자 정의 부속품입니다.

Io Express 5m 케이블(옵션)



컴퓨터와 Io Express 사이의 거리가 길어지는 경우에는 옵션으로 5m의 PCIe 케이블을 구입하실 수 있습니다.

광범위한 소프트웨어 지원



AJA 하드웨어, 편집, 시각 효과, 그래픽, 기타 다수의 전문 소프트웨어에 의해 지원되며 동일한 AJA 장치 동일한 시스템에서 다양한 응용 프로그램을 사용할 수 있습니다. 또한 AJA는 특정 소프트웨어 패키지를 실행하지 않고 AJA 하드웨어의 파워를 활용할 수있는 다양한 무료 프로그램이 포함되어 있습니다. 이렇게하면 귀중한 자원을 필요 이상으로 사용하지 않고 자신의 워크 플로우를 만들 수 있습니다.



기술 사양

비디오 포맷
  • (HD) 1080i 25 29.97 30
  • (HD) 1080PsF 23.98 24
  • (HD) 1080p 23.98, 24, 25, 29.97, 30
  • (HD) 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97
비디오 입력
  • HD / SD-SDI, SMPTE-259 / 292 / 296 / 424, 8-bit 또는 10-bit
  • Single Link 4 : 2 : 2 (BNC x 1)
  • HDMI v1.3
디지털 비디오 출력
  • HD / SD-SDI, SMPTE-259 / 292 / 296 / 424, 8-bit 또는 10-bit
  • Single Link 4 : 2 : 2 (BNC x 1)
  • HDMI v1.3
아날로그 비디오 출력
  • 컴포지트 / S-Video (Y / C) (BNC x 1)
  • NTSC, NTSCJ, PAL
  • 컴포넌트 (BNC x 3)
  • HD : YPbPr, RGB
  • SD : YPbPr, RGB (컴포넌트 모드)
  • SMPTE / EBU N10, Betacam 525 라인, Betacam 525J, RGB
  • 12-bit D / A, 오버 샘플링 x 8
  • +/- 0.2 dB ~ 5.0 MHz Y 주파수 응답
  • +/- 0.2 dB ~ 1 MHz C 주파수 응답
  • 0.5 % 2T 펄스 응답
  • <1 % 미분 위상 (DP)
  • <1 % 차동 이득 (DG)
  • <1 ns Y / C delay inequity (딜레이 불균형)
디지털 오디오 입력
  • 24-bit SMPTE-259 SDI 임베디드 오디오, 8ch, 48kHz 동기화
  • HDMI 임베디드 (8ch)
디지털 오디오 출력
  • 24-bit SMPTE-259 SDI 임베디드 오디오, 8ch, 48kHz 동기화
  • HDMI 임베디드 (8ch)
아날로그 오디오 출력
  • 2ch 언밸런스 드 (RCA 잭)
참조 및 LTC 입출력
  • 레퍼런스 비디오 또는 LTC 입력 중 하나에 할당 할 수있는 BNC x 1
참조
  • 아날로그 색상 블랙 (1V) 또는 컴포지트 싱크 (2V 또는 4V) ※ 3 값 싱크 지원
  • 종단없음
머신 컨트롤
  • RS-422, Sony 9 핀 프로토콜
  • 9 핀 D 커넥터의 핀 배열 (아래 표) :
1 GND
2 RX-
3 TX +
4 GND
5 No Collection
6 GND
7 RX +
8 TX-
9 GND
Shell GND
전원
  • 12-18V, 11-13W
    • 인터페이스 : PCI Express x1
    • 인터페이스 : ExpressCard / 34
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 전원 어댑터 x 1
  • 전원 케이블 x 1
옵션
  • IOX-CBL-5M (Io Express 용 옵션 5m 케이블)
  • IOX-RM (IoXT / Io Express 용 19 인치 랙 마운트 키트)

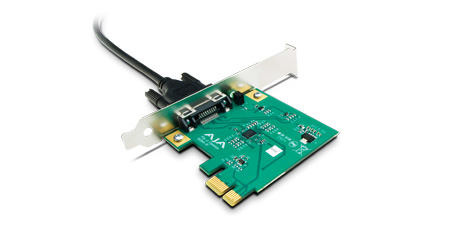

  • IOCARD-X1 (PCIe 카드 1 레인 데스크톱 용)
  • ExpressCard / 34 (ExpressCard34 노트북 용)

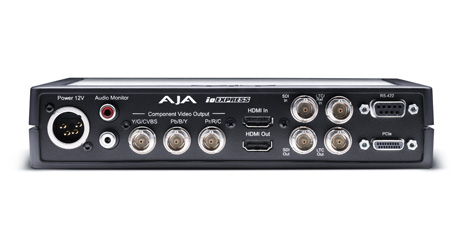

Io Express 전면 / 후면

소프트웨어 호환성

IO 패밀리 및 T-TAP


ColorIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe Speedgrade
Assimilate SCRATCH
Red RedCine-X
EditorialIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe Premiere Pro
Apple FCP X
Autodesk Smoke On Mac
Avid Media Composer
Avid NewsCutter
Boris FX Media 100
Lightworks
Quantel Marco
Quantel QTube Edit
EffectIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe After Effects
Autodesk Flame on Mac
The Foundry Nuke
Streaming/
Live Production
Io 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe Flash Media
Live Encoder
Telestream Wirecast
vMix
AdudioIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Avid ProTools
Ingest/PlayoutIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Drastic Media NXS
Drastic PreviewPro
Drastic SyncControl Pro
Gallery Picture Ready
Gallery Sienna
Gallery Virtual VTR
Magicsoft Recorder
Primestream FORK
Softron MovieRecorder
Softron OnTheAir Node
Softron OnTheAir Video
Softron OnTheAir Video Express
Telestream Switch
ToolsOnAir just:in
ToolsOnAir just:live
ToolsOnAir just:play
DailiesIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Colorfront Express Dailies
FlimLight DayLight
The Foundry Hiero
Tweak RV-SDI
GraphicsIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Adobe Photoshop
Softron OnTheAirCG
ToolsOnAir composition:builder
Vizrt Viz Engine
Test/MeasureIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
Drastic 4K Scope
SpectraCal Virtual Forge
Video AssistIo 4K PlusIo IPIo 4KIo XTIo ExpressT-TAP
QTAKE Video Assist
* 리눅스 드라이버 정보에 관해서는 프로그램 제조사에 문의하시기 바랍니다.
