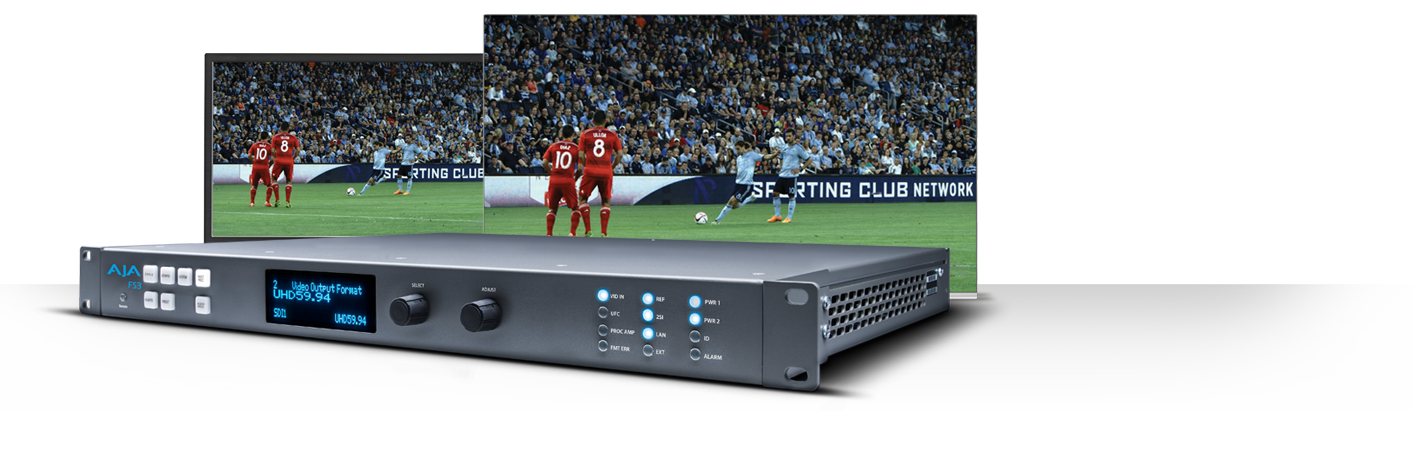

FS3

SD/HD → 4K 고품질 업 컨버터

₩4,370,000
(VAT포함)

새로운 FS3은 AJA의 업계에서 검증된 프레임 동기화와 고품질의 4K 업 컨버전 기술을 결합하여 SD 및 HD 신호를 4K 워크 플로우에 완벽하게 통합합니다. AJA의 적응형 스케일링 알고리즘은 잘 알려진 변환 기술과 함께 최대 변환 품질의 이미지를 얻을 수 있습니다. BNC 또는 Fibre를 통해 SD 또는 HD 해상도 SDI를 입력하고 4K를 다중 BNC 및 광섬유 출력으로 동시에 전송하십시오. FS3은 또한 RGB 색 보정, 관심 영역 스케일링, 광범위한 오디오 컨트롤 및 라우팅, 웹 UI 컨트롤, GPI 트리거 등과 같은 AJA 프레임 싱크로나이저에 포함된 업계에서 검증된 기능을 포함합니다.

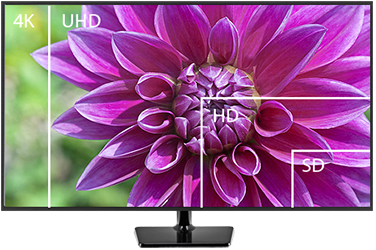

4K로 업 컨버트



4K 워크 플로우로의 전환은 급격하게 진행되는 것은 아닙니다. 한때 많이 사용되어 온 신호 또는 보관 용 소재를 4K 환경에서 처리 할 것을 요구하고 있습니다.

AJA가있는 적응력이 높은 스케일링 알고리즘과 업계에 널리 인정 된 전환 기술의 조합으로 업 컨버트 된 영상은 최고의 품질을 보장합니다.

FS3은 3G / HD / SD-SDI에서 4K / UHD로 업 컨버팅 4 개의 3G-SDI BNC 및 2 개의 BNC, 또는 옵션의 섬유 LC SFP로 출력합니다. 또한 4 분할 (스퀘어 사업부)와 2SI (2 샘플 인터리브)의 출력 포맷을 지원합니다.

놀라운 연결성



FS3은 SD 또는 HD 해상도의 신호를 SDI 신호로 BNC 및 섬유 단자에 입력합니다. 4K로 업 컨버트 된 4K 신호는 두 가지 BNC 연결과 광섬유 연결을 통해 다른 외부 신호 분배기를 필요로하지 않고 여러 기기에 출력됩니다.

또 FS3은 루핑의 레퍼런스 입력은 사용 환경의 레퍼런스 신호를 확실히 잠급니다.

※ 섬유의 입출력 단자는 옵션입니다.

AJA 하드웨어 변환 기술



FS3 다른 변환 제품과 마찬가지로 AJA 변환 기술이 채용되고 있으며, 기존의 소재를 최고 화질의 4K로 변환하는 것이 가능합니다.

Fiber I/O 옵션



FS3 광 I / O 옵션을 사용하여 SDI 변환 용 섬유를 별도로 준비 할 필요없이 최대 10 km의 광섬유 케이블을 직접 FS3에 연결할 수 있습니다.

Fiber 커넥터 대응

  • 싱글 채널 LC 커넥터 모듈
  • 싱글 채널 SC 커넥터 모듈
  • 듀얼 채널 LC 커넥터 모듈

CWDM Fiber 옵션



옵션의 광 입출력, 다 파장의 CWDM SFP에서 선택할 수 있기 때문에 단일 섬유 연결보다 고급 신호의 다중화가 가능합니다.
CWDM 옵션 :
  • 듀얼 TX 1271/1291
  • 듀얼 TX 1311/1331
  • 듀얼 TX 1351/1371
  • 듀얼 TX 1391/1411
  • 듀얼 TX 1431/1451
  • 듀얼 TX 1471/1491
  • 듀얼 TX 1511/1531
  • 듀얼 TX 1551/1571
  • 듀얼 TX 1591/1611

자막 변환



FS3는 자막에 대응하고 있으며, 표준 CEA-608 및 CEA-708 규격을 포함한 SD / HD 및 4K 포맷을 변환합니다. FS3 포맷을 변환해서 자막을 유지하기 때문에 변환 후 다시 삽입 할 필요는 없습니다.

Active Format Description



Active Format Description (AFD) 정보를 자동으로 설정하고 변환 신호와 일치합니다. 이렇게하면 변환 후 AFD 정보를 삽입 할 필요가없고, AFD 인식 장치에 정확한 정보가 제공됩니다.

원격 설정 및 제어



FS3는 네트워크 환경에서 사용할 수 있으며 SNMP 모니터링 및 Web 기반의 원격 제어에 대응하고 있습니다. 10 / 100 / 1000MB의 내장 Ethernet 포트는 모든 Ethernet 네트워크에 연결하여 연결 한 컴퓨터의 Web 브라우저에서 여러 FS 기기를 제어하고 구성 할 수 있습니다. 설정 정보를 저장하고 여러 기기에 적용 할 수 있기 때문에 대규모 도입 환경에서도 일관성을 유지하고 신속하게 설정을 할 수 있습니다.

또한 사용 환경에서 기존의 자동화와 원활하게 통합하기 위해 FS3는 다양한 기능을 트리거하는 외부 GPI 명령을 받아들입니다.

구성도



FS3 방송 엔지니어링의 요구에 응할 수있는 안정적인 솔루션을 제공하는 동시에 최대한의 유연성을 발휘하도록 설계되어 있습니다.

또한 이중화 된 전원 공급 장치도 탑재되어 있기 때문에 전원에 장애가 발생한 경우에도 계속 사용할 수 있습니다.

연결

FS3 표준 BNC 및 옵션의 광 입출력 통해 다양한 워크 플로우 및 이용 환경에 적응합니다. 필요에 따라 내부 매트릭스 라우터를 사용하여 오디오 채널과 연동하여 임베디드 오디오를 전송합니다.

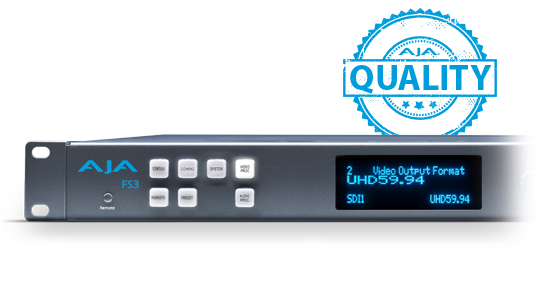

AJA 품질 – 보증



AJA는 가능한 중단 시간을 최소화하기 위해 5 년 워런티를 제공하여 탁월한 품질과 신뢰성으로 업계에서 명성을 얻고 있습니다.

기술 사양

디지털 비디오 입력
    • 4 × 3G-SDI 입력, 2 × BNC 및 최대 2 × 섬유 (옵션)
    • 4 입력 중 1 입력 선택형 비디오 프로세서
    • SD / HD / 3G-SDI, SMPTE-259 / 292 / 424,8-bit 또는 10-bit
      • Single Link SD / HD / 3G-SDI
      • Dual Link HD-SDI (2 × 1.5G), SMPTE -372
      • 3G-SDI Level A, Level B-DL 또는 Level B-DS

섬유 SDI, SMPTE-297,8-bit 또는 10-bit (옵션)

    • 싱글 채널 LC 커넥터 모듈
    • 싱글 채널 SC 커넥터 모듈
    • 듀얼 채널 LC 커넥터 모듈
  • 포맷과 프레임 속도
    • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 50, 59.94
    • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 50, 59.94
    • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 50, 59.94
    • (HD) 1920 x 1080i 50, 59.94
    • (HD) 1280 x 720p 50, 59.94
    • (SD) 625i 50
    • (SD) 525i 59.94
    • YCbCr 4 : 2 : 2,10-bit
디지털 오디오 입력
  • 64 채널, 4 × 16 채널 오디오 디스크 엔베뎃 터 (SDI 입력마다 1 채널 디 엔베뎃 터)를 통해
  • SD / HD / 3G-SDI, SMPTE-272 / 299
  • 20-bit SD 24-bit HD / 3G, 샘플 레이트 48kHz
  • 해당 출력 기준에 맞는 드롭 샘플 레이트 / 반복 샘플 레이트 변환
디지털 비디오 출력
  • 12 × 3G-SDI 출력, 8 × BNC와 최대 4 × 섬유 (옵션)
  • 비디오 프로세서는 모든 출력에 전송
  • SD / HD / 3G-SDI, SMPTE-259 / 292 / 424,8-bit 또는 10-bit
    • Single Link SD / HD / 3G-SDI (단일 SDI를 복제하여 12 채널의 싱글 SDI 출력)
    • 4K / UHDp23.98 / 24 / 25 / 29.97 용 듀얼 3G-SDI (듀얼 SDI를 복제하여 6 채널의 싱글 SDI 출력)
    • 4K / UHDp50 / 59.94 용 쿼드 3G-SDI (쿼드 SDI를 복제하여 3 채널 싱글 SDI 출력)
    • 3G-SDI Level A, Level B-DL 또는 Level B-DS
    • 쿼드 링크 (4 분할) 또는 2SI (2 샘플 인터리브) 4K / UHD 픽셀 매핑
  • 섬유 SDI, SMPTE-297,8-bit 또는 10-bit (옵션)
    • 싱글 채널 LC 커넥터 모듈
    • 싱글 채널 SC 커넥터 모듈
    • 듀얼 채널 LC 커넥터 모듈
  • 포맷과 프레임 속도 :
    • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 50, 59.94
    • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 50, 59.94
    • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 50, 59.94
    • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 50, 59.94
    • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 50, 59.94
    • (HD) 1920 x 1080i 50, 59.94
    • (HD) 1280 x 720p 50, 59.94
    • (SD) 625i 50
    • (SD) 525i 59.94
    • YCbCr 4 : 2 : 2,10-bit
디지털 오디오 출력
  • 64 채널, 4 × 16 채널 오디오 디스크 엔베뎃 터를 통해
  • SD / HD / 3G-SDI, SMPTE-272 / 299
  • 20-bit SD 24-bit HD / 3G, 샘플 레이트 48kHz
  • 64 × 64 모노 오디오 매트릭스
비디오 프로세싱

컴포넌트 아날로그 입력은 YCbCr 4 : 2 : 2 픽셀 포맷에 대응하고 SMPTE 또는 Betacam 수준으로 구성 가능. 컴포지트 입력을 사용하는 경우 컴포넌트 입력은 사용 불가.

  • 프로세스 앰프 제어
  • 컬러 수집가
  • 리가 라이저
  • 프레임 레이트 변환 (3 : 2,1 : 2,2 : 1)
  • 수평 제어시와 수직 컨트롤시 0-6 프레임 지연
  • 자막 변환 (CEA-608 / CEA-708)
  • AFD 입력 감지, 다운 콘버터 컨트롤 통과 출력 또는 오버 라이트 출력
  • 설명서 정지시나 입력 신호를 잃은 때, 블랙 또는 마지막으로 좋은 프레임에서 정지
  • 배경을 채우기 위해 매트 생성기
  • 비디오 테스트 생성기
  • 영상 지연 (이론치)
    • 4K / UHD 3 프레임 (LFR) 6 프레임 (HFR)
    • HD / SD 2 프레임 (LFR) 4 프레임 (HFR)
포맷 변환

대응하는 HD / SD 포맷의 입력에 대응하는 4K / UHD / HD / SD 출력 포맷으로 변환. 입력 된 후 출력 될 때까지 프레임 속도는 특정 프레임 레이트 패밀리에 고정. 프레임 속도 제품군은 다음과 같다.

  • 59.94 / 29.97 / 23.98
  • 50/25
  • 24
스케일링
  • 확대 및 축소
  • 재배치
  • 관심 영역 (ROI)
업 컨버전
  • SD / HD / 2K → UHD / 4K
  • SD → HD / 2K
  • 하드웨어 10-bit
  • 줌 14 : 9 : 4 : 3 이미지를 다소 확대 검은 바있는 14 : 9의 영상으로 변환
  • 줌 레터 박스 : 영상을 전체 화면으로까지 확대
  • 줌 와이드 : 영상의 확대 및 수평 연장을 조합하여 16 : 9 화면에 변형 (이 설정은 약간의 화면 비율의 변경이 수반됩니다)
다운 전환
  • HD / 2K → SD
  • 하드웨어 10-bit
  • 아나모픽 : 전체 화면
  • 레터 박스 : 영상의 화면 비율을 유지 한 채로 상하에 검은 띠를 추가하여 축소
  • 자르기 : 스크린 크기에 맞게 영상을 자르기
화면 비율 변환
  • 레터 박스 : SD 아나모픽 소재를 레터 박스 화 된 영상에 변형
  • H 자르기 : 영상을 수평 방향으로 연장 (아나모픽 SD를 풀 프레임 변형)
  • SD 필러 박스 : 좌우에 검은 선을 추가 한 영상을 화면 중앙에 배치, 아나모픽 된 영상을 화면 중앙에 배치
  • V 크롭 : SD 레터 박스 소재를 아나모픽 영상에 변형
음성 처리
  • 64 × 64 모노 오디오 매트릭스 1 대 1 연결 일대 다 연결
  • 각 채널을 독립적으로 제어
    • 게인 ± 18 dB (0.5 dB 단위)
    • 지연 – 16ms에서 256ms (20.8μs 단위)
    • 위상 반전
  • 5.1 채널 또는 7.1 채널에서 게인 보정 된 스테레오 믹스 다운
  • 오디오 테스트 생성기
타임 코드
  • SDI BNC 통해 SDI RP188
레퍼런스 입력
  • 블랙 버스트 또는 3 값 싱크
  • 루프 무 종단
네트워크 인터페이스
  • 10/100/1000 Ethernet (RJ-45)
  • 원격 제어를위한 임베디드 웹 서버
머신 컨트롤
  • GPI 입출력, 15 핀 D 커넥터
    • 핀 배열
      1 GND 9 GPI OUT 2
      2 GPI IN 1 10 GPI I / O GND 3
      3 GPI IN 2 11 GPI I / O GND 4
      4 GPI IN 3 12 GPI OUT 3
      5 GPI I / O GND 1 13 GPI OUT 4
      6 GPI I / O GND 2 14 NC
      7 GPI IN 4 15 GND
      8 GPI OUT 1
  • RS-422, Sony 9 핀 프로토콜 (향후 지원 예정)
크기 (W x D x H)
  • 444.5mm x 406.5mm x 44.45mm 1RU (17.5 인치 x 16 인치 x 1.75 인치)
무게
  • 3.6 kg (7.9 lbs)
전원
  • 100-240 VAC 50/60 Hz (이중화 전원) 보통 55W, 60W (FRC 옵션 포함); 최대 70W
크기 (W x D x H)
  • 482.6mm x 405.5mm x 44.4mm (1RU) (19 인치 x 16 인치 x 1.75 인치)
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • 전원 케이블 x 2
  • 보증서
