4K2HD

4K2HD

소비자가 1,170,000

Category:

설명

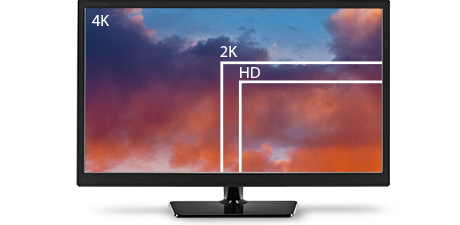

실시간 다운 컨버팅

4K2HD은 실시간 처리 기능과 AJA 고급 스케일링 알고리즘을 사용하여 4 개의 SDI 연결에서 가져온 전문가 수준의 4K / UHD 신호를 HD 해상도로 다운 컨버전합니다. 생성 된 매우 아름다운 HD 영상은 촬영 현장에서의 모니터링에 사용 또는 방송용으로 직접 사용할 수 있습니다.

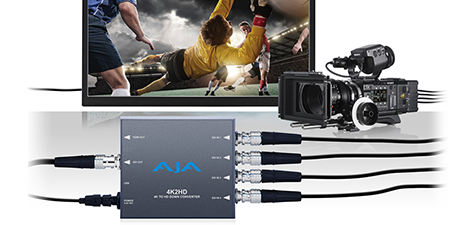

HD-SDI 및 HDMI 동시 출력

4K2HD는 HD-SDI 및 HDMI가 항상 라이브 출력되기 때문에 전문가 용 SDI 모니터와 저비용 HDMI 모니터를 동시에 사용할 수 있습니다. 4K2HD이 있으면 어떤 모니터에서나 그 자리에서 4K 영상을 표시 할 수 있습니다.

높은 프레임 레이트를 지원

많은 4K 제작 환경에서는 50 fps 및 60 fps의 높은 프레임 속도를 선택하는 경향이 있습니다. 높은 프레임 레이트 (HFR)의 4K 입력에 대응하는 4K2HD 촬영 한대로 정확하게 표시되도록 프레임 속도를 일치시켜 HD로 변환하여 출력합니다.

센터 컷 추출

4K2HD에서는 4K 입력에서 HD 해상도에 센터 컷 (중심 부분)를 추출 할 수 있습니다. 이 기능을 사용하면 4K 모니터가 없어도 4K로 촬영 된 영상의 초점을 1 : 1 (픽셀 단위)에서 확인 할 수 있습니다.

특징

  • 4K (4096×2160)와 UltraHD (3840×2160) 지원
  • 2 샘플 인터리빙 지원
  • 4K에서 HD-SDI / HDMI 장치 용으로 다운 컨버팅
  • HD-SDI와 HDMI의 동시 출력
  • 풀 4K에서 HD로 화면 비율 변환
  • 4K / UHD 50 / 60fps의 높은 프레임 속도 입력 포맷에 대응
  • Mac / PC 용 AJA MiniConfig 소프트웨어에서 설정 가능
  • 5-20VDC 전원을 사용 (범용 전원 DWP-U-R1 을 포함)
  • 5 년 보증

기술 사양

입력 형식

4K :

4 x 1.5GHz SDI :

  • 4 x 2048x1080p 4 : 2 : 2, 23.98, 24
  • 4 x 2048x1080PsF 4 : 2 : 2, 23.98, 24
  • 4 x 1920x1080p 4 : 2 : 2, 23.98, 24, 25, 29.97, 30
  • 4 x 1920x1080PsF 4 : 2 : 2, 23.98, 24, 25, 29.97, 30

2 x 듀얼 스트림 3GHz SDI (Level B) :

  • 2 x 2 x 2048x1080p 4 : 2 : 2, 23.98, 24
  • 2 x 2 x 2048x1080PsF 4 : 2 : 2, 23.98, 24
  • 2 x 2 x 1920x1080p 4 : 2 : 2, 23.98, 24, 25, 29.97, 30
  • 2 x 2 x 1920x1080PsF 4 : 2 : 2, 23.98, 24, 25, 29.97, 30

4 x 3GHz SDI :

  • 4 x 2048x1080p 4 : 4 : 4, 23.98, 24
  • 4 x 2048x1080PsF 4 : 4 : 4, 23.98, 24
  • 4 x 1920x1080p 4 : 2 : 2, 50, 59.94, 60
  • 4 x 1920x1080p 4 : 4 : 4, 23.98, 24, 25, 29.97, 30
  • 4 x 1920x1080PsF 4 : 4 : 4, 23.98, 24, 25, 29.97, 30

HD (Single Link의 경우는 4 : 2 : 2, Dual Link의 경우는 4 : 4 : 4) :

  • 1080i 25 29.97 30
  • 1080p 23.98, 24, 25, 29.97, 50, 59.94, 60
  • 1080PsF 23.98, 24, 25, 29.97, 50, 59.94, 60
  • 720p 23.98, 24, 25, 29.97, 30, 50, 59.94
  • 720p 50, 59.94

SD :

  • 625i
  • 525i

※ Mini Config v2.13.0에서 새로운 입력 포맷 지원이 추가되어 있습니다. (2015 년 10 월 19 일 현재)
자세한 것은 이쪽

비디오 입력
  • 3G, HD, SD-SDI (자동 인식), 4 x BNC
비디오 출력
  • 3G, HD, SD-SDI, 1 x BNC
  • HDMI v1.4,30 / 36 bit / 픽셀 RGB 또는 YUV
  • HDMI 표준 타입 A 커넥터
오디오 입력

디지털

  • SDI 임베디드 오디오, 24-bit, 8 채널
오디오 출력
  • SDI 임베디드 오디오, 24-bit, 8 채널
  • HDMI 임베디드 오디오, 24-bit, 8 채널
크기 (W x D x H)
  • 146mm x 102mm x 23mm (5.76 인치 x 4.02 인치 x 0.90 인치)
전원
  • 안정화 된 5VDC, 3watts 전원 어댑터 (부속품 : DWP-U-R1 )
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 (전원 OFF) : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • USB 2.0 케이블 (MiniConfig 용) x 1
  • 전원 어댑터 (DWP-U-R1)
  • 보증서

※ 본 제품은 RoHs 대응 제품입니다.

4K2HD 개요

실시간 다운 컨버팅

4K2HD은 실시간 처리 기능과 AJA 고급 스케일링 알고리즘을 사용하여 4 개의 SDI 연결에서 가져온 전문가 수준의 4K / UHD 신호를 HD 해상도로 다운 컨버전합니다. 생성 된 매우 아름다운 HD 영상은 촬영 현장에서의 모니터링에 사용 또는 방송용으로 직접 사용할 수 있습니다.

HD-SDI 및 HDMI 동시 출력

4K2HD는 HD-SDI 및 HDMI가 항상 라이브 출력되기 때문에 전문가 용 SDI 모니터와 저비용 HDMI 모니터를 동시에 사용할 수 있습니다. 4K2HD이 있으면 어떤 모니터에서나 그 자리에서 4K 영상을 표시 할 수 있습니다.

높은 프레임 레이트를 지원

많은 4K 제작 환경에서는 50 fps 및 60 fps의 높은 프레임 속도를 선택하는 경향이 있습니다. 높은 프레임 레이트 (HFR)의 4K 입력에 대응하는 4K2HD 촬영 한대로 정확하게 표시되도록 프레임 속도를 일치시켜 HD로 변환하여 출력합니다.

센터 컷 추출

4K2HD에서는 4K 입력에서 HD 해상도에 센터 컷 (중심 부분)를 추출 할 수 있습니다. 이 기능을 사용하면 4K 모니터가 없어도 4K로 촬영 된 영상의 초점을 1 : 1 (픽셀 단위)에서 확인 할 수 있습니다.

특징

  • 4K (4096×2160)와 UltraHD (3840×2160) 지원
  • 2 샘플 인터리빙 지원
  • 4K에서 HD-SDI / HDMI 장치 용으로 다운 컨버팅
  • HD-SDI와 HDMI의 동시 출력
  • 풀 4K에서 HD로 화면 비율 변환
  • 4K / UHD 50 / 60fps의 높은 프레임 속도 입력 포맷에 대응
  • Mac / PC 용 AJA MiniConfig 소프트웨어에서 설정 가능
  • 5-20VDC 전원을 사용 (범용 전원 DWP-U-R1 을 포함)
  • 5 년 보증
사양

기술 사양

입력 형식

4K :

4 x 1.5GHz SDI :

  • 4 x 2048x1080p 4 : 2 : 2, 23.98, 24
  • 4 x 2048x1080PsF 4 : 2 : 2, 23.98, 24
  • 4 x 1920x1080p 4 : 2 : 2, 23.98, 24, 25, 29.97, 30
  • 4 x 1920x1080PsF 4 : 2 : 2, 23.98, 24, 25, 29.97, 30

2 x 듀얼 스트림 3GHz SDI (Level B) :

  • 2 x 2 x 2048x1080p 4 : 2 : 2, 23.98, 24
  • 2 x 2 x 2048x1080PsF 4 : 2 : 2, 23.98, 24
  • 2 x 2 x 1920x1080p 4 : 2 : 2, 23.98, 24, 25, 29.97, 30
  • 2 x 2 x 1920x1080PsF 4 : 2 : 2, 23.98, 24, 25, 29.97, 30

4 x 3GHz SDI :

  • 4 x 2048x1080p 4 : 4 : 4, 23.98, 24
  • 4 x 2048x1080PsF 4 : 4 : 4, 23.98, 24
  • 4 x 1920x1080p 4 : 2 : 2, 50, 59.94, 60
  • 4 x 1920x1080p 4 : 4 : 4, 23.98, 24, 25, 29.97, 30
  • 4 x 1920x1080PsF 4 : 4 : 4, 23.98, 24, 25, 29.97, 30

HD (Single Link의 경우는 4 : 2 : 2, Dual Link의 경우는 4 : 4 : 4) :

  • 1080i 25 29.97 30
  • 1080p 23.98, 24, 25, 29.97, 50, 59.94, 60
  • 1080PsF 23.98, 24, 25, 29.97, 50, 59.94, 60
  • 720p 23.98, 24, 25, 29.97, 30, 50, 59.94
  • 720p 50, 59.94

SD :

  • 625i
  • 525i

※ Mini Config v2.13.0에서 새로운 입력 포맷 지원이 추가되어 있습니다. (2015 년 10 월 19 일 현재)
자세한 것은 이쪽

비디오 입력
  • 3G, HD, SD-SDI (자동 인식), 4 x BNC
비디오 출력
  • 3G, HD, SD-SDI, 1 x BNC
  • HDMI v1.4,30 / 36 bit / 픽셀 RGB 또는 YUV
  • HDMI 표준 타입 A 커넥터
오디오 입력

디지털

  • SDI 임베디드 오디오, 24-bit, 8 채널
오디오 출력
  • SDI 임베디드 오디오, 24-bit, 8 채널
  • HDMI 임베디드 오디오, 24-bit, 8 채널
크기 (W x D x H)
  • 146mm x 102mm x 23mm (5.76 인치 x 4.02 인치 x 0.90 인치)
전원
  • 안정화 된 5VDC, 3watts 전원 어댑터 (부속품 : DWP-U-R1 )
환경
  • 작동 온도 : 0 ℃ ~ 40 ℃ (32 ° F ~ 104 ° F)
  • 보관 온도 (전원 OFF) : -40 ℃ ~ 60 ℃ (-40 ° F ~ 140 ° F)
  • 상대 습도 : 0 % ~ 90 % (비 응축)
  • 작동 고도 : 3,000m 미만 (10,000ft 미만)
부속품
  • USB 2.0 케이블 (MiniConfig 용) x 1
  • 전원 어댑터 (DWP-U-R1)
  • 보증서

※ 본 제품은 RoHs 대응 제품입니다.

범용 전원

모든 AJA 제 미니 컨버터는 세계 각국에 대응 한 플러그를 포함한 범용 전원이 포함되어 있기 때문에 전 세계적으로 사용할 수 있습니다.

소형 휴대용

AJA 제 미니 컨버터는 소형이기 때문에 모니터의 후면과 랙의 후면 또는 카메라 장비에 직접 설치하여 사용할 수 있습니다. 전원 커넥터의 잠금이 실수로 분리하지 않습니다. 또한 옵션의 P-TAP 전원 케이블을 사용하면 떨어진 장소에서 배터리 전원을 얻을 수 있습니다.

AJA 퀄리티 – 보증

AJA의 컨버터는 최고의 품질과 최고의 신뢰성으로 높은 평가를 받고 있습니다.

모든 AJA 하드웨어에 적용되는 엄격한 기준에 맞춰 구축 된 미니 컨버터는 세계 최고 수준의 지원 네트워크와 5 년간의 워런티로 지원되고 있습니다.

AJA Mini-Matrix

AJA 미니 변환기의 전체 라인업에 대한 정보가 iOS의 모바일 앱으로 이용할 수있게되었습니다. 이 응용 프로그램을 이용하면 고객의 요구에 맞는 컨버터를 우리의 다양한 미니 컨버터 제품 라인업 중에서 찾을 수 있도록합니다.

각 제품은 메인 AJA Web 사이트에 링크되어 있기 때문에 여기에서 자세한 내용을 확인할 수 있습니다. 또한 제품 정보를 응용 프로그램에서 직접 이메일을 보낼 수 있습니다. iPad 및 iPhone 용이 AJA Mini Matrix 응용 프로그램은 무료이며 Apple iTunes 스토어에서 이용하실 수 있습니다.

USB 및 MiniConfig 지원

USB 호환 AJA 미니 컨버터와 무료 AJA MiniConfig 소프트웨어를 사용하여 사용하기 쉬운 그래픽 인터페이스에서 현재의 입출력 포맷에 대한 자세한 정보를 관리 할 수 ​​있습니다. 지원되는 AJA 미니 변환기의 모든 파라미터를 제어하고 새로운 특징과 기능을 추가하는 펌웨어 업데이트를 AJA에서로드합니다.

지원되는 AJA 미니 변환기의 모든 파라미터 제어뿐만 아니라 AJA에서 제공되는 펌웨어 업데이트를 실시하는 일로 새로운 기능과 추가를 할 수 있습니다.
